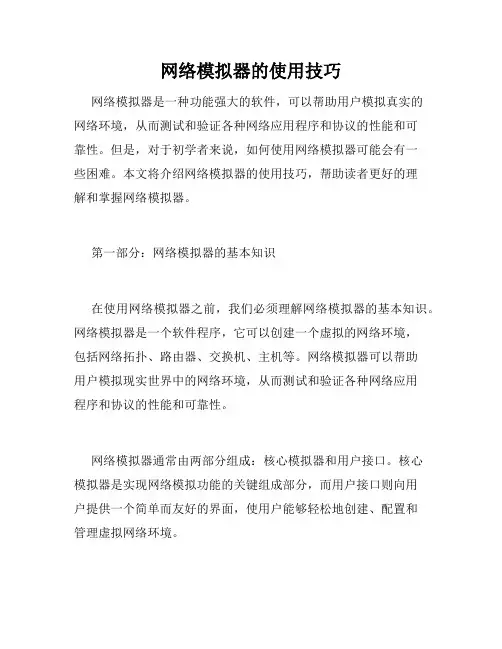

网络模拟器的使用技巧网络模拟器是一种功能强大的软件，可以帮助用户模拟真实的网络环境，从而测试和验证各种网络应用程序和协议的性能和可靠性。
但是，对于初学者来说，如何使用网络模拟器可能会有一些困难。
本文将介绍网络模拟器的使用技巧，帮助读者更好的理解和掌握网络模拟器。
第一部分：网络模拟器的基本知识在使用网络模拟器之前，我们必须理解网络模拟器的基本知识。
网络模拟器是一个软件程序，它可以创建一个虚拟的网络环境，包括网络拓扑、路由器、交换机、主机等。
网络模拟器可以帮助用户模拟现实世界中的网络环境，从而测试和验证各种网络应用程序和协议的性能和可靠性。
网络模拟器通常由两部分组成：核心模拟器和用户接口。
核心模拟器是实现网络模拟功能的关键组成部分，而用户接口则向用户提供一个简单而友好的界面，使用户能够轻松地创建、配置和管理虚拟网络环境。
总的来说，网络模拟器的主要功能包括：1. 创建虚拟网络：用户可以创建不同的网络拓扑结构，包括不同类型的网络设备和主机。
2. 配置网络设备：用户可以配置网络设备的各种参数，如IP地址、路由表、ACL等等。
3. 模拟网络应用：用户可以通过网络模拟器模拟不同类型的网络应用，包括FTP、HTTP、DNS等等。
第二部分：网络模拟器的典型例子网络模拟器有很多种，例如GNS3、NS-3、OPNET等等。
在这里，我们将介绍两种常用的网络模拟器：GNS3和Packet Tracer。
1. GNS3GNS3 是一个基于 Dynamips （一种Cisco 路由器模拟器）和QEMU (Quick Emulator）的网络模拟器。
它可以模拟 Cisco IOS，并支持虚拟机（VMWare，VirtualBox，Parallels）和云平台（Amazon EC2，Microsoft Azure）。
GNS3提供了一个易于使用的图形用户界面，可以帮助用户快速创建虚拟网络环境。
要使用GNS3，用户需要下载和安装GNS3软件，然后使用其图形用户界面创建虚拟网络环境。
pnetlab使用Pnetlab是一种网络实验室模拟软件，它可以模拟各种网络设备和拓扑，帮助网络工程师和学生进行网络实验和学习。
本文将介绍Pnetlab的基本用法以及如何进行网络实验和学习。
首先，Pnetlab是一种用于模拟网络环境的软件，它可以模拟各种网络设备，如路由器、交换机、防火墙等，还可以创建复杂的网络拓扑。
Pnetlab可以在单机上运行，并提供了一个图形化界面，使用户可以轻松地创建和管理网络设备。
Pnetlab的使用非常简单，首先需要下载并安装软件。
安装完成后，打开Pnetlab，并创建一个新的项目。
在项目中，可以创建网络拓扑并添加所需的设备。
使用Pnetlab的图形化界面，可以方便地将设备连接起来，并进行不同的配置。
一旦网络拓扑创建完成，用户可以开始进行实验和学习。
Pnetlab提供了模拟设备的功能，用户可以登录到设备上，配置各种网络参数，进行实际的网络操作。
此外，Pnetlab还提供了虚拟机功能，可以在模拟网络中运行虚拟机，并模拟实际网络环境中的各种场景。
Pnetlab还提供了丰富的实验和学习资源。
用户可以使用Pnetlab提供的实验模板进行学习，学习各种网络配置和故障排除的方法。
此外，用户还可以根据自己的需求创建自己的实验，进行自主学习和探索。
Pnetlab的优点不仅在于其易用性和功能丰富性，还在于它的实时性和灵活性。
Pnetlab可以提供实时的网络模拟和监控功能，帮助用户更好地了解网络中的各种问题。
同时，Pnetlab还支持多种网络协议和模式，例如RIP、OSPF、BGP等，用户可以根据需要选择合适的网络协议进行实验和学习。
除此之外，Pnetlab还支持多种网络拓扑和部署方式。
用户可以创建简单的局域网，也可以模拟复杂的广域网拓扑。
此外，Pnetlab还支持使用不同的硬件设备进行实验和学习，如交换机、路由器和防火墙等。
用户可以根据自己的需求选择合适的拓扑和设备。
总之，Pnetlab是一种功能丰富、易用性强的网络实验室模拟软件。
目录一、仿真技术 (3)1.1什么叫仿真 (3)1.2仿真的分类 (3)1.3网络仿真 (4)1.3.1网络仿真的产生背景： (5)1.3.2网络仿真的意义： (5)1.3.3四种网络设计方法的比较 (5)1.4当前主要的仿真工具 (6)二、OPNET简介 (6)2.1opnet简介 (6)2．1.2 OPNET历史和现状 (6)2.1.2 OPNET 全线产品介绍(1) (7)2.1.2 OPNET 全线产品介绍(2) (7)2.2opnet modeler简介 (8)2.2.1OPNET Modeler的主要特性 (10)2.2.3 OPNET Modeler 进行仿真的流程 (12)2.2.4OPNET Modeler 三层建模机制 (12)三、无线网络 (13)3.1无线网络概述 (13)3.1.1无线网络的发展 (14)3.1.2无线网络的逻辑结构 (14)3.2无线网络的分类 (16)3.3无线网络的设备 (17)四、基于opnet创建一个移动无线网络 (18)4.1概述 (18)4.2开始建立 (18)4.3创建天线模型 (18)4.4创建指向处理器 (18)4.5创建节点模型 (18)4.6创建网络模型 (18)4.7收集统计量并运行仿真 (18)4.8查看并分析结果 (18)五、参考文献 (18)基于opnet移动无线网络的仿真设计任务：1.熟练操作和运用opnet软件2.理解和掌握无线网络的工作原理3.理解和掌握网络仿真的原理、步骤、内容和方法4.运用opnet软件对无线网络进行仿真要求：1.熟练操作和运用opnet软件2.查阅大量资料文献：明确网络仿真的原理、步骤、内容和方法3.认真做好学习笔记，按时完成设计1绪论1.1 问题提出的背景1.2 研究的现状和存在的问题1.3本文研究的主要问题2 网络仿真技术3 OPNET在网络仿真中的建模原理4 基于OPNET的移动无线网络的仿真实现5 结论参考文献基于opnet移动无线网络的仿真一、仿真技术1.1什么叫仿真仿真就是采用模型来再现真实情况。

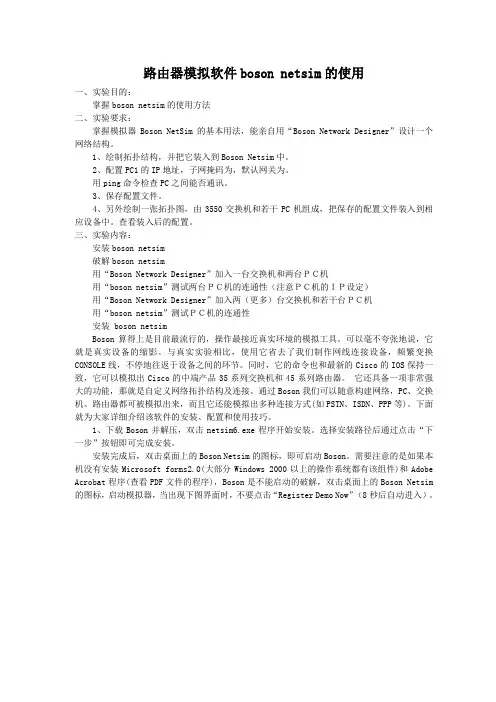

路由器模拟软件boson netsim的使用一、实验目的：掌握boson netsim的使用方法二、实验要求：掌握模拟器Boson NetSim的基本用法，能亲自用“Boson Network Designer”设计一个网络结构。
1、绘制拓扑结构，并把它装入到Boson Netsim中。
2、配置PC1的IP地址，子网掩码为，默认网关为。
用ping命令检查PC之间能否通讯。
3、保存配置文件。
4、另外绘制一张拓扑图，由3550交换机和若干PC机组成，把保存的配置文件装入到相应设备中。
查看装入后的配置。
三、实验内容：安装boson netsim破解boson netsim用“Boson Network Designer”加入一台交换机和两台ＰＣ机用“boson netsim”测试两台ＰＣ机的连通性（注意ＰＣ机的ＩＰ设定）用“Boson Network Designer”加入两（更多）台交换机和若干台ＰＣ机用“boson netsim”测试ＰＣ机的连通性安装 boson netsimBoson算得上是目前最流行的，操作最接近真实环境的模拟工具。
可以毫不夸张地说，它就是真实设备的缩影。
与真实实验相比，使用它省去了我们制作网线连接设备，频繁变换CONSOLE线，不停地往返于设备之间的环节。
同时，它的命令也和最新的Cisco的IOS保持一致，它可以模拟出Cisco的中端产品35系列交换机和45系列路由器。
它还具备一项非常强大的功能，那就是自定义网络拓扑结构及连接。
通过Boson我们可以随意构建网络，PC、交换机、路由器都可被模拟出来，而且它还能模拟出多种连接方式(如PSTN、ISDN、PPP等)。
下面就为大家详细介绍该软件的安装、配置和使用技巧。
1、下载Boson并解压，双击netsim6.exe程序开始安装。
选择安装路径后通过点击“下一步”按钮即可完成安装。
安装完成后，双击桌面上的Boson Netsim的图标，即可启动Boson。
无线局域网安全分析与OPNET仿真无线局域网（Wireless Local Area Network，简称WLAN）是一种无线通信技术，可以实现无线设备之间的数据传输。
然而，由于其特殊的网络结构和无线传输特性，WLAN的安全性成为一个非常重要的问题。
本文将从分析WLAN的安全性问题入手，以及如何使用OPNET仿真软件进行WLAN安全性分析。
首先，WLAN的安全性问题主要包括以下几个方面。
1.无线信号的窃听：由于无线信号的传输特性，黑客可以利用无线侦听设备窃听无线网络中的数据包，从而获取敏感信息。
2. MAC地址伪造：黑客可以通过伪造设备的MAC地址，欺骗无线访问点（Wireless Access Point，简称WAP）或者其他设备，从而实施未经授权的访问。
3.中间人攻击：黑客可以伪装成无线访问点，诱使用户连接到其设备上，从而获取用户的敏感信息。
4.报文重放攻击：黑客可以窃取已经传输的数据包，并将其重新发送到目标设备，从而实施攻击或者伪造身份。
为了解决上述问题，我们可以采取以下一些安全措施:1.加密技术：使用安全加密协议（如WPA2-PSK或者WPA3）对数据包进行加密，使得黑客无法直接获取敏感信息。
2.MAC地址过滤：限制连接到WLAN的设备的MAC地址范围，防止未经授权设备的接入。
3.身份验证机制：使用强密码进行设备身份验证，确保只有经过身份验证的设备可以连接到WLAN。
4.信号加密：使用VPN等方式加密无线信号传输，防止信号窃听。
为了更好地了解WLAN的安全性，可以使用OPNET仿真软件进行模拟和分析。
OPNET是一种网络模拟软件，可以模拟各种网络环境和网络设备，并提供详细的性能分析和评估。
在OPNET中，可以搭建一个模拟的WLAN网络，设置不同的安全参数和网络拓扑，进行安全性分析。
可以对模拟网络中的数据包进行捕获和分析，评估不同安全策略对网络性能和安全性的影响。
通过OPNET的仿真工具，可以预测和评估WLAN的安全性，找出潜在的安全漏洞，并提出相应的修复措施。
网络仿真软件OPNET介绍与实例网络仿真技术是一种通过建立网络设备和网络链路的统计模型, 并模拟网络流量的传输, 从而获取网络设计或优化所需要的网络性能数据的仿真技术。
由于仿真不是基于数学计算, 而是基于统计模型，因此，统计复用的随机性被精确地再现。
strong网络仿真技术具有以下特点:一, 全新的模拟实验机理使其具有在高度复杂的网络环境下得到高可信度结果的特点。
二, 网络仿真的预测功能是其他任何方法都无法比拟的；三，使用范围广, 既可以用于现有网络的优化和扩容,也可以用于新网络的设计，而且特别适用于中大型网络的设计和优化；四，初期应用成本不高, 而且建好的网络模型可以延续使用, 后期投资还会不断下降。
OPNET介绍OPNET产品主要面向专业人士，帮助客户进行网络结构、设备和应用的设计、建设、分析和管理。
OPNET的产品主要针对三类客户，分成四个系列。
三类客户是指：网络服务提供商；网络设备制造商和一般企业。
四个系列产品核心包括：1.ServiceProviderGuru：面向网络服务提供商的智能化网络管理软件。
是OPNET公司的最新产品。
2.OPNET Modeler：为技术人员（工程师）提供一个网络技术和产品开发平台。
可以帮助他们设计和分析网络、网络设备和通信协议。
3.ITGuru：帮助网络专业人士预测和分析网络和网络应用的性能，诊断问题，查找影响系统性能的瓶颈，提出并验证解决方案。
4.WDM Guru，用于波分复用光纤网络的分析、评测。
OPNET Technology公司的仿真软件OPNET具有下面的突出特点，使其能够满足大型复杂网络的仿真需要：1. 提供三层建模机制，最底层为Process模型，以状态机来描述协议；其次为Node模型，由相应的协议模型构成，反映设备特性；最上层为网络模型。
三层模型和实际的网络、设备、协议层次完全对应，全面反映了网络的相关特性；2. 提供了一个比较齐全的的基本模型库，包括：路由器、交换机、服务器、客户机、ATM设备、DSL设备、ISDN设备等等；3. 采用离散事件驱动的模拟机理（discrete event driven），与时间驱动相比，计算效率得到很大提高。
《计算机网络》网络仿真软件的使用实验一、实验目的通过对Packet Tracer软件操作和性能分析工具的使用，了解Packet Tracer仿真原理，熟悉Packet Tracer仿真工具的使用；熟悉计算机网络构建和配置方法，了解基本的网络连接性能分析方法。
二、实验内容1．运用3台PC机、1台HUB构建简单网络拓扑，配置各主机IP地址依次为192.168.1.1~3，子网掩码255.255.255.0。
给出该网络拓扑图。
2．点击每一步后面的信息（蓝色方框）可以查看OSI模型和出站PDU详情。
给出PC3的PDU输出格式截图，并简要说明。
三、实验设备1．硬件实验平台：通用个人计算机；2．软件实验平台：32位或64位Windows操作系统，Cisco Packet Tracer仿真软件。
软件。
四、基本原理Packet Tracer软件是Cisco公司开发的功能强大的网络仿真工具，可以运行在Windows、Linux和MAC OS平台上，提供了非常真实的网络仿真环境。
可以为网络初学者提供计算机网络设计、配置、网络故障排查的仿真环境的学习平台。
1．Packet Tracer的基本界面Packet Tracer 5.3以上版本的界面类似下图所示：为自动选择）。
五、实验步骤添加设备并连线，构建如下图所示网络拓扑。
1．实验任务1：配置网络设备设置PC机IP地址，鼠标左键单击PC-PT PCx，选择Desktop，选择IP Configuration，设置IP Address：192.168. xxx.xxx，点击子网掩码会自动配置。
依次配置所有PC机。
2．实验任务2：检测网络是否可以通信选择右侧工具栏倒数第二个信封图标，此时鼠标状态改变，点击要发送数据包的原主机及需要接收数据的另一台主机，实时模式下（realtime）会即时显示是否成功。
仿真/模拟模式（simulation）下查看网络通信过程数据每一步是如何传输的。

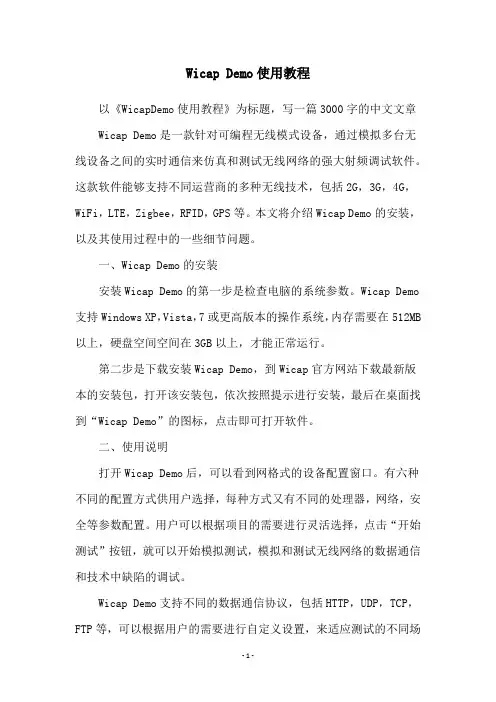

Wicap Demo使用教程以《WicapDemo使用教程》为标题，写一篇3000字的中文文章 Wicap Demo是一款针对可编程无线模式设备，通过模拟多台无线设备之间的实时通信来仿真和测试无线网络的强大射频调试软件。
这款软件能够支持不同运营商的多种无线技术，包括2G，3G，4G，WiFi，LTE，Zigbee，RFID，GPS等。
本文将介绍Wicap Demo的安装，以及其使用过程中的一些细节问题。
一、Wicap Demo的安装安装Wicap Demo的第一步是检查电脑的系统参数。
Wicap Demo 支持Windows XP，Vista，7或更高版本的操作系统，内存需要在512MB 以上，硬盘空间空间在3GB以上，才能正常运行。
第二步是下载安装Wicap Demo，到Wicap官方网站下载最新版本的安装包，打开该安装包，依次按照提示进行安装，最后在桌面找到“Wicap Demo”的图标，点击即可打开软件。
二、使用说明打开Wicap Demo后，可以看到网格式的设备配置窗口。
有六种不同的配置方式供用户选择，每种方式又有不同的处理器，网络，安全等参数配置。
用户可以根据项目的需要进行灵活选择，点击“开始测试”按钮，就可以开始模拟测试，模拟和测试无线网络的数据通信和技术中缺陷的调试。
Wicap Demo支持不同的数据通信协议，包括HTTP，UDP，TCP，FTP等，可以根据用户的需要进行自定义设置，来适应测试的不同场景。
另外，在环境调试方面，Wicap Demo还支持多种文件类型的日志记录，包括单独的文本日志和图片格式的日志，能够全面记录测试结果，方便回顾与总结。
三、Wicap Demo的优势1、全面支持多种无线技术：Wicap Demo的优势在于它有能力支持世界上最流行的2G，3G，4G，WiFi，LTE，Zigbee，RFID，GPS等多种无线技术，可以帮助用户快速了解不同无线行业的系统性能。
实验一：网络仿真软件的使用一实验目的1.熟悉网络搭建模拟软件packet tracer的安装2.熟悉软件packet tracer 的基本界面和使用3.实践一个基本的实例二软件的安装下载好软件，安装非常简单，双击运行安装程序，一直点下一步，最后安装成功。
桌面出现快捷方式然后运行本程序，出现下面的界面1，最上面的还是和一些其他的软件一样，新建，打开，保存之类的2，中间的白框是工作区域，你操作就是在这个框里面操作的3，框右边是圈划设备，移动设备，删除设备之类的注意那个信封，以后要是查看包的传输路径，主要是看这个。
4，左下面是自己搭建TOPO时，可以随意的添加以下的设备，点着左边的ROUTER，右边就会出现可用的所有ROUTER，设备的类型列表如下：这里面的线分为直连线，交叉线，级连线，DCE 和DTE线等，连接不同的设备请选用合适的线，否则，通信不了是很正常的。
虽然还有个AUTO，自动选择线，但是，最好别用这个，软件没人聪明，比如，你连一个HOST和一个ROUTER，选自动，它怎么知道你是CONSLE控制，还是想，路由选路呢？5，右下面，是测试包传输成功与否的查看，或查看包的传输路径。
二、基本实例实例讲解FILE—OPEN打开下面的界面然后我们点CCNA3.X进入里面的文件这里面的4个文件夹不但给出了TOPO，还提出了需求，然后让你按需求配置，最后还可以给你评分.CCNA1里面的T roubleshooting_T roubleshootSwitched ------ T roubleshootSwitched.p ka然后出现这个界面需求就是让你把这个不完整的TOPO给配完整仔细的阅读下框框里的英文，有需求，考察内容，步骤，注意事项等这个主要是让你1．连接 2. 配IP和MASK 3. T roubleshooting步骤S tep 1Using the Config tab, set the IP address and subnet mask for the PCs as follows:PC0：172.16.65.1 255.255.192.0PC1： 172.16.65.2 255.255.192.0PC2： 172.16.65.3 255.255.192.0PC3： 172.16.65.3 255.255.192.0Step 2Verify that the network is working. All the link lights should be green if the connections are correct. If not, start troubleshooting the network.如何配置?点击TOPO里面的设备，R，SW，HOST等，就会有个面向化的图形我先点了里面的PC 0 出现physical 左边出现的是各种模块，你可以往PC上面添加，不同的模块有不同的作用，这有无线设备，网卡等。
