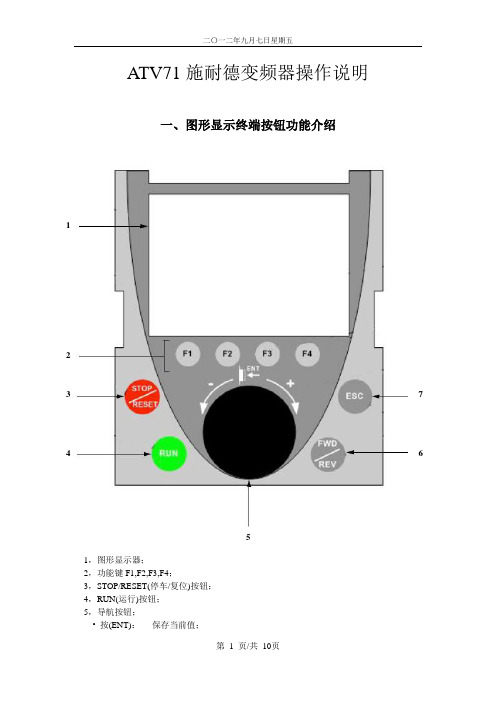

ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值；1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。
※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。
二、图形显示屏描述1，显示行。
在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。
2，菜单行。
显示当前菜单或子菜单的名称。
3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。
导航按钮所选的行或值反白显示。
4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。
功能键可通过【1.6命令】给这些键分配其他功能。
5，6，三、变频器状态代码四、设置窗口示例五、第一次通电-设置语言和访问等级设置为Chinese。
六、以后通电屏幕显示如下七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。
若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。
通过按导航按钮或ESC键，用户可以进入【主菜单】。
旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。
一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。
进入【变频器菜单】后，我们通过旋转导航按钮可以选择【1.1简单启动】、【1.2监视】、【1.3设置】、【1.4电机控制】、【1.5输入输出设置】、【1.6命令】、【1.7应用功能】、【1.8故障管理】等子菜单，被选择的菜单将反白显示。

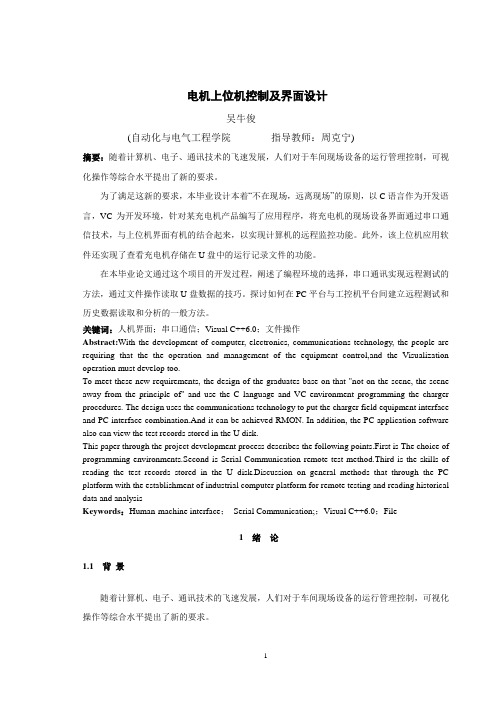

电机上位机控制及界面设计吴牛俊(自动化与电气工程学院指导教师：周克宁)摘要：随着计算机、电子、通讯技术的飞速发展，人们对于车间现场设备的运行管理控制，可视化操作等综合水平提出了新的要求。
为了满足这新的要求，本毕业设计本着“不在现场，远离现场”的原则，以C语言作为开发语言，VC为开发环境，针对某充电机产品编写了应用程序，将充电机的现场设备界面通过串口通信技术，与上位机界面有机的结合起来，以实现计算机的远程监控功能。
此外，该上位机应用软件还实现了查看充电机存储在U盘中的运行记录文件的功能。
在本毕业论文通过这个项目的开发过程，阐述了编程环境的选择，串口通讯实现远程测试的方法，通过文件操作读取U盘数据的技巧。
探讨如何在PC平台与工控机平台间建立远程测试和历史数据读取和分析的一般方法。
关键词：人机界面；串口通信；Visual C++6.0；文件操作Abstract:With the development of computer, electronics, communications technology, the people are requiring that the the operation and management of the equipment control,and the Visualization operation must develop too.To meet these new requirements, the design of the graduates base on that "not on the scene, the scene away from the principle of" and use the C language and VC environment programming the charger procedures. The design uses the communications technology to put the charger field equipment interface and PC interface combination.And it can be achieved RMON. In addition, the PC application software also can view the test records stored in the U disk.This paper through the project development process describes the following points.First is The choice of programming environments.Second is Serial Communication remote test method.Third is the skills of reading the test records stored in the U disk.Discussion on general methods that through the PC platform with the establishment of industrial computer platform for remote testing and reading historical data and analysisKeywords：Human-machine interface；Serial Communication;；Visual C++6.0；File1 绪论1.1 背景随着计算机、电子、通讯技术的飞速发展，人们对于车间现场设备的运行管理控制，可视化操作等综合水平提出了新的要求。

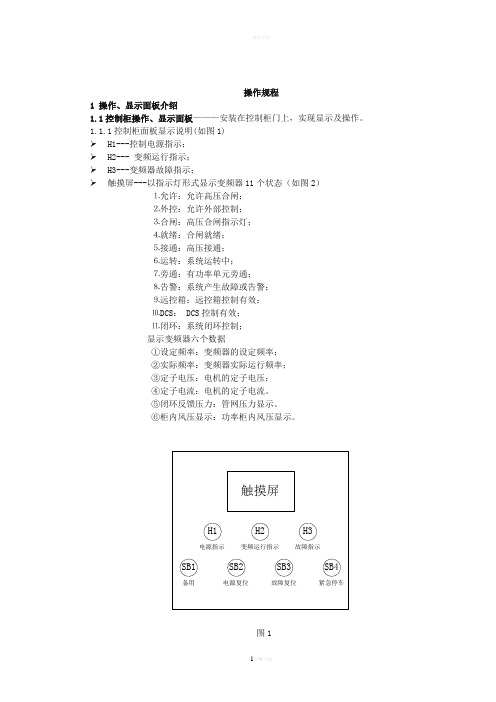

操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。
1.1.1控制柜面板显示说明(如图1) ➢ H1---控制电源指示； ➢ H2--- 变频运行指示； ➢ H3---变频器故障指示；➢ 触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸； ⒉外控：允许外部控制； ⒊合闸：高压合闸指示灯； ⒋就绪：合闸就绪； ⒌接通：高压接通； ⒍运转：系统运转中； ⒎旁通：有功率单元旁通； ⒏告警：系统产生故障或告警； ⒐远控箱：远控箱控制有效； ⒑DCS ： DCS 控制有效； ⒒闭环：系统闭环控制； 显示变频器六个数据①设定频率：变频器的设定频率； ②实际频率：变频器实际运行频率； ③定子电压：电机的定子电压； ④定子电流：电机的定子电流。
⑤闭环反馈压力：管网压力显示。
⑥柜内风压显示：功率柜内风压显示。
图1触摸屏H1H2H3SB3SB2SB4SB1电源指示变频运行指示故障指示备用电源复位故障复位紧急停车图21.1.2控制柜面板操作说明(如图1)➢SB1---备用；➢SB2---电源复位按钮；➢SB3---变频器故障情况下，故障复位按钮；➢SB4---变频装置运行过程中紧急停车；➢触摸屏---进行9个操作（如图2）①启动：用于启动变频器。
必须无故障告警条件满足时才能起作用；②加速：按下此键一次，则现变频器频率设定值为原频率设定值与频率步距之和；③减速：按下此键一次，则现变频器频率设定值为原频率设定值与频率步距之差；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。
注：触摸屏的使用详见高压变频触摸屏使用说明书。
1．前言本手册仅作为选煤厂原煤系统上位机操作员、系统维护人员阅读使用。
2．系统描述原煤程控系统上位机软件采用德国SIEMENS 公司的WINCC 5.1组态软件，运行平台为Microsoft Windows2000 +SP3操作系统。
3．名词解释3．1 流程根据控制对象的工艺，将控制过程中的料流的起点和终点所构成的作业过程，称为流程。
如原煤入仓、原煤直接入洗、原煤外运、原煤返洗等。
3．2 路径流程从起点到终点应有不少于一条途径到达，在本系统中称途径为路径。
4．系统开始4．1 启动当上位机上电Microsoft Windows2000 操作系统被引导后，系统将自动装入WINCC组态系统软件工程，并显示程控系统的主流程图。
本系统的主流程图如图4-15所示。
4．2 主流程图主流程图作为系统运行的全景图一直显示在屏幕上，以便操作人员及时了解系统运行概况。
主流程图由以下几部分组成：4．2．1 控制工艺流程图4．2．1．1 图例通过形象的图形图例直观地表现原煤工艺流程，原煤工艺流程图例说明如下：【1】皮带机（图4-1所示）图4-1【2】翻板（图4-2所示）图4-2【3】碎煤机（图4-3所示）图4-3【4】刮板机（图4-4所示）图4-4【5】除铁器（图4-5所示）图4-5【6】给煤机和闸板（图4-6标记，上面为闸板。
下面为给煤机）图4-6【7】振动筛（图4-7所示）图4-7【8】取样机（图4-8所示）图4-8【7】料仓（图4-9所示）图4-9料仓中的兰色矩型条根据煤仓煤位的实时值被绿色所填充。
4．2．1．2画面颜色说明墨绿色：设备在就地位置且未运行灰色：设备在集控位置且未运行蓝色：设备在就地运行绿色：设备在程控运行或为翻板的到位信号黄色：流程路径选择指示红色：在查看状态时，是设备联锁投入和返回状态屏蔽的指示；正常情况下为设备故障指示（设备的小指示灯）。
4．2．1．3单台操作操作员可点击流程图中的设备图例完成以下几项工作：【1】点击设备图例，系统弹出一菜单如图4-11所示用户将鼠标移到某一受控设备时，鼠标的箭头将会改变成带绿色闪电的图标，同时会弹出该设备的说明，此时鼠标便可点击该设备，点击后在画面的左下角便出现该设备的控制面板，该面板上将会显示该设备的名称，用户在此可以设置设备的保护是否投入，联锁/解锁状态以及是否检修、控制单台设备的启停等等。
神宁炭基活性炭厂集中控制系统操作手册平顶山中选自控系统有限公司神宁炭基活性炭厂集中控制系统操作手册一、集控系统的起动与退出起动：计算机开机后，点击桌面上的“神宁炭基活性炭集中控制系统”图标（下图）来启动集中控制系统。
集控系统起动后的画面如下图示，上部是标题栏，中间是主画面显示区，下部是页面导航栏，点击导航栏按钮可以切换显示不同的画面：退出：点击集控系统画面右下角的退出图标即可退出集控系统。
二、设备的起停操作参与集控的设备有两种工作方式：集中、就地，这两种工作方式由现场控制箱上的“集中/就地”选择旋扭来选择。
集中工作方式：在“集中”工作方式下，设备的起停由PLC控制，在人机界面上，相应处于“集控”状态的设备，其设备号显示为黄色（ZF201），可通过在人机界面上点击设备号来控制设备的起停，此时，现场起车按钮无法控制起车，但停车按钮可以停车；具体操作方法：用鼠标点击需要起停设备的设备号，系统会弹出设备起停控制对话框：1、对于普通单向动作的设备，其对话框如下：根据设备的当前状态，系统会让操作员确认是否要对设备进行起停操作，操作员确认后，系统将对设备发出相应的起停控制指令。
2、对于正反转设备，其对话框如下：操作员通过点击相应的“正转”、“反转”、“停车”按钮来控制设备的“正转”、“反转”和“停车”。
“联锁”和“解锁”当设备处于“集中”工作方式时，有“联锁”和“解锁”两种工作状态，当设备处于“联锁”状态时，它的起停与其它设备之间存在联锁关系，其起停受其它设备当前开停状态影响，在人机界面上以图标：来标识；当设备处于“解锁”状态时，它的起停不受其它设备状态的影响，可以自由起停，在人机界面上以图标：来标识。
设备的“联锁/解锁”状态可通过点击设备号旁边的“联锁/解锁”图标（/）进行切换。
就地工作方式在“就地”工作方式下，设备的起停由硬接线控制，在人机界面上，相应的设备号显示为灰色（ZF201），只能通过现场控制按钮来控制设备的起停。
上位机操作规程上位机操作规程1 范围本规程规定了西南管道公司上位机的操作。
本规程适用于西南管道公司Telvent OASYS上位机、Cegelec Viewstar上位机、Honeywell PKS上位机、Schneider InTouch上位机、FactoryTalk上位机、Epipeview上位机的操作。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/SY 201 油气管道监控与数据采集系统通用技术规范Q/SY 1596 油气管道监控与数据采集系统运行维护规程XNGD/CX.shch.05-2019-1/D 仪表自动化专业管理程序OASYS系统软件操作维护规程钦州-南宁成品油输油管线SCADA系统操作及维护手册Factory Talk View Studio 系统操作规程安宁首站操作手册与用户指南Epipeview4.0软件用户手册3 术语和定义下列术语和定义适用于本文件。
3.1 SCADASupervisory Control And Data Acquisition系统，全名为监视控制与数据采集系统。
3.2 OASYSTelvent 公司的上位机工程软件。
PKSProcess Knowledge System，Honeywell公司的上位机工程软件。
3.3 ViewstarCegelec公司的上位机工程软件。
3.4 InTouchSchneider公司的上位机工程软件。
3.5 FactoryTalkAB公司的上位机工程软件。
3.6 Epipeview中油龙慧自动化工程有限公司的上位机工程软件。
3.7 ESDEmergency Shut Down紧急关断系统，是故障安全型控制系统。
3.8 HMIHuman Machine Interface，人机界面。
3.9 上位机上位机也叫操作员工作站，人机界面提供给操作员一个监视过程参数和控制生产过程的操作显示窗口。
![西门子变频器V20 操作手册CH[5]](https://uimg.taocdn.com/335ec0b4cd22bcd126fff705cc17552707225ebe.webp)
西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介采用优化的脉宽调制（PWM）技术，实现高效的电能转换和低谐波干扰。
支持多种控制模式，如标量控制、PID控制、USS控制和MODBUS RTU控制等。
配备基本操作面板（BOP），可实现本地参数设置、状态显示和故障诊断等功能。
提供多种通信接口，如RS485、USB和Modbus等，方便与上位机或者其他设备进行数据交换。
具有多种保护功能，如过流、过压、欠压、过热、过载、短路等，保障设备安全可靠运行。
具有节能功能，如自动转矩监测和自动睡眠唤醒等，可根据负载情况自动调节输出功率，降低能耗。
二、产品规格V20变频器分为五个尺寸（FSA-FSE），功率范围从0.12 kW到30 kW，电压等级为230 V或者400 V。
具体的产品规格如下表所示：---尺寸 ---功率范围 ---电压 ---宽度（mm） ---高度（mm） ---深度（mm） ---分量（kg） -------:--: ---:------: ---:--: ---:--------: ---:--------: ---:--------: ---:--------: -------FSA ---0.12-0.75 kW ---230 V ---68 ---142 ---108 ---0.6 -------FSB ---0.37-2.2 kW ---400 V ---68 ---142 ---108 ---0.6 -------FSAC ---1.1-1.5 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSAD ---2.2-3.0 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSC ---3.0-4.0 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSD ---5.5 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSE ---7.5-15 kW ---400 V ---140 ---300 ---237 ---6 ----三、产品安装安装位置应避免阳光直射、高温、高湿、震动、腐蚀性气体和导电性粉尘等不利环境。
上位机使用说明采用基于WINDOWS环境下的通用型工控软件和编程技术加以实现，运行在基于EtherNet网络结构和TCP/IP网络协议的网上，可实现联网，TCP/IP网络协议提供了在不同硬件体系结构和操作系统的计算机组成的网络上进行通信的能力。
上位机所采用的监控软件为Wincc7.2监控系统。
Wincc7。
2开发监控系统软件是新型的工业自动控制系统正以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统，它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。
监控中心的主要功能是:接收各换热站通讯终端发来的数据，并对数据进行分析处理；保存各终端的动态IP地址，监视各终端的状态；维护热网数据库，提供用户数据查询、打印报表；实现调度与远程控制等.这些主要功能由软件实现,软件设计主要包括6个相对独立的功能模块:实时监测模块、数据分析模块、数据库管理模块、远程控制模块、参数设置模块、换热站自动上传报警信号处理模块。
监控中心有以下几种组网方式：光纤专线方式；ADSL方式,中心需要申请一个固定的IP地址,或使用动态IP地址+域名;GPRS MODEM 方式,若某一控制器发生故障，监控系统也可保持正常运行,而不会对整个监控网络产生不利的影响。
现场控制器具有通讯功能，并且采用开放的通讯协议,具有以太网通讯口，支持TCP/IP协议。
控制器能将现场的设备运行情况传送到监控中心供分析处理，同时可接受监控中心传送的指令进行控制和调节。
远程监控软件的基本功能：（1）本监控软件通过与数据采集站的通讯接口，将现场数据采集到实时数据中，其检测内容为:一次网供回水温度；一次网供回水压力;一次网供水热量；一次网供水流量；二次网供回水温度;二次网供回水压力；补水流量；水箱水位；巡检记录；循环泵启停状态；补水泵启停状态;阀门开度泵状态变频器频率；累计热量；累计流量；（2）趋势曲线包括有：实时趋势；历史趋势;趋势卷动；趋势缩放;存档数据、实时数据和历史数据的比较,同一点或不同点不同时间段的比较；多重趋势曲线中各点具有独立的Y轴，用鼠标或键盘选择该点既显示该点的Y轴.(3）地理信息分布图：以地图方式显示整个管网的地理分布,根据换热站的地理位置进行换热站的查找、浏览，实时图形化显示换热站、热源的工艺流程及运行参数。

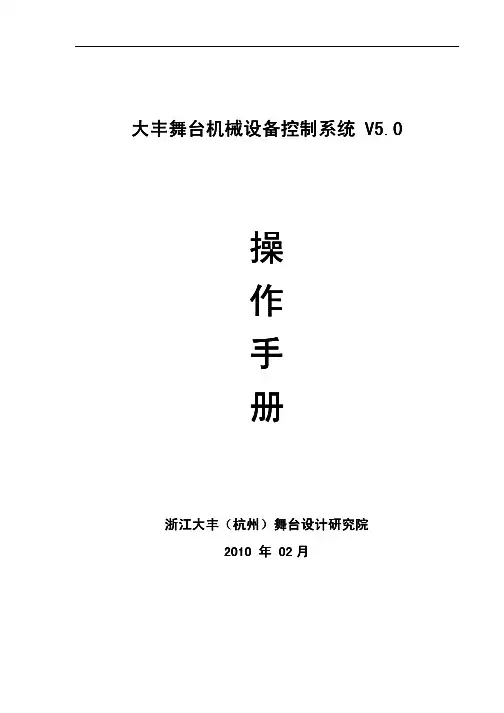

大丰舞台机械设备控制系统大丰舞台机械设备控制系统 V5.0 V5.0 V5.0操 作 手 册浙江大丰浙江大丰（（杭州杭州））舞台设计研究院舞台设计研究院2020101010 年 02月目录目录前言前言------------------------------------------------------------------------------------------------------------------------------------------------------33 一. 系统概况系统概况---------------------------------------------------------------------------------------------------------------------------331. 系统组成----------------------------------------------------------32. 主控制台----------------------------------------------------------43. 移动控制台--------------------------------------------------------54. 其它--------------------------------------------------------------5二. 上位机操作基础上位机操作基础---------------------------------------------------------------------------------------------------------661. 工控机的开机和关机------------------------------------------------62. 上位机软件运行----------------------------------------------------73. 上位机软件操作界面基础--------------------------------------------74. 上位机软件中使用的计量单位----------------------------------------85. 上位机软件中常用名词说明------------------------------------------86. 上位机软件中的图形符号--------------------------------------------8三. 上位机界面使用详细说明上位机界面使用详细说明---------------------------------------------------------------------------------991. 系统登录----------------------------------------------------------92. 系统登录选项-----------------------------------------------------103. 主控制窗口-------------------------------------------------------114. 系统管理---------------------------------------------------------355. 剧目管理---------------------------------------------------------426.编组管理---------------------------------------------------------52 7. 设备管理---------------------------------------------------------55 8. 其它-------------------------------------------------------------58四. 附录附录------------------------------------------------------------------------------------------------------------------------------------636363 五. 常见故障和维护常见故障和维护------------------------------------------------------------------------------------------------------6666661. 系统的常见故障及解决方法--------------------------------------------------662. 操作系统的备份和恢复---------------------------------------------663. 系统使用的注意事项--------------------------------------------------------67前言前言《大丰舞台机械设备控制系统 5.0》是浙江大丰自行开发专用于舞台机械监控领域的上位机监制系统，是目前的最新版，已应用于不少的舞台工程，快速稳定且简单易用，深受用户好评。
变频器| 伺服系统 | PLC | HMI | 机器视觉 | 工业互联网 | 新能源 | 行业专机A01资料编码 19010514CA300系列中央空调专用变频器用户手册前言前言首先感谢您购买使用汇川技术开发生产的CA300系列中央空调专用变频器！CA300系列专用变频器是一款HVAC行业专用高性能电流矢量变频器，主要用于控制和调节三相交流异步以及同步电机的速度和转矩，适应于螺杆压缩机的灵活控制。
CA300系列采用高性能的矢量控制技术，根据电机的负载率自动调节变频器输出的压频比，提高电机和系统的效率，降低电机的能耗，噪音和震动，使其更易于实现对水冷机组及其他暖通空调系统中压缩机装置的恒温恒压冷却能力的优化。
◆功能特点1）体积更小、功率密度更大同功率机型，体积相对公司MD380通用变频器平均减小40%以上。
2）宽电压范围设计额定输入三相AC 380~480V，宽电压可达 323~528V。
4）长寿命设计母线电容配置更高，设计寿命更长达10年。
5）风扇驱动电路保护当风扇由于堵转或者损坏等原因导致意外短路时，风扇驱动电路能有效保护。
6）整机保护功能更加完善全系列可实现输出对地短路有效保护，缓冲继电器（接触器）吸合故障保护。
7）冷凝高压保护开关标配STO功能，全硬件封锁PWM输出，避免系统失效无法正常停机；8）EMC及认证全系列设计满足CE、UL认证。
本系列产品符合以下认证标准，产品具体获得的认证资质以产品铭牌上标注的认证标志为准。
●本系列产品应严格遵守手册中EMC相关的电气安装要求，才满足上述EMC标准要求。
●CE标记贴于装有本系列产品的设备或装置时，请确认最终设备或装置是否符合欧洲统一标准，相关责任由最终组装产品的客户承担。
●更多产品认证信息请向本公司代理或销售负责人咨询。
安全注意事项CA300系列中央空调专用变频器用户手册安全注意事项在本手册中包括变频器使用时的操作说明和注意事项。
本手册随产品发货，如需另行订购，请与您的产品销售请您登录汇川技术官网网站（）下载PDF文件。
变频器使用说明一、变频的相关知识1、变频器工作原理：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
我们动力部门使用的变频器主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
2、变频器的作用：变频调速节能：变频器节能主要表现在风机、水泵的应用上。
为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。
当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。
风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。
当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。
可控的加速功能：变频调速能在零速启动并按照用户的需要进行均匀地加速，而且其加速曲线也可以选择(直线加速、S形加速或者自动加速)。
受控的停止方式：在变频调速中, 停止方式可以受控，并且有不同的停止方式可以选择(减速停车、自由停车、减速停车＋直流制动)，同样它能减少对机械部件和电机的冲击，从而使整个系统更加可靠，寿命也会相应增加。
可逆运行控制：在变频控制中，要实现可逆运行控制无须额外的可逆控制装置，只需要改变输出电压的相序即可，这样就能降低维护成本和节省安装空间。
控制电机的启动电流：当电机通过工频直接启动时，它将会产生7到8倍的电机额定电流。
这个电流值将大大增加电机绕组的电应力并产生热量，从而降低电机的寿命。
而变频调速则可以在零速零电压启动，使用变频调速能充分降低启动电流，提高绕组承受力，用户最直接的好处就是电机的维护成本将进一步降低、电机的寿命则相应增加。
降低电力线路电压波动：在电机工频启动时，电流剧增的同时，电压也会大幅度波动，电压下降的幅度将取决于启动电机的功率大小和配电网的容量。
目 录一、产品简介 (1)1.1产品铭牌 (1)1.2产品型号说明 (1)1.3产品外观 (2)1.4技术规范 (3)1.5产品设计执行标准 (4)1.6安全事项 (4)1.7注意事项 (4)1.8日常检查和保养 (6)二、控制面板 (7)2.1面板说明 (7)2.2面板操作 (10)2.3参数设置 (10)2.4功能码区内和区间的切换 (11)2.5面板显示内容 (12)三、安装接线 (13)3.1变频器安装 (13)3.2接线 (13)3.3功率回路推荐配线 (16)3.4保护导体（地线）的截面积 (16)3.5总体接线与“三线制”接法 (17)3.6数字输入端子接线方法 (18)四、操作及简单运行 (20)4.1控制方式 (20)4.2频率设定方式 (20)4.3运行命令控制方式 (20)4.4变频器的工作状态 (20)4.5控制面板及其操作方法 (21)4.6电机参数测量操作流程 (21)4.7简单运转操作流程 (22)4.8基本操作举例 (24)五、功能参数 (30)5.1基本参数 (30)5.2运行控制 (39)5.3多功能输入输出端子 (47)5.4模拟量输入输出 (52)5.5多段速度控制 (56)5.6辅助功能 (60)5.7故障与保护 (62)5.8电机参数 (65)5.9通讯参数 (68)5.10PID参数区 (69)附录1 常见故障处理 (70)附录2 产品一览表及结构型式一览表 (73)附录3 制动电阻选型表 (76)附录4 通 讯 手 册 (77)附录5 功能码速查表 (87)敬告用户: (104)产 品 简 介一、产品简介本使用手册简要介绍了F2000-G 系列变频器的安装接线、参数设定及操作使用的有关事项，务请妥善保管。
如果使用中发生故障，请与厂家或经销商联系。
1.1 产品铭牌以F2000-G 系列三相交流380V 输入，7.5KW 变频器为例，其铭牌如图所示。
3PH 表示三相输入；380V、50/60Hz 表示输入电压和额定频率。
