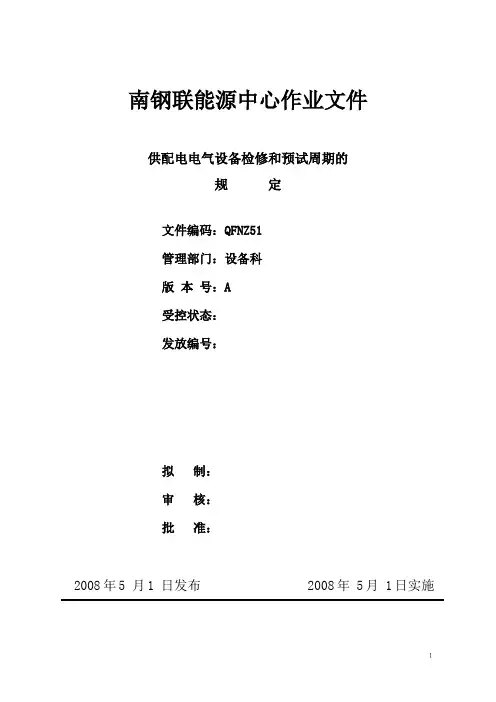

南钢联能源中心作业文件供配电电气设备检修和预试周期的规定文件编码：QFNZ51管理部门：设备科版本号：A受控状态：发放编号：拟制：审核：批准：2008年5 月1 日发布 2008年 5月 1日实施一、总则1.为加强设备运行检测，优化检修，提高设备的可用系数，降低设备停运率，根据相关的检修导则、试验规程及规定，结合我中心的设备维护经验，需对能中所辖供电设备的检修和预试周期进行调整和充实，特制定本规定。
2.本规定按照《江苏省电力设备交接和预防性试验规程》的有关要求而制定。
3.供配电电气设备检修必须认真贯彻“安全第一，预防为主”的方针，坚持“应修必修、修必修好”及“逢修必扫”的原则，确保修试和清扫质量，杜绝失修，保证设备安全、可靠、稳定运行。
4.供配电设备检修方式为定期检修。
5.当电气设备达到大、小修周期年限时，10kV及以上设备应报设备科和管控室审核，经中心领导批准后，方可酌情延长大、小修周期，最多可延长三个月，但应执行预试周期。
对上级部门没能及时同意停电或其他原因超过修试周期的，申请单位应保留原申请单并继续每月申请停电。
调整试验标准应得到能中电气主管工程师的批准。
6.对各种电压等级的进口设备和首次在我中心入网运行的国产设备，在上级未作明确规定以前，其修试周期、项目按制造厂的规定并报设备科和管控室审核，经中心领导批准后执行。
7.各单位应建立健全设备原始台帐资料、检修、监测、消缺记录，加强供配电设备日常巡视、红外测温、日常维护和技术管理工作，及时落实各项反事故措施。
如在预试或运行中出现异常，应视情况及时安排检修。
8.新投运的供配电设备，投运一年内应进行小修和预试，各项指标合格设备运行稳定后转入正常的检修和预试周期，老设备（运行15年以上）应根据运行状况适当缩短检修和预试周期。
9.新安装交接后和设备充电后处于冷备用状态，要重新投入运行，若投运时间距上次试验时间不足6个月且巡视未见异常，可不进行试验；变压器充电后处于冷备用状态，要重新投入运行，若投运时间距上次试验时间不足3个月且巡视未见异常，可不进行试验；电力电缆按《江苏省电力设备交接和预防性试验规程》要求执行。
35KV XX变设备定期维护周期表序号类别维护项目周期备注1一次设备设备导电部分、引线、接点，刀闸接触部分的带电测温每月一次或负荷较大时进行2 设备、构架污秽、锈蚀情况检查每年一次每年预防性试验工作前一月3 一次设备清扫每年不应少于一次4 对开关、刀闸操作机构的转动部分加润滑油每年不应少于一次5 设备构架、外壳、端子箱、机构箱进行防锈刷漆设备锈蚀严重时利用有停电机会时进行6 全站电缆沟的清扫检查每年预防性试验前进行7二次设备全站所有设备二次，机构箱、端子箱的清扫检查、电缆沟孔洞的检查封堵每月一次8 一、二次设备标志、常设警示牌、遮拦、门锁的检查及完善每季一次和设备变动时9 对直流充电装置(或UPS)、蓄电池组进行一次全面检查和清扫每月一次10 对全站交直流保险、熔丝的检查每季一次11 对全站防误闭锁装置的检查及维护每月一次12消防及安全设施对全站防雷、防汛设施的检查每年汛期、雷雨季节前及每次雷雨过后13 消防设施、器材检查维护每月一次14 对安全工器具检查及维护每值一次15 对常用工具、测量仪表检查整理每月一次16 防小动物措施，鼠药的投放检查、补充每月一次17辅助设施站内采暖、空调、排水、供水系统、通风系统和驱潮设施的检查每季一次18 全站环境卫生及生产场地的清扫每值一次19 厂区照明设施检查维护每月一次或有缺陷时20 防洪沟、护坡、围墙等的检查清理每季一次或每次雨后21 火险隐患检查消除每月一次。

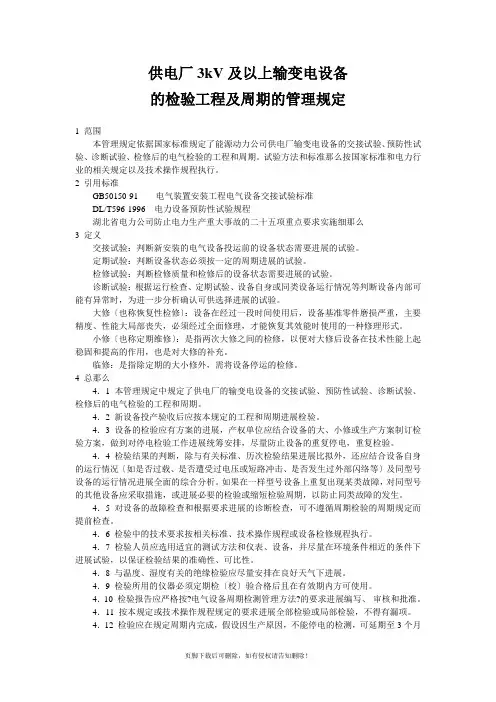

供电厂3kV及以上输变电设备的检验工程及周期的管理规定1 范围本管理规定依据国家标准规定了能源动力公司供电厂输变电设备的交接试验、预防性试验、诊断试验、检修后的电气检验的工程和周期。
试验方法和标准那么按国家标准和电力行业的相关规定以及技术操作规程执行。
2 引用标准GB50150-91 电气装置安装工程电气设备交接试验标准DL/T596-1996 电力设备预防性试验规程湖北省电力公司防止电力生产重大事故的二十五项重点要求实施细那么3 定义交接试验：判断新安装的电气设备投运前的设备状态需要进展的试验。
定期试验：判断设备状态必须按一定的周期进展的试验。
检修试验：判断检修质量和检修后的设备状态需要进展的试验。
诊断试验：根据运行检查、定期试验、设备自身或同类设备运行情况等判断设备内部可能有异常时，为进一步分析确认可供选择进展的试验。
大修〔也称恢复性检修〕：设备在经过一段时间使用后，设备基准零件磨损严重，主要精度、性能大局部丧失，必须经过全面修理，才能恢复其效能时使用的一种修理形式。
小修〔也称定期维修〕：是指两次大修之间的检修，以便对大修后设备在技术性能上起稳固和提高的作用，也是对大修的补充。
临修：是指除定期的大小修外，需将设备停运的检修。
4 总那么4．1 本管理规定中规定了供电厂的输变电设备的交接试验、预防性试验、诊断试验、检修后的电气检验的工程和周期。
4．2 新设备投产验收后应按本规定的工程和周期进展检验。
4．3 设备的检验应有方案的进展，产权单位应结合设备的大、小修或生产方案制订检验方案，做到对停电检验工作进展统筹安排，尽量防止设备的重复停电，重复检验。
4．4 检验结果的判断，除与有关标准、历次检验结果进展比拟外，还应结合设备自身的运行情况〔如是否过载、是否遭受过电压或短路冲击、是否发生过外部闪络等〕及同型号设备的运行情况进展全面的综合分析。
如果在一样型号设备上重复出现某类故障，对同型号的其他设备应采取措施，或进展必要的检验或缩短检验周期，以防止同类故障的发生。
设备检修周期计划表姓名：XXX部门：XXX日期：XXX设备检修周期计划表一、胶带输送机(精煤皮带，入洗皮带，高架皮带)1、每天检查并更换损坏的皮带卡子、串条、清扫器皮子；电动滚筒的油位，及时添加润滑油；各紧固件是否松动并及时更换转动不灵活或损坏的托辊；皮带波边带的波边和隔板的磨损情况。
变速箱油位和联接皮磨损情况并及时添加和更换。
2每月检查一次电动滚筒和变速箱油位及联接皮磨损情况并及时添加和更换。
3、每半年检查皮带机的电动滚筒，更换磨损严重的零部件，同时测量电机绕组的绝缘情况；更换所有滚筒轴承的润滑脂；更换磨损严重的托辊滚筒；油冷时电动滚筒运转5000小时后，更换一次润滑油。
4、每天检查一次开关是否灵敏可靠，如有异常及时处理。
二、给煤机1、每天都应检查机件有无脱落或不正常现象，如有异常及时处理。
2、每半年拆检一次电动机，更换润滑油并测绕组绝缘情况。
三、循环泵1、每天的检修时间都应检查各零部件是否有松动现象，盘根是否漏水以及检查泵体是否缺油，如有异常及时处理。
2、每半年拆检一次电动机，更换润滑油并测绕组绝缘情况。
四、跳汰机每天包机负责人观察设备的运行情况，如有异常及时记录并及时处理，如需停机处理的必须立即停机。
五、压滤机第 2 页共 4 页1、每天都应检查设备工作是否正常，滤板、滤布是否有损坏喷料现象，如有异常及时处理和记录，并至少五天有一次记录。
2、油泵机组每半年拆检一次，更换液压油和润滑油及磨损的零部件。
六、高频振动筛1、每天检查筛面材料的损耗情况，根据磨损情况及时更换磨损严重的筛网。
2、每月需检查一次直线筛激振器的轴承是否缺油并及时补充，检查联接皮磨损情况，并及时更换。
3、每半年拆检一次电动机，更换润滑油并测绕组绝缘情况。
七、斗子机1、每天检查斗子机运转是否正常及各部件是否有松动和变形现象，如有异常及时处理。
2、每月检查变速箱油位及轴承是否缺油并及时补充。
3、每半年拆检电动机一次，更换润滑油并测绕组绝缘情况。

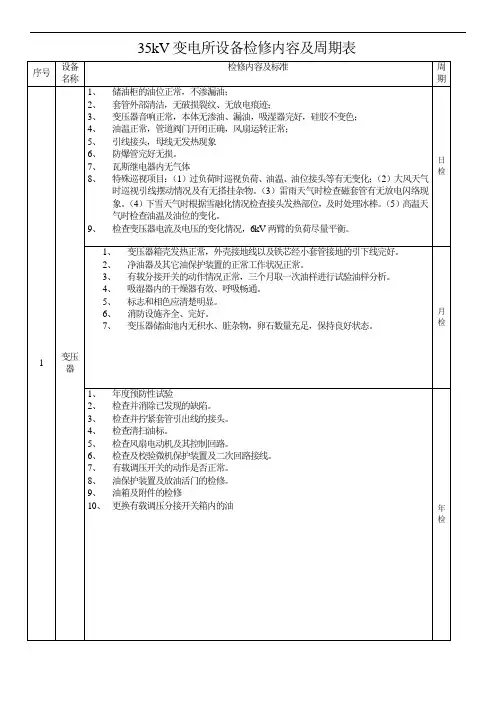

简述35KV变电站设备周期检修要想保障35kv变电所可以平稳的运行，周期性检测必不可少，此举不仅让运行效率有效的提升，还会延长电气设备的使用寿命。
对传统的检修制度进行改革，开展设备的周期性检测是一场重大的革命，其不仅仅对安全生产有极大的好处，有效的节约检修费用，更让设备的使用寿命以及企业自身的经济效益进一步提升，重要的是让技术人员的科学思维得到锻炼，在检修的过程中使用正确的检测方法，用科学的观点对待检修工作。
笔者在本文中对此进行深入的分析和研究。
一、变电检修队管理变电站1）以上级相关部门下达的工作任务为基础，编制月度作业计划并上交完成月计划作业的实际情况，负责试验报告的正确性。
2）对检修规程要认真的执行，坚持高标准作业，尽可能的提高工作效率，降低耗材。
组织开展变电站检修队的日常检修工作，高质量并如期完成作业计划。
3）在作业安全规程中开展检修工作，提出在实践中认定的安全措施。
检修设备的验收制度要很好的落实，管理好相关仪器、设备。
4）修试报告要如期上交。
5）负责计划的执行以及完成情况，负责超周期运行的设备检修工作并编制科学的检修计划。
二、各种变电站仪器的日检方案1、对于变压器的日检方案保障变压器的储油柜有正常的油位，没有渗油、漏油的情况。
及时打扫变压器外套，保障其无裂纹和放电的迹象。
变压音响以及防爆管完好。
变压器母线无发热情况，油的温度在正常范围内，正确的开闭管道阀门，风扇可以正常的工作。
同时，对变压器的电压、电流的变化情况进行深入的检查，尽量平衡6kv两臂。
需要我们特别巡查的项目有：1）过负荷的时候对负荷、油位、温等的变化情况进行巡视；2）出现大风天气的时候技术的巡查引线摆动情况。
3）出现雷电天气的时候，对磁套管的放电情况重点巡视。
4）冬天下雪天气要以温度以及雪融化的实际情况对接头发热部位进行检查，有效的把冰棒处理掉。
5）夏天温度较高的时候，油位以及油温的变化情况要明了。
2、对于断路器的日检方案断路器的油位、油色正常、可以正常的指示，没有漏油的情况；分合闸有正确的指示；断路器的接头、母线等温度正常；断路器没有异味，音响正常工作；断路器各处的螺栓没有松动的迹象。
2024年设备检修周期计划表____年设备检修周期计划表设备检修是企业生产和运营过程中必不可少的一环。
通过定期对设备进行检修和维护，可以确保其正常运行，提高生产效率，延长设备的使用寿命，减少故障和事故的发生。
为了合理安排设备检修工作，提高工作效率，制定一份____年设备检修周期计划表，如下所示：1月份：- 机械设备检修：包括生产线上的各种传动装置、传动带、轴承等的检查和更换工作。
- 电气设备检修：对各种电气系统进行维护和检查，包括电机、开关、断路器等。
- 管道设备检修：对各种管道系统进行检查和维护，包括水管、气管、油管等。
2月份：- 仪器设备检修：对各种仪器设备进行校准和维护，确保其准确可靠。
- 真空设备检修：对真空设备进行检查和维护，包括真空泵、真空罐等。
- 通风设备检修：对通风设备进行清洁和维护，确保空气流通畅通。
3月份：- 压力设备检修：对压力设备进行检查和维护，包括压力容器、压力表等。
- 水处理设备检修：对各种水处理设备进行检查和维护，包括水泵、过滤器等。
- 热交换设备检修：对热交换设备进行检查和维护，确保热能传递效果良好。
4月份：- 环境设备检修：对环境设备进行检查和维护，包括除尘设备、气体处理装置等。
- 液压设备检修：对液压设备进行检查和维护，包括液压缸、液压阀等。
- 冷却设备检修：对冷却设备进行检查和维护，确保冷却效果良好。
5月份：- 排放设备检修：对排放设备进行检查和维护，确保废气、废水排放符合环保要求。
- 制冷设备检修：对制冷设备进行检查和维护，包括冷却塔、冷冻机组等。
- 数据采集设备检修：对数据采集设备进行校准和维护，确保数据的准确性。
6月份：- 自动化设备检修：对各种自动化设备进行检查和维护，包括PLC、机器人等。
- 控制设备检修：对各种控制设备进行检查和维护，包括控制阀、传感器等。
- 安全设备检修：对各种安全设备进行检查和维护，确保生产过程安全。
7月份：- 安防设备检修：对安防设备进行检查和维护，包括监控系统、报警器等。
云南电网公司35kV公信变电站安全工器具定期检查维护表单启用时间：年月日至年月日孟连供电有限公司检查周期及要求一、安全工器具的定期检查在每月3日进行，如因工作繁忙未能按时检查的，事后应立即进行补查。
二、值班负责人应安排好定期检查人员，监督值班人员巡视检查的完成情况。
三、检查的同时应对安全工器具柜、安全工器具做必要的清洁，倒出接水盒中的积水。
四、巡视检查时巡视检查人员必须携带巡视检查表对照巡视检查标准和巡视检查项目逐项检查，如检查结果符合检查标准打“√”，如不符合标准打“×”,新发现的设备异常及缺陷应在记录在“发现缺陷情况”栏内，并汇报值班长。
五、安全工器具检查完成后应将检查情况及时汇报给班组安全员。
安全工器具定期检查维护表单检查人员签名：检查开始时间：年月日时分检查结束时间：年月日时分名称检查项目检查标准检查结果#1 #2 #3 #4 #5 #6 #7 #8 #9 #10接地线外观夹头和铜线连接牢固，绞线无松股、断股，护套无破损，夹具无断裂、松动;接地头蝶形螺帽完好，转动灵活。
编号接地线按顺序摆放，接地线编号与位臵编号一致试验周期使用期限在合格范围内，使用满5年应送检做成组直流电阻试验名称检查项目检查标准检查结果Y01 Y02Y03Y04Y05Y06Y07Y08Y09Y10Y11Y12接地棒外观表面应光洁、无裂纹，无机械损伤，无受潮，标签完好编号接地棒按顺序摆放，接地棒编号与位臵编号一致试验期限在一年有效期内名称检查项目检查标准检查结果Y01 Y02Y03Y04Y05Y06验电器外观表面无污垢、无裂纹，无机械损伤，无受潮，标签完好编号验电器按顺序摆放，验电器编号与位臵编号一致声光信号手动试验验电器声光信号正常试验期限在一年有效期内名称检查项目检查标准检查结果#1 #2 #3250V低压验电笔外观表面无污垢、无裂纹，无机械损伤，无受潮；在低压回路上测试时带电指示灯亮，液晶屏上电压指示正常名称检查项目检查标准检查结果Y0135kV拉闸杆外观表面应光洁、无裂纹，无机械损伤，无受潮，标签完好试验期限在一年有效期内名称检查项目检查标准检查结果#1 #21000V蓄电池保险起拔器外观表面无污垢、无裂纹，无机械损伤，红色按钮按动灵活，起拔金属片起拔正常，无受潮；名称检查项目检查标准检查结果#1 #2 #3安全带外观外观清洁，缝制部分和挂钩部分完好，捻线无断裂、磨损，挂绳保护套完好，无磨损试验期限在试验周期内名称检查项目检查标准检查结果黄色（8顶）白色（9顶）安全帽外观表面无破损，无裂纹，干净整洁，衬带和帽衬应完好，编号安全帽按编号摆放整齐使用期限在有效的使用期限内名称检查项目检查标准检查结果Y01 Y02绝缘手套外观外观清洁，表面无划痕、磨损、破漏，标签完好，手套内无受潮漏气检查无漏气试验期限在试验周期内名称检查项目检查标准检查结果Y01 Y02绝缘靴外观外观清洁，表面无划痕、磨损、破漏，无砂眼、气孔，鞋底无磨损、破漏，标签完好，鞋内无受潮试验期限在试验周期内名称检查项目检查标准检查结果室内全工器具柜安全围栏外观检查网绳，网、杠绳是否完好名称检查项目检查标准检查结果室内安全工器具室室外支架式安全围栏杆（15棵）围栏杆外观围栏杆表面无破损，摆放整齐名称检查项目检查标准检查结果#1 #2防毒面具外观面罩无划伤，面罩密封区无变形，头带无磨损、有弹性，吸气和呼气阀无缺口、无裂纹，呼气阀密封无破损气密性检查面罩的气密性完好，呼气阀在吸气前自行关闭名称检查项目检查标准检查结果#1 #2 #3 #4 #5 #6安全工器具柜外观清洁无破损，柜体与地面固定牢固，柜门关闭灵活除湿系统除湿器工作正常，与标准温湿度计比较，温度略高于室内温度，湿度略低于室内湿度；接水盒积水及时倒出。
35K V线路检修维护项目内容本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March35kV线路巡视检修维护项目内容：按照相关行业标准、国家电网公司规程标准和烟台电力公司有关供电设备的管理规定执行。
维护工作包括设备巡视、检查测试、日常维护、检修、维护对象为35KV输电线路及与线路出线间隔相关设备（包含隔离开关、断路器、电流互感器、电压互感器、避雷器这些组成出线与母线的单元组)资产范围内的杆塔、基础、接地、导地线、绝缘子、金具等线路附件，以及保障线路安全运行的走廊环境.1、巡视的主要内容：①杆塔：a 杆塔是否倾斜；铁塔构件有无弯曲、变形、锈蚀；螺栓有无松动；混凝土杆有无裂纹、酥松、钢筋外露，焊接处有无开裂、锈蚀；木杆有无腐朽、烧焦、开裂，绑桩有无松动，木楔是否变形脱出。
b 基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷，寒冷地区电杆有无冻鼓现象。
c 杆塔位置是否合适，有无被车撞的可能，保护设施是否完好，标志是否清晰。
d 杆塔有无被水淹、水冲的可能，防洪设施有无损坏、坍塌。
e 杆塔标志（杆号、相序牌、警告牌等）是否齐全、明显。
线路巡视周期表3-1f杆塔周围有无杂草和蔓藤类植物附生，有无危及安全的鸟巢、风筝及杂物。
g混凝土杆是否有严重裂纹、流铁锈水等现象，保护层是否有脱落、酥松、钢筋外露，②横担及金具a 铁横担有无锈蚀、歪斜、变形。
b 金具有无锈蚀、变形；螺栓是否紧固，有无缺帽；开口销有无锈蚀、断裂、脱落。
③绝缘子：a 瓷件是否达防污等级（10kV线路P-15及以上，新建10kV 线路应P-20及以上或合成绝缘子;35kV线路应为S380或合成绝缘子），有无脏污、损伤、裂纹和闪络痕迹。
b 铁脚、铁帽有无锈蚀、松动、弯曲。
④导线（包括架空地线、耦合地线）a 有无断股、损伤、烧伤痕迹，在化工、盐碱等地区的导线有无腐蚀现象。
