35kV变电所设备检修内容和周期表格.doc

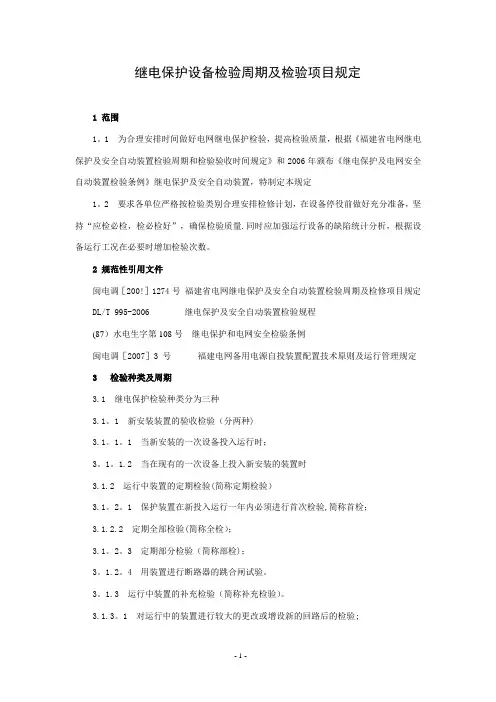

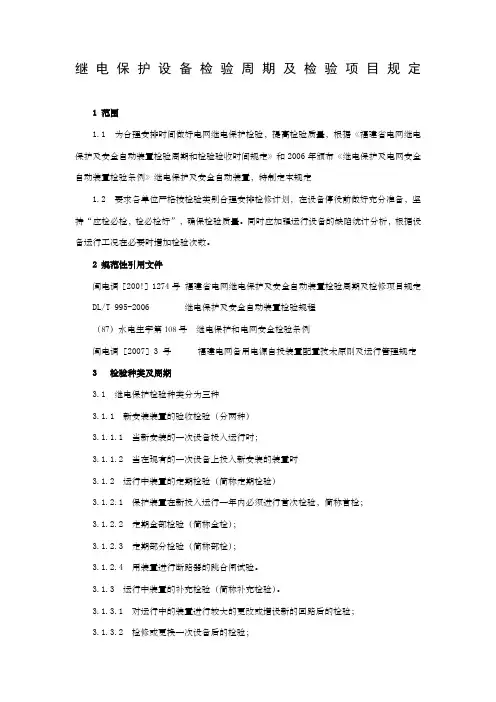

继电保护设备检验周期及检验项目规定1 范围1.1 为合理安排时间做好电网继电保护检验，提高检验质量，根据《福建省电网继电保护及安全自动装置检验周期和检验验收时间规定》和2006年颁布《继电保护及电网安全自动装置检验条例》继电保护及安全自动装置，特制定本规定1.2 要求各单位严格按检验类别合理安排检修计划，在设备停役前做好充分准备，坚持“应检必检，检必检好”，确保检验质量。

同时应加强运行设备的缺陷统计分析，根据设备运行工况在必要时增加检验次数。

2 规范性引用文件闽电调［200！］1274号福建省电网继电保护及安全自动装置检验周期及检修项目规定DL/T 995-2006 继电保护及安全自动装置检验规程（87）水电生字第108号继电保护和电网安全检验条例闽电调［2007］3 号福建电网备用电源自投装置配置技术原则及运行管理规定3 检验种类及周期3.1 继电保护检验种类分为三种3.1.1 新安装装置的验收检验（分两种）3.1.1.1 当新安装的一次设备投入运行时；3.1.1.2 当在现有的一次设备上投入新安装的装置时3.1.2 运行中装置的定期检验（简称定期检验）3.1.2.1 保护装置在新投入运行一年内必须进行首次检验，简称首检；3.1.2.2 定期全部检验（简称全检）；3.1.2.3 定期部分检验（简称部检）；3.1.2.4 用装置进行断路器的跳合闸试验。

3.1.3 运行中装置的补充检验（简称补充检验）。

3.1.3.1 对运行中的装置进行较大的更改或增设新的回路后的检验；3.1.3.2 检修或更换一次设备后的检验；3.1.3.3 运行中发现异常情况后的检验；3.1.3.4 事故后的检验；3.1.3.5 已投运行的装置停电一年及以上，再次投入运行时的检验。

3.1.3.6 基建工程已经验收合格的待用间隔保护，在半年后投运时进行的整组传动试验。

4 校验周期4.1 35kV及以上变电站内10kV及以上电压等级的所有保护装置，不论种类，在新投入运行一年内必须进行首次检验。

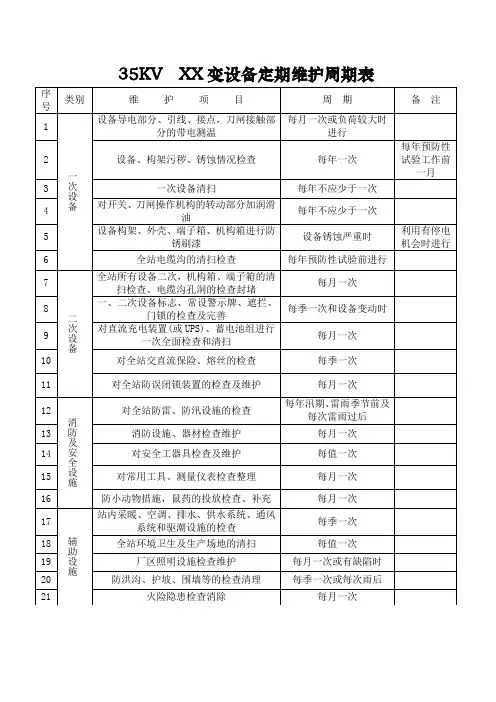

35KV XX变设备定期维护周期表序号类别维护项目周期备注1一次设备设备导电部分、引线、接点，刀闸接触部分的带电测温每月一次或负荷较大时进行2 设备、构架污秽、锈蚀情况检查每年一次每年预防性试验工作前一月3 一次设备清扫每年不应少于一次4 对开关、刀闸操作机构的转动部分加润滑油每年不应少于一次5 设备构架、外壳、端子箱、机构箱进行防锈刷漆设备锈蚀严重时利用有停电机会时进行6 全站电缆沟的清扫检查每年预防性试验前进行7二次设备全站所有设备二次，机构箱、端子箱的清扫检查、电缆沟孔洞的检查封堵每月一次8 一、二次设备标志、常设警示牌、遮拦、门锁的检查及完善每季一次和设备变动时9 对直流充电装置(或UPS)、蓄电池组进行一次全面检查和清扫每月一次10 对全站交直流保险、熔丝的检查每季一次11 对全站防误闭锁装置的检查及维护每月一次12消防及安全设施对全站防雷、防汛设施的检查每年汛期、雷雨季节前及每次雷雨过后13 消防设施、器材检查维护每月一次14 对安全工器具检查及维护每值一次15 对常用工具、测量仪表检查整理每月一次16 防小动物措施，鼠药的投放检查、补充每月一次17辅助设施站内采暖、空调、排水、供水系统、通风系统和驱潮设施的检查每季一次18 全站环境卫生及生产场地的清扫每值一次19 厂区照明设施检查维护每月一次或有缺陷时20 防洪沟、护坡、围墙等的检查清理每季一次或每次雨后21 火险隐患检查消除每月一次。

继电保护设备检验周期及检验项目规定1 范围1。

1 为合理安排时间做好电网继电保护检验，提高检验质量，根据《福建省电网继电保护及安全自动装置检验周期和检验验收时间规定》和2006年颁布《继电保护及电网安全自动装置检验条例》继电保护及安全自动装置，特制定本规定1。

2 要求各单位严格按检验类别合理安排检修计划，在设备停役前做好充分准备，坚持“应检必检，检必检好”，确保检验质量.同时应加强运行设备的缺陷统计分析，根据设备运行工况在必要时增加检验次数。

2 规范性引用文件闽电调［200!］1274号福建省电网继电保护及安全自动装置检验周期及检修项目规定DL/T 995-2006 继电保护及安全自动装置检验规程(87）水电生字第108号继电保护和电网安全检验条例闽电调［2007］3 号福建电网备用电源自投装置配置技术原则及运行管理规定3 检验种类及周期3.1 继电保护检验种类分为三种3.1。

1 新安装装置的验收检验（分两种)3.1。

1。

1 当新安装的一次设备投入运行时；3。

1。

1.2 当在现有的一次设备上投入新安装的装置时3.1.2 运行中装置的定期检验(简称定期检验）3.1。

2。

1 保护装置在新投入运行一年内必须进行首次检验,简称首检；3.1.2.2 定期全部检验(简称全检）；3.1。

2。

3 定期部分检验（简称部检)；3。

1.2。

4 用装置进行断路器的跳合闸试验。

3。

1.3 运行中装置的补充检验（简称补充检验）。

3.1.3。

1 对运行中的装置进行较大的更改或增设新的回路后的检验;3。

1。

3。

2 检修或更换一次设备后的检验；3.1。

3。

3 运行中发现异常情况后的检验;3。

1。

3。

4 事故后的检验；3。

1。

3。

5 已投运行的装置停电一年及以上,再次投入运行时的检验.3.1.3.6 基建工程已经验收合格的待用间隔保护，在半年后投运时进行的整组传动试验。

4 校验周期4。

1 35kV及以上变电站内10kV及以上电压等级的所有保护装置，不论种类，在新投入运行一年内必须进行首次检验。

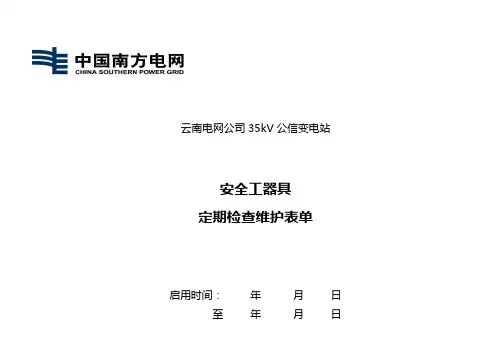

云南电网公司35kV公信变电站安全工器具定期检查维护表单启用时间：年月日至年月日孟连供电有限公司检查周期及要求一、安全工器具的定期检查在每月3日进行，如因工作繁忙未能按时检查的，事后应立即进行补查。

二、值班负责人应安排好定期检查人员，监督值班人员巡视检查的完成情况。

三、检查的同时应对安全工器具柜、安全工器具做必要的清洁，倒出接水盒中的积水。

四、巡视检查时巡视检查人员必须携带巡视检查表对照巡视检查标准和巡视检查项目逐项检查，如检查结果符合检查标准打“√”，如不符合标准打“×”,新发现的设备异常及缺陷应在记录在“发现缺陷情况”栏内，并汇报值班长。

五、安全工器具检查完成后应将检查情况及时汇报给班组安全员。

安全工器具定期检查维护表单检查人员签名：检查开始时间：年月日时分检查结束时间：年月日时分名称检查项目检查标准检查结果#1 #2 #3 #4 #5 #6 #7 #8 #9 #10接地线外观夹头和铜线连接牢固，绞线无松股、断股，护套无破损，夹具无断裂、松动;接地头蝶形螺帽完好，转动灵活。

编号接地线按顺序摆放，接地线编号与位臵编号一致试验周期使用期限在合格范围内，使用满5年应送检做成组直流电阻试验名称检查项目检查标准检查结果Y01 Y02Y03Y04Y05Y06Y07Y08Y09Y10Y11Y12接地棒外观表面应光洁、无裂纹，无机械损伤，无受潮，标签完好编号接地棒按顺序摆放，接地棒编号与位臵编号一致试验期限在一年有效期内名称检查项目检查标准检查结果Y01 Y02Y03Y04Y05Y06验电器外观表面无污垢、无裂纹，无机械损伤，无受潮，标签完好编号验电器按顺序摆放，验电器编号与位臵编号一致声光信号手动试验验电器声光信号正常试验期限在一年有效期内名称检查项目检查标准检查结果#1 #2 #3250V低压验电笔外观表面无污垢、无裂纹，无机械损伤，无受潮；在低压回路上测试时带电指示灯亮，液晶屏上电压指示正常名称检查项目检查标准检查结果Y0135kV拉闸杆外观表面应光洁、无裂纹，无机械损伤，无受潮，标签完好试验期限在一年有效期内名称检查项目检查标准检查结果#1 #21000V蓄电池保险起拔器外观表面无污垢、无裂纹，无机械损伤，红色按钮按动灵活，起拔金属片起拔正常，无受潮；名称检查项目检查标准检查结果#1 #2 #3安全带外观外观清洁，缝制部分和挂钩部分完好，捻线无断裂、磨损，挂绳保护套完好，无磨损试验期限在试验周期内名称检查项目检查标准检查结果黄色（8顶）白色（9顶）安全帽外观表面无破损，无裂纹，干净整洁，衬带和帽衬应完好，编号安全帽按编号摆放整齐使用期限在有效的使用期限内名称检查项目检查标准检查结果Y01 Y02绝缘手套外观外观清洁，表面无划痕、磨损、破漏，标签完好，手套内无受潮漏气检查无漏气试验期限在试验周期内名称检查项目检查标准检查结果Y01 Y02绝缘靴外观外观清洁，表面无划痕、磨损、破漏，无砂眼、气孔，鞋底无磨损、破漏，标签完好，鞋内无受潮试验期限在试验周期内名称检查项目检查标准检查结果室内全工器具柜安全围栏外观检查网绳，网、杠绳是否完好名称检查项目检查标准检查结果室内安全工器具室室外支架式安全围栏杆（15棵）围栏杆外观围栏杆表面无破损，摆放整齐名称检查项目检查标准检查结果#1 #2防毒面具外观面罩无划伤，面罩密封区无变形，头带无磨损、有弹性，吸气和呼气阀无缺口、无裂纹，呼气阀密封无破损气密性检查面罩的气密性完好，呼气阀在吸气前自行关闭名称检查项目检查标准检查结果#1 #2 #3 #4 #5 #6安全工器具柜外观清洁无破损，柜体与地面固定牢固，柜门关闭灵活除湿系统除湿器工作正常，与标准温湿度计比较，温度略高于室内温度，湿度略低于室内湿度；接水盒积水及时倒出。

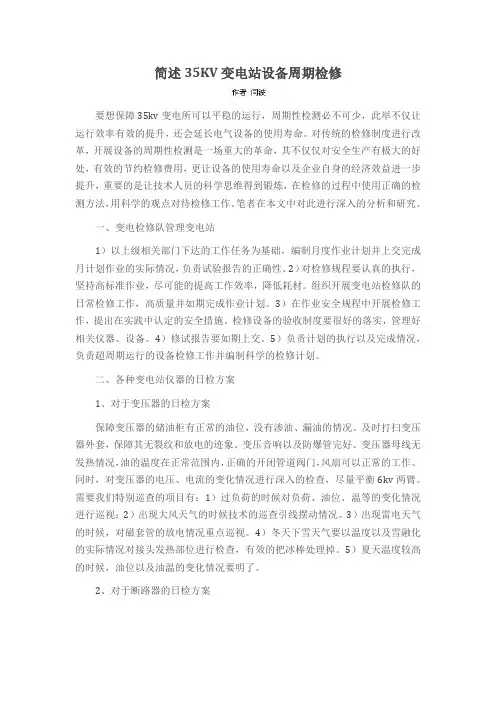

简述35KV变电站设备周期检修要想保障35kv变电所可以平稳的运行，周期性检测必不可少，此举不仅让运行效率有效的提升，还会延长电气设备的使用寿命。

对传统的检修制度进行改革，开展设备的周期性检测是一场重大的革命，其不仅仅对安全生产有极大的好处，有效的节约检修费用，更让设备的使用寿命以及企业自身的经济效益进一步提升，重要的是让技术人员的科学思维得到锻炼，在检修的过程中使用正确的检测方法，用科学的观点对待检修工作。

笔者在本文中对此进行深入的分析和研究。

一、变电检修队管理变电站1）以上级相关部门下达的工作任务为基础，编制月度作业计划并上交完成月计划作业的实际情况，负责试验报告的正确性。

2）对检修规程要认真的执行，坚持高标准作业，尽可能的提高工作效率，降低耗材。

组织开展变电站检修队的日常检修工作，高质量并如期完成作业计划。

3）在作业安全规程中开展检修工作，提出在实践中认定的安全措施。

检修设备的验收制度要很好的落实，管理好相关仪器、设备。

4）修试报告要如期上交。

5）负责计划的执行以及完成情况，负责超周期运行的设备检修工作并编制科学的检修计划。

二、各种变电站仪器的日检方案1、对于变压器的日检方案保障变压器的储油柜有正常的油位，没有渗油、漏油的情况。

及时打扫变压器外套，保障其无裂纹和放电的迹象。

变压音响以及防爆管完好。

变压器母线无发热情况，油的温度在正常范围内，正确的开闭管道阀门，风扇可以正常的工作。

同时，对变压器的电压、电流的变化情况进行深入的检查，尽量平衡6kv两臂。

需要我们特别巡查的项目有：1）过负荷的时候对负荷、油位、温等的变化情况进行巡视；2）出现大风天气的时候技术的巡查引线摆动情况。

3）出现雷电天气的时候，对磁套管的放电情况重点巡视。

4）冬天下雪天气要以温度以及雪融化的实际情况对接头发热部位进行检查，有效的把冰棒处理掉。

5）夏天温度较高的时候，油位以及油温的变化情况要明了。

2、对于断路器的日检方案断路器的油位、油色正常、可以正常的指示，没有漏油的情况；分合闸有正确的指示；断路器的接头、母线等温度正常；断路器没有异味，音响正常工作；断路器各处的螺栓没有松动的迹象。

供电厂3kV及以上输变电设备的检验工程及周期的管理规定1 范围本管理规定依据国家标准规定了能源动力公司供电厂输变电设备的交接试验、预防性试验、诊断试验、检修后的电气检验的工程和周期。

试验方法和标准那么按国家标准和电力行业的相关规定以及技术操作规程执行。

2 引用标准GB50150-91 电气装置安装工程电气设备交接试验标准DL/T596-1996 电力设备预防性试验规程湖北省电力公司防止电力生产重大事故的二十五项重点要求实施细那么3 定义交接试验：判断新安装的电气设备投运前的设备状态需要进展的试验。

定期试验：判断设备状态必须按一定的周期进展的试验。

检修试验：判断检修质量和检修后的设备状态需要进展的试验。

诊断试验：根据运行检查、定期试验、设备自身或同类设备运行情况等判断设备内部可能有异常时，为进一步分析确认可供选择进展的试验。

大修〔也称恢复性检修〕：设备在经过一段时间使用后，设备基准零件磨损严重，主要精度、性能大局部丧失，必须经过全面修理，才能恢复其效能时使用的一种修理形式。

小修〔也称定期维修〕：是指两次大修之间的检修，以便对大修后设备在技术性能上起稳固和提高的作用，也是对大修的补充。

临修：是指除定期的大小修外，需将设备停运的检修。

4 总那么4．1 本管理规定中规定了供电厂的输变电设备的交接试验、预防性试验、诊断试验、检修后的电气检验的工程和周期。

4．2 新设备投产验收后应按本规定的工程和周期进展检验。

4．3 设备的检验应有方案的进展，产权单位应结合设备的大、小修或生产方案制订检验方案，做到对停电检验工作进展统筹安排，尽量防止设备的重复停电，重复检验。

4．4 检验结果的判断，除与有关标准、历次检验结果进展比拟外，还应结合设备自身的运行情况〔如是否过载、是否遭受过电压或短路冲击、是否发生过外部闪络等〕及同型号设备的运行情况进展全面的综合分析。

如果在一样型号设备上重复出现某类故障，对同型号的其他设备应采取措施，或进展必要的检验或缩短检验周期，以防止同类故障的发生。
