隧道开挖办法及开挖支护顺序图

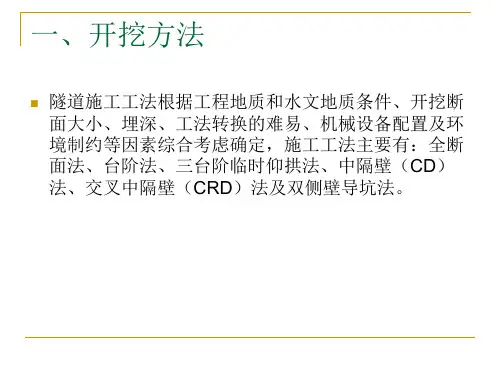

一级建造师施工图解：洞身开挖常见工法图解一、施工方法本标段工程各隧道洞身段开挖，单线隧道Ⅲ级围岩采用全断面法，Ⅳ、Ⅴ级围岩采用台阶法或CRD法，Ⅵ级围岩采用环形开挖预留核心土法；双线隧道Ⅲ、Ⅳ级围岩采用台阶法，Ⅴ级围岩采用三台阶七步作业法或大拱脚台阶法施工。

二、开挖工艺详见“图4-4-2隧道断面开挖施工工艺流程图”。

图4-4-2隧道断面开挖施工工艺流程图三、开挖方法（1）全断面开挖法全断面法开挖施工程序见图4-4-3。

图4-4-3全断面法开挖顺序图（2）台阶开挖法根据围岩状况，确定上台阶领进长度L，台阶法施工程序见图4-4-4。

台阶法施工程序：开挖1，施作。

Ⅱ拱部初期支护；开挖3，施作。

Ⅳ曲墙部分初期支护；施作Ⅴ及Ⅵ步仰拱及填充；适时进行Ⅶ步施工，施作防排水系统及二次衬砌。

图4-4-4台阶法开挖顺序图（3）三台阶七步开挖作业法开挖法施工程序及步骤见图4-4-5。

1、上部环形土开挖，进行初期支护；2、左侧导坑开挖，进行初期支护；3、右侧导坑开挖，进行初期支护；4、左侧导坑开挖，进行初期支护；5、右侧导坑开挖，进行初期支护；6、预留核心土开挖；7、仰拱开挖；Ⅷ、仰拱部支护；Ⅸ、仰拱回填浇筑；Ⅹ、拱墙防水板及二次衬砌。

图4-4-5三台阶七步开挖法施工程序及步骤图（4）大拱脚台阶开挖法大拱脚台阶开挖法施工程序及步骤见图4-4-6。

1、上部左侧开挖，回填大拱脚、进行初期支护；2、上部右侧开挖，回填大拱脚、进行初期支护；3、下部左侧开挖，进行初期支护；4、下部右侧开挖，进行初期支护；5、仰拱开挖；Ⅵ、仰拱部支护衬砌；Ⅶ、仰拱回填浇筑；Ⅷ、拱墙防水板及二次衬砌。

图4-4-6大拱脚台阶开挖法施工程序及步骤图CRD开挖法施工程序及步骤见图4-4-7。

1、左侧拱部开挖，进行初期、临时支护；2、左侧拱墙开挖，进行初期、临时支护；3、右侧拱部开挖，进行初期支护；4、右侧拱墙开挖，进行初期支护；5、仰拱开挖、支护；Ⅵ、仰拱回填浇筑；Ⅶ、拱墙防水板及二次衬砌。

隧道洞身开挖支护方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）隧道洞身开挖支护方案1.方案目的明确隧道开挖支护作业的工艺流程、操作要点和相应的工艺标准，指导现场施工，保证安全和质量。

2、编制依据1、施工合同文件2、设计文件3、施工组织设计4、同类施工经验3、编制范围Nakettiya隧道及Bambarenda隧道洞身开挖支护施工。

4、施工工艺及方法洞身开挖支护包括：超前支护、洞身开挖、初期支护。

暗洞开挖初支施工工艺开挖方法暗洞用台阶法开挖。

采用挖机开挖，人工配合修整，自卸车运渣。

开挖透视图开挖步骤图开挖初支施工工序正面示意图施工工序纵断面示意图施工步骤：边墙锚环向间距钢拱架间距为第1步：施作超前支护后，开挖上台阶，施作上台阶初期支护； 第2步：开挖左右侧下台阶并施作初期支护； 第3步：开挖隧底并施作仰拱初期支护封闭成环。

4.1.2台阶法施工工艺流程图台阶法施工工艺流程如下：超前支护施工 体系系：①第一类超前支护体系采用I 型×钢花管超前注浆加固地层。

钢花管外插角10°~15°，3.5m 长，环向间距为0.4m ，纵向间距2.4m 。

在拱部168°范围设置。

I 型超前支护纵断面示意图②第二类超前支护体系I采用II型×配合I型×钢花管超前注浆加固地层。

II型钢花管外插角30°~35°，3.5m长，环向间距为0.4m，纵向间距2.4m。

在拱部168°范围设置。

I型及II型钢花管错开布置。

III型配合I型超前小导管超前支护纵断面示意图2支护体系施工1、明暗交界处超前支护施工在进行暗洞开挖前，先进行超前支护施工。

施工步骤如下：1）在明暗交界处往暗洞方向按台阶法开挖上台阶，开挖进尺为30cm 。

2）架设型钢钢架。

（具体施工方法见后面初期支护工序） 3）超前小导管施工，施工流程如下：6~8mm ，孔间距15cm 30cm 。

隧道开挖施工方法及施工要点讲解1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：(1)I~IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

(2)有钻孔台车或自制作业台架及高效率装运机械设备。

(3)隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

隧道机械化施工，有三条主要作业线，见表施工特点:(1)开挖断面与作业空间大、干扰小；(2)有条件充分使用机械，减少人力；(3)工序少，便于施工组织与管理，改善劳动条件；(4)开挖一次成形，对围岩扰动少，有利于围岩稳定。

施工工序流程图：隧道全断面开挖施工工序流程见图1－1施工要点：(1)配备钻爆台车或多功能台架及高效率装运机械设备，由于开挖断面大，围岩相对稳定性降低，且每循环相对工作量较大，要求具有较强的开挖、出碴和相应的支护能力。

各工序使用的机械设备务求配套。

以缩短循环作业时间，合理采用平行交叉作业工序，提高施工进度。

(2)利用深孔爆破增加循环进尺，控制周边眼间距及角度改善光面爆破效果，减少超欠挖。

(3)及时施做初期支护，摸清开挖面前方地质情况，及时准备好应急措施，围岩条件变化时及时调整施工方法，以确保施工安全。

(4)有条件时采用导洞超前的开挖方法，合理组织施工保证隧道施工安全。

(5)二次衬砌及时施作，Ⅰ～Ⅱ级围岩二次衬砌距掌子面距离≤200m，Ⅲ级围岩≤80m。

(6)在软弱破碎围岩中使用全断面开挖时，应加强辅助施工方法设计与检查，加强动态量测与监控。

施工图片：2、台阶法施工台阶法开挖是将隧道设计断面分上半断面和下半断面两次（或上、中、下三个断面）开挖，台阶间控制一定距离，采用同时并行的隧道开挖施工方法。

适用条件：按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。
