高低压配电系统

高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。

它起到了保护和控制电路的作用，保障电能的安全可靠传输。

本文将从分类和特点两个方面来介绍高压低压配电柜。

一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。

1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。

它包括主配电柜、次级配电柜以及终端配电柜等。

（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。

它包括主变电站配电柜、支线配电柜以及变电所配电柜等。

2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。

它具有结构紧凑、安装方便等特点。

（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。

它特点是结构简单、拆装便捷。

3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。

适用于一些简单的电路控制需求，如手动切换电源。

（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。

它具有自动化程度高、响应速度快的特点。

二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。

1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。

2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。

3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。

4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。

5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。

6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。

高低压配电系统的基础知识
高低压配电系统是一种重要的电力设施，它能够安全可靠地将电
力从发电机或者变电站运送到用户，实现供电。

它由发电机、变压器、母线、支路保护器、开关、仪表和终端组成，每一个部分都具有自己
独特的功能。

发电机是高低压配电系统中最重要的设备，它负责产生电能，其
功率可以在发电机出口调节。

发电机负责变压器吸收电能。

变压器的
作用是把发电机的高压输出转换为低压输出，其电压可以在不同的低
压配电母线上根据需求调节。

母线是配电系统中非常重要的设备，它负责把变压器输出的电能
传输到各个用户手中。

母线上还有支路保护器，它可以对整个母线进
行保护，当母线短路或者断路时会起到自动分闸的作用。

开关是配电系统的重要部件，它主要负责控制母线的联结和断开，使得被控制的电力可以安全而可靠的传输，保证系统运行的安全性。

仪表是一种监视和测量的装置，它可以对输出的电量进行测量，
例如输出的电压电流方向等，也可以根据电压电流变化把信号反馈给
控制设备。

终端可以将电能安全可靠地传输至用户手中，并使它们能够顺利
发挥作用。

一般情况下，终端都有自己的配电装置，并且采用安全的
防腐蚀技术，以保障系统的安全性。

总之，高低压配电系统是一种关键性的电力设施，它由发电机、
变压器、母线、支路保护器、开关、仪表和终端组成，每一个部分都
具有自己独特的功能。

它不仅能够安全可靠地将电力从发电机或变压
站运送到用户，而且还能够满足用户对电力供应的精确要求。

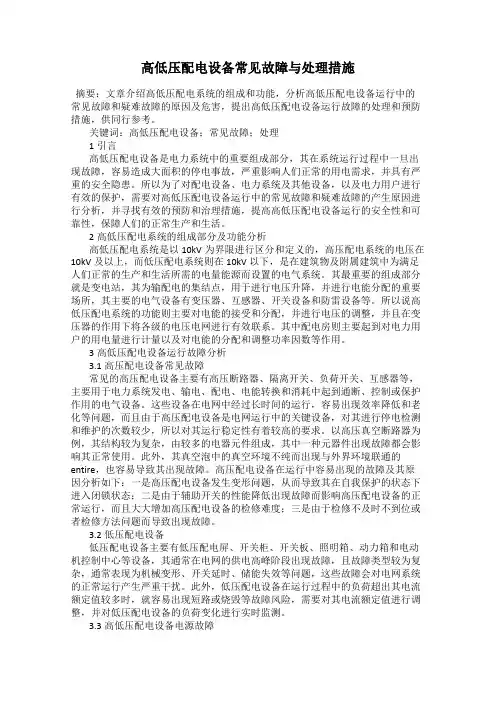

高低压配电设备常见故障与处理措施摘要：文章介绍高低压配电系统的组成和功能，分析高低压配电设备运行中的常见故障和疑难故障的原因及危害，提出高低压配电设备运行故障的处理和预防措施，供同行参考。

关键词：高低压配电设备；常见故障；处理1引言高低压配电设备是电力系统中的重要组成部分，其在系统运行过程中一旦出现故障，容易造成大面积的停电事故，严重影响人们正常的用电需求，并具有严重的安全隐患。

所以为了对配电设备、电力系统及其他设备，以及电力用户进行有效的保护，需要对高低压配电设备运行中的常见故障和疑难故障的产生原因进行分析，并寻找有效的预防和治理措施，提高高低压配电设备运行的安全性和可靠性，保障人们的正常生产和生活。

2高低压配电系统的组成部分及功能分析高低压配电系统是以10kV为界限进行区分和定义的，高压配电系统的电压在10kV及以上，而低压配电系统则在10kV以下，是在建筑物及附属建筑中为满足人们正常的生产和生活所需的电量能源而设置的电气系统。

其最重要的组成部分就是变电站，其为输配电的集结点，用于进行电压升降，并进行电能分配的重要场所，其主要的电气设备有变压器、互感器、开关设备和防雷设备等。

所以说高低压配电系统的功能则主要对电能的接受和分配，并进行电压的调整，并且在变压器的作用下将各级的电压电网进行有效联系。

其中配电房则主要起到对电力用户的用电量进行计量以及对电能的分配和调整功率因数等作用。

3高低压配电设备运行故障分析3.1高压配电设备常见故障常见的高压配电设备主要有高压断路器、隔离开关、负荷开关、互感器等，主要用于电力系统发电、输电、配电、电能转换和消耗中起到通断、控制或保护作用的电气设备。

这些设备在电网中经过长时间的运行，容易出现效率降低和老化等问题，而且由于高压配电设备是电网运行中的关键设备，对其进行停电检测和维护的次数较少，所以对其运行稳定性有着较高的要求。

以高压真空断路器为例，其结构较为复杂，由较多的电器元件组成，其中一种元器件出现故障都会影响其正常使用。

最新电力培训课件高低压配电系统培训xx年xx月xx日contents •高低压配电系统概述•高低压配电系统设备及选型•高低压配电系统设计与安装•高低压配电系统运行维护与检修•高低压配电系统的安全与防护目录01高低压配电系统概述高低压配电系统是指将电力能源通过配电设施进行分配，以提供给各种用电设备使用的系统。

定义具有高效、可靠、灵活和环保等特点，同时需要满足电力负荷日益增长的需求。

特点高低压配电系统的定义与特点组成高低压配电系统主要由电源、开关设备、导线、变压器、补偿装置、保护装置等组成。

分类根据电压等级和供电范围的不同，高低压配电系统可分为城市电网、工业电网和农村电网等。

高低压配电系统的组成与分类重要性高低压配电系统是现代电力系统的重要组成部分，对于保障电力能源的供应和满足生产生活用电需求具有重要意义。

应用高低压配电系统广泛应用于各种行业和领域，如工业、商业、农业、交通等，为经济社会的发展提供重要支撑。

高低压配电系统的重要性及应用02高低压配电系统设备及选型高压开关柜用于10kV及以下的高压开关设备，主要有进线柜、出线柜、联络柜等用于升高电压和降低电压，通常由一个或多个变压器组成用于测量和控制电路中的电流和电压，通常与电力变压器一起使用用于限制电流的突变，通常与电力变压器一起使用用于保护电力设备免受雷电和操作过电压的损害高压配电设备及选型电力变压器电抗器避雷器互感器低压配电设备及选型用于0.4kV及以下的低压开关设备，主要有进线柜、出线柜、联络柜等低压开关柜配电盘电缆分支箱补偿电容器柜用于分配电能的设备，包括电源开关、保护装置、测量仪表等用于将电缆分成多个分支，以便向不同负载供电用于补偿电力系统的无功功率，提高功率因数配电变压器及选型配电变压器的类型包括油浸式变压器、干式变压器等配电变压器的容量选择需要考虑负载的大小、性质和分布情况等因素配电变压器的安装位置选择应考虑便于操作、维护和管理，同时应尽量靠近负荷中心1电力电缆及选型23包括交联聚乙烯电缆、聚氯乙烯电缆、橡胶电缆等电力电缆的类型根据负载电流的大小和敷设条件等因素进行选择电力电缆的截面积选择包括直埋敷设、穿管敷设、桥架敷设等，应根据具体情况进行选择电力电缆的敷设方式选择03高低压配电系统设计与安装高压配电系统是电力系统的核心部分，其设计应遵循安全、可靠、高效的原则。

高低压变配电系统介绍1.高压供电系统1) 系统定义及组成高压是一个相对的概念，在邮电通信领域，我们通常所指的高压电源即为10KV电源（少量地方会用到35KV）。

我们自己局内的高压供电系统一般要完成进线、避雷、测量、计量、出线、联络等功能。

这些功能有些可以不必单独使用一台柜体，如进线和避雷，测量和避雷等等，经常会安装在同一个柜体内，以节省空间和投资。

另外，对于容量较小的局站（400KV A以内），根据国家规定，也可以不配置高压系统，而通过跌落式保险直接将10KV电源送入变压器。

2) 系统运行方式由于重要的通信局站往往不止有一路高压外市电引入，因此，使得高压供电系统有不同的主结线型式（是采用单母线或分段单母线）。

对于两路市电电源是主、备用运行或两路市电分段运行供电，当其一路市电停电及该路市电来电后的切换及投入方式又存在不同的选择。

两路市电引入时，高压系统运行时的切换方式通常有如下几种（具体根据工程实际情况或已确定的方案取舍）：a.当两路市电为主、备用时，两路进线开关的切换有如下三种方式：∙备用自投，主用自复。

∙备用自投，主用手动投入。

∙两路电源的切换均采用手动操作。

b. 当两路市电互为主、备用时，两路进线及母联开关的切换方式：∙母线分段，母联自投。

∙当主用市电停电后，备用市电开关自动投入，当备用市电停电后，主用市电开关自动投入。

c. 当两路市电电源均有容量限制（每路均小于总用电需求）时的切换方式：∙平时母线分段运行，当其中一路市电故障时，母联开关手动操作投入，由另一路市电供给故障回路变压器供电（此种联络方式应限制低压侧负荷不超过单线路容量）。

d. 平时母线分段运行，中间不设母联开关（有些地方供电部门要求），当其中一路市电停电时，则依靠低压系统母联开关进行联络，供保证负荷用电。

3) 高压配电设备的继电保护继电保护主要至对高压系统中的故障情况自动进行的保护措施。

对于保护装置的选择，目前我们一般选择微机综合保护监控装置。

高低压供配电系统设备维护保养工作标准无明显损坏或变形b)真空断路器表面应清洁干净，无油污或灰尘c)检查真空断路器机构是否灵活，操作是否正常d)检查真空断路器的接线是否松动或腐蚀e)检查真空断路器的绝缘状况是否良好3手动机构检修a)检查手动机构的操作是否正常b)检查手动机构的接线是否松动或腐蚀c)检查手动机构的绝缘状况是否良好4二次回路检修a)检查二次回路的接线是否松动或腐蚀b)检查二次回路的绝缘状况是否良好5绝缘试验a)进行介质强度试验b)进行绝缘电阻测试6防护接地检查a)检查防护接地装置是否正常b)检查接地电阻是否符合要求7测试a)进行电气参数测试，如电压、电流、功率等b)进行保护功能测试，如过流、欠压、过压等8记录a)记录检修情况及发现问题b)记录检修日期、检修人员、检修结果二、消防系统设备维护保养工作标准消防泵检修规程1.范围本规程规定了消防泵的检修周期、检修项目及质量标准、检修工艺等有关内容。

本规程适用于消防泵设备及其操作机构的维护和检修。

2.检修周期与检修项目表1 消防泵检修周期检修类别XXX大修每年一次。

检修周期在投入运行后的1年内和以后每间隔3年大修一次。

运行过程发现异常或在承受短路电流后应进行大修。

每当消防泵出现异常或故障时，应进行检修。

建议由专业XXX进行检测维修。

3.检修内容3.1小修项目和内容3.1.1清洗消防泵及其周围环境3.1.2检查消防泵的电气部分，如电机、电缆、控制柜等3.1.3检查消防泵的机械部分，如轴承、轴封、机械密封等3.1.4检查消防泵的防护装置，如过载保护、漏电保护等3.1.5检查消防泵的出水管道及阀门，确保畅通3.2大修项目和内容3.2.1包括小修内容3.2.2拆卸消防泵，清洗零部件3.2.3更换消防泵的易损件，如轴承、轴封、机械密封等3.2.4检查消防泵的电气部分，更换老化或损坏的电缆、电机等3.2.5检查消防泵的机械部分，更换老化或损坏的零部件3.2.6检查消防泵的防护装置，更换老化或损坏的保护装置3.2.7重新安装消防泵，进行试运行4.检修工艺及质量标准表2 消防泵检修工艺及质量标准序号1检修项目消防泵拆卸检修标准内容备注2清洗零部件a)清洗消防泵的各个零部件b)清洗消防泵周围的环境3更换易损件a)更换轴承、轴封、机械密封等易损件b)更换老化或损坏的电缆、电机等4检查防护装置a)检查过载保护、漏电保护等防护装置是否正常b)更换老化或损坏的防护装置5试运行a)重新安装消防泵b)进行试运行，确保正常运转6记录a)记录检修情况及发现问题b)记录检修日期、检修人员、检修结果三、空调设备维护保养工作标准空调机组检修规程1.范围本规程规定了空调机组的检修周期、检修项目及质量标准、检修工艺等有关内容。

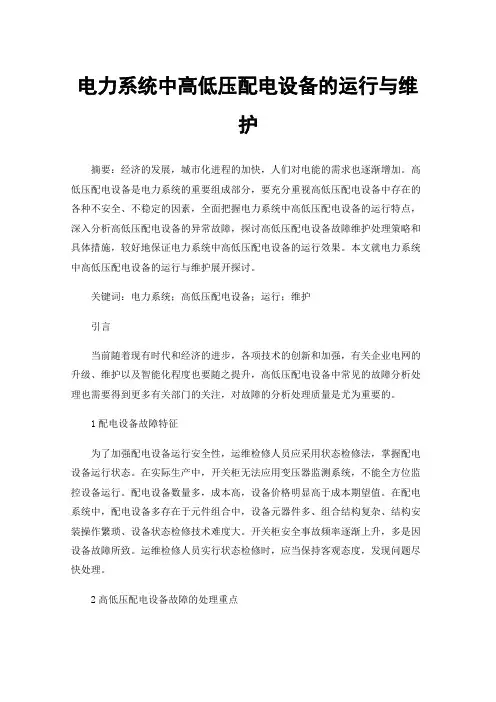

电力系统中高低压配电设备的运行与维护摘要：经济的发展，城市化进程的加快，人们对电能的需求也逐渐增加。

高低压配电设备是电力系统的重要组成部分，要充分重视高低压配电设备中存在的各种不安全、不稳定的因素，全面把握电力系统中高低压配电设备的运行特点，深入分析高低压配电设备的异常故障，探讨高低压配电设备故障维护处理策略和具体措施，较好地保证电力系统中高低压配电设备的运行效果。

本文就电力系统中高低压配电设备的运行与维护展开探讨。

关键词：电力系统；高低压配电设备；运行；维护引言当前随着现有时代和经济的进步，各项技术的创新和加强，有关企业电网的升级、维护以及智能化程度也要随之提升，高低压配电设备中常见的故障分析处理也需要得到更多有关部门的关注，对故障的分析处理质量是尤为重要的。

1配电设备故障特征为了加强配电设备运行安全性，运维检修人员应采用状态检修法，掌握配电设备运行状态。

在实际生产中，开关柜无法应用变压器监测系统，不能全方位监控设备运行。

配电设备数量多，成本高，设备价格明显高于成本期望值。

在配电系统中，配电设备多存在于元件组合中，设备元器件多、组合结构复杂、结构安装操作繁琐、设备状态检修技术难度大。

开关柜安全事故频率逐渐上升，多是因设备故障所致。

运维检修人员实行状态检修时，应当保持客观态度，发现问题尽快处理。

2高低压配电设备故障的处理重点对于高压配电设备产生故障时，可以根据具体问题分析具体原因。

比如，某些元件由于自身属于易耗件，因此在使用和响应、运行时间较久之后，可能会导致部分功能和性能下降，产生老化，外观形变等情况。

因此，应该及时对其进行更换，来减少电网出现断电等故障和影响，可以由专门的技术人员进行既继电保护实验和高压强电实验。

另外，对于一些损耗较快的元件进行统一的记录和排查，定期进行更换，让高压系统中的关键板块得到保证，确保其不会出现负荷开关位移的情况。

可以重点考虑复合开关面板失灵等问题的解决方式，以及配电线路老化、辅助开关装置不响应等故障的处理和排查。

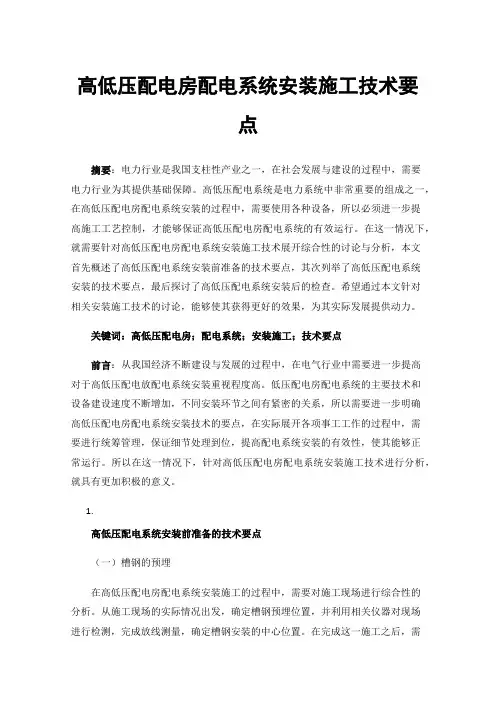

高低压配电房配电系统安装施工技术要点摘要：电力行业是我国支柱性产业之一，在社会发展与建设的过程中，需要电力行业为其提供基础保障。

高低压配电系统是电力系统中非常重要的组成之一，在高低压配电房配电系统安装的过程中，需要使用各种设备，所以必须进一步提高施工工艺控制，才能够保证高低压配电房配电系统的有效运行。

在这一情况下，就需要针对高低压配电房配电系统安装施工技术展开综合性的讨论与分析，本文首先概述了高低压配电系统安装前准备的技术要点，其次列举了高低压配电系统安装的技术要点，最后探讨了高低压配电系统安装后的检查。

希望通过本文针对相关安装施工技术的讨论，能够使其获得更好的效果，为其实际发展提供动力。

关键词：高低压配电房；配电系统；安装施工；技术要点前言：从我国经济不断建设与发展的过程中，在电气行业中需要进一步提高对于高低压配电放配电系统安装重视程度高。

低压配电房配电系统的主要技术和设备建设速度不断增加，不同安装环节之间有紧密的关系，所以需要进一步明确高低压配电房配电系统安装技术的要点，在实际展开各项事工工作的过程中，需要进行统筹管理，保证细节处理到位，提高配电系统安装的有效性，使其能够正常运行。

所以在这一情况下，针对高低压配电房配电系统安装施工技术进行分析，就具有更加积极的意义。

1.高低压配电系统安装前准备的技术要点（一）槽钢的预埋在高低压配电房配电系统安装施工的过程中，需要对施工现场进行综合性的分析。

从施工现场的实际情况出发，确定槽钢预埋位置，并利用相关仪器对现场进行检测，完成放线测量，确定槽钢安装的中心位置。

在完成这一施工之后，需要进行进一步的加固工作，保证后续电气设备安装施工更加有效。

在槽钢固定完成之后，还需要完成打孔处理工作。

在这一过程中，需要与施工图纸进行对比，避免出现偏差。

在完成槽钢安装施工之后，需要使用砂纸对其进行打磨，避免表面生锈，并在槽钢表面涂抹防护层，避免在后续施工的过程中，出现生锈的情况。

高低压配电一、交流高压配电系统较大的通信局、长途通信枢扭大楼为保证高质量的稳定市电，以及供电规范要求（超过600KVA变压器），一般都由市电高压电网供电。

为保证供电的可靠性，通常都从两个不同的变电站引入两路高压，其运行方式为用一、备一，并且不实行与供电局建立调度关系的调度管理，同时要求两路电源开关（或母联开关）之间加装机戒连锁或电气连锁装置，以避免误操作或误并列。

为控制两路高压电源，常用成套高压开关柜，开关柜的一次线路可根据进出线方案、电路容量、变压器台数和保护方式先用若干一次线路方案的高压开关柜组成高压供电系统。

目前大多数较大的通信局、长途通信枢扭大楼多选用单母线用断路器分段的方式供电，其系统图1-2-1如下：图1-2-1 10kv高压系统图来自两个不同供电局变电站的两路高压经户外隔离开关、电流互感器、高压断路器接到高压母线，然后经隔离开关、计量柜、测量及避雷器柜、出线柜接到降压变压器。

1、电力系统的供电质量要求和电压标准我国发电厂的发电机组输出额定电压为3.15～20kV。

为了减少线路能耗、压降，经发电厂中的升压变电所升压至35～500kV，再由高压输电线传送到受电区域变电所，降压至6～10kV，经高压配电线送到用户配电变电所降压至380V 低压，供用电设备使用。

对于用电设备来说，它的额定电压规定与同级电力网线路额定电压相等。

发电机的额定电压比电网电压高5％是考虑到负荷电流导致在线路上产生压降损失。

变压器在与发电机直接相联时(通常为升压变压器)，它的一次线圈额定电压应与发电机额定电压相同。

即高于同级线路额定电压的5%；不与发电机直接相联时，即相当于线路上的用户设备时(通常为降压变压器)，其一次线圈的额定电压应与线路的额定电压相等。

变压器二次线圈的额定电压是指变压器一次侧加入额定电压，而二次侧开路的电压即空载电压，而在满载时二次线圈内有约5％的电压降。

因此。

如果变压器二次侧供电线路较长，则变压器二次侧线圈的额定电压一方面要考虑补偿变压器内部5％的阻抗电压降，另一方面还要考虑线路上的压降损失需高于线路额定电压5％。

高低压配电设备常见故障的分析与处理高低压配电设备是电力系统中非常重要的组成部分，它负责将电力输送到各个用电设备中，是保障电力系统运行稳定的关键环节。

高低压配电设备在长期运行过程中难免会出现一些故障，这些故障如果不能及时发现和处理，可能会对电力系统的正常运行造成严重影响。

对高低压配电设备常见故障的分析与处理是至关重要的。

本文将从高低压配电设备常见故障的原因、表现及处理方法等方面进行详细的介绍，希望能够对读者有所帮助。

一、高低压配电设备常见故障的原因1. 设备老化：设备长期运行后，其内部元器件和连接线路会因为电磁热效应和机械磨损而逐渐老化，从而导致设备性能下降和故障频发。

2. 设备过载：如果设备长时间运行在超负荷状态下，会导致设备内部元器件温升过高，从而损坏设备，甚至引发火灾等严重后果。

3. 环境因素：高低压配电设备的安装环境如果存在过高的湿度、腐蚀性气体或者灰尘等，会对设备的绝缘性能和外壳造成损坏，从而引发故障。

4. 操作不当：在设备的安装、使用和维护过程中，如果操作不当或者维护不及时，则会增加设备的故障风险。

1. 过载保护器跳闸：设备长时间运行在过载状态下时，会导致过载保护器跳闸，停止供电，这时应该及时排除负载过载的原因，避免继续造成设备损坏。

2. 温度升高：设备工作温度持续升高，超过正常范围时，应立即停止使用设备，并检查设备内部通风情况和散热设施，及时处理。

3. 异常声音：设备运行时发出异常噪音，可能是设备内部零部件断裂或者磨损，此时需要立即停机检查，并进行维修处理。

4. 设备漏电：设备外壳感觉电流或者检测到漏电时，应该立即停机检查，确保设备绝缘性能没有受损。

1. 及时维护：定期进行设备的维护保养工作，如清洁设备表面、检查线路连接器的松动情况、检查设备内部绝缘性能等，确保设备的正常运行和安全使用。

2. 增加故障监测：对设备安装故障监测设备，如温度传感器、电流监测仪等，在设备出现故障前及时发现问题并进行处置。
