配电系统介绍

供配电系统及设备概述1. 引言供配电系统及设备是电力系统中一个重要的组成部分，负责将发电厂生成的电能输送到各个用户，同时保证供电的稳定性和安全性。

本文将对供配电系统及其主要设备进行概述，介绍其基本原理和功能。

2. 供配电系统概述供配电系统是将发电厂的输电系统与用户的配电系统相连接的电力网络。

它包括三个主要部分：发电系统、输电系统和配电系统。

2.1 发电系统发电系统是由一台或多台发电机组成的系统，它将机械能转化为电能。

常见的发电机包括燃气轮机、蒸汽轮机和水轮机等。

发电系统一般分为高压发电系统和低压发电系统，其中高压发电系统主要用于将电能输送到变电站。

2.2 输电系统输电系统是将发电厂产生的电能通过高压输电线路输送到各个变电站的系统。

输电系统一般采用高压电缆或架空输电线路进行输电。

高压输电线路常见的有220kV、500kV等不同电压等级，以满足不同距离和功率的输送要求。

2.3 配电系统配电系统是将从变电站输送过来的电能进行分配，最终供应给各个用户的系统。

配电系统通常包括变电站、配电变压器、配电线路等设备。

根据供电范围的不同，配电系统可以分为高压配电系统和低压配电系统。

3. 主要设备概述供配电系统涉及到多种设备，下面将简要介绍几种主要设备的基本原理和功能。

3.1 变电站变电站是连接输电系统和配电系统的重要环节，主要功能是将输电系统提供的高压电能转变为适用于配电系统的低压电能。

变电站通常包括变压器、断路器、隔离开关等设备。

3.2 配电变压器配电变压器用于将变电站输送过来的高压电能转变为适用于用户的低压电能。

它具有降压、隔离和稳压的功能，保证电能正常供应给用户。

3.3 配电线路配电线路将从配电变压器输出的低压电能输送到用户。

配电线路一般采用铜线或铝线制成，根据功率的不同，可以分为主干线和支线，以满足不同用户的用电需求。

3.4 断路器与隔离开关断路器和隔离开关是保护供配电系统安全运行的重要设备。

断路器主要用于在电路中发生过载或短路时自动切断电路，防止电气事故的发生；隔离开关用于切断供电系统与用户设备之间的电气连接，以便进行维修和检修工作。

简述室内配电系统-回复【室内配电系统】室内配电系统是建筑电气工程的重要组成部分，它负责将电力从外部高压电网引入建筑物内，并通过一系列的分配、控制和保护装置，将电能安全、有效地输送至各个用电设备和终端用户。

本文将从配电系统的构成、工作原理、设计原则以及常见设备等方面逐步展开介绍。

一、室内配电系统的构成1. 进线部分：主要包括高压开关柜或低压配电柜（箱），这是配电系统的起点，用于接受来自城市电网或其他电源的高压电能，并通过变压器进行降压处理，使之转换为适合室内使用的低压电能。

2. 配电主干线：经过降压后的电能通过主母线系统分配到各楼层或者主要功能区域的配电间，这一阶段通常采用封闭式母线槽或电缆桥架等设备，确保电能传输的安全性和稳定性。

3. 分配电箱：在每个功能区或楼层设置分配电箱（如照明配电箱、动力配电箱等），实现对电能的进一步细分和管理。

分配电箱内装有断路器、熔断器等元件，可以按照不同负荷需求进行分路控制与保护。

4. 末端线路及插座：电能最终会通过分支线路连接到各类插座、灯具、电器设备等终端用电点，满足日常生产和生活用电需求。

二、室内配电系统的工作原理室内配电系统的核心工作原理基于电能的传输、转换和分配。

首先，高压电能在进线部分经过开关设备和变压器转变为低压电能；然后，低压电能通过主干线系统均匀地输送到各个分配电箱；在分配电箱内部，根据负荷类型和大小的不同，通过断路器等保护装置合理分配到各分支回路；最后，分支回路将电能送达各个终端用电设备。

三、室内配电系统的设计原则1. 安全性：配电系统设计首要考虑的是人身安全和设备安全，要确保在任何情况下，无论正常运行还是故障状态，都能有效防止触电、火灾等安全事故的发生。

2. 可靠性：保证供电连续性和稳定性，包括选用高品质的电气设备，合理布局配电线路，设置必要的备用电源和应急照明系统等。

3. 经济性：在满足安全和可靠性的前提下，尽量降低初期投资成本和运营维护成本，例如合理选择电缆截面、优化配电路径、提高设备使用效率等。

家庭配电系统原理
家庭配电系统是指将电力从电源送到家庭各个用电设备的系统。

它的工作原理可以简要概括为以下几个步骤：
1. 电力供应：家庭配电系统接收来自电网的交流电，一般为220V或110V的标准电压。

这个步骤由电力公司完成。

2. 主配电盘：电力进入家庭后，首先连接到主配电盘。

主配电盘是一个控制中心，它有一个主开关，可以控制将电力送到不同的回路。

主配电盘也提供了短路和过载保护功能，以保护电路和设备。

3. 回路划分：主配电盘将电力分配到不同的回路，供应给各个用电设备。

回路划分主要是为了方便管理和控制，同时也可以提供个性化的电力分配。

4. 分配盘：每个回路都有一个分配盘，用于连接和控制该回路的电力。

分配盘上通常有熔断器或者断路器，以保护该回路免受电路故障的影响。

5. 电缆和插座：从分配盘出来的电力通过电缆传输到不同的插座，供应给各种家庭用电设备。

插座通常采用标准的插座和插头设计，以确保安全和兼容性。

6. 接地系统：家庭配电系统还包括一个接地系统，用于将电流不正常引导到地，以保护人身安全和设备。

总之，家庭配电系统通过合理划分回路、分配电力，并配备相应的保护装置，将电力从电源送到家庭各个用电设备，同时确保安全和可靠的电力供应。

低压配电系统三种形式
一、柔性配电系统
柔性配电系统是一种灵活的、可靠的低压配电系统，它能够自动根据
变化的负荷来进行配置，以确保安全、可靠的供电。

特点是规模小，控制
范围大，便于携带和安装，可以快速响应不同的工况。

相比传统的低压配
电系统，柔性配电系统具有更小的成本、更高的效率和更高的可靠性。

它
主要用于提供电力给小规模的建筑物或场所，如家庭、社区、停车场、商
店等。

二、自动配电系统
自动配电系统是一种用于自动控制的低压配电系统，它能够快速地响
应变化的负荷，自动调节和控制配电系统，以确保安全可靠的供电。

它主
要用于中小规模的建筑物或场所，如公寓、办公楼、医院、学校等，具有
节能减排、安全可靠、成本低廉的优势。

三、熔断器配电系统
熔断器配电系统是一种简单的、安全可靠的低压配电系统，它能够快
速的断开发生故障的路线，以防止电路发生过载。

它主要用于小规模的建
筑物或场所，如办公楼、家庭、商店、酒店等，具有安全可靠、成本低廉、操作简单的优势。

同时，熔断器配电系统还可以实现节能减排、基础设施
改造等功能。

电力系统配电系统配电系统是电力系统中的重要组成部分，其作用是将发电厂产生的高压电能通过变压器降压为适合用户使用的低压电能，并将其送至各个用户用电设备。

在现代社会，电力是人们生活和工作的基础设施之一，配电系统的可靠性和安全性对于保障电力供应的稳定性至关重要。

一、配电系统的组成配电系统主要由以下几个部分组成：1. 发电厂：发电厂是配电系统的起始点，通过发电机将机械能转化为电能，并通过变压器提高电压，以减小输电损耗。

2. 输电线路：输电线路将发电厂产生的高压电能传输到不同的配电站，减小输电损耗需要采用较高的输电电压。

3. 配电站：配电站是配电系统中的一个重要环节，通过变电装置将输电线路的高压电能降压，并通过配电变压器将电压进一步降低，以便提供给用户使用。

4. 配电网络：配电系统中的配电网络将配电站提供的低压电能分配到各个用户用电设备，包括住宅、商业和工业设备等。

5. 电能计量装置：电能计量装置用于测量用户的用电量，以便进行电能计费和统计分析。

二、配电系统的运行与维护为保证配电系统的可靠运行，需要进行定期的维护和检修工作，主要包括以下几个方面：1. 定期巡视：配电系统的运行需要进行定期巡视，以发现潜在的故障隐患，包括检查设备的运行状态和温度、检查线路的绝缘状况等。

2. 检修维护：对于出现故障或异常的设备，需要进行及时的检修和维护，包括更换损坏的零部件、修复绝缘破损等。

3. 预防性维护：为减少设备故障的发生，需要进行预防性维护，包括定期更换老化的设备、进行设备的润滑和清洁等。

4. 故障排除：当配电系统出现故障时，需要及时排除故障，保证用户的用电需求。

5. 配电系统的改进与升级：随着社会的发展和用户的用电需求的变化，配电系统需要不断进行改进和升级，以提高其可靠性和安全性。

三、配电系统的发展趋势随着科技的不断进步，配电系统也在不断发展演变，未来的配电系统将具有以下几个特点：1. 智能化：配电系统将实现智能监控和自动化控制，提高运行的可靠性和效率。

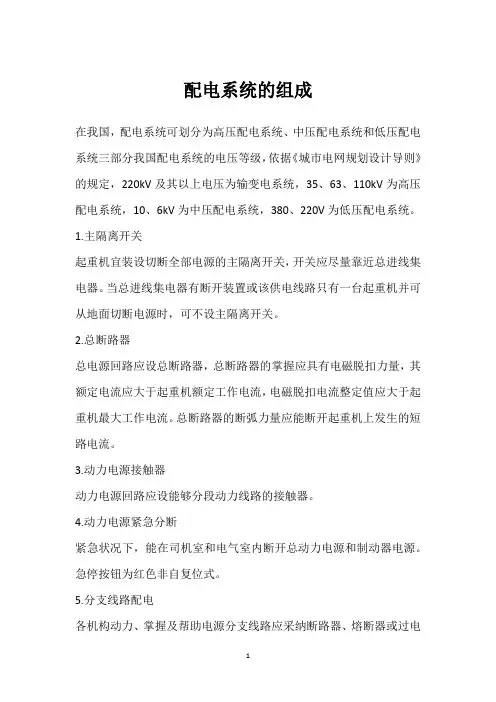

配电系统的组成
在我国，配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分我国配电系统的电压等级，依据《城市电网规划设计导则》的规定，220kV及其以上电压为输变电系统，35、63、110kV为高压配电系统，10、6kV为中压配电系统，380、220V为低压配电系统。

1.主隔离开关
起重机宜装设切断全部电源的主隔离开关，开关应尽量靠近总进线集电器。

当总进线集电器有断开装置或该供电线路只有一台起重机并可从地面切断电源时，可不设主隔离开关。

2.总断路器
总电源回路应设总断路器，总断路器的掌握应具有电磁脱扣力量，其额定电流应大于起重机额定工作电流，电磁脱扣电流整定值应大于起重机最大工作电流。

总断路器的断弧力量应能断开起重机上发生的短路电流。

3.动力电源接触器
动力电源回路应设能够分段动力线路的接触器。

4.动力电源紧急分断
紧急状况下，能在司机室和电气室内断开总动力电源和制动器电源。

急停按钮为红色非自复位式。

5.分支线路配电
各机构动力、掌握及帮助电源分支线路应采纳断路器、熔断器或过电
流爱护继电器，供应过电流爱护力量。

当三相动力电路采纳熔断器爱护时，应具有却像爱护功能。

配电系统方案在现代社会，电力是人类生产、生活和发展的重要能源。

而配电系统作为电力的重要组成部分，负责将发电厂产生的电能传输到各个终端用电设备，对于确保电力的安全和可靠供应起着至关重要的作用。

本文将就配电系统方案展开讨论，探讨不同类型的配电系统以及其特点。

一、低压配电系统低压配电系统是最常见的一种配电系统，其电压等级通常在400V以下。

低压配电系统主要用于家庭、商业和工业领域的用电设备，例如家庭照明、电脑、电视、电动机等。

低压配电系统的电能损耗较小，成本相对较低，但是其输电距离有限，限制了其应用范围和输送能力。

二、中压配电系统中压配电系统的电压等级一般在1kV到35kV之间，可以用于远距离输电和供电。

中压配电系统适用于大型工厂、商业建筑和大规模住宅区等需求大电量的场所。

与低压配电系统相比，中压配电系统可以实现较长距离的输电，但其设备成本较高，对电气安全的要求也更加严格。

三、高压配电系统高压配电系统的电压等级一般在35kV以上，通常用于城市电网和工业园区等大型电力供应场所。

高压配电系统具有输电能力强、电能损耗小的优势，能够实现远距离大容量的输电。

高压配电系统对设备的要求非常严格，可靠性和安全性是其设计和运行的重点考虑因素。

四、智能配电系统随着信息技术的发展，智能配电系统逐渐崭露头角。

智能配电系统通过应用现代化的传感器、通信和控制技术，实现对电力系统的监测、管理和控制，提高电力系统的可靠性和效率。

智能配电系统具有自动化程度高、故障检测和排除能力强等特点，为电力设备的运行和维护提供了更加便捷和可靠的手段。

五、可再生能源与配电系统随着可再生能源在电力领域的应用逐渐推广，配电系统方案也逐渐发生了变革。

传统的配电系统主要依赖于发电厂产生的燃煤、石油等传统能源，而可再生能源则包括太阳能、风能、水能等清洁能源。

这些可再生能源的供电方式与传统能源不同，配电系统方案需要结合这些特点进行调整和优化，以更好地适应未来能源发展的需求。

高低压变配电系统介绍1.高压供电系统1) 系统定义及组成高压是一个相对的概念，在邮电通信领域，我们通常所指的高压电源即为10KV电源（少量地方会用到35KV）。

我们自己局内的高压供电系统一般要完成进线、避雷、测量、计量、出线、联络等功能。

这些功能有些可以不必单独使用一台柜体，如进线和避雷，测量和避雷等等，经常会安装在同一个柜体内，以节省空间和投资。

另外，对于容量较小的局站（400KV A以内），根据国家规定，也可以不配置高压系统，而通过跌落式保险直接将10KV电源送入变压器。

2) 系统运行方式由于重要的通信局站往往不止有一路高压外市电引入，因此，使得高压供电系统有不同的主结线型式（是采用单母线或分段单母线）。

对于两路市电电源是主、备用运行或两路市电分段运行供电，当其一路市电停电及该路市电来电后的切换及投入方式又存在不同的选择。

两路市电引入时，高压系统运行时的切换方式通常有如下几种（具体根据工程实际情况或已确定的方案取舍）：a.当两路市电为主、备用时，两路进线开关的切换有如下三种方式：∙备用自投，主用自复。

∙备用自投，主用手动投入。

∙两路电源的切换均采用手动操作。

b. 当两路市电互为主、备用时，两路进线及母联开关的切换方式：∙母线分段，母联自投。

∙当主用市电停电后，备用市电开关自动投入，当备用市电停电后，主用市电开关自动投入。

c. 当两路市电电源均有容量限制（每路均小于总用电需求）时的切换方式：∙平时母线分段运行，当其中一路市电故障时，母联开关手动操作投入，由另一路市电供给故障回路变压器供电（此种联络方式应限制低压侧负荷不超过单线路容量）。

d. 平时母线分段运行，中间不设母联开关（有些地方供电部门要求），当其中一路市电停电时，则依靠低压系统母联开关进行联络，供保证负荷用电。

3) 高压配电设备的继电保护继电保护主要至对高压系统中的故障情况自动进行的保护措施。

对于保护装置的选择，目前我们一般选择微机综合保护监控装置。

机房配电系统机房配电系统是指为机房内各种设备提供电力的系统。

这个系统的设计和运行对于机房的正常运作至关重要。

以下是机房配电系统的一般介绍：1.电源接入：机房通常会有多个电源接入点，以确保电力的可靠性。

这可能包括主电网供电、备用发电机组、UPS（不间断电源）等。

2.主配电柜：电力首先通过主配电柜进行分配。

主配电柜通常包含主断路器、电能计量设备等。

从这里开始，电力将被分配到不同的次级电路。

3.次级配电柜：主配电柜连接到多个次级配电柜，这些配电柜负责将电力传送到不同的设备或设备组。

每个次级配电柜都有其独立的保护和控制设备。

4.电缆和线缆：机房配电系统中使用各种电缆和线缆，以确保电力传输的效率和安全性。

这些电缆通常需要符合特定的标准和规范。

5.UPS（不间断电源）：为了确保在主电源故障时机房设备的持续供电，通常会使用UPS系统。

UPS可以提供短时间的电力备份，以便在电力中断时平稳过渡到备用电源。

6.发电机组：为了应对长时间的电力中断，机房可能配备备用发电机组。

这些发电机组可以在主电源失效时提供长时间的备用电力。

7.监控和控制系统：机房配电系统通常配备监控和控制系统，用于实时监测电力的状态、负载情况以及设备的运行状态。

这有助于及时发现问题并采取相应的措施。

8.安全性和可靠性：机房配电系统的设计注重安全性和可靠性。

采取必要的防护和保护装置，确保设备和人员在任何情况下都能得到有效的保护。

总体而言，机房配电系统的设计和管理是确保机房设备正常运行的关键因素，它需要综合考虑电力的可用性、稳定性、备份机制以及迅速应对故障的能力。

第一章概述1.名词解释1）配电系统：配电区域内的配电线及配电设施的总称。

它由变电站、配电站、配电变压器及二次变电站以下各级线路、发电厂直配线路和进户线及用电设备组成。

2）配电系统自动化:（DSA)“是利用现代电子、计算机、通信及网络技术,将配电网在线数据和离线数据等配电网数据和用户数据、电网结构和地理图形进行信息集成,构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。

”3）SCADA：（SCADA系统)即数据采集与监视控制系统。

是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

4）SA（变电站自动化)：包括配电所、开关站自动化。

它是利用现代计算机技术、通信技术将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。

5）FA（馈线自动化）:包括故障自动隔离和恢复供电系统，馈线数据检测和电压、无功控制系统.主要是在正常情况下，远方实时监测馈线分段开关与联络开关的状态及馈线电流、电压情况,并实现线路开关的远方分合闸操作；在线路故障时，能自动的记录故障信息、自动判别和隔离馈线故障区段以及恢复对未故障区段的供电.6）DMS（配电管理系统）：就是利用当前先进的计算机监控、网络通信、数据处理技术对配电的运行工况进行监视、控制，并对其设备、图纸和日常工作实现离线、在线管理，提高配电运行的可靠性和故障自动分段、故障快速处理.包括配电网SCADA、配电网的负荷管理功能(LM）和一些配电网分析软件（DPAS),如网络拓扑、潮流、短路电流计算、电压/无功控制、负荷预报、投诉电话处理、变压器设备管理等。

配电系统的常识1、三相交流电：由三个频率相同、相位差互差120o角的交流电路组成的电力系统，叫三相电流。

2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、高压熔断器，母线、电力电缆、电压互感器、电抗器等。

3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

4、高压断路器：又称高压开关，它不公可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善灭弧结构和足够的断流能力。

5、负荷开关：负荷开关的构造和隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

6、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。

7、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

8、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

9、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11、跨步电压：如果地面上水平距离为0.8M的两点之间有电位差,当人体两脚接触该两点,则在人体上将承受电压,此电压称为跨步电压,最大的跨步电压出现在离接地体的地面水平距离0.8处与接地体之间。

12、相序：就是相们的顺序，是交流电瞬时值从负值向正值变化经过零值的依次顺序。

13、电力系统：电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。

第四章供配电系统1. 概述供配电系统是指电力系统中负责电能供应和配电的电力系统，包括电源、馈线、变电、配电与用电，对于建筑物内部的供电、照明和动力等均有至关重要的作用。

在现代建筑设计中，供配电系统设计尤为重要，因此本文将对供配电系统的设计及应用进行深入探究。

2. 供配电系统的构成供配电系统是由如下四个部分组成：2.1 电源系统电源系统主要由供电变压器、母线、断路器、保险丝等组成。

供电变压器将高压电缆通过变压器变为低压电缆供电，母线作为电源的接口，将电能分配给馈线和用电设备，断路器和保险丝则主要用于保护电路。

2.2 馈线系统馈线系统是指连接电源系统和变电系统之间的电缆，包括高压线、中压线和低压线，其中高压线主要用于长距离输送电能，而中压和低压线主要用于短距离输送电能。

2.3 变电系统变电系统是将电能从高压线输送到建筑物内部的电缆，包括变电站、变压器、电缆等。

变电站主要负责将高压线变成中压或低压线并且将电能传送到建筑物内部的电缆上。

变压器则负责将电能从高压电缆中传输出来，使其通过电缆变为低压线供应给建筑物内部的用电设备。

2.4 配电系统配电系统是将电能从变电系统传输到建筑物内部的电缆，包括低压配电系统和照明配电系统。

低压配电系统主要为建筑物内主要用电设备供电，例如电梯、冷却水系统等等。

照明配电系统主要为建筑物内的照明设备供电。

3. 供配电系统的设计供配电系统的设计要考虑很多因素，例如供电方式、电流承受能力、电缆长度等等。

通常会按照如下步骤进行设计：3.1 确定用电负荷在进行供配电系统的设计时，首先需要确定用电负荷的大小，这将有助于决定所需配电系统的容量大小和能力。

3.2 确定供电方式供电方式分为两种：直接供电和间接供电，直接供电是指电源直接通过电缆供电给建筑物内的设备，间接供电是指电源通过变压器、母线、断路器等设备间接供电。

3.3 计算电缆长度电缆长度是供配电系统设计中较为关键的因素之一，因为它将直接影响到供电效率和稳定性。

输配电系统介绍范文输配电系统是指电力从电源点开始经过输电线路、变电站等设备经过输电线路、变电站等设备转换、分配、调控，并最终供应给用户的电力系统。

它是电力系统中重要的组成部分，承担着输送电力和调控电能的功能，是现代电力系统能够高效运行的基础。

电源是输配电系统的起始点，通常指发电厂、火电站、风电站、太阳能发电站等。

电源将能量转化为电能，通过输电线路输入输配电系统。

输电线路是输送电能的主要通道，它可以分为高压输电线路、中压输电线路和低压输电线路。

高压输电线路通常用于远距离长距离电能输送，中压输电线路用于近距离短距离输送，而低压输电线路主要用于将电能输送到用户终端。

变电站是电能转换和分配的重要环节，它接收来自输电线路的高压电能，并将其转换为适合供应给用户的电能，同时通过变压器将电能分配到不同的配电网络中。

变电站还负责对电能进行质量检测、调控和保护，确保电能供应的稳定和可靠性。

配电变压器是将高压电能转换为低压电能的关键设备，它通常位于变电站的底部，将高压电能降压后供应给用户。

配电变压器还可以根据不同的需求进行调整，以满足用户终端的用电需求。

配电网络是输配电系统的末端，它将电能分配到各个用户终端，如工厂、商业建筑、居民住宅等。

配电网络通常分为低压配电网络和电力线路两大类，低压配电网络主要用于供应居民和商业用户，而电力线路主要用于供应大型工业用户。

输配电系统的运行和管理离不开监测与控制系统。

监测与控制系统可以实时监测输配电系统的运行状态，包括电能传输、电能质量和设备运行情况等。

通过监测和控制系统，可以发现并排除系统中的故障、提高系统的运行效率和可靠性。

总之，输配电系统是现代电力系统中不可或缺的一部分。

它通过输电线路、变电站等设备将电能从电源传输到用户，同时通过配电变压器和配电网络将电能分配给各个用户终端。

输配电系统承担着电力传输、电能调控和质量管理等功能，是实现电能供应的关键组成部分。

通过科学的运行和管理，输配电系统可以提高电力传输效率，保障用户用电需求和电网安全稳定。
