PCM编码原理

一、PCM设备的简介在光纤通信系统中，光纤中传输的是二进制光脉冲"0"码和"1"码，它由二进制数字信号对光源进行通断调制而产生。

而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM(pulse code modulation)，即脉冲编码调制。

二、PCM设备的工作原理光发送端组成从PCM设备送来的电信号是适合PCM传输的码型，为HDB3码或CMI码。

信号进入光发送机后，首先进入输入接口电路，进行信道编码，变成由"0"和"1"码组成的不归零码(NRZ)。

然后在码型变换电路中进行码型变换，变换成适合于光线路传输的mBnB码或插入码，再送入光发送电路，将电信号变换成光信号，送入光纤传输。

光中继器传统的光中继器采用的是光-电-光(O-E-O)的模式，光电检测器先将光纤送来的非常微弱的并失真了的光信号转换成电信号，再通过放大、整形、再定时，还原成与原来的信号一样的电脉冲信号。

然后用这一电脉冲信号驱动激光器发光，又将电信号变换成光信号，向下一段光纤发送出光脉冲信号。

通常把有再放大(re-amplifying)、再整形(re-shaping)、再定时(re-timing)这三种功能的中继器称为"3R"中继器。

光接收机从光纤传来的光信号进入光接收电路，将光信号变成电信号并放大后，进行定时再生，又恢复成数字信号。

由于发送端有码型变换，因此，在接收端要进行码型反变换，然后将信号送入输出接口电路，变成适合PCM设备传输的HDB3码或CMI码，送给PCM 设备。

PCM设备接口类型现在30路PCM设备已被广泛应用于各行各业，其中PCM设备接口类型有很多，比较常用的有：环路中继接口(FXO接交换机用户线)；用户线接口(FXS直接接电话机)；二线音频接口；四线音频接口；二线EM接口；四线EM接口；异步RS232/V.24接口；同步RS232；RS422接口；RS485接口；V.35接口(1~30*64K带宽)；10Base_T接口(1~30*64K带宽)；磁石电话热线(勤务)电话；G.703 64Kb/s同向数据接口。

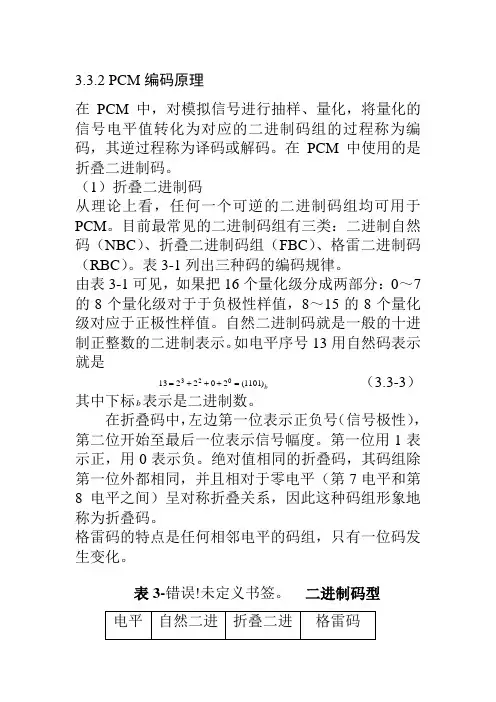

3.3.2 PCM 编码原理在PCM 中，对模拟信号进行抽样、量化，将量化的信号电平值转化为对应的二进制码组的过程称为编码，其逆过程称为译码或解码。

在PCM 中使用的是折叠二进制码。

（1）折叠二进制码从理论上看，任何一个可逆的二进制码组均可用于PCM 。

目前最常见的二进制码组有三类：二进制自然码（NBC ）、折叠二进制码组（FBC ）、格雷二进制码（RBC ）。

表3-1列出三种码的编码规律。

由表3-1可见，如果把16个量化级分成两部分：0～7的8个量化级对于于负极性样值，8～15的8个量化级对应于正极性样值。

自然二进制码就是一般的十进制正整数的二进制表示。

如电平序号13用自然码表示就是b )1101(202213023=+++= （3.3-3）其中下标b 表示是二进制数。

在折叠码中，左边第一位表示正负号（信号极性），第二位开始至最后一位表示信号幅度。

第一位用1表示正，用0表示负。

绝对值相同的折叠码，其码组除第一位外都相同，并且相对于零电平（第7电平和第8电平之间）呈对称折叠关系，因此这种码组形象地称为折叠码。

格雷码的特点是任何相邻电平的码组，只有一位码发生变化。

表3-错误!未定义书签。

二进制码型在信道传输中有误码时，各种码组在解码时产生的后果是不同的。

如果第一位码b发生变化，自然码解码1后，引起的幅度误差是信号最大幅度的一半，这样会使恢复出的模拟电话信号出现明显的误码噪声，在小信号时这种噪声尤为突出。

而折叠码在传输中出现误码时，对小信号的影响要小得多，对大信号的影响较大。

比如误码发生在小信号，把1000误码为0000，对于自然码误差为8个量化级（8与0），对于折叠码误差仅有1个量化级（8与7）。

对于大信号，如1101误码为0101，对于自然码误差为8个量化级（13与5），对于折叠码为11个量化级（13与2）。

由于语音信号中小信号出现的概率大，所以从统计的观点看，折叠码产生的均方误差功率小。

另外，折叠码编码电路简单，其第一位表示极性，可由极性判决电路决定，在编码位数相同时，折叠码等效于少编一位码。

PCM编码原理范文PCM编码是一种用于将模拟信号转换为数字信号的技术，其中PCM代表脉冲编码调制（Pulse Code Modulation）。

PCM编码原理是通过对原始模拟信号进行采样和量化，然后将量化后的样值转换为二进制数表示。

1. 采样（Sampling）：原始模拟信号是连续变化的，为了转换为数字信号，首先需要对信号进行采样，即按照一定时间间隔从模拟信号中选取一系列点来代表该信号。

采样频率的选择很重要，通常要满足奈奎斯特定理，即采样频率至少是原始信号最高频率的两倍。

2. 量化（Quantization）：采样得到的一系列样值是连续变化的，为了将其转换为离散的数字值，需要进行量化。

量化将每个样值映射到一个有限的离散级别集合中，表示信号的幅度。

通常，采用均匀量化，将样值映射到一个固定的离散级别间隔中。

3. 编码（Encoding）：经过量化后，得到一系列离散的样值。

接下来将这些样值转换为二进制数来表示。

基本的编码方式有两种：直接二进制编码（直接表示样值的大小）和差分编码（表示样值与前一个样值的差值）。

直接二进制编码比较简单直接，但会占用更多的比特数，而差分编码则可以降低编码的数据量。

4. 信号重建（Signal Reconstruction）：完成了编码后，数字信号可以通过重建过程恢复为模拟信号。

在信号重建过程中，采用的是在采样和量化过程中所使用的逆操作。

首先，使用插值法将量化后的样值恢复为连续的样值序列，然后使用低通滤波器来滤除高频成分，使得恢复的信号接近原始模拟信号。

1.实现简单：PCM编码过程简单明了，易于实现，需要的硬件和软件资源相对较少。

2.误差控制：采样和量化过程中的误差可以通过选择适当的采样频率和量化级数来控制，从而可以在一定程度上保持较高的信号质量。

3.容错性好：PCM信号具有较好的容错性，即使在传输过程中发生一定的误码，也可以通过纠错码等技术进行恢复。

然而，PCM编码也存在一些局限性：1.数据冗余：由于PCM编码将模拟信号转换为数字信号，可能会导致数据量较大，对存储和传输资源要求较高。

PCM编码与解码技术PCM（Pulse Code Modulation）编码与解码技术是一种数字信号处理技术，主要用于音频信号的传输与处理。

本文将详细介绍PCM编码与解码技术的原理、应用及其在音频领域的重要性。

一、PCM编码原理PCM编码是将连续时间模拟信号转换为离散时间数字信号的一种方法。

它通过对模拟信号进行采样和量化，将连续变化的模拟信号转换为离散的数字信号，然后再通过编码将数字信号转换为二进制数据。

1. 采样：采样是将模拟信号按照一定时间间隔进行测量和记录，获得一系列离散的采样值。

采样的时间间隔应足够小，以保证样点之间的信号变化不会丢失。

2. 量化：量化是指将采样得到的连续信号幅值值分成有限的几个级别，并用离散的数值来表示。

量化过程中需要确定量化级的数量，即每个样本可以取得的离散数值。

3. 编码：编码是将量化后的离散数值转化为二进制数据，以便传输和存储。

常用的编码方式有自然二进制编码、格雷码编码等。

二、PCM解码原理PCM解码是将经过编码和传输的数字信号重新恢复为模拟信号的过程。

解码过程与编码过程相反，主要包括解码、还原和重构三个步骤。

1. 解码：解码是将二进制数据转化为离散的数字信号，恢复出量化的幅值值。

2. 还原：还原是将离散的数字信号转化为特定幅值的样本点，通过插值技术将样本点之间的信号变化补充完整。

3. 重构：重构是将还原后的离散信号通过低通滤波器进行滤波处理，去除高频噪声成分，最终得到还原的模拟信号。

三、PCM技术的应用PCM编码与解码技术在音频领域得到广泛应用，主要体现在以下几个方面：1. 音频传输：PCM技术可以将模拟音频信号转化为数字信号传输，通过数字信号传输可以提高音频的传输质量和抗干扰性能。

2. 数字音频存储：PCM技术可以将模拟音频信号转化为数字信号存储，通过数字信号存储可以提高音频的保真度和持久性。

3. 语音通信：PCM技术在电话语音通信领域得到广泛应用，通过将语音信号转化为数字信号进行传输，实现电话语音通信的数字化。
