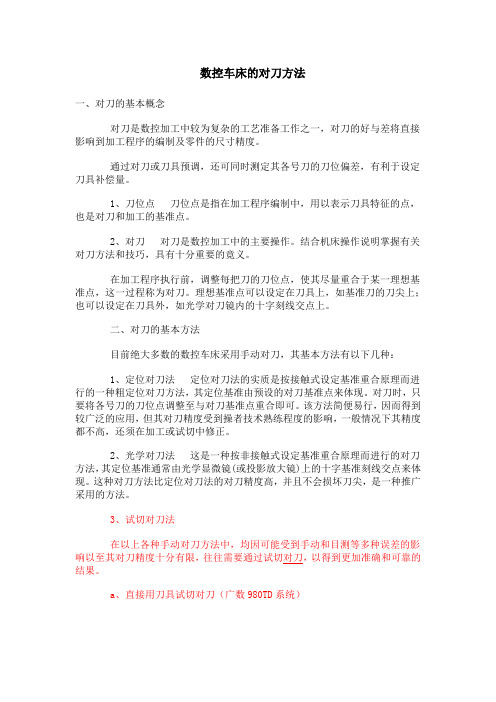

数控车床的对刀方法一、对刀的基本概念对刀是数控加工中较为复杂的工艺准备工作之一，对刀的好与差将直接影响到加工程序的编制及零件的尺寸精度。

通过对刀或刀具预调，还可同时测定其各号刀的刀位偏差，有利于设定刀具补偿量。

1、刀位点刀位点是指在加工程序编制中，用以表示刀具特征的点，也是对刀和加工的基准点。

2、对刀对刀是数控加工中的主要操作。

结合机床操作说明掌握有关对刀方法和技巧，具有十分重要的竟义。

在加工程序执行前，调整每把刀的刀位点，使其尽量重合于某一理想基准点，这一过程称为对刀。

理想基准点可以设定在刀具上，如基准刀的刀尖上；也可以设定在刀具外，如光学对刀镜内的十字刻线交点上。

二、对刀的基本方法目前绝大多数的数控车床采用手动对刀，其基本方法有以下几种：1、定位对刀法定位对刀法的实质是按接触式设定基准重合原理而进行的一种粗定位对刀方法，其定位基准由预设的对刀基准点来体现。

对刀时，只要将各号刀的刀位点调整至与对刀基准点重合即可。

该方法简便易行，因而得到较广泛的应用，但其对刀精度受到操者技术熟练程度的影响，一般情况下其精度都不高，还须在加工或试切中修正。

2、光学对刀法这是一种按非接触式设定基准重合原理而进行的对刀方法，其定位基准通常由光学显微镜(或投影放大镜)上的十字基准刻线交点来体现。

这种对刀方法比定位对刀法的对刀精度高，并且不会损坏刀尖，是一种推广采用的方法。

3、试切对刀法在以上各种手动对刀方法中，均因可能受到手动和目测等多种误差的影响以至其对刀精度十分有限，往往需要通过试切对刀，以得到更加准确和可靠的结果。

a、直接用刀具试切对刀（广数980TD系统）1) 用外圆车刀先试切一外圆，测量外圆直径后，按→→输入“外圆直径值”，按键，刀具“X”补偿值即自动输入到几何形状里。

如实测毛坯的直径为30.68mm，在刀补页面输入X30.68即可。

2) 用外圆车刀再试切外圆端面，按→→输入“Z 0”，按键，刀具“Z”补偿值即自动输入到几何形状里。

简述数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于工业生产中。

对刀是数控车床使用中非常重要的一步，它可以确保加工质量和效率。

本文将简要介绍数控车床对刀的操作步骤。

步骤一：准备工作在进行数控车床对刀操作之前，需要进行以下准备工作：1.确保车床工作区域整洁、安全，清除与加工无关的杂物；2.确保车床已经通电并正常运行；3.准备好工作所需的刀具、夹具等。

步骤二：安装刀具1.根据加工需要选择适当的刀具，并检查刀具的状态；2.将刀具安装到车床刀架上，并使用扳手等工具固定好；3.确保刀具安装牢固，无松动。

步骤三：刀具测量1.使用必要的测量工具（如卡规、千分尺等），测量刀具的尺寸；2.根据测量结果调整刀具的位置和角度，以确保刀具与工件之间的距离和角度符合要求；3.利用车床上的测量功能，如工具测量仪，可以更方便地进行刀具测量。

步骤四：调整刀具偏移量1.打开数控车床的控制面板，进入刀具偏移量调整界面；2.根据刀具的测量结果，逐一调整刀具的偏移量，包括径向偏移和切向偏移；3.在调整中，可以通过手动移动刀具并观察加工效果，进行微调，以达到最佳的加工质量。

步骤五：保存参数1.当刀具调整到位后，将调整过的刀具偏移量参数保存到数控车床的控制系统中；2.根据刀具的类型和位置，可以在数控车床的控制系统中选择相应的刀具参数存储槽进行保存；3.保存参数后，可以随时调用该刀具参数进行加工操作，提高加工效率。

步骤六：试切与调整1.在进行实际加工之前，进行试切操作，观察切削效果；2.根据试切结果，进行必要的调整，如调整切削速度、进给速度、切削深度等；3.不断试切与调整，直到达到满意的加工效果。

步骤七：加工生产1.在完成刀具调整和试切调整后，即可正式进行加工生产；2.根据加工要求，在数控车床上设置相应的加工参数，如切削速度、进给速度、切削深度等；3.监控加工过程，及时调整参数，保证加工质量和效率。

以上便是数控车床对刀操作的简要步骤。

数控车床对刀的原理与方法数控车床的刀具对刀是确保机床工作精度的关键步骤之一、对刀准确度影响着工件的加工精度和质量。

数控车床的对刀一般采用刀具测量、感应式对刀、比较式对刀等方式。

下面将介绍数控车床对刀的原理和方法。

1.刀具测量：数控车床通常提供一个专门的测量装置，用来测量刀具的长度和半径。

通过刀具测量装置的读数，可以计算出刀具的几何参数，以便在数控系统中设置正确的刀具补偿值。

2.感应式对刀：数控车床使用感应式传感器，通过与刀具接触或靠近刀具来感应刀具的位置信息。

传感器可以测量到刀具的长度和半径，并将这些信息传递给数控系统。

3.比较式对刀：比较式对刀是通过测量工件上已加工的特征来确定刀具的位置。

例如，在数控车床上面加工一个规定尺寸的槽后，可以使用传感器测量槽的尺寸，然后根据预定的槽尺寸，调整刀具的位置。

根据数控车床对刀的原理，可以采用以下方法进行对刀：1.感应式对刀：数控车床上通常有一个专用的感应式对刀装置。

在对刀过程中，需要选取一把已知长度的刀具，并使用感应式传感器测量其长度。

将测量到的刀具长度输入数控系统，系统会自动计算并设置刀具长度补偿值。

然后，将正确长度的刀具安装到车刀刀架上，依次对各个刀具进行对刀。

2.刀具测量：刀具测量是比较常见的对刀方式。

使用专用的刀具测量设备可以测量刀具的长度和半径。

在对刀过程中，首先选取一把已知长度和半径的刀具，将其放入测量设备中测量。

然后，将测量到的数值输入数控系统，系统会自动计算出刀具的补偿值。

最后，将已校准好的刀具安装到车刀刀架上。

3.比较式对刀：在比较式对刀中，首先需要加工一个已知尺寸的特征，例如一条槽或一组孔。

然后，使用专用的测量仪器测量加工后的特征尺寸。

将测量到的尺寸和预定的尺寸进行比较，计算出相应的补偿值。

最后，根据计算结果调整刀具的位置。

除了上述方法外，还可以使用图形化的数控系统来辅助进行对刀。

通过在数控系统中显示工件轮廓的模拟图像，可以直观地观察刀具的位置与工件轮廓之间的关系，从而调整刀具的位置。

数控车床的几种精确对刀方法数控车床是一种通过计算机控制实现工件切削的自动化机床。

在数控车床的使用过程中，精确对刀是非常重要的一步，它决定了工件的加工质量和精度。

下面将介绍几种常见的数控车床精确对刀方法。

1. 工件测量法：这是最基本的对刀方法，即通过量具来测量工件的尺寸，然后根据工件的实际尺寸来调整刀具的位置，以确保切削位置与工件要求一致。

这种方法适用于尺寸较小的工件，如直径小于200mm的轴类零件。

2. 示值表法：这是一种通过示值表来测量工件与刀具之间的距离，进而调整刀具位置的方法。

示值表的工作原理类似于千分尺，通过测量两个接触点间的位移来确定距离，通过示值表的读数来确定刀具位置是否正确。

这种方法适用于较大尺寸的工件，如直径大于200mm的轴类零件。

3.比较法：这是一种通过对比工件和标准工件之间的差异来判断刀具位置是否正确的方法。

首先需要准备一个与工件尺寸要求一致的标准工件，然后将标准工件固定在主轴上，调整刀具位置，使得切削位置与标准工件相吻合。

然后将工件固定在主轴上，通过比较工件和标准工件之间的差异，调整刀具位置，直至二者之间的差异最小。

这种方法适用于形状复杂、尺寸要求高的工件。

4.零刀具法：即在对刀时使用一个零刀具，这个刀具的长度和切削刀具相同，但是没有切削刃。

首先将零刀具安装在刀塔上，通过调整零刀具的位置和工件之间的间隙，使得零刀具与工件接触，然后通过测量零刀具与工件的间隙来确定刀具位置是否正确。

当零刀具与工件之间的间隙为零时，即可确定刀具位置正确。

这种方法适用于切削刀具无法直接测量的情况下，如刀具形状复杂或刀具长度超过测量仪器范围的情况。

需要注意的是，对于数控车床的精确对刀方法，不同的机床可能会有不同的要求和适用范围，具体的对刀方法应根据机床的实际情况和工件要求来选择。

在对刀过程中，还需要注意对刀时机床的静止状态、对刀速度和对刀力度的控制，以确保对刀的准确性和稳定性。

此外，对于精度要求较高的工件，还可以采用自动对刀装置、光学对刀仪等专用设备来实现更精确的对刀。

数控车床的对刀操作步骤在数控车床的操作中，对刀是一项非常重要的工艺操作。

对刀操作的准确与否直接影响到车床加工的质量和效率。

本文将为您介绍数控车床的对刀操作步骤，帮助您正确进行对刀操作。

步骤一：准备工作在进行对刀操作之前，首先需要做一些准备工作。

1.先确保车床的刀具刀片是整齐摆放的，没有松动或损坏的情况。

2.确保车床刀架的位置正确，刀架能够正常移动。

3.准备好适合对刀操作的工件，可以是一块平整的金属坯料。

步骤二：工具选择在进行对刀操作时，需要配备一些常用的工具，以便进行测量和调整。

1.卡尺：用于测量刀具的长度、宽度和高度。

2.快速测高仪：用于测量刀具的高度差异。

3.刀具调整工具：用于调整和固定刀具。

步骤三：测量刀具长度1.选择一根刀具，并将其安装在车床刀架上。

2.使用卡尺，测量刀具的长度。

将卡尺放置在刀具的上方和下方，确保卡尺与刀具接触紧密。

3.记下测量结果，并与车床的预设数值进行比对。

如果长度不匹配，就需要进行调整。

步骤四：测量刀具宽度1.使用卡尺，测量刀具的宽度。

将卡尺放置在刀具的两侧，确保卡尺与刀具接触紧密。

2.记下测量结果，并与车床的预设数值进行比对。

如果宽度不匹配，就需要进行调整。

步骤五：测量刀具高度1.使用快速测高仪，将其靠近刀具表面，并将测高仪调至水平。

2.将测高仪移到刀具的各个部位，记录下不同部位的高度差异。

3.如果发现刀具存在高度差异，就需要进行调整，以确保刀具的高度统一。

步骤六：刀具调整根据之前测量的结果，对刀具进行调整。

1.如果刀具的长度不匹配，可以通过添加刀夹片或者更换刀具来进行调整。

2.如果刀具的宽度不匹配，可以通过调整刀具的位置或者更换合适宽度的刀具来进行调整。

3.如果刀具的高度差异较大，可以通过调整刀架高度或者刀具位置来进行调整。

步骤七：验证对刀结果在完成刀具的调整后，需要进行对刀结果的验证，以确保调整准确。

1.将工件安装在车床上，并选择适当的加工程序。

2.运行加工程序，观察加工过程中切削刀具的表现。

数控车床对刀的原理及方法数控车床对刀是指在进行数控加工前，通过调整工具与工件之间的相对位置，使其达到最佳的加工状态，从而确保加工精度和质量。

在进行数控车床对刀时，需要掌握一定的原理和方法。

一、数控车床对刀的原理：数控车床对刀是以工具为基准，通过调整工具与工件之间的相对位置，使其达到预定的加工要求。

数控车床对刀的原理包括工具长度补偿和半径补偿。

工具长度补偿：数控车床对刀时，要考虑工具长度的影响。

在机床的编程中，以工件参考点统一参考工具长度，通过编程输入工具长度补偿值，使操作者无需考虑具体工具长度，直接参照工件参考点与加工长度编程。

半径补偿：数控车床对刀时，还要考虑工具半径的影响。

在机床的编程中，通过编程输入刀具半径补偿值，使操作者无需考虑具体工具半径，直接参照工件轮廓绘制加工轮廓。

二、数控车床对刀的方法：1. 机械对刀法：数控车床对刀时，一般先采用机械对刀法进行初步调整。

具体步骤如下：(1) 选择合适的切削工具，将其装夹到主轴上；(2) 将工件装夹在工作台上，固定好；(3) 调整工具的位置，使其与工件接触；(4) 缓慢移动工具，观察工具与工件的接触情况；(5) 调整对刀量，使工具的刀尖与工件表面轻微接触；(6) 用毛刷或布将切屑清除干净；(7) 检查工具与工件的接触情况，如需调整，继续进行机械对刀。

2. 触发器对刀法：在数控车床上，一般配备有触发器对刀装置。

该装置可以根据工具与工件的相对位置变化，给出相应的触发信号。

具体步骤如下：(1) 在数控系统中，选择相应的对刀程序和参数；(2) 将工具装夹到主轴上；(3) 将工件装夹在工作台上，固定好；(4) 运行对刀程序，使切削工具逐渐接近工件；(5) 当工具与工件发生接触时，触发器将给出触发信号，停止继续靠近；(6) 根据触发信号调整工具位置，以使其与工件的接触减小到最小值；(7) 检查工具与工件的接触情况，如果需要调整，可再次进行触发器对刀。

3. 光电对刀法：光电对刀法是一种非接触式的对刀方法，通过使用光电开关检测刀具的位置与工件的位置关系，以确定最佳的对刀位置。

数控车床对刀操作步骤及主要注意事项引言数控车床是一种常用的自动化机床，它能够通过计算机程序控制切削刀具进行各种精密加工。

对刀操作是数控车床上的一项重要工作，不仅关系到加工质量，还关系到操作人员的安全。

本文将介绍数控车床对刀的操作步骤及一些需要注意的事项。

操作步骤1. 准备工作在进行对刀操作之前，需要进行一些准备工作：- 检查车床设备是否正常运行，确保各项安全保护设施功能正常； - 准备好合适的刀具，并检查刀具的磨损程度；- 确定加工工件的材料和尺寸，并将工件正确装夹在车床上。

2. 测量工件和刀具对刀操作的关键是准确测量工件和刀具的尺寸。

- 使用合适的测量工具（如卡尺、游标卡尺等）测量工件的尺寸，包括直径、长度等。

记录下测量结果； - 使用刀具测量仪（或编程装置）测量刀具的长度、直径等尺寸，并记录下测量结果。

3. 汇编刀具根据测量结果，正确选择刀具，并进行刀具的汇编。

- 根据加工要求选择合适的刀具，并将其正确安装在车床的刀架上； - 使用专用工具对刀具进行调整，确保刀具的位置、夹持力等参数符合要求。

4. 进行对刀操作对刀操作是一项技术性较高的工作，需要仔细操作。

- 打开数控车床的操作界面，选择对刀操作功能； - 根据测量结果输入刀具和工件的尺寸等参数，然后启动对刀操作； - 数控车床会根据输入的参数自动调整刀具的位置和补偿值，确保加工的准确性。

5. 对刀结果检验和调整完成对刀操作后，需要对对刀结果进行检验，确保加工的准确性和质量。

- 使用测量工具对加工后的工件进行检验，与加工要求进行对比，判断偏差是否在允许范围内； - 如果测量结果有偏差，需要根据实际情况进行调整，如重新测量，重新选择刀具等。

注意事项在进行数控车床对刀操作时，需要注意以下事项，以确保操作安全和加工质量：1. 熟悉数控车床的操作规程和安全操作要求，遵守相关的安全操作规定； 2. 选择合适的刀具，并保证其质量和磨损情况符合要求； 3. 对工件进行正确的装夹，保证工件与车床床身之间的配合间隙适当； 4. 准确测量工件和刀具的尺寸，确保测量结果准确无误； 5. 在对刀操作过程中，避免手部接近刀具，以免发生意外伤害；6. 在进行刀具调整时，切勿用力过度，以免损坏刀具和车床设备；7. 对刀完成后，及时清理工作区域和设备，保持车床的清洁和良好的工作环境。

简述数控车床的对刀步骤介绍数控车床是一种通过计算机控制的机械设备，它能够进行精密的金属加工工作。

对刀是数控车床使用之前必须进行的重要步骤，它可以确保工件放置和工具定位的准确性，从而提高加工质量和效率。

对刀步骤以下是数控车床的对刀步骤，分为四个主要阶段：1. 准备工作在对刀之前，需要进行一些准备工作，以确保整个过程的顺利进行。

包括：1.检查设备：检查数控车床的各项设备和部件是否正常运作，并确保工具和夹具的正确安装。

2.安全防护：确保正确佩戴安全防护用具，如护目镜和手套。

2. 工件放置工件放置是对刀的第一步，它主要涉及到工件的精确定位和夹紧。

以下是该步骤的具体操作：1.选择合适的夹具：根据工件的形状和尺寸选择合适的夹具，并确保其能够提供足够的支撑和稳定性。

2.清洁工作台和夹具：清理工作台和夹具的表面，以确保没有灰尘和碎屑。

3.放置工件：将待加工的工件放置在夹具上，并使用螺丝或夹紧装置进行夹紧。

3. 刀具安装刀具安装是对刀的关键步骤，确保刀具正确安装和定位。

以下是该步骤的具体操作：1.选择合适的刀具：根据加工要求选择合适的刀具，包括切削刀具和测量刀具。

2.检查刀具：检查刀具的磨损情况和安全性，确保刀具完好无损。

3.安装刀具：将刀具插入刀柄，使用扳手或卡具进行固定，并确保刀具的位置和夹紧力度正确。

4. 刀具测量和调整刀具测量和调整是对刀的最后一步，确保刀具位置和偏差在允许范围内。

以下是该步骤的具体操作：1.刀具测量：使用测量刀具对刀具进行测量，包括刀具长度、刀具半径和刀尖位置等。

2.刀具补偿：根据测量结果和加工要求，设置刀具补偿参数，例如刀具半径补偿和刀具长度补偿。

3.刀具校正：使用数控车床的校正功能对刀具位置进行微调，以确保其与工件之间的距离准确。

总结数控车床的对刀步骤是确保加工过程准确性和效率的关键。

通过准备工作、工件放置、刀具安装和刀具测量和调整等阶段，可以确保工件和刀具的正确定位和位置，从而提高加工的质量和效率。

数控车床的对刀方式
数控车削加工中，需要确定零件的加工原点，以建立准确的加工坐标系，这是通过对刀来实现的。

对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。

数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式）。

1、一般方式对刀
一般方式对刀是指在数控机床上使用相对位置检测的手动对刀。

下面以Z向对刀为例说明对刀方法，如图1所示。

刀具安装后，先移动刀具手动切削工件右端面，再沿X向退刀，将右端面与加工原点距离N输入数控系统，即完成这把刀具Z向对刀过程。

手动对刀是基本对刀方法，但它还是没跳出传统车床的“试切--测量--调整”的对刀模式，占用较多的在机床上时间。

此方法较为落后。

2、机外对刀仪对刀
如图2所示，机外对刀的本质是测量出刀具假想刀尖点到刀具台基准之间X及Z方向的距离。

利用机外对刀仪可将刀具预先在机床外校对好，以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。

3、自动对刀
自动对刀是通过刀尖检测系统实现的，刀尖以设定的速度向接触式传感器接近，当刀尖与传感器接触并发出信号，数控系统立即记下该瞬间的坐标值，并自动修正刀具补偿值。

自动对刀过程如图3所示。

图1 相对位置检测对刀图2 机外对刀仪对刀图3自动对刀自动对刀依据刀具与对刀仪是否接触分为：机械对刀仪对刀(图4所示)和光学对刀仪对刀图5所示)。

机械对刀仪对刀
光学对刀仪对刀。

数控车床对刀步骤第一步：准备工作在开始对刀之前，需要准备好一些必要的工具和设备。

这包括刀具、对刀仪、对刀垫片、螺丝刀、千分尺、角尺等。

同时，检查车床的导轨、传动装置、电气系统等是否正常。

第二步：安装工具根据加工工件的要求，选择适当的刀具。

安装好刀杆和刀片，并使用扳手将其固定在刀架上。

确保刀具安装牢固，没有松动。

同时，检查刀具的磨损情况，如有需要及时更换。

第三步：安装对刀仪将对刀仪固定在车床的工作台上，并调整好合适的位置。

对刀仪的安装位置应尽量靠近工件，以减小误差。

第四步：调整刀具位置通过调整刀杆和刀片在刀架上的位置，使其与对刀仪对齐。

在调整过程中，可以使用千分尺和角尺来检查刀具的位置和倾斜度。

通过微调刀杆和刀片的位置，确保刀具与对刀仪之间没有间隙并且垂直对齐。

第五步：调整刀具高度使用对刀垫片，将刀片调整到合适的高度。

对刀垫片的选择应该考虑到刀具和工件之间的间隙。

通过逐渐堆叠或减少对刀垫片的数量，调整刀具的高度。

使用千分尺和角尺检查刀具是否与工件平行，并调整刀具高度的位置，直到达到合适的精度。

第六步：移动对刀仪记录刀具位置将对刀仪移动到车床的一侧，并在工件表面上选择一个合适的位置。

使用螺丝刀，固定对刀仪，确保其不会移动。

然后，使用对刀仪记录下刀具在该位置的位置坐标。

第七步：移动对刀仪至工件另一侧将对刀仪移动至工件的另一侧，并选择一个相对应的位置。

使用螺丝刀，固定对刀仪。

然后，使用对刀仪记录下刀具在该位置的位置坐标。

第八步：计算工件坐标通过对刀仪记录的两个位置坐标，计算出工件的中心坐标。

根据工件的尺寸和形状，使用角尺和千分尺进行测量，计算出工件的几何参数。

第九步：坐标系的建立确定刀具坐标系和工件坐标系之间的关系。

根据工件的形状和加工要求，建立刀具坐标系和工件坐标系之间的转换关系。

并通过调整数控系统的参数，建立适当的坐标系。

第十步：测试刀具位置使用数控系统提供的手动操作模式，移动刀具到工件上方，并逐步接触工件表面。

数控车床对刀方法数控车床是一种高精度、高稳定性的机械设备，广泛应用于制造、加工、雕刻等各个方面。

但是在使用数控车床进行加工时，对于刀具的刀具、工件的工件必须进行正确的调整和校准，以确保加工的精度和效率。

本文将介绍数控车床对刀的方法，包括刀具对刀、辅助装置调整等方面。

一、数控车床对刀前的准备在进行数控车床对刀前，需要进行一些准备工作，以确保切削工具和工件位置准确，保证工作效率和准确性。

对刀前的准备包括以下几个方面：1. 确认刀具几何参数。

根据加工任务选择不同类型的刀具，并确认数控车床上的刀具几何参数，包括半径、长度、角度等。

2. 清洁工件表面。

工件表面必须干净无杂物，以确保切削齿能够充分接触工件表面，以达到更好的切削效果。

3. 机械调整。

数控车床必须先进行机械调整，包括机床导轨的润滑、机床组件的紧固、丝杆的调整等。

4. 确认刀具和工件位置。

确认数控车床上刀具和工件的安装位置，切削刀具必须与工件表面平行，刀具运动方向与切削方向垂直。

二、数控车床对刀方法1. 刀具对刀法刀具对刀是数控车床最常用的对刀方式，实现方式为将要使用的刀具与一根对比长度相同的比较条对齐，进行校准。

刀具对刀法需要的材料包括：切削刀具、比较条、扳手等。

（1）确定比较条。

比较条是一根长度与要对刀的切削刀具相等的条形物，可以是一根判断曲线的铁条或是一根可以摆动的比钢板，其作用是通过与要对刀的刀具进行比较，以确定刀具的位置和角度。

（2）摆放比较条。

将比较条放在工件表面平行的位置上，并用卡盘或夹具固定好，确认比较条与工件表面平齐，并将比较条从左至右图4.6-1。

（3）调整刀具。

将切削刀具固定在刀架上，并使用扳手调整刀具位置和角度，使之与比较条平行，并且与工件表面垂直，保证刀具切削齿与工件表面接触充分。

（4）测量刀具位置。

使用卡尺或其它测量工具，测量刀具的位置和长度，与比较条长度相同或偏差很小的范围内，说明刀具位置已调整正确，并可以进行下一步工序。

数控车床内孔对刀操作步骤在数控车床加工过程中，如何准确地进行内孔对刀是非常重要的一步。

本文将介绍数控车床内孔对刀的操作步骤。

步骤一：准备工作在进行内孔对刀操作之前，我们要先进行准备工作。

首先，确认车床已经正确安装好刀具，并合理设置好刀具的切削参数。

其次，确保工件已经固定在车床上，并保证其稳固不会晃动。

步骤二：选择刀具根据需要加工的内孔尺寸和材料，选择合适的刀具。

一般情况下，我们可以选择钻头、铰刀或钻孔铰刀等刀具进行内孔加工。

选择刀具时还需要考虑刀具材料和刀具尺寸等因素。

步骤三：对刀初始位置设置在进行内孔对刀之前，我们要先确定对刀初始位置。

通常情况下，对刀初始位置是指刀尖与工件表面之间的距离。

我们可以通过车削一小段距离来找到刀具的初始位置。

步骤四：刀具归零操作接下来，进行刀具归零操作。

刀具归零是指将刀具的坐标系原点设置在工件的灵活位置，以便于以后的加工操作。

在进行刀具归零操作时，需要使用微调手轮逐步移动刀具，直至刀尖与工件表面轻微接触。

然后，使用数控系统的零点设置功能将刀具位置记录下来。

步骤五：调整切削深度和速度根据加工要求，设置适当的切削深度和切削速度。

切削深度一般根据工件材料和刀具强度来确定，切削速度则根据刀具材料和工件材料来选择。

在进行内孔加工时，需要注意切削深度不宜过大，以免损坏刀具或工件。

步骤六：对刀结束位置设置对刀结束位置是指刀具准备退出内孔时的位置。

根据加工要求设置刀具的结束位置，一般会比对刀初始位置稍大一些，以确保内孔的加工精度。

步骤七：开始加工将以上工作完成后，我们可以开始进行内孔加工了。

通过启动数控车床的加工程序，切削刀具会按照预设的路径进行内孔加工。

步骤八：检查加工质量内孔加工完成后，我们需要检查加工质量。

可以使用量具进行测量，检查内孔的尺寸和平面度等是否符合要求。

若不符合要求，需要及时调整刀具或加工参数。

步骤九：清理工作最后，进行清理工作。

清理刀具、工件和车床等设备，确保下一次加工的准备工作可以顺利进行。

数控车床的对刀方法数控车床的对刀方法数控车床是制造业中常用的一种机器设备，其通过预先编程的控制系统来控制刀具在材料上的运动轨迹，从而将材料切削成所需的形状和尺寸。

因为数控车床的操作需要对各种参数进行调整，因此对刀是一项非常重要的工作。

本文将介绍数控车床的对刀方法，以期为使用数控车床的工作人员提供帮助。

第一步：准备刀片和刀柄在对刀之前，需要确保所使用的刀片和刀柄是适合于所加工的材料的。

从车削质量的角度讲，合适的刀片和刀柄显得更加必不可少。

因此，在使用数控车床之前，需要检查所使用的刀具是否与所加工的材料相匹配，这对于确保车削质量至关重要。

刀片的形状和尺寸也需要注意，如果使用的是既有刀片，需要评估该刀片是否已经使用过多次。

如果刀片已经磨损严重，建议更换刀片以获取更好的车削效果。

在对刀之前，还需要将刀片和刀柄通过配合孔进行拼装。

此外，注意刀孔必须干净光滑，否则容易滑动。

在配对的过程中，应确保配对孔的两端紧密贴合，以确保刀片的稳定性和切削效果。

第二步：清洁和校准车床的工作台为了确保刀具的精度和切削效果，需要先清理工作台。

在进行对刀的操作之前，应先清洗工作台，并通过校准仪器检查工作表面的高低差异，如有需要则可以进行调整。

通常情况下，对于大型数控车床，需要使用磁力测量平面和对刀仪来精确检测工作表面的平整度和垂直度。

第三步：装夹工件在进行对刀之前，还需要安装和固定工件，以确保车床的切割效果。

此外，还要准确量取工件和刀具之间的距离。

在这方面，可以使用卡尺，卡板和其他测量工具来确定距离。

在测量过程中，需要准确地操作，避免误差的增加。

第四步：进入“对刀方式”菜单通过数控车床的操作界面，可以进行对刀方式的设置。

在进入“对刀方式”菜单之后，需要选择正确的刀具和其他必要的参数。

对于数控车床而言，可以选择刀具位置，控制刀具执行的行进方式，以及设定刀具运动的方向。

第五步：进行“一次对刀”调整在选择好刀具和参数后，进行一次粗调以便校准数控程序。

数控车床编程对刀数控车床是一种精密加工设备，在数字化控制系统的作用下，能够完成各种复杂的加工任务。

而在进行加工前，对刀是一个必不可少的步骤，只有正确地对刀，才能确保加工的精度和效率。

本文将就数控车床编程对刀这一重要环节进行探讨。

1. 对刀的概念对刀是指在数控车床加工前，根据加工工件的要求，调整车刀位置，使车刀与工件表面之间的距离符合要求，保证加工过程中刀具与工件之间的正确相对位置关系。

正确的对刀是保障加工质量和精度的关键步骤。

2. 数控车床编程对刀的意义在数控车床的加工过程中，对刀是一个非常重要的环节，其编程对刀的意义主要体现在以下几个方面：•确保加工精度：通过对刀，可以调整车刀的位置，保证切削过程中刀具与工件之间的距离在合适范围内，从而确保加工精度。

•提高加工效率：编程对刀可以减少对刀时间，提高生产效率，减少人为误差，提高加工一致性。

•保障安全生产：对刀不仅影响加工质量，还关系到人员的安全，编程对刀的正确性直接影响生产过程中的安全性。

3. 数控车床编程对刀步骤3.1. 准备工作在进行数控车床编程对刀前，需要做好以下准备工作：•准确获取加工工件的尺寸和要求。

•熟悉数控车床的操作界面和控制系统。

•确定刀具的类型和参数。

3.2. 编程设置步骤如下：1.根据工件的尺寸和要求，设置车刀的初始位置。

2.在数控系统中选择对刀功能。

3.根据实际情况，输入刀具的参数，如长度、直径等。

4.调整车床坐标系，使刀具与工件正确对齐。

3.3. 对刀调整1.执行数控系统中的对刀程序，系统会自动计算并调整刀具位置。

2.利用专用工具或传感器，对刀进行微调，确保刀具与工件之间的距离符合要求。

3.根据刀具的实际磨损情况，进行相应的调整。

3.4. 对刀检验1.运行程序，观察车刀与工件之间的关系，确保对刀准确。

2.通过测量和检查来验证对刀结果的准确性。

3.如有偏差，再次调整并进行检验，直到满足要求。

4. 总结数控车床编程对刀是数控加工中的关键一环，对加工结果和生产效率有着重要影响。

数控车床对刀方法一、对刀对刀的目的是确定程序原点在机床坐标系中的位置，对刀点能够设在零件上、夹具上或者机床上，对刀时应使对刀点与刀位点重合。

数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式），如图3-9所示。

⑺试切对刀法口机械对刀仪法G光学为刀仪法图3・9数控车床对刀方法1、试切对刀1）外径刀的对刀方法如图3-10所示。

Z向对刀如（a）所示。

先用外径刀将工件端面（基准面）车削出来；车削端面后，刀具能够沿X方向移动远离工件，但不可Z方向移动。

Z轴对刀输入：“ZO测量”。

X向对刀如（b）所示。

车削任一外径后，使刀具Z向移动远离工件，待主轴停止转动后，测量刚刚车削出来的外径尺寸。

比如，测量值为φ50.78mm,则X轴对刀输入：“X50.78测量2）内孔刀的对刀方法类似外径刀的对刀方法。

Z向对刀内孔车刀轻微接触到己加工好的基准面（端面）后，就不可再作Z向移动。

Z轴对刀输入：“ZO测量X向对刀任意车削一内孔直径后，Z向移动刀具远离工件，停止主轴转动，然后测量已车削好的内径尺寸。

比如，测量值为φ45.56mm,则X轴对刀输入：“X45.56测量”。

3）钻头、中心钻的对刀方法如图3-11所示。

图3J1钻头、中心钻对刀Z向对刀如（a）所示。

钻头（或者中心钻）轻微接触到基准面后，就不可再作Z向移动。

Z轴对刀输入：“ZO测量二X向对刀如（b）所示。

主轴不必转动，以手动方式将钻头沿X轴移动到钻孔中心，即看屏幕显示的机械坐标到“X0.0”为止。

X轴对刀输入：“XO测量二2、机械对刀仪对刀将刀具的刀尖与对刀仪的百分表测头接触，得到两个方向的刀偏量。

有的机床具有刀具探测功能，即通过机床上的对刀仪测头测量刀偏量。

3、光学对刀仪对刀将刀具刀尖对准刀镜的十字线中心，以十字线中心为基准，得到各把刀的刀偏量。

二、刀具补偿值的输入与修改根据刀具的实际参数与位置，将刀尖圆弧半径补偿值与刀具几何磨损补偿值输入到与程序对应的存储位置。
