园林施工图绘制技巧

园林施工图绘制随着人们生活水平的提高，对生活环境的要求也越来越高。

园林施工图绘制是园林景观设计中非常重要的环节之一，其质量直接影响到园林景观的最终呈现效果。

本文将从园林施工图绘制的基本概念、绘制流程、注意事项等方面进行阐述，以期为相关从业者提供参考。

一、园林施工图绘制的基本概念园林施工图绘制是指将园林设计师的构思以图纸的形式呈现出来，包括园林的平面图、立面图、剖面图等。

通过这些图纸，园林施工单位可以更加准确地了解设计师的意图，从而进行施工。

园林施工图绘制需要具备一定的建筑学、园林美学、植物学等相关知识，同时还需要掌握绘图软件的使用技巧。

二、园林施工图绘制的流程1、准备工作在进行园林施工图绘制之前，需要进行充分的准备工作。

需要了解园林设计师的设计理念和要求，明确设计目标。

需要收集相关的资料，包括地形、水文、气候等数据以及建筑、植物等相关信息。

需要制定详细的绘制计划，确定绘制的顺序和细节。

2、绘制初步设计图纸在准备工作完成后，开始绘制初步设计图纸。

主要包括总体规划图、地形设计图、植物配置图等。

在绘制过程中要注意对细节的处理，比如地形的起伏变化、植物的搭配等。

同时要结合实际情况进行设计，确保设计的可行性和实用性。

3、绘制施工图纸初步设计图纸完成后，需要将其转化为施工图纸。

施工图纸是园林施工单位进行施工的依据，因此在绘制时需要更加细致和准确。

要考虑到材料的选用、施工的工艺等方面，确保图纸的可行性和实用性。

4、审核和修改施工图纸完成后需要进行审核和修改。

主要对图纸的细节进行核对和完善，确保图纸的准确性和完整性。

同时要与园林施工单位进行沟通，确保施工过程中的细节问题得到妥善处理。

三、园林施工图绘制的注意事项1、准确性：园林施工图绘制要准确地反映设计师的意图和要求，避免出现误差和误解。

同时要与园林施工单位进行充分沟通，确保图纸的准确性和实用性。

2、细节处理：园林施工图绘制需要对细节进行处理，比如地形的高低起伏、植物的搭配等。

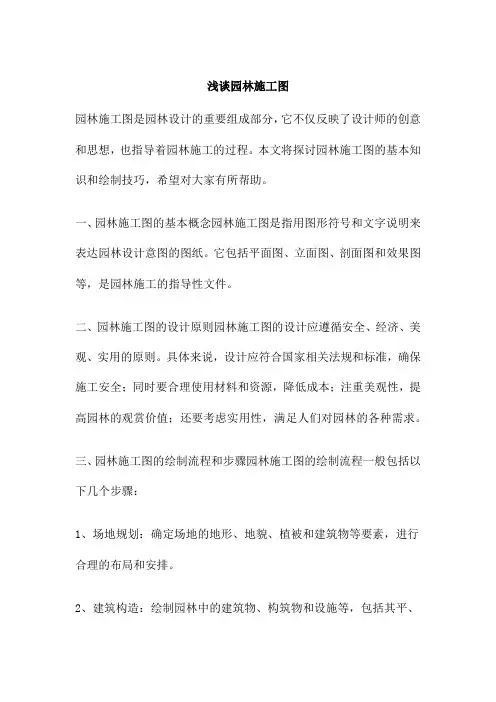

浅谈园林施工图园林施工图是园林设计的重要组成部分，它不仅反映了设计师的创意和思想，也指导着园林施工的过程。

本文将探讨园林施工图的基本知识和绘制技巧，希望对大家有所帮助。

一、园林施工图的基本概念园林施工图是指用图形符号和文字说明来表达园林设计意图的图纸。

它包括平面图、立面图、剖面图和效果图等，是园林施工的指导性文件。

二、园林施工图的设计原则园林施工图的设计应遵循安全、经济、美观、实用的原则。

具体来说，设计应符合国家相关法规和标准，确保施工安全；同时要合理使用材料和资源，降低成本；注重美观性，提高园林的观赏价值；还要考虑实用性，满足人们对园林的各种需求。

三、园林施工图的绘制流程和步骤园林施工图的绘制流程一般包括以下几个步骤：1、场地规划：确定场地的地形、地貌、植被和建筑物等要素，进行合理的布局和安排。

2、建筑构造：绘制园林中的建筑物、构筑物和设施等，包括其平、立、剖面图及结构形式等。

3、植物配置：根据场地的气候、土壤等条件，合理安排植物的种类、数量、种植方式和配置形式等。

4、硬质装饰：包括园路、景墙、花坛、水池等硬质景观的设计和绘制。

5、灯光设计：确定园林照明的方式、位置、颜色和照度等，绘制相应的灯光布置图。

四、园林施工图的技巧总结根据实际经验，以下是一些园林施工图的绘制技巧和注意事项：1、色彩搭配：注重色彩的协调和对比，根据设计原则选择合适的颜色搭配。

2、构图布局：合理运用构图法则，如统一、对称、均衡等，使图纸更具美观性。

3、细节处理：对图纸中的细节部分进行精细处理，如标注尺寸、材料说明等，确保信息的准确性。

4、图表展示：利用图表、效果图等形式来表达设计意图，提高图纸的可读性和说服力。

五、结论园林施工图作为园林设计的重要组成部分，对于园林作品的实现和品质有着至关重要的影响。

通过了解和掌握园林施工图的基本知识和绘制技巧，我们能够更好地理解设计师的创意和思想，推动园林施工的顺利进行，同时提高园林作品的品质和观赏价值。

详细注明装饰用料、颜色和做法、施工要求。
02
03
04
需要标注的标高。
建筑详图的主要内容包括：
六、建筑透视图
主要表现建筑物及配景的空间透视效果，它能够更形象、直观地表达建筑形体的外貌特征及设计效果。
图8-17 茶室透视图
建筑透视图配景
园林建筑透视图所表达的内容应以建筑为主，配景为辅。配景应以总平面图的环境为依据，为避免遮挡建筑物，配景可有取舍，建筑透视图的视点一般应选择在游人集中处。
04
建筑工程施工图：是表示建筑的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设备、施工要求等的图样。
概述
一、建筑总平面图及施工总说明
（一）建筑的表现方法
（a）建筑布点
（b）山麓明珠楼建筑群
图8-1 广州白云山风景区建筑布点
抽象轮廓法：常用于导游示意图。 涂实法：将建筑物涂黑；适用于功能分析图。 剖平法：适合表现个体建筑，常用于建筑单体设计。 平顶法：适合表现古建筑较多的建筑总平面图。
作用：建筑平面图是建筑设计中最基本的图纸，常用于表现建筑方案，并为以后的详细设计提供依据。
是水平全剖面图，
剖切平面位于窗台上方的水平面。
二、园林建筑平面图
建筑平面图（图8—6）
比例
定位轴线及编号
线型要求
（一）图示要求：
（一）图示要求
4．门、窗的画法 5．尺寸标注 所有外墙一般要标注三道尺寸。由内向外： 第一道尺寸为门 、窗洞尺寸及洞间墙尺寸。 第二道尺寸为定位轴线之间的尺寸，表示开间和进深。 第三道尺寸为外包尺寸，即房屋两端门外墙面之间的尺寸。平面图还应注明室内外地面、楼台阶顶面的标高，均为相对标高，一般底层室内地面为标高零点，标注为±0.00。 6．绘制指北针、剖切符号、注写图名、比例等 7．编制设计说明

园林施工图制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。

2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。

3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。

必须旋转时，要在图中标明旋转原点及角度。

4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。

（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。

2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。

3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。

4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。

5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。
