贝氏体耐磨钢的应用研究

多元低合金贝氏体铸钢磨球的研究和应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!多元低合金贝氏体铸钢磨球的研究和应用1. 引言在矿石磨矿过程中，磨球作为重要的磨矿介质，在提高磨矿效率和降低生产成本方面发挥着关键作用。

用贝氏体耐磨铸钢代替高铬铸铁的可行性分析在冶金矿山、水泥建材、电力、化肥、煤炭、化工、水力及城市建设等行业广泛使用的耐磨材料主要有两大类，一类是奥氏体高锰钢，其韧性高，原始硬度低，使用过程中主要依靠奥氏体加工硬化来提高其硬度，在充分加工硬化后，其硬度由原始HB200提高到HB400-500，在高冲击载荷条件下使用取得很好的使用效果，但在中小冲击载荷条件下使用，奥氏体不能充分加工硬化，其耐磨性差。

另一类是合金白口铸铁，其硬度高，韧性低，在无冲击载荷下使用效果好，但在有冲击载荷条件下使用易出现碎裂现象，因而大大限制了它的应用范围，同时也影响了它的耐磨性，并且含钼、铜等合金元素，生产成本较高。

贝氏体耐磨铸钢，通过合理的成分设计，得到下贝氏体组织,使这种贝氏体钢具有良好的冲击韧性和高的硬度和强度，（硬度≥ 60HRC ，A K≥ 10J），性能明显优于同类产品，适合于制造各种矿山、建材，发电和化工等行业的耐磨件，如衬板、齿板、锤头、输送管、斗齿等产品。

高铬铸铁主要含C、Si、Mn、Cr、Mo、Cu、Ni等化学成分，C是提高材质硬度和耐磨性的重要元素，对高铬铸铁的组织和性能影非常显著。

C能较多地渗于奥氏体（A）中，增强A M转变后的硬度，形成高碳马氏体，以提高基体的硬度和耐磨性。

C含量对共晶合金碳化物（K）的体积百分比有很大影响，提高C量，K量也相应增长，从而可进一步强化材质的整体抗磨性。

但过量的C能使M相变温度（Ms）点显著下移并降低淬透性，材质脆性增大，机械性能恶化。

高铬铸铁中C含量一般在3%左右，含C量大于3%的高铬铸铁多用于中低应力磨损工况，而C 含量低于3%的高铬铸铁多用于冲击载荷、高应力的磨损工况。

Si降低淬透性，所以Si一般限制在0.8%以下，但Si提高Ms点，当Mn量用的高进，允许把Si提高到1.0—1.2%。

Mn稳定奥氏体，但剧烈降低Ms点，带来大量残余奥氏体。

Mn含量一般在2%以下。

Cr是主要合金元素，足量的Cr（高于9%）能可靠地得到 M7C3，Cr除与C形成碳化物外，尚有部分溶解于奥氏体中，起提高淬透性的作用。

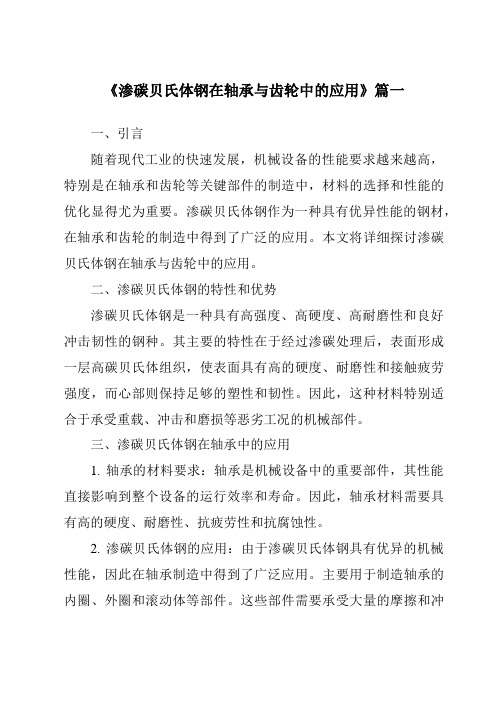

《渗碳贝氏体钢在轴承与齿轮中的应用》篇一一、引言随着现代工业的快速发展，机械设备的性能要求越来越高，特别是在轴承和齿轮等关键部件的制造中，材料的选择和性能的优化显得尤为重要。

渗碳贝氏体钢作为一种具有优异性能的钢材，在轴承和齿轮的制造中得到了广泛的应用。

本文将详细探讨渗碳贝氏体钢在轴承与齿轮中的应用。

二、渗碳贝氏体钢的特性和优势渗碳贝氏体钢是一种具有高强度、高硬度、高耐磨性和良好冲击韧性的钢种。

其主要的特性在于经过渗碳处理后，表面形成一层高碳贝氏体组织，使表面具有高的硬度、耐磨性和接触疲劳强度，而心部则保持足够的塑性和韧性。

因此，这种材料特别适合于承受重载、冲击和磨损等恶劣工况的机械部件。

三、渗碳贝氏体钢在轴承中的应用1. 轴承的材料要求：轴承是机械设备中的重要部件，其性能直接影响到整个设备的运行效率和寿命。

因此，轴承材料需要具有高的硬度、耐磨性、抗疲劳性和抗腐蚀性。

2. 渗碳贝氏体钢的应用：由于渗碳贝氏体钢具有优异的机械性能，因此在轴承制造中得到了广泛应用。

主要用于制造轴承的内圈、外圈和滚动体等部件。

这些部件需要承受大量的摩擦和冲击力，而渗碳贝氏体钢的高硬度和耐磨性使其成为理想的材料选择。

四、渗碳贝氏体钢在齿轮中的应用1. 齿轮的材料要求：齿轮是传动系统中的重要部件，其性能直接影响到传动效率和设备运行的平稳性。

因此，齿轮材料需要具有高的硬度、强度、耐磨性和抗疲劳性。

2. 渗碳贝氏体钢的应用：由于渗碳贝氏体钢具有较高的硬度和强度，且表面硬度梯度分布合理，因此在齿轮制造中也有广泛应用。

主要用于制造齿轮的齿面部分，可以有效地提高齿轮的耐磨性和抗疲劳性，延长齿轮的使用寿命。

五、结论综上所述，渗碳贝氏体钢在轴承和齿轮的制造中具有广泛的应用前景。

其优异的机械性能使其能够满足重载、冲击和磨损等恶劣工况下的使用要求。

在轴承应用中，渗碳贝氏体钢主要用于制造内圈、外圈和滚动体等部件；在齿轮应用中，则主要用于制造齿面部分。

中碳中合金贝氏体耐磨钢挖掘机铲齿材质的研究赵兴明，荣守范（佳木斯大学材料科学与工程学院，黑龙江佳木斯 154007）摘要:针对铲齿的工况条件和性能要求，本文设计了4 组化学成分并提出了一套完整的热处理工艺方案，通过对不同成分的实验钢进行热处理及相关检测与理论分析，寻找到了一组最佳的成分配比和最优热处理工艺。

该实验钢生产的铲齿件具有良好的综合力学性能，即优良的耐磨性、高的硬度及一定的韧性。

关键词：贝氏体钢；热处理；铬；等温淬火；力学性能1 引言磨损是机械产品常见的失效形式，每年给社会带来巨大的经济损失。

铲齿[1-3]是挖掘机上的主要的磨耗件之一，消耗量很大，且每年有相当数量的铲齿需要进口。

铲齿的实际工况条件非常恶劣，在接触物料时不仅受到磨损作用，还要承受一定的冲击载荷。

因此，研究新型挖掘机铲齿材料，提高铲齿件在工况下的服役寿命，减少因磨损而造成的经济损失，具有重要的现实意义。

2 试验材料及方法2.1 试验材料合金元素[4]在耐磨钢中的作用主要有：强化铁素体，增加和细化珠光体，改善耐磨钢的低温韧性，提高耐磨钢的耐磨性等。

充分发挥这些合金元素对材料基体组织及淬透性的影响能力，使材料具有较好的耐磨性。

(1) 碳：碳[5]是钢中的主要元素，对钢的基体组织起决定性作用，对低合金耐磨铸钢组织和性能的影响较大少量碳固溶于铁素体中，其余碳都以碳化物形式存在。

碳虽是强化的主要元素，但是为了减少铸件应力，降低脆性，含碳量定为0.5%~0.52%。

(2) 硅：Si 能够稳定和细化奥氏体，使贝氏体的形核与长大均受抑制，使合金的C 曲线右移。

当硅含量超过3%时，将强烈降低钢的导热性、塑性、韧性和延展性；加重热处理过程中的脱碳倾向，并促使铁素体在加热过程中晶粒粗化，增大钢的过热敏感性和铸件的热裂倾向，故本实验中的硅含量控制在1.2%~1.3%。

(3) 锰：锰在铸造抗磨钢中主要作用是脱氧，中和硫的有害作用，防止铸件产生热裂等缺陷。

准贝氏体高强耐磨钢的开发和工艺研究发表日期：2007-1-10 阅读次数：505摘要:研究在典型贝氏体钢的成分基础上加入阻止碳化物析出的元素Si，开发出以贝氏体铁素体(BF)和残余奥氏体(AR)组成的准贝氏体组织的高强耐磨钢，在适当的工艺下钢板可获得最佳的综合性能，具有良好的强韧性、耐磨性和焊接性。

关键词: 准贝氏体典型贝氏体贝氏体铁素体残余奥氏体耐磨性1 概述高强度耐磨钢作为一类重要的钢铁材料，广泛应用于矿山机械、车辆船舶、桥梁、煤机等行业。

随着我国国民经济的迅速发展，对高强度耐磨板的需求增长迅猛。

限于舞钢目前的设备条件和生产能力，不宜生产传统调质型的马氏体耐磨钢，故开发了一种热轧+低温回火状态交货的非调质高强耐磨钢一准贝氏体高强耐磨钢。

贝氏体钢的发现和研究已有半个多世纪的历史，自20世纪30年代Bain发现贝氏体，50年代柯俊建立贝氏体切变相变机制以来,国内外许多学者对其力学性能进行了大量研究，普遍认为，等温形成的贝氏体与淬火回火马氏体相比具有以下特征：典型上贝氏体的综合力学性能，特别是韧性非常低劣；高碳钢的下贝氏体及含硅钢贝氏体力学性能优良,故可实际应用，但因等温贝氏体淬透性小，应用受到极大的限制；热处理工艺复杂,而且等温淬火工艺受到零件尺寸和热处理设备的制约。

20世纪50年代，研究出空冷获得贝氏体组织的钢，称为贝氏体钢，组织系典型贝氏体。

虽然其淬透性大大提高，但是韧性却仍然很低，因此阻碍了贝氏体钢的推广应用。

通过对贝氏体相变的深入研究，20世纪80年代，康沫狂教授提出了″准贝氏体″这一概念。

舞钢公司根据这个理论，结合现有设备能力，成功开发了准贝氏体高强度耐磨钢，它的综合性能超过了当前的典型贝氏体钢、调质钢等，其组织由贝氏体铁素体(BF)和残余奥氏体(AR)组成，具有良好的强韧性配合，在轧态+低温回火后即可获得强度为1000MPa左右、硬度为340～390HB的耐磨钢板。

2 设计原则参考目前国内外耐磨钢的实际水平，结合市场需求，设计准贝氏体高强耐磨钢的屈服强度≥950 MPa，抗拉强度≥1100MPa，延伸率≥10％，硬度340～390MPa，通过合理的成分和工艺的设计，使钢最终获得准贝氏体组织，从而达到设定的性能。

《渗碳贝氏体钢在轴承与齿轮中的应用》篇一一、引言随着工业技术的快速发展，机械部件的耐用性和可靠性变得越来越重要。

作为关键的机械零件，轴承和齿轮的性能直接影响着整个设备的运行效率和使用寿命。

而渗碳贝氏体钢作为一种新型的合金材料，以其卓越的机械性能和耐磨性，在轴承与齿轮制造中得到了广泛的应用。

本文将详细探讨渗碳贝氏体钢在轴承与齿轮中的应用及其优势。

二、渗碳贝氏体钢的特性渗碳贝氏体钢是一种通过渗碳处理，使表面具有高碳含量和高硬度的合金钢。

其特性主要表现在以下几个方面：1. 高硬度：渗碳处理后，钢的表面硬度得到显著提高，可达到60-65HRC的高硬度。

2. 良好的耐磨性：高碳含量使得钢的耐磨性大大增强，可有效抵抗摩擦和磨损。

3. 优异的韧性：贝氏体组织的形成使得钢具有良好的韧性，能够承受较大的冲击载荷。

三、渗碳贝氏体钢在轴承中的应用轴承是机械设备中承受旋转摩擦和负荷的重要部件。

渗碳贝氏体钢在轴承制造中的应用主要体现在以下几个方面：1. 轴套制造：利用其高硬度和耐磨性，制造出能承受高负荷和摩擦的轴套，延长轴承的使用寿命。

2. 滚动体制造：通过精密加工，渗碳贝氏体钢可以制造出高精度的滚动体，提高轴承的旋转精度和承载能力。

3. 抗腐蚀性能：渗碳贝氏体钢具有较好的抗腐蚀性能，能够在恶劣的工作环境中保护轴承免受腐蚀。

四、渗碳贝氏体钢在齿轮中的应用齿轮是传递动力和运动的关键部件，其性能直接影响着设备的传动效率和稳定性。

渗碳贝氏体钢在齿轮制造中的应用主要有以下几点：1. 齿面硬度：渗碳处理后，齿面获得高硬度，提高了齿轮的耐磨性和抗点蚀能力。

2. 强度和韧性：贝氏体组织的形成使得齿轮具有优异的强度和韧性，能够承受较大的冲击载荷。

3. 抗疲劳性能：渗碳贝氏体钢具有较好的抗疲劳性能，能够延长齿轮的使用寿命。

五、结论综上所述，渗碳贝氏体钢以其卓越的机械性能和耐磨性，在轴承与齿轮制造中得到了广泛的应用。

其高硬度和耐磨性使得制造出的轴套、滚动体等部件能够承受高负荷和摩擦，延长了设备的使用寿命。

目录摘要 (1)Abstract (2)1.绪论 (3)1.1 贝氏体相变与贝氏体钢 (3)1.2 贝氏体耐磨钢的应用 (3)1.3 贝氏体钢的发展与前景 (4)1.4主要研究内容及意义 (5)1.4.1主要研究内容 (5)1.4.2 实验意义 (5)2.实验方法及过程 (6)2.1 技术路线 (6)2.2 实验材料及设备 (7)2.3 自制焊条的配方 (9)2.4 焊接过程 (9)2.4.1焊前准备 (9)2.4.2 实验参数 (10)2.4.3 施焊 (10)2.5 金相组织检测 (10)2.6 显微硬度测试 (11)3.实验结果与分析 (13)3.1焊条焊接工艺性能 (13)3.2金相组织分析 (14)3.2.1母材 (14)3.2.2 焊缝 (15)3.2.3 熔合区 (16)3.2.4 热影响区 (17)3.3显微硬度分析 (19)3.3.1 JD-960焊条的焊接接头显微硬度 (19)3.3.2自制焊条的焊接接头显微硬度 (20)3.3.3两种焊条焊接接头显微硬度的对比 (21)4.结论分析 (23)致谢 (24)参考文献： (25)贝氏体耐磨钢焊接组织与性能研究材料科学与工程专业学生：陈建孟指导教师：向朝进摘要本文研究了贝氏体相变过程与贝氏体耐磨钢的发展应用，通过用自制焊条与标准焊条对贝氏体耐磨钢进行手工电弧焊焊接实验，对比分析两组焊接工艺性能，观察显微金相与显微硬度，得出合金元素对焊接接头的影响。

可以发现，自制焊条中由于钼元素增多，焊接接头各区域的组织得到了不同程度的细化，焊缝与熔合区的显微硬度也得到了提高。

关键词：贝氏体耐磨钢，焊接工艺，贝氏体，显微金相AbstractThis thesis studies the development and application of bainite bainite transformation process of wear-resistant steel, with homemade rod by rod and standard wear-resistant steel for bainite SMAW welding experiments, comparative analysis of two sets of welding performance, observe metallurgical microstructure and micro hardness, drawn influence of alloying elements on welded joints. You can find homemade electrode due to an increase in molybdenum, the regional organization of welded joints have been varying degrees of refinement, micro-hardness weld and fusion zone has also been improved.Keywords:Bainite resistant steel，Welding ，Bainite，Metallurgical Microstructure1.绪论1.1 贝氏体相变与贝氏体钢钢中的贝氏体转变是过冷奥氏体在介于珠光体和马氏体转变温度区间的一种转变，又简称为中温转变，由于贝氏体，尤其是下贝氏体组织具有良好的综合力学性能，故生产中常将钢奥氏体化后过冷至中温转变区等温停留，使之获得贝氏体组织，这种热处理称为贝氏体等温淬火，对于有些钢来说，也可在奥氏体化后以适当的冷却速度(通常是空冷)进行连续冷却来获得贝氏体组织，采用等温或连续冷却淬火获得贝氏体组织后，除了可使钢得到良好的综合力学性能外，还可在较大程度上减少像一般淬火(得到马氏体组织)那样产生的变形和开裂倾向[1]。

贝氏体钢的研究现状与发展前景现在随着科技的发展，社会对对各种材料的需求在举荐的增多，对材料的性能的要求越来越严格，越来越宽广。

然而，钢材是材料的一项大户，所以钢的发展对于才材料发展至关重要，推动整个材料界的发展。

钢铁在热处理过程中的转变主要有三类：1.在较高温度范围的转变是扩散型的，即通过单个原子的独立无规则运动，改变组织结构，其转变产物称之为珠光体，强度低，塑性好；2.钢从高温激冷到低温(Ms温度以下)的转变是切变型的。

即原子阵列式地规则移动，不发生扩散，其转变产物称为马氏体，它具有高强度，但很脆，一般通过回火进行调质；3.介于上述二者之间，在中间温度范围的转变；以其发现者贝茵(Bain)命名称为贝氏体相变，具有贝氏体组织的钢叫贝氏体钢。

同时，很多重要的有色合金，如铜合金、钛合金等都具有和钢铁相似的贝氏体相变。

其中钢中的贝氏体相变是发生在共析钢分解和马氏体相变温度范围之间的中温转变。

鉴于贝氏体相变是固态材料中主要相变形式之一，其转变机制是材料科学理论的重要组成部分。

贝氏体钢和具有贝氏体组织的材料已用于铁路、交通、航空、石油、矿山、模具等国民经济重要部门，并在不断扩大，有可能发展成为下一代高强度结构材料的主要类型之一，因此对其基础和应用基础的研究显得尤为紧迫。

关于贝氏体相变时铁原子的运动方式，最初由柯俊教授等在50年代开展了研究。

认为铁原子的以阵列式切变位移方式(与马氏体相似)转变成新的原子排列的，而溶解的碳原子则发生了超过原子间距的长程扩散进入尚未转变的残留相或在新结构中析出碳化物。

上述切变位移机制已被欧洲、日本和美国这一领域的主要学者所接受，形成了“切变学派”。

但是这个观点，从60年代起受到了美国卡内基麦隆大学学派的挑战，后者认为贝氏体是依靠铁原子扩散和常见的表面台阶移动方式生成的。

在过去的30年中，由于实验研究手段的限制，问题一直未能解决，两个学派陷于相持不下的局面。

鉴于贝氏体转变机制是目前国际上两大学派的争论焦点，澄清这一争论不仅对贝氏体转变及相变理论将是一次重大突破，对贝氏体钢及合金的应用也将起到重要的指导作用。

年产16万吨贝氏体耐磨钢（95#—B）加工生产线可行性研究报告项目概述本项目贝氏体耐磨钢（95—B）是经过多年开发研制产品。

用于颚式破碎机齿板的Cr-Mn-Si-Mo系耐磨钢/ 清华大学材料学与工程系/ 中国适用技术成果库/ 项目年度编号: 92214255，多元低合金贝氏体铸钢在破碎机备件上，在新型低合金空淬贝氏体铸钢的基础上，综合锤头的工作情况及磨损实际研究开发了一种新型低合金空淬铸钢其化学成份0.40~0.50%c C0.38-o.45使该钢具有较高的硬度，而且具有较好的韧性。

是用在装甲车和坦克履带板的最佳材料。

一、国内市场需求状况本产品在中式生产后经过以下厂家，经密山市水泥厂、鹤岗市水泥厂、江苏太湖耐火材料股份有限公司、北京市昌河耐火材料厂，三一重工泵送机械有限公司，长沙市永安水泥厂，等、等式用表明：在相同条件下新产品使用寿命是高锰钢的3倍以上。

可广泛应用于球磨机上的部份衬板，齿板、冲击锤头、铲齿、矿山产品、铁路耐磨产品、传动齿轮、汽车的发动机气缸、曲轴、汽车弹簧板，用于军工部行业的装甲车履带板、坦克车履带板等耐磨机械产品。

二、我们已与国家兵器部、军委总装备部，铁道部联系洽谈，已经过三部委技术部门专家的认可，建议我们抓紧建厂，尽快投产，达到生产规模和质量要求后，国家三部门将会以计划性的方案与我们签订包销合同。

三、材料来源和运输成本该项目材料来源主要是由钢锭，废铁等原料加工而成，经多方考察多数钢铁企业在华北、西北地区，有广泛的材料资源，因此我们为了减少运输成本，方便购进原料，故将该项目落户到河北省境内，可以有效的利用首钢、邯钢、太钢的钢锭材料，大大的减少了原材料运输成本。

可有效的为企业创造更高的经济效益。

四、经济效益分析该项目计划投资规模为2亿美元，建设两条生产线，每条生产线可年产8万吨贝氏体耐磨钢产品，两条可年产16万吨。

分为两期投资，一期工程建设期为18个月，投资为1亿美元，正式建成投产后可在一年半内收回所有投资。

贝氏体钢的研究现状与发展前景现在随着科技的发展，社会对对各种材料的需求在举荐的增多，对材料的性能的要求越来越严格，越来越宽广。

然而，钢材是材料的一项大户，所以钢的发展对于才材料发展至关重要，推动整个材料界的发展。

钢铁在热处理过程中的转变主要有三类：1.在较高温度范围的转变是扩散型的，即通过单个原子的独立无规则运动，改变组织结构，其转变产物称之为珠光体，强度低，塑性好；2.钢从高温激冷到低温(Ms温度以下)的转变是切变型的。

即原子阵列式地规则移动，不发生扩散，其转变产物称为马氏体，它具有高强度，但很脆，一般通过回火进行调质；3.介于上述二者之间，在中间温度范围的转变；以其发现者贝茵(Bain)命名称为贝氏体相变，具有贝氏体组织的钢叫贝氏体钢。

同时，很多重要的有色合金，如铜合金、钛合金等都具有和钢铁相似的贝氏体相变。

其中钢中的贝氏体相变是发生在共析钢分解和马氏体相变温度范围之间的中温转变。

鉴于贝氏体相变是固态材料中主要相变形式之一，其转变机制是材料科学理论的重要组成部分。

贝氏体钢和具有贝氏体组织的材料已用于铁路、交通、航空、石油、矿山、模具等国民经济重要部门，并在不断扩大，有可能发展成为下一代高强度结构材料的主要类型之一，因此对其基础和应用基础的研究显得尤为紧迫。

关于贝氏体相变时铁原子的运动方式，最初由柯俊教授等在50年代开展了研究。

认为铁原子的以阵列式切变位移方式(与马氏体相似)转变成新的原子排列的，而溶解的碳原子则发生了超过原子间距的长程扩散进入尚未转变的残留相或在新结构中析出碳化物。

上述切变位移机制已被欧洲、日本和美国这一领域的主要学者所接受，形成了“切变学派”。

但是这个观点，从60年代起受到了美国卡内基麦隆大学学派的挑战，后者认为贝氏体是依靠铁原子扩散和常见的表面台阶移动方式生成的。

在过去的30年中，由于实验研究手段的限制，问题一直未能解决，两个学派陷于相持不下的局面。

鉴于贝氏体转变机制是目前国际上两大学派的争论焦点，澄清这一争论不仅对贝氏体转变及相变理论将是一次重大突破，对贝氏体钢及合金的应用也将起到重要的指导作用。

适应不同工矿条件下贝氏体/马氏体耐磨衬板研究国投曹妃甸港输煤系统中使用的耐磨衬板工矿条件是一个复杂的系统工程,它不仅取决于衬板所在的位置,同时也与所输送的物料有关。

因此,详细分解输料系统中每个地方使用衬板冲击及磨损情况,将使衬板的使用寿命大幅度提高。

为此,通过材料成分及工艺的优化获得具有优良综合力学性能的衬板,并使其与使用的工矿条件相匹配。

本文以自主设计的七种贝氏体、马氏体钢为研究对象,通过不同热处理工艺获得不同的组织与性能,并进行摩擦磨损试验,在理论上加以探讨。

试验结果表明:铸造衬板在1700℃出钢时衬板冲击韧性值最大,最佳的出钢温度是1700℃。

钢水在1500℃浇铸时,硬度值和冲击功值与其它温度浇铸温度比较相差不大,而1500℃浇铸时缩孔和偏析相对较少,因此,浇注温度选择1500℃。

铸造衬板中极易产生偏析,我们采用了减小合金元素矿石尺寸,提高钢水的均匀程度,增加冷却速度,加入少量稀土变质剂等方法。

稀土在钢中除了净化钢液、改善铸态组织等作用外,还具有改善夹杂物形态以及合金化的作用,偏析现象有了较大幅度的改善。

铸造贝氏体、马氏体衬板随着含碳量的增加,硬度提高,冲击韧性降低;在其它成分相同的情况下,加Mo可以使硬度及冲击韧性均大幅提高;C含量大于0.49以后,增加合金元素及提高C含量对硬度值影响不大。

在空冷贝氏体、马氏体钢中,Mn和Si含量大于2%较好,成分中须含有Mo和Cr。

含碳量在0.40~0.44范围内时,空冷衬板硬度HRC≧50。

含碳量在0.45~0.50范围内时,空冷衬板硬度HRC≧55。

相同成分及热处理工艺的铸造及锻造(轧制)贝氏体、马氏体衬板,硬度基本相同,但韧度差别很大。

锻造(轧制)贝氏体、马氏体衬板具有更高的韧度,耐磨性也更好一些。

主要是因为锻造(轧制)板组织细小,致密度高,缺陷少。

在低冲击功磨损条件下,磨损机制主要为切削机制。

而在高冲击功磨损条件下,其磨损机制主要为凿削作用下磨面硬化层的塑变疲劳与脆断。

《渗碳贝氏体钢在轴承与齿轮中的应用》篇一一、引言随着现代工业的快速发展，机械设备对于耐磨、耐热、抗疲劳等性能的要求越来越高。

而轴承和齿轮作为机械设备的核心部件，其性能的优劣直接关系到整个设备的运行效率和寿命。

因此，寻找具有优良性能的材料，成为机械制造领域研究的重点。

渗碳贝氏体钢作为一种新型的钢材，具有优异的力学性能和耐磨性，被广泛应用于轴承和齿轮的制造中。

本文将详细探讨渗碳贝氏体钢在轴承与齿轮中的应用。

二、渗碳贝氏体钢的特性渗碳贝氏体钢是一种经过特殊处理的合金钢，其特性主要体现在以下几个方面：1. 高强度：渗碳贝氏体钢经过渗碳处理后，表面具有较高的硬度，同时保持了良好的韧性，使得其具有较高的强度。

2. 耐磨性：渗碳贝氏体钢的表面硬度高，耐磨性好，能够承受较大的摩擦力和冲击力。

3. 抗疲劳性：该钢种具有良好的抗疲劳性能，能够在重复应力作用下保持较高的性能稳定性。

4. 良好的加工性：渗碳贝氏体钢可进行冷、热加工，具有良好的可塑性和加工性。

三、渗碳贝氏体钢在轴承中的应用轴承是机械设备中重要的支承部件，承受着设备的径向和轴向负荷。

由于工作环境恶劣，轴承需要具备高强度、高耐磨、抗疲劳等性能。

渗碳贝氏体钢在这些方面表现出色，因此被广泛应用于轴承制造中。

1. 渗碳贝氏体钢在轴承套圈中的应用：渗碳贝氏体钢制作的轴承套圈具有高硬度和高耐磨性，能够承受较大的负荷和冲击力，提高了轴承的使用寿命。

2. 渗碳贝氏体钢在轴承滚动体中的应用：渗碳贝氏体钢制作的滚动体具有优异的抗疲劳性能，能够在高速、高负荷的工作环境下保持较高的性能稳定性。

四、渗碳贝氏体钢在齿轮中的应用齿轮是机械设备中传递动力的关键部件，需要具备高强度、高耐磨、抗点蚀等性能。

渗碳贝氏体钢在齿轮制造中也得到了广泛应用。

1. 渗碳贝氏体钢在齿轮齿面的应用：渗碳贝氏体钢制作的齿轮齿面具有高硬度和高耐磨性，能够承受较大的摩擦力和冲击力，提高了齿轮的使用寿命。

2. 渗碳贝氏体钢在齿轮整体结构中的应用：渗碳贝氏体钢的抗疲劳性能优异，使得制造出的齿轮能够在重复应力作用下保持较高的性能稳定性，降低了齿轮的失效风险。

《渗碳贝氏体钢在轴承与齿轮中的应用》篇一一、引言随着现代工业的快速发展，机械设备对于耐磨、耐热、抗疲劳等性能的要求日益提高。

在这样的背景下，渗碳贝氏体钢因其独特的物理和化学性能，被广泛应用于轴承和齿轮等关键部件的制造中。

本文将详细探讨渗碳贝氏体钢在轴承与齿轮中的应用及其优势。

二、渗碳贝氏体钢的特性渗碳贝氏体钢是一种通过渗碳处理提高表面硬度和耐磨性的钢种。

其特点包括高硬度、高强度、良好的韧性、耐热性以及较好的抗疲劳性能。

这些特性使得渗碳贝氏体钢在制造高精度、高负载的机械设备部件时具有显著优势。

三、渗碳贝氏体钢在轴承中的应用1. 轴承的工作环境与要求轴承是机械设备中的重要部件，承受着设备的重量和运转时的摩擦力。

因此，轴承材料需要具有高硬度、高耐磨性以及良好的抗疲劳性能。

2. 渗碳贝氏体钢的应用由于渗碳贝氏体钢具有优异的机械性能，因此被广泛应用于轴承的制造中。

渗碳处理可以使钢的表面硬度达到较高的水平，提高轴承的耐磨性和使用寿命。

此外，渗碳贝氏体钢的抗疲劳性能也使得轴承在高速、重载的工作环境下能够保持稳定的性能。

四、渗碳贝氏体钢在齿轮中的应用1. 齿轮的工作环境与要求齿轮是传动系统中的关键部件，承受着设备的传动力和扭矩。

因此，齿轮材料需要具有高强度、高硬度和良好的抗冲击性能。

2. 渗碳贝氏体钢的应用渗碳贝氏体钢在齿轮制造中的应用主要体现在其高硬度和高强度的特性上。

齿轮在传动过程中需要承受较大的力和扭矩，而渗碳贝氏体钢的高硬度和高强度可以保证齿轮在长时间的使用过程中保持稳定的性能，降低故障率。

此外，渗碳处理还可以提高齿轮的耐磨性和抗疲劳性能，延长其使用寿命。

五、结论综上，渗碳贝氏体钢因其独特的物理和化学性能，在轴承和齿轮等关键部件的制造中发挥了重要作用。

其高硬度、高强度、良好的韧性和耐热性使得设备在长时间的使用过程中保持稳定的性能，降低故障率。

此外，渗碳处理技术的不断发展也为渗碳贝氏体钢在轴承和齿轮等领域的应用提供了更广阔的空间。

中高碳贝氏体钢耐磨犁铧的研究张圳炫;荣守范;刘会【摘要】针对犁铧机高锰钢材质犁铧的耐磨性不足问题,从材质方面入手,提出中高碳贝氏体钢材质犁铧.下贝氏体钢具有良好的综合力学性能及较低的价格,同时利用激冷材料显著细化了原始晶粒,提高了耐磨性,经等温淬火热处理后,犁铧宏观硬度可达50HRC以上,冲击韧性ak值平均为108J/cm2.经过装机应用,中高碳贝氏体钢材质犁铧的使用寿命为高锰钢材质犁铧的3倍.%In view of the problem of insufficient wear resistance of plowing machine with high manganese steel plowing machine,this paper starts with the material process,and puts forward the medium and high carbon bainitic steel plow.Because the lower bainitic steel has a good comprehensive mechanical properties and lower prices,using the chilled material to significantly refined the original grain to improve the wear resistance,by iso-thermal quenching heat treatment,plow macroscopical hardness could reach to 50HRC or more.The average val-ue of impact toughness ak is 108J / cm2.After the installation of the application,the high carbon bainitic steel plow with a service life is three times of the high manganese steel plow.【期刊名称】《佳木斯大学学报（自然科学版）》【年(卷),期】2018(036)001【总页数】3页(P86-88)【关键词】中高碳贝氏体钢;等温淬火;耐磨性【作者】张圳炫;荣守范;刘会【作者单位】佳木斯大学材料科学与工程学院,黑龙江佳木斯154007;佳木斯大学材料科学与工程学院,黑龙江佳木斯154007;佳木斯大学材料科学与工程学院,黑龙江佳木斯154007【正文语种】中文【中图分类】TG142.10 引言犁铧是农业机械中的重要零部件，其寿命短，消耗量大，由此带来的经济损失不容忽视。
