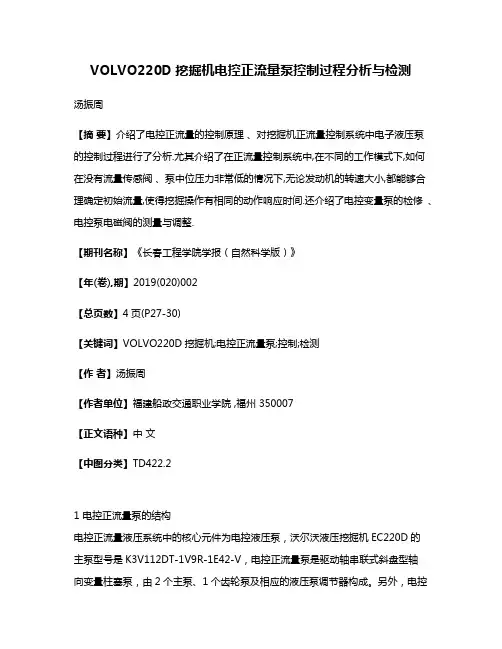

VOLVO220D挖掘机电控正流量泵控制过程分析与检测汤振周【摘要】介绍了电控正流量的控制原理、对挖掘机正流量控制系统中电子液压泵的控制过程进行了分析.尤其介绍了在正流量控制系统中,在不同的工作模式下,如何在没有流量传感阀、泵中位压力非常低的情况下,无论发动机的转速大小,都能够合理确定初始流量,使得挖掘操作有相同的动作响应时间.还介绍了电控变量泵的检修、电控泵电磁阀的测量与调整.【期刊名称】《长春工程学院学报（自然科学版）》【年(卷),期】2019(020)002【总页数】4页(P27-30)【关键词】VOLVO220D挖掘机;电控正流量泵;控制;检测【作者】汤振周【作者单位】福建船政交通职业学院 ,福州 350007【正文语种】中文【中图分类】TD422.21 电控正流量泵的结构电控正流量液压系统中的核心元件为电控液压泵，沃尔沃液压挖掘机EC220D的主泵型号是K3V112DT-1V9R-1E42-V，电控正流量泵是驱动轴串联式斜盘型轴向变量柱塞泵，由2个主泵、1个齿轮泵及相应的液压泵调节器构成。
另外，电控正流量主泵前后泵的调节器上都各自带有一个可以进行流量控制的比例电磁阀。
2 电控正流量泵工作原理电控正流量泵的工作原理如图1所示，在电控状态下，电控正流量泵通过电磁阀来调节斜盘摆角的变化，能够实现单泵的自由控制，合理地分配发动机的功率，使发动机的工作处于最节能状态。
正向液压控制系统在每个执行动作的先导油路上均安装了压力传感器。
控制器根据先导压力信号的叠加值及其变化趋势判断执行器的流量需求及其变化趋势，并据此精确控制泵的排量，同时，通过检测主泵出口表征负载的压力，根据双泵的p-Q曲线(如图2所示)，得到油泵的另一排量值，根据这两个排量值来调节油泵的排量，使系统的流量供应能够动态地跟随执行元件的流量需求，实现系统流量的实时匹配，达到“所得即所需”，就不会无用地消耗动力。
图1 电控正流量泵工作原理图Q.泵流量；p.液压油压力图2 双泵的p-Q曲线3 变功率控制正流量液压系统中的核心元件为比例电磁阀，该泵可实现变功率控制和电比例控制两大功能。
代码B094内容：右行走压力传感器电源短路。
代码B102内容：左行走压力传感器异常输出。
代码B103内容：左行走压力传感器断线异常。
代码B104内容：左行走压力传感器电源短路。
代码B113内容：选购件选择器位置检测压力传感器断线异常。
现象：进入B模式则显示选择阀异常。
代码B114内容：选购件选择器位置检测压力传感器电源短路。
代码B162内容：P1侧选购件压力传感器异常输出。
代码B163内容：P1侧选购件压力传感器断线异常。
代码B164内容：P1侧选购件压力传感器电源短路。
代码B172内容：P2侧选购件压力传感器异常输出。
代码B173内容：P2侧选购件压力传感器断线异常。
现象：即使选择合流也不合流。
代码B174内容：P1侧选购件压力传感器电源短路。
代码C102内容：P1泵压力传感器异常输出。
代码C103内容：P1泵压力传感器断线异常。
现象：微动操作性降低。
代码C104内容：P1泵压力传感器电源短路。
代码C022内容：P2泵压力传感器异常输出。
代码C023内容：P2泵压力传感器断线异常。
代码C024内容：P2泵压力传感器电源短路。
判断条件：输入电压在4.7V以上。
代码C033内容：大臂头压力传感器断线异常。
判断条件：输入电压小于0.1V。
现象：高速伸缩吊车的负荷显示值异常。
代码C034内容：大臂头压力传感器电源短路。
判断条件：输入电压在4.7V以上。
现象：高速伸缩吊车的负荷显示值异常。
代码C043内容：大臂杆压力传感器断线异常。
判断条件：输入电压小于0.1V。
代码C044内容：大臂杆压力传感器电源短路。
判断条件：输入电压在4.7V以上。
代码D012内容：P1卸载比例阀输出晶体管ON故障。
判断条件：比例阀的反馈值在1000mA以上。
现象：选购件不能合流。
代码D013内容：P1卸载阀断线异常。
判断条件：比例阀的反馈值小于100mA，（输出小于100mA时不作判断。
）代码D022内容：P2卸载比例阀输出晶体管ON故障。
