沃尔沃挖机故障代码表

沃尔沃挖掘机故障代码表SAE-弋码，转换成故障代码（配备D12C发动机）机器系列号码EC330B 10236EC360B 10829保养工具VCADS Pro使用SAE类型的故障代码。

SAE故障代码的设计包括例如MID, PID和FMI下面的识别数字。

M I D：Message Identification Description （表示控制组件识别）。

每个控制组件有一个独特的数字。

PID：Parameter Identification D escription （表示参数/ 数值的识别）。

每个参数有一个唯一的数字。

PPID：Proprietary Parameter I dentification Description （表示Volvo 独特参数数值/ 识别）。

每个参数都有Volvo 独特号码。

SID：Subsystem Identification D escription （表示元件识别）。

SID数字决定于它们从哪个控制组件（MID）传送而来。

每个控制组件有自己的SID数字序列。

例外的是SID数字151- 255,它们是所有系统共同的。

PSID：Proprietary Subsystem I dentification Description 。

（表示Volvo 独特元件识别）。

F M I：Failure Mode I dentifier （表示识别故障类型）。

故障排除信息是基于沃尔沃（Volvo）挖掘机的故障代码。

在VCADSPro 上读取故障代码时，为了进一步的故障排除，SAE故障代码必须被转换为沃尔沃挖掘机故障代码。

以下是SAE故障代码到沃尔沃挖掘机故障代码的转换表。

目录SAE 代码MID 128 发动机控制组件（E-ECU）MID 187 车辆控制组件（V-ECU）MID 128 发动机控制组件（E-ECU）, 故障代码SAE代码沃尔沃（Volvo ）挖掘机故障代码PID, PPID, SID, PSID FMIMIDPID45 3 RE2501- 03 进气预热继电器，高电128压4 RE2501 - 04 进气预热继电器，低电压5 RE2501 - 05 进气预热继电器，开路PID94 0 ER49- 00 燃油供应压力传感器，低128于限制压力3 ER49 - 03 燃油供应压力传感器，高电压4 ER49 - 04 燃油供应压力传感器，低电压PID100 1 ER45- 01 发动机机油压力传感器，128太低3 ER45 - 03 发动机机油压力传感器，高电压4 ER45 - 04 发动机机油压力传感器，低电压11 ER45 - 11 发动机机油压力传感器，其它故障128 PID102 34 ER44 - 0411 ER44 - 11128 PID105 34 ER42 - 0411 ER42 - 11128 PID107 0ER44- 03 增压压力传感器，高电压增压压力传感器，3 ER4A - 034 ER4A - 045 ER4A - 05 128 PID108 3电压4 ER4C - 04 128 PID110 0太高3 ER47 - 034 ER47 - 0411 ER47 - 11 128 PID111 13 ER46 - 034 ER46 - 04 空气过滤器压力下降传感器，高电压空气过滤器压力下降传感器，低电压空气过滤器压力下降传感器，开路ER4C - 03 环境空气压力传感器，高环境空气压力传感器，低电压ER47- 00 发动机冷却液温度传感器，发动机冷却液温度传感器，高电压发动机冷却液温度传感器，低电压发动机冷却液温度传感器，其它故障ER46 - 01 冷却液液位传感器，太低冷却液液位传感器，高电压冷却液液位传感器，低电压传感器，压力下降太多128 PID158 0 ER4E - 00 E-ECU 输入电源电压，过高电压1 ER4E - 0 E-ECU 输入电源电压，过低电压128 PID172 3 ER4B - 03 进气温度传感器，高电压4 ER4B - 04 进气温度传感器，低电压11 ER4B - 11 进气温度传感器，其它故障128 PID175 0 ER41- 00 发动机机油温度传感器，过高发动机机油温度传感器，高电压3 ER41 - 03发动机机油温度传感器，低电压4 ER41 - 0411 ER41 - 11 发动机机油温度传感器，其它故障128 SID1 3 MA2301 - 03 喷射器1 电磁阀，高电压04 喷射器1 电磁阀，低电压4 MA2301 -11 MA2301 - 11 喷射器1 电磁阀，其它故障128 SID2 3 MA2302 - 03 喷射器2 电磁阀，高电压04 喷射器2 电磁阀，低电压4 MA2302 -11 MA2302 - 11 喷射器2 电磁阀，其它故障128 SID3 3 MA2303 - 03 喷射器3 电磁阀，高电压04 喷射器3 电磁阀，低电压4 MA2303 -11 MA2303 - 11 喷射器3 电磁阀，其它故障128 SID4 3 MA2304 - 03 喷射器4 电磁阀，高电压4 MA2304 - 04 喷射器4 电磁阀，低电压11 MA2304 - 11 喷射器4 电磁阀，其它故障128 SID5 3 MA2305 - 03 喷射器5 电磁阀，高电压MA2305 - 04 喷射器5 电磁阀，低电压11 MA2305 - 11 喷射器5 电磁阀，其它故障128 SID6 3 MA2306 - 03 喷射器6 电磁阀，高电压MA2306 - 04 喷射器6电磁阀，低电压11 MA2306 - 11 喷射器6 电磁阀，其它故障128 SID21 3 ER48- 03 发动机位置传感器凸轮轴），高电压ER48 - 08 发动机位置传感器（凸轮轴），异常的频率11 ER48 - 11 发动机位置传感器（凸轮轴），其他功能失效128 SID22 ER43 - 02 发动机速度传感器飞轮），断续的或错误的数据ER43 - 03 发动机速度传感器（飞轮），高电压ER43 - 08 发动机速度传感器（飞轮），异常的频128 SID70 HE2501 - 03 进气预热线圈，高电压HE2501 - 04 进气预热线圈，低电压HE2501 - 05 进气预热线圈，开路128 SID231 ER13 - 09 通讯J1939 ，通讯故障11ER13 -1112ER13 -12128SID2402误的数据128SID25012元或元件128SID2532误的数据128SID25412单元或元件187PPID112212MA9105 - 12汇流关闭电磁阀（大187 PPID1123 12 MA9113 - 12液压油冷却器风扇电187PPID1133SW2701 -通讯 J1939 ，其它故障通讯 J1939 ，有故障的单元或元件ER12 - 02 E-ECU 控制器，断续的或错ER14 - 12 通讯 J1587 ，有故障的单ER12 - 02 E-ECU 控制器，断续的或错ER12 - 12 E-ECU 控制器，有故障的MID 187 车辆控制组件V-ECU ） , 故障代码元或元件有故障臂 / 小臂），失灵的单元组件或元件磁阀，单元或元件有问题高电压SAE 代码 沃尔沃（ Volvo ）挖掘机故障代码MID PID, PPID, SID,PSIDFMI187PPID1121 12MA9107 - 12 动力增压电磁阀，单4ER31 -045ER31 -05187PPID119134ER32 -045ER32 -05187SID231912ER13- 12187 SID2402正确的数据187SID250912ER14- 12187 SID251电压），过高电压1 ER21 - 014SW2701 - 04 发动机速度控制开关，低电压187PPID1134 3SW9101 - 03 流控制开关，高电压4SW9101 - 04 流控制开关，低电压187PPID1156SE9105 - 00 液压油温度传感器，过高3 SE9105 - 03 液压油温度传感器，高电压 4SE9105 - 04 液压油温度传感器，低电压ER31 - 03 动力变档比例阀，高电压 动力变档比例阀，低电压 动力变档比例阀，开路ER32 - 03 流控制比例阀，高电压 流控制比例阀，低电压流控制比例阀，开路ER13 - 09 通讯 J1939 ，通讯故障 通讯 J1939 ，有故障的单元或元件ER11 - 02 V-ECU 控制器，断续的或不ER14 - 09 通讯 J1587 ，通讯故障 通讯 J1587 ，有故障的单元或元件ER21- 00电池电压（V — ECU 输入功率电池电压（V — ECU 输入功率电压），过 低电压187 SID253 2 ER11 - 02 V-ECU 控制器，断续的或不187 PPID1190 3正确的数据1. 沃尔沃故障代码：PPID1121 MA9107 - 12 含义：动力增压电磁阀，单元或元件有故障2. 沃尔沃故障代码：PPID112 MA9105T2含义：汇流关闭电磁阀（大臂/ 小臂），失灵的单元组件或元件3. 沃尔沃故障代码PPID1123 MA9113 - 12含义：液压油冷却器风扇电磁阀，单元或元件有问题4. 沃尔沃故障代码PPID1133 SW2701 - 03 含义：发动机速度控制开关，高电压5. 沃尔沃故障代码PPID1134 SW9101 -03含义：流控制开关，高电压SW9101 - 04 含义：流控制开关，低电压6. 沃尔沃故障代码PPID1156 SE9105 -00 含义：液压油温度传感器，过高7. 沃尔沃故障代码PPID1190 ER31 - 03 含义：动力变档比例阀，高电压8. 沃尔沃故障代码.PPID1191 ER32 -03 含义：流控制比例阀，高电压4 沃尔沃故障代码SID231 障5 沃尔沃故障代码SID240 续的或不正确的数据6 沃尔沃故障代码SID250 障ER13 -09含义：通讯J1939，通讯故2 ER11 - 02 V-ECU 控制器，断ER14 - 09 含义：通讯J1587 ，通讯故12 ER14 - 12 通讯J1587 ，有故障的单元或元件12. 沃尔沃故障代码SID2 ER21 - 00含义：电池电压（V—ECU俞入功率电压），过高电压13. 沃尔沃故障代码SID253 ER11 - 02 V-ECU 含义：控制器，断续的或不正确的数据沃尔沃（Volvo ）挖掘机的故障代码。

代码B094内容：右行走压力传感器电源短路。

代码B102内容：左行走压力传感器异常输出。

代码B103内容：左行走压力传感器断线异常。

代码B104内容：左行走压力传感器电源短路。

代码B113内容：选购件选择器位置检测压力传感器断线异常。

现象：进入B模式则显示选择阀异常。

代码B114内容：选购件选择器位置检测压力传感器电源短路。

代码B162内容：P1侧选购件压力传感器异常输出。

代码B163内容：P1侧选购件压力传感器断线异常。

代码B164内容：P1侧选购件压力传感器电源短路。

代码B172内容：P2侧选购件压力传感器异常输出。

代码B173内容：P2侧选购件压力传感器断线异常。

现象：即使选择合流也不合流。

代码B174内容：P1侧选购件压力传感器电源短路。

代码C102内容：P1泵压力传感器异常输出。

代码C103内容：P1泵压力传感器断线异常。

现象：微动操作性降低。

代码C104内容：P1泵压力传感器电源短路。

代码C022内容：P2泵压力传感器异常输出。

代码C023内容：P2泵压力传感器断线异常。

代码C024内容：P2泵压力传感器电源短路。

判断条件：输入电压在4.7V以上。

代码C033内容：大臂头压力传感器断线异常。

判断条件：输入电压小于0.1V。

现象：高速伸缩吊车的负荷显示值异常。

代码C034内容：大臂头压力传感器电源短路。

判断条件：输入电压在4.7V以上。

现象：高速伸缩吊车的负荷显示值异常。

代码C043内容：大臂杆压力传感器断线异常。

判断条件：输入电压小于0.1V。

代码C044内容：大臂杆压力传感器电源短路。

判断条件：输入电压在4.7V以上。

代码D012内容：P1卸载比例阀输出晶体管ON故障。

判断条件：比例阀的反馈值在1000mA以上。

现象：选购件不能合流。

代码D013内容：P1卸载阀断线异常。

判断条件：比例阀的反馈值小于100mA，（输出小于100mA时不作判断。

）代码D022内容：P2卸载比例阀输出晶体管ON故障。

三一挖掘机故障代码大全(共2页) -本页仅作为预览文档封面，使用时请删除本页-各位开挖机的老师傅有福了，大家一定知道三一挖掘机的故障代码对于故障解析非常重要，了解代码代表的故障往往会在维修的时候取得事半功倍的效果。

今天小编整理了一份超全的故障代码大全，让大家在检修挖掘机的时候更加如虎添翼。

E11：三一挖掘机内气传感器断线E12：挖掘机内气传感器断路E15：挖掘机水温传感器断线E16：三一挖掘机水温传感器短路E18：挖掘机日射传感器短路E43：三一挖掘机吹出风口异常E44：挖掘机空气混合风门异常E41：挖掘机发动机转速过低当显示器提示E41前，挖掘机发动机启动前会有41提示。

1：HCU系统报警2：TRU系统报警3：机油压力过低报警4：油位过低报警5：水温过高报警6：空滤阻塞堵塞7：发动机转速异常（过低）8：电源电压异常报警9：发动机转速异常（过高）10：液压油温过高11：油水分离异常12：电机动作范围不良13：电机动作暂停14：电机设定用电位器20：前泵压力异常21：后泵压力异常22：铲斗挖掘先导异常23：铲斗卸荷先导异常24：斗杆挖掘先导异常25：斗杆卸荷先导异常26：动臂提升异常27：动笔下降异常28：左行走异常29：右行走异常30：回转异常31：前泵负压异常32：后泵负压异常33：背压异常34：前泵比例阀过流异常35：后泵比例阀过流异常36：前泵比例阀电流不足异常37：后泵比例阀电流不足异常401：挖掘机燃油报警这些代码大家日常检修中有没有遇见过呢如果遇见过却没有进行检修，就一定要注意了，这些代码可以成为是最精准的维修工了。

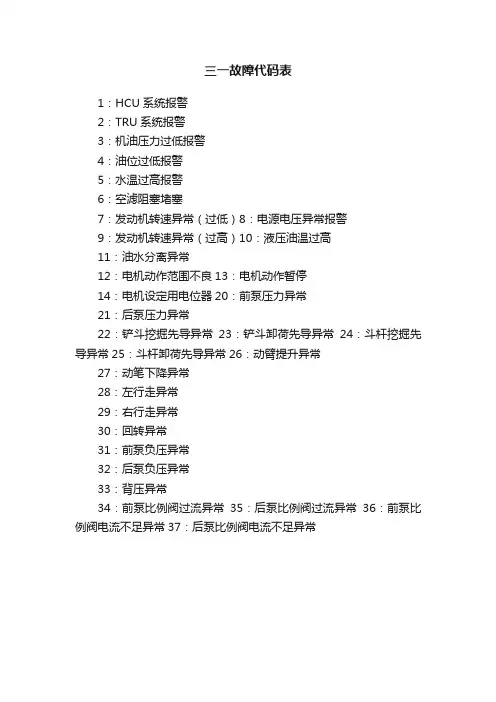

三一故障代码表
1：HCU系统报警
2：TRU系统报警
3：机油压力过低报警
4：油位过低报警
5：水温过高报警
6：空滤阻塞堵塞
7：发动机转速异常（过低）8：电源电压异常报警
9：发动机转速异常（过高）10：液压油温过高
11：油水分离异常
12：电机动作范围不良13：电机动作暂停
14：电机设定用电位器20：前泵压力异常
21：后泵压力异常
22：铲斗挖掘先导异常23：铲斗卸荷先导异常24：斗杆挖掘先导异常25：斗杆卸荷先导异常26：动臂提升异常
27：动笔下降异常
28：左行走异常
29：右行走异常
30：回转异常
31：前泵负压异常
32：后泵负压异常
33：背压异常
34：前泵比例阀过流异常35：后泵比例阀过流异常36：前泵比例阀电流不足异常37：后泵比例阀电流不足异常。

CAT365C挖掘机故障代码和事件代码故障代码和事件代码故障代码是由MID（Module identifier模块标识号码）、CID（Component identifier 部件标识号码）和FMI（Failure mode identifier故障模式标识号码），以MID-CID-FMI这种组合形式来表⽰，它表⽰在哪个系统（模块）中哪个部件出现了什么故障。

故障代码⼜分为现时故障和历史故障，它表⽰电⽓系统中出现了问题。

事件是指在发动机中出现的⾮正常状况，如发动机机油压⼒低，冷却液温度⾼等。

ECM会记录这个事件代码，它⼀般代表机械问题⽽⾮电⽓问题，⼀般以E000表⽰。

故障代码可以通过CAT ET或监控⾯板来获取，它对机器的故障排除⾮常有帮助。

365C挖掘机故障代码和事件代码发动机控制系统(MID No.036)CID 部件0001 1#⽓缸喷油器0002 2#⽓缸喷油器0003 3#⽓缸喷油器0004 4#⽓缸喷油器0005 5#⽓缸喷油器0006 6#⽓缸喷油器0091 油门位置开关0094 燃油压⼒传感器0100 发动机机油压⼒传感器0102 增压压⼒传感器0110 发动机冷却液温度传感器0168 系统电压0172 进⽓歧管空⽓温度传感器0174 燃油温度传感器0190 发动机转速传感器0248 卡特数据链接0261 发动机正时/标定0262 5伏直流供电0268 可编程参数0274 ⼤⽓压⼒传感器0291 发动机冷却风扇电磁阀0342 备⽤发动机转速传感器2417 辅助起动电磁阀机具/泵控制系统 (MID No.039)CID 部件0096 燃油液⾯⾼度传送器0110 发动机冷却液温度传感器0190 发动机转速传感器0291 发动机冷却风扇电磁阀0295 控制模块0374 回转制动电磁阀0376 ⾏⾛报警0379 ⾃动润滑压⼒传感器0466 左履带转向踏板位置传感器0467 右履带转向踏板位置传感器0485 发动机风扇反转电磁阀0558 ⾃动润滑继电器0586 发动机转速旋钮开关0588 监控系统显⽰0590 发动机控制模块0598 ⾏⾛速度电磁阀0600 液压油温度传感器0790 回转泵(出⼝)压⼒传感器0864 可变机具液压泵压⼒传感器1118 中位流量旁通电磁阀1119 ⼤臂防漂电磁阀1120 ⼩臂防漂电磁阀1121 前部系统⾼压⼒电磁阀1125 左⼿操作⼿柄向前/向后位置传感器1126 左⼿操作⼿柄向左/向右位置传感器1127 右⼿操作⼿柄向前/向后位置传感器1128 右⼿操作⼿柄向左/向右位置传感器1129 右侧附件踏板传感器1130 左侧附件踏板传感器1131 操作⼿柄开关#11132 操作⼿柄开关#41138 ⼤臂油缸活塞杆回缩电磁阀1139 ⼩臂油缸活塞杆伸出电磁阀1140 ⼩臂油缸活塞杆回缩电磁阀1141 铲⽃油缸活塞杆伸出电磁阀1142 铲⽃油缸活塞杆回缩电磁阀1143 右回转电磁阀1144 左回转电磁阀1145 附件伸出/CW电磁阀1146 附件回缩/CW电磁阀1147 中压回路#1-A电磁阀1148 中压回路#1-B电磁阀1149 ⼤臂下降单向/调制阀电磁阀1150 回转泵斜盘⾓度电磁阀1155 机具泵动⼒切换压⼒电磁阀1159 ⼩臂下降单向/调制阀电磁阀1160 液压锁电磁阀1163 左⾏⾛向后电磁阀1164 右⾏⾛向后电磁阀1165 右⾏⾛向前电磁阀1166 左⾏⾛向前电磁阀1178 机器超载报警压⼒传感器1191 主液压阀1192 回转液压阀1193 ⼤臂油缸活塞杆伸出电磁阀1657 左操作⼿柄指轮1658 右操作⼿柄指轮发动机事件代码E172 空⽓过滤器阻⼒⾼E265 ⽤户定义停机E360 过低的发动机机油压⼒E361 过⾼的发动机冷却液温度E362 发动机超速E390 燃油过滤器阻⼒E539 过⾼的进⽓歧管空⽓温度FMI0 数据有效，但超出正常操作范围1 数据有效，但低于正常操作范围2 数据异常，间断或错误3 电压⾼于正常值或⾼电压短路4 电压低于正常值或低电压短路5 电流低于正常值或开路6 电流⾼于正常值或短路7 机械系统⽆正常反映8 频率、脉宽或周期异常9 更新异常10 变化率异常11 错误模式⽆法确定12 设备或组件损坏13 超出标定范围14 参数错误15 参数错误16 参数不可⽤17 组件⽆反映18 传感供电错误19 没遇到该状况20 参数错误345D挖掘机故障代码和事件代码发动机控制(MIDNo.36)CID 部件0001 #1⽓缸喷油器0002 #2⽓缸喷油器0003 #3⽓缸喷油器0004 #4⽓缸喷油器0005 #5⽓缸喷油器0006 #6⽓缸喷油器0091 油门位置0094 燃油压⼒0094 燃油压⼒0100 发动机机油压⼒0102 增压压⼒传感器0110 发动机冷却液温度0168 系统电压High0172 进⽓歧管空⽓温度0174 燃油温度0190 发动机转速0248 卡特数据链接0261 发动机正时0262 5伏传感器直流供电0268 检查可编程参数0274 ⼤⽓压⼒0291 发动机冷却风扇电磁阀0342 备⽤发动机转速2417 辅助起动喷射控制电磁阀机器控制(MIDNo.105)CID 部件0096 燃油液⾯传感器0145 12伏直流供电0168 电⽓系统电压0190 发动机转速传感器0254 电⼦控制模块0271 报警声响0374 回转制动电磁阀0376 ⾏⾛报警0485 发动机风扇反转电磁阀0581 动⼒切换电磁阀0586 发动机转速旋钮开关0588 监控系统显⽰0590 发动机控制模块0598 ⾏⾛速度电磁阀0600 液压油温度传感器0735 吊重电磁阀1178 机器超载报警压⼒传感器1590 主泵流量限制压⼒电磁阀1931 辅助回路流量结合电磁阀2265 1#液压泵出⼝压⼒传感器2266 2#液压泵出⼝压⼒传感器FMI0 数据有效，但超出正常操作范围1 数据有效，但低于正常操作范围2 数据异常，间断或错误3 电压⾼于正常值或⾼电压短路4 电压低于正常值或低电压短路5 电流低于正常值或开路6 电流⾼于正常值或短路7 机械系统⽆正常反映8 频率、脉宽或周期异常9 更新异常10 变化率异常11 错误模式⽆法确定12 设备或组件损坏13 超出标定范围14 参数错误15 参数错误16 参数不可⽤17 组件⽆反映18 传感供电错误19 没遇到该状况20 参数错误发动机控制事件代码代码状况E172 过⾼的空⽓过滤器阻⼒E265 ⽤户定义停机E360 过低的发动机机油压⼒E361 过⾼的发动机冷却液温度E362 发动机超速E390 燃油过滤器阻⼒E539 过⾼的进⽓歧管空⽓温度。
