4微机原理 第四章(4.3)

第 4 章内 部存储器

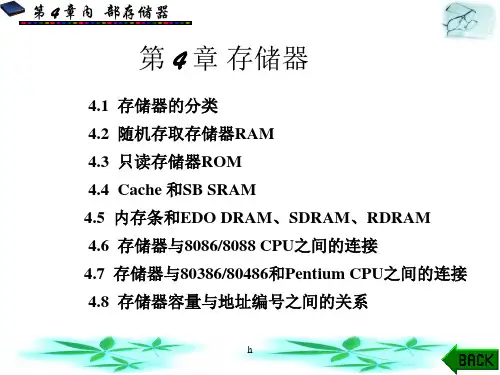

第 4 章 存储器
4.1 存储器的分类 4.2 随机存取存储器RAM 4.3 只读存储器ROM 4.4 Cache 和SB SRAM 4.5 内存条和EDO DRAM、SDRAM、RDRAM 4.6 存储器与8086/8088 CPU之间的连接 4.7 存储器与80386/80486和Pentium CPU之间的连接 4.8 存储器容量与地址编号之间的关系
h
6
第 4 章内 部存储器
4.1.2 RAM的操作特点 随机存取存储器RAM又叫读写存储器，其操作特点为： (1) CPU对RAM中的每一单元能读出又能写入。 (2) 读/写过程先寻找存储单元的地址再读/写内容。 (3) 读/写时间与存储单元的物理地址无关。 (4) 失电后信息丢失。现已开发出带电池芯片的RAM，称
擦除的方法是用紫外线光照5～15分钟。由于擦除需一定条件，
因此写好后作ROM使用。
h
10
第 4 章内 部存储器
E2PROM使用电擦除，只要在不同的引脚加不同的电压就 可以实现全片或字节的擦除与重写，且能在线进行，因此它 可以作非易失性RAM使用，比EPROM方便得多，但其价高、 集成度不如EPROM。Flash Memory是一种可取代E2PROM的 快速电擦除非易失性ROM，且可作非易失性RAM使用。它的 结构和E2PROM相同，但擦除和写入速度极快，整体擦除约需 1 s，而E2PROM需15～20 min。编程写入时，以Flash Memory 28F256(32 KB×8)为例，整个芯片编程只需0.5 s，且擦除次数 可达10万次。
h
9
第 4 章内 部存储器
ROM通常使用MOS工艺集成。按操作功能不同又可分为
掩膜ROM(Mask Program ROM)、可编程只读存储器

YES: … NO:
5
(2) 输入字符串(功能号 功能号=0AH) 功能号 此功能调用从键盘输入一串字符并把它存入用户 指定的缓冲区中。 MOV AH, 0AH LEA DX, <字符串缓冲区首地址 字符串缓冲区首地址> INT 21H
用户定义的输入字符串的缓冲区格式
N1 N2 (预留的 个字节的存储单元 预留的N1个字节的存储单元 预留的 个字节的存储单元) 0DH
16

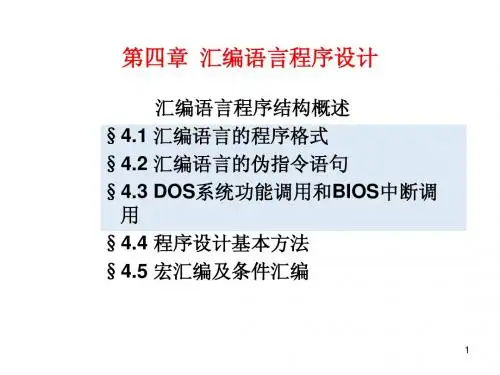

4.4 汇编语言程序设计
一、程序设计概述 二、顺序程序 三、分枝程序 四、循环程序 五、子程序设计 六、常用程序设计举例
17
三、 分枝程序
IF…THEN结构
程序结构： … 测试/比较指令 (TEST/CMP) 条件转移指令 (Jx 标号) 处理体 标号: 其他指令 …
18
条件满足 ？
N
Y 处理 标号:
26
例1： 二进制数(0-F)转换成ASCII(‘0’-‘F’)的子程序。 BIN2ASC PROC ;要转换的数在AL的低四位 ;转换结果仍在AL中 CMP AL, 9 JA A2F ADD AL, 30H JMP DONE A2F: ADD AL, 37H DONE: RET BIN2ASC ENDP 调用方法：（在主程序中） … MOV AL, 0CH CALL BIN2ASC (AL中有0CH的ASCII码43H, ’C’)
25
五、 子程序设计
调用子程序用CALL指令，返回调用程序用RET 指令。 子程序允许嵌套调用。 进入子程序后首先要保护主程序的运行状态(标 志位)和使用的寄存器内容(称为保护现场 保护现场)，退 保护现场 出子程序前要恢复现场 恢复现场。 恢复现场 调用前要预先确定子程序中要使用哪些寄存器 使用哪些寄存器， 使用哪些寄存器 并定义入口参数和出口参数 定义入口参数和出口参数。参数传递可利用 定义入口参数和出口参数 寄存器、存储单元或堆栈(要用BP寻址)。

名字 伪指令助记符 操作数，操作数 „ ；注释
9
常量名（符号名）、变量名、段名或过程名，其后不加冒号
标号和名字的 命明规则：
以字母开头 由字母A~Z（不分大小写）、数字（0～9）及部分特 殊字符（？ @ $ 和 下划线_等）组成 字符串长度不超过31个 标识符不能是汇编语言中有特定意义的保留字、助记 符、Reg等。
12
2、变量、标号（存储器操作数）



变量：专指存放在存储单元中的数据，数据的值是可变 的。在程序中以变量名形式出现，是数据在内存中存放 地址的符号表示。 标号：某条指令的符号地址。是程序转移指令的操作数。 变量和标号都和存储器地址相关连。 变量和标号都具有三种属性： 段属性 、偏移量属性、类型属性
编 辑 源程序：文件名.asm 汇 编 目标程序：文件名.obj 错误
负责把汇编源程序翻译 成目标程序的一种系统 软件。又称汇编程序。 •不同汇编器的语法和功 能相差很多 • MASM(宏汇编）
MASM4.0 MASM5.0 MASM6.15
错误
链 接 错误 可执行程序：文件名.exe
调 试
2
• TASM •链接：LINK
见例4.19 见例4.21
1、操作数是常数或表达式
X DB 25H
Y DW 4142H Z DD 12345678H Z A DB ？ B DW ？ X Y 1 25H 4 42H 2 41H 7 78H 16 56H 34H 12H
B_TABLE
W_TABLE
DB 1, 4,-2,7,16
DW 1122H ,3*20H


功能： 变量定义、存储器分配、指示程序开始和 结束、段定义、段分配等。 简单了解4.2.6 、4.2.7、4.2.8内容

J X G
12/89
J X G
微机原理及接口技术
主要传送方式的对比
方式 无 条件 传送 方式 查询 传送 方式
定义
在已知外设准备好， 不用查询外设，直 接进行数据传送
在程序控制下先 查询状态 外设准备好 传送数据 否则CPU等待 外设准备好数据
输入过程
I/O数据到缓冲器 CPU执行IN I/O.RD.AD选中BR I/O数据送CPU
J X G
9/89
J X G
微机原理及接口技术
二、直接存储器存取方式（DMA方式）
数据传送请求由外设向 DMA 控制器（DMAC ）提出，然后DMAC 向CPU申请 总线，DMAC利用系统总线自主完成外设和存储器间的数据传送。CPU不干 预传送过程，整个传送过程由硬件来完成而不需要软件介入。控制数据传 送过程的硬件称为DMA控制器。 常用的DMA控制器8237详见本章第4节。 优点：具有非常高的传送速率。 缺点：硬件电路复杂。
② 缺点：其一是I/O端口占用了内存空间； 其二是在程序中不能一目了然的区分当前正在进行的访问是存储器还是I/O端口。
2、独立地址的编址方式：是指把I/O端口和存储单元各自编址，即使地址编号相同也无妨。
① 优点：其一是I/O端口不占用内存空间； 其二是访问I/O端口指令仅需两个字节，执行速度快； 其三是读程序时只要是I/O指令，即知是CPU访问I/O端口。 ② 缺点：其一是要求CPU有独立的I/O指令； 其二是CPU访问I/O端口的寻址方式少。
4.2.1
并行接口芯片8255A的结构
8255A有3个8位的并行输入输出端口，端口A、B、C； 可利用编程的方法设置3个端口是输入端口还是输出端口； 有三种工作方式，分别是方式0、方式1和方式2；
