ACS712原理图

浅谈电流检测方式一、检测电阻+运放优势：成本低、精度较高、体积小劣势：温漂较大，精密电阻的选择较难，无隔离效果。

分析：这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。

检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。

运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。

二、电流互感器CT/电压互感器PT在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。

而CT和PT就是特殊的变压器。

基本构造上，CT的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。

PT相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。

CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。

它的工作原理和变压器相似。

也称作TA 或LH（旧符号）工作特点和要求：1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。

2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

4、变换的准确性。

PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

电磁式电压互感器的工作原理和变压器相同。

也称作TV或YH（旧符号）。

工作特点和要求：1、一次绕组与高压电路并联。

2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。

3、二次绕组有一点直接接地。

4、变换的准确性模块型霍尔电流传感器模块型霍尔电流传感器分开环模式与闭环模式。

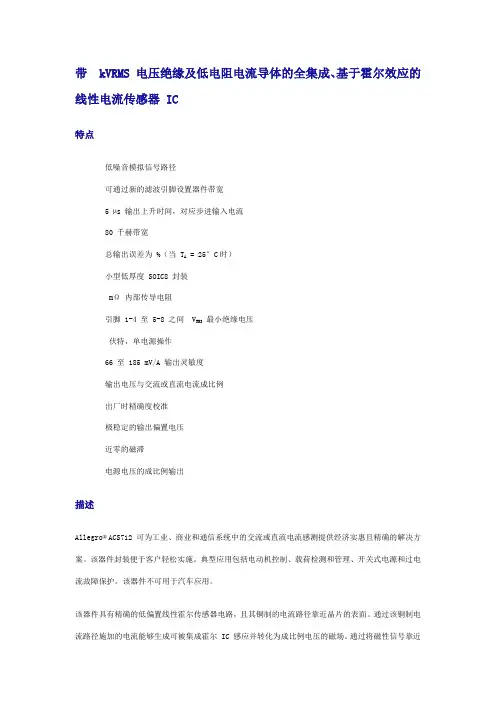

带 kVRMS 电压绝缘及低电阻电流导体的全集成、基于霍尔效应的线性电流传感器 IC特点低噪音模拟信号路径可通过新的滤波引脚设置器件带宽5 µs 输出上升时间，对应步进输入电流80 千赫带宽总输出误差为 %（当 T A= 25°C时）小型低厚度 SOIC8 封装mΩ 内部传导电阻引脚 1-4 至 5-8 之间 V RMS最小绝缘电压伏特，单电源操作66 至 185 mV/A 输出灵敏度输出电压与交流或直流电流成比例出厂时精确度校准极稳定的输出偏置电压近零的磁滞电源电压的成比例输出描述Allegro® ACS712 可为工业、商业和通信系统中的交流或直流电流感测提供经济实惠且精确的解决方案。

该器件封装便于客户轻松实施。

典型应用包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

该器件不可用于汽车应用。

该器件具有精确的低偏置线性霍尔传感器电路，且其铜制的电流路径靠近晶片的表面。

通过该铜制电流路径施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。

通过将磁性信号靠近霍尔传感器，实现器件精确度优化。

精确的成比例电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，该 IC 出厂时已进行精确度编程。

当通过用作电流感测通路的主要铜制电流路径（从引脚 1 和 2，到 3 和 4）的电流不断上升时，器件的输出具有正斜率 (>V IOUT(Q))。

该传导通路的内电阻通常是mΩ，具有较低的功率损耗。

铜线的粗细允许器件在可达5× 的过电流条件下运行。

传导通路的接线端与传感器引脚（引脚 5 到 8）之间电气绝缘。

这让 ACS712 电流传感器 IC 可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。

ACS712 采用小型的表面安装 SOIC8 封装。

引脚架镀采用 100% 雾锡电镀，可与标准无铅 (Pb) 印刷电路板装配流程兼容。

在内部，该器件为无铅产品，倒装法使用当前豁免于 RoHS 的高温含铅焊球除外。

一、串电阻检测
优点：电路结构清晰，成本低，实时性好，精度较高；
缺点：温漂较大，无隔离效果，量程较大时，需要分多个挡来处理结果，容易受GND地的干扰；
总结：一般的产品都可以用该方案解决。实际调试过程中，信号容易受地线干扰，通过PCB合理的布局跟软件的滤波处理，能解决干扰的问题。另外，当电流量程较大时，需要做两级甚至两级以上的处理（原因：采样电阻小，小电流的时候，信号很难采集到；采样电阻曾大时，大电流的时候超过运放的电压）
主要特点
· 80KHZ带宽
·总输出误差为1.5％
·采用小型贴片SOIC8封装
·1.2mΩ内部电阻
·左侧大电流引脚（PIN1-4）与右侧低电压引脚（PIN5-8）最小绝缘电压为2100V
· 5V单电压工作
· 出厂时精准校准
· 该器件不可应用于汽车领域
原理与简介：该芯完全基于霍尔感应的原理设计，由一个精确的低偏移线性霍尔传感器电路与位于接近IC表面的铜箔组成（如下图所示），电流流过铜箔时，产生一个磁场, 霍尔元件根据磁场感应出一个线性的电压信号，经过内部的放大、滤波、斩波与修正电路，输出一个电压信号，该信号从芯片的第七脚输出，直接反应出流经铜箔电流的大小。ACS712根据尾缀的不一样，量程分为三个规格：±5A、±20A、±30A 。输入与输出在量程范围内为良好的线性关系，其系数Sensitivity分别为，185 mV/A、100 mV/A、66mV/A。因为斩波电路的原因，其输出将加载于0.5*Vcc上。ACS712的Vcc电源 一般建议采用5V。输出与输入的关系为Vout=0.5Vcc+Ip*Sensitivity。一般输出的电压信号介于0.5V~4.5V之间。
二器优点：结构简单可靠，寿命较长，便于维护。价格较低。

ACS712华文形貌之阳早格格创做戴 2.1 kVRMS 电压绝缘及矮电阻电流导体的齐集成、鉴于霍我效力的线性电流传感器 IC特性•矮噪音模拟旗号路径•可通过新的滤波引足树立器件戴宽• 5 µs 输出降下时间，对于应步进输进电流•80 千赫戴宽•总输出缺面为 1.5%（当 T A = 25°C时）•小型矮薄度 SOIC8 启拆• 1.2 mΩ 里面传导电阻•k V RMS最小绝缘电压• 5.0 伏特，单电源支配•66 至 185 mV/A 输出敏捷度•输出电压与接流或者曲流电流成比率•出厂时透彻度校准•极宁静的输出偏偏置电压•近整的磁滞•电源电压的成比率输出形貌Allegro® ACS712 可为工业、商业战通疑系统中的接流或者曲流电流感测提供经济真惠且透彻的办理规划.该器件启拆便于客户沉快真施.典型应用包罗电效果统造、载荷检测战管造、启闭式电源战过电流障碍呵护.该器件没有成用于汽车应用.该器件具备透彻的矮偏偏置线性霍我传感器电路，且其铜造的电流路径靠拢晶片的表面.通过该铜造电流路径施加的电流不妨死成可被集成霍我 IC 感触并转移为成比率电压的磁场.通过将磁性旗号靠拢霍我传感器，真止器件透彻度劣化.透彻的成比率电压由宁静斩波型矮偏偏置 BiCMOS 霍我IC 提供，该 IC 出厂时已举止透彻度编程.当通过用做电流感测通路的主要铜造电流路径（从引足 1 战 2，到 3 战 4）的电流没有竭降下时，器件的输出具备正斜率 (>V IOUT(Q)).该传导通路的内电阻常常是mΩ，具备较矮的功率耗费.铜线的细细允许器件正在可达 5×的过电流条件下运止.传导通路的接线端与传感器引足（引足 5 到 8）之间电气绝缘.那让 ACS712 电流传感器 IC 可用于那些央供电气绝缘却已使用光电绝缘器或者其余下贵绝缘技能的应用.ACS712 采与小型的表面拆置 SOIC8 启拆.引足架镀采与100% 雾锡电镀，可与尺度无铅 (Pb) 印刷电路板拆置过程兼容.正在里面，该器件为无铅产品，倒拆法使用目前豁免于RoHS 的下温含铅焊球除中.器件正在出厂拆运前已真足校准. 功能圆框图英文pdf下载天面：。
