井下中央变电所检修安全技术措施

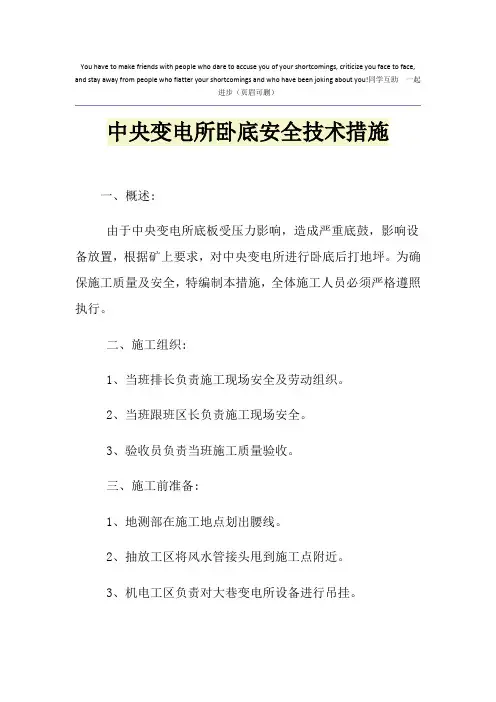

You have to make friends with people who dare to accuse you of your shortcomings, criticize you face to face, and stay away from people who flatter your shortcomings and who have been joking about you!同学互助一起进步（页眉可删）中央变电所卧底安全技术措施一、概述:由于中央变电所底板受压力影响，造成严重底鼓，影响设备放置，根据矿上要求，对中央变电所进行卧底后打地坪。

为确保施工质量及安全，特编制本措施，全体施工人员必须严格遵照执行。

二、施工组织:1、当班排长负责施工现场安全及劳动组织。

2、当班跟班区长负责施工现场安全。

3、验收员负责当班施工质量验收。

三、施工前准备:1、地测部在施工地点划出腰线。

2、抽放工区将风水管接头甩到施工点附近。

3、机电工区负责对大巷变电所设备进行吊挂。

4、运转工区将道岔从前门位置甩进中央变电所，方便装车出货。

四、安全技术措施:1、施工顺序：从中央变电所前门往后门施工。

2、施工前，先检查顶、帮是否完好。

如顶、帮破碎，必须用长把工具将顶、帮活矸或悬矸找净后方可卧底。

3、施工前，先对设备吊挂情况进行检查，发现隐患及时处理。

4、施工时，严禁其他无关人员进入施工地点。

5、施工时，施工人员应加强自保或互保意识，人员间距要保证在1m以上。

6、卧底时，将底鼓处地坪卧平，严禁出现凹凸不平现象。

7、使用风镐前，施工人员先检查风管接头及连接部位是否牢固，确认无隐患后方可使用。

8、使用手镐时，先检查手镐把与镐头连接处是否牢固，确认无隐患后方可使用。

9、使用矿车出货时，必须用木楔将矿车四轮刹牢，以免矿车跑车伤人。

10、卧底结束后，及时进行打地坪。

11、浇灌地坪时，地坪浇灌厚度必须大于100mm以上。

12、混凝土使用时，水泥、砂子、石子加水混合搅拌后浇灌，水泥、砂子、石子按1：2.5：4配比。

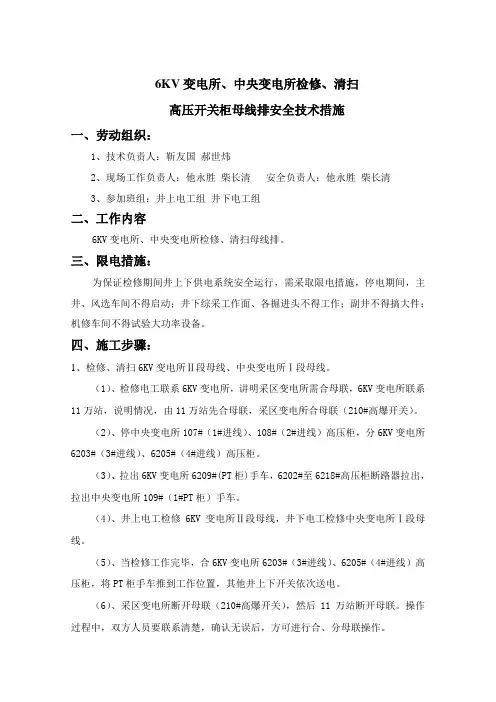

6KV变电所、中央变电所检修、清扫高压开关柜母线排安全技术措施一、劳动组织：1、技术负责人：靳友国郝世炜2、现场工作负责人：他永胜柴长清安全负责人：他永胜柴长清3、参加班组：井上电工组井下电工组二、工作内容6KV变电所、中央变电所检修、清扫母线排。

三、限电措施：为保证检修期间井上下供电系统安全运行，需采取限电措施，停电期间，主井、风选车间不得启动；井下综采工作面、各掘进头不得工作；副井不得搞大件；机修车间不得试验大功率设备。

四、施工步骤：1、检修、清扫6KV变电所Ⅱ段母线、中央变电所Ⅰ段母线。

（1）、检修电工联系6KV变电所，讲明采区变电所需合母联，6KV变电所联系11万站，说明情况，由11万站先合母联，采区变电所合母联（210#高爆开关）。

（2）、停中央变电所107#（1#进线）、108#（2#进线）高压柜，分6KV变电所6203#（3#进线）、6205#（4#进线）高压柜。

（3）、拉出6KV变电所6209#(PT柜)手车，6202#至6218#高压柜断路器拉出，拉出中央变电所109#（1#PT柜）手车。

（4）、井上电工检修6KV变电所Ⅱ段母线，井下电工检修中央变电所Ⅰ段母线。

（5）、当检修工作完毕，合6KV变电所6203#（3#进线）、6205#（4#进线）高压柜，将PT柜手车推到工作位置，其他井上下开关依次送电。

（6）、采区变电所断开母联（210#高爆开关），然后11万站断开母联。

操作过程中，双方人员要联系清楚，确认无误后，方可进行合、分母联操作。

2、检修、清扫6KV变电所Ⅰ段母线、中央变电所Ⅱ段母线。

（1）、检修电工联系6KV变电所，讲明采区变电所需合母联，6KV变电所联系11万站，说明情况，由11万站先合母联，中央变电所合母联（110#高压开关），采区变电所合母联（210#高爆开关）。

（2）、合中央变电所120#高压柜（清水泵房1#进线），停101#高压柜（清水泵房2#进线）并拉出手车（3）、断开中央变电所母联（110#高压开关）。

井下中央变电所检修的安全技术措施井下中央变电所是煤矿生产中的重要部分，它负责为矿井提供电力，确保矿井的正常运转。

但是，由于井下环境的特殊，变电所的检修需要采取特殊的安全技术措施，以确保工作人员的安全和设备的完好，本文围绕这一主题展开讨论。

一、前期准备在进行井下中央变电所的检修前，要充分做好前期工作，开展检修计划编制、通风清洗、通讯、照明、救援等前期准备工作。

尤其要做好安全防护措施。

1.检修计划编制井下中央变电所检修计划编制是井下中央变电所检修工作的基础，必须在配合矿井生产不受影响的前提下，环绕变电设备、施工工艺及操作规范、安全防范措施等方面，制定思路清晰、可行性强的检修计划，包括进出井的时间、检修的设备、任务分工等内容，在检修开始前要向所有参与人员进行详细的交底。

2.通风清洗在进行井下中央变电所检修前，需要清除空气中的积尘和毒气，以保证空气流通和质量达标。

清洗前要对通风系统、洗浴站、有毒有害气体和难以通风的地方进行严格排查。

清洗结束后，待通风系统完全正常后，方可进入检修区域。

3.通讯及照明井下环境恶劣，通讯和照明设施的使用是必不可少的。

安装嫘低，防高温照明灯及其他煤矿井下快速应急通讯设备是必须的，以确保在检修过程中，能够及时接收到所有信息和指令，并能够有效地交流。

4.救援预案井下中央变电所检修需要建立完善救援预案，确定突发事件的处理方式和流程，并要培训相关人员进行应急处置和救援操作，确保在发生突发事件时，能够迅速获得必要的援助。

二、进入井下状态在进行井下中央变电所的检修时，要进入井下状态，即换上符合井下要求的个人防护用品（头盔、安全带、防尘口罩、防滑鞋等），并进行培训，了解井下安全方法和操作规范。

1.上下井前进行必要的检修第三方安全技术手段井下中央变电所检修人员必须通过密闭式空气呼吸器，化学防护服等必要的第三方安全技术手段，保证人员的正常呼吸和安全。

2.确定安全出入口井下中央变电所检修人员必须明确出入口，确保在井下出现安全事故时能够及时脱离井下。

井下临时变电所双回路改造的安全技术措施一、改造内容根据山西煤炭运俏集团晋城有限公司下发的晋煤销安［2010］159号文关于重大安全隐患执行红、黄牌管理的规定“主设备（各水平中央变电所、主排水泵、主通风机、瓦斯抽放泵站、提升人员的立井绞车）必须实现双回路供电的要求，决定对我矿临时配电点不合理的供电方式进行改造，以达到上级文件规定的要求。

改造内容主要分两项内容：1、在原来的单母线段加装一联锁开关，以形成单母线分段供电方式；2、再安装一台630移动变压器以实现动力回路实现双回路供电。

二、下井方案确定1、KBSGY-630尺寸3900mm×950mm×1400mm，重量为6.6t。

变压器尺寸为2500mm×950mm×1400mm，重量为5.8T。

PBG-500/10Z高压配电开关尺寸1300mm×1186mm×1157mm，重量为820kg。

2、罐笼尺寸为长宽高2500mm×1000mm×1800mm 绞车最大提升能力为61KN。

根据设备尺寸及提升设备尺寸要求，需对KBSGY-630及PBG-500开关进行拆卸运输，拆卸设备最大尺寸为2500mm×950mm×1400mm，重量为5.8T；高爆开关拆卸最大尺寸为及1300mm×830mm×1157mm，符合罐笼下放的要求。

因此确定采用拆卸下放的方式。

三、设备运输先在修配车间对变压器及高压配电开关进行拆卸，属于电气部分的拆卸由机电人员操作，并做好相应的记录。

拆卸部件应编号，下放物件时必须按编号顺序下放设备，拆卸部位必须用软性衬垫做好保护,并做好防爆腔的保护工作。

（1）地面设备运输利用铲车将设备移至井口位置，630变压器在下放前必须在其底部安装好车轮，测量设备全部高底。

（2）、井筒下放设备按拆卸编号将设备移入罐笼采用可靠的固定装置将其固定牢固。

井下中央变电所高压开关检修安全技术措施井下中央变电所高压开关作为电力系统的重要组成部分，在电
力生产和使用中扮演着至关重要的角色。

为了确保井下中央变电所
高压开关正常运行，并保证操作人员的安全，必须采取一系列的安
全技术措施。

1. 开始检修前，必须先关停所有的电力设备，将相关设备开关
置于断开状态。

并在室内设立“电气设备检修，严禁投入运行”的
安全警示牌，禁止他人靠近、触碰。

2. 确定检修范围和检修方案。

在制定检修计划时，必须考虑到
安全因素，例如确定限电范围、安排检修人员、选定检修工具等。

3. 对检修人员进行必要的安全培训，使他们了解井下中央变电
所高压开关的危险性，并严格按照操作规程进行操作。

4. 在检修中，必须按照安全顺序进行操作。

例如，先进行断电
操作，然后进行放电操作，防止残留电能造成的事故。

5. 特别注意现场操作环境，如检修区域内的防火、通风等措施，以及检修设备和工具的防电击和防爆措施。

6. 在检修中必须保证现场清洁整洁，并控制噪声和灰尘等环境
污染的程度。

7. 严格执行检修操作流程，避免出现操作失误或疏忽，确保操
作的正确性和稳定性。

8. 在检修过程中及时发现和处理故障，及时报告上级，并采取
相应的措施确保故障的排除。

1。

井下中央变电所检修的安全技术措施一、施工概况:为保证我矿井下供电系统的可靠性及设备的正常运行, 消除供电隐患, 依据五星煤矿煤矿检修计划, 机电队将对井下中央变电所供电设备进行停电检修, 为保证检修期间工作安全, 严格落实风险预控管理, 提前查找出危险源, 保证人、机、物的安全, 特制订本措施。

1.施工时间: 2021年7月31日8:00至12:002.施工地点: 井下中央变电所3.施工安全负责人: 单献忠二、主要检修内容:1.检查变压器高、低压侧进出线装置, 必须连接紧固, 符合隔爆要求。

低压侧二次接线, 固定可靠, 导线终端标志齐全, 保持清楚。

2、开关隔爆面必须完整、无锈, 防锈措施优良, 接线、密封优良, 闭锁装置齐全、可靠, 螺栓、垫圈齐全、紧固, 间隙符合要求。

3、高爆开关要放置平稳, 操作机构灵活、可靠, 触头压缩行程符合出厂技术文件规定。

4.接地装置必须齐全可靠。

三、施工前准备1.施工措施必须传达到每一位参加施工的人员, 提前编制好停送电工作票并报批。

2.准备工作〔1〕学习中央变电所内各开关厂家的技术资料, 学习操作规程, 严格按照操作规程要求进行检修作业。

〔2〕在开关检修之前, 必须清楚设备状况, 应该知道哪些机件可能损坏需在检修中改换, 并事先把备件准备好, 且施工负责人应检查安全设施是否齐全等。

〔3〕针对设备隐患排查记录和中央变电所日检记录对缺陷进行集中治理, 提升设备的检修质量。

3.所用的专用工具必须提前检查, 保证完好, 方可使用。

使用的专用工器具: 钳子、螺丝刀、套筒、扳手、相同电压等级的合格验电笔和高、低压绝缘胶带等。

4.工区领导提前两天在矿协调会上要求各受影响的生产单位及有关部室派专职电工配合停送电操作。

5、各生产单位应提前一天对本单位局部通风机进行自动切换试验, 保证自动切换装置灵敏可靠。

四、施工程序〔一〕、停电程序及操作步骤1.所有各生产单位专职电工7: 50到达各自的风机处待命。

井下中央变电所、水泵房检修安全技术措施井下中央变电所、水泵房是煤矿井下的重要设施，为保障安全、稳定地运行，需进行定期检修和维护。

因此，为了确保检修工作的
安全、有效、高效地进行，以下是检修期间需要注意的安全技术措施：
1.制定详细的检修计划
在进行检修之前，应根据设施的具体情况和要求，仔细制定检
修计划，包括检修范围、检修时间、检修流程等，明确检修人员的
任务和职责，确保工作有条不紊地完成。

2.对检修设备进行严格检查
井下中央变电所、水泵房设备的检修往往涉及到高压设备和高
空作业，一定要对设备进行严格的检查，确保设备的正常运转。

同时，还需要对工作环境进行检查，如地面、通风、漏电保护等方面
都需要保障。

3.进行安全培训和安全考核
提前对参与检修工作的人员进行安全培训，并进行针对性的安
全考核。

检修人员需要掌握相关安全操作规范和注意事项，熟练掌
握急救和应急处置技能，以保障检修过程中的安全。

4.严格落实安全防护措施
在高空和高压设备维护和检修过程中，必须严格落实安全防护
措施，如佩戴安全带、使用安全工具、关闭高压电源等。

同时，还
需保证防护措施的有效性，及时进行检查和更换，确保工作人员的
安全。

5.保障应急方案的执行
在检修过程中，难免会发生一些不可预测的情况，因此需要提
前制定应急预案，明确责任分工、应急措施、应急装备等，以快速、有效地响应各种突发事件。

井下中央变电所、水泵房设备的检修和维护是煤矿安全管理工
作的重要组成部分，需要认真、细致、严格地执行各项安全技术措施，确保检修过程的安全、高效进行。

井下供电系统改造安全技术措施一、作业名称：井下中央变电所改造安全技术措施二、施工负责人：三、主要参加施工人员：等四、工作标准及要求：1、凡参与井下中央变电所改造的人员必须熟悉《煤矿安全规程》、《煤矿机电设备完好标准》、《煤矿机电设备检修质量标准》高、低压电气设备操作规程及电气防爆标准等有关规定。

2、参加施工人员必须经过专业技术培训并考试合格，并取得《井下机电维修工》资格证后方可上岗作业。

3、参加施工人员应熟知改造地点的供电系统及设备结构、性能、原理及运行情况。

4、参加施工人员必须随身携带合格验电笔、标准接地线、常用工具、材料、仪表零部件和停电警示牌。

五、施工方法与步骤：1、施工人员必须严格执行高、低压电器设备操作规程。

2、施工前必须先检查瓦斯浓度，当瓦斯浓度小于0.5%时方可开始施工，并在施工过程中实时监测。

3、施工前必须将电源停电于井下变电所总开关处，并坚持停电、验电、放电、闭锁原则，并挂"有人工作、严禁送电"牌。

4、接地线应选用标准的三相短路接地线，其截面应符合短路电流的要求（不得小于25mm2）,耐压等级与检修开关电压等级相适应。

接地线在每次装设前应经过详细检查。

损坏的接地线应及时修理或更换。

禁止使用不符合规定的导线作接地或短路之用。

接地线必须使用专用的线夹固定在导体上，禁止用缠绕的方法进行接地或短路。

5、工作的低压真空开关停电后，必须用供电电压等级相符，且经试验可靠的验电器进行测试，确认无电后方可进行后续作业。

6、低压真空开关施工前对其进行充分放电并装设三相短路接地线。

进行放电、接地操作时，必须先接接地端、后接导体端（拆除地线时顺序相反），接地线应接触良好、连接可靠。

人体不得接触接地线裸露端和未接地的设备导线。

7、施工完毕后，必须先拆除所装设的三相短路接地线，摘取停电牌，确认无误后，方可按程序送电。

六、施工安全技术措施：1、施工前施工负责人必须与矿调度，队值班人员联系同意后，方可进行施工，施工过程中发现其他异常情况时及时汇报。

井下中央变电所安装安全技术措施井下中央变电所是煤矿运行中最重要的配电设施之一，对煤矿整个生产系统的安全可靠运行起到至关重要的作用。

基于煤矿环境复杂、高风险的特点，井下中央变电所装置的技术、安全、可靠性等各方面要求都比较高。

本文将从安全技术措施方面阐述井下中央变电所的一些技术应用。

电气防爆技术煤矿井下变电所存在着火灾、爆炸、引起电气设备直接或间接引起的意外事故的高风险。

通过防爆技术，可以有效减少因电器设备故障、操作失误等原因导致的安全事故。

井下中央变电所的防爆技术主要包括电气防爆等级设计、防爆型设备及材料的选用、防爆接线、接地及其他配套措施等。

采用绝缘油浸开关柜或无功补偿装置能够有效的降低井下变电设备的温升，避免因设备过热导致的火灾事故。

此外，还应该使用特殊防爆型接线设备来进行连接，以防止电器设备引起的火花点燃瓦斯、煤尘等可燃物质引发爆炸事故。

电缆隧道及通风系统通风是井下煤矿安全生产的重要因素之一。

在井下中央变电所的建设中，应该特别注意电缆隧道的布置。

它不仅涉及通风系统的运行效率，同时也对设备运行维护带来很大影响。

井下中央变电所常采用的隧道布置形式有单通道、双通道和环形通道等。

在确定所选定的隧道布置方式后，应当根据隧道尺寸、构造及位置等形成通风系统。

应充分考虑隧道的大小和位置，选择适当的通风器具和通风系统来保证空气透过电缆隧道时的稳定通风。

地质勘探设计电力设施在建设之前应当充分了解所在煤层的地质结构及其他地质问题，并综合考虑采用合适的专业工程技术手段，如形成专业的地质勘探设计，对所选址的地质构造进行分析，预测可能存在的灾害性地质现象，如荒野、滑坡等，从而对井下中央变电所的建设做出科学合理的方案。

安全培训在井下中央变电所的建设中，培训人员的安全意识是非常重要的。

通过不断的提高操作、维护和管理人员的安全意识，以便在变电站设备故障、突发事件等情况出现之前，能够预见到险情并采取有效的措施及时处理。

因此，煤矿要坚持定期的安全培训，遵守国家关于煤矿安全生产的有关法规，加强设备维护和管理，增加运行员的安全意识和责任心，严禁乱插、乱接、乱动、乱拆电缆、电器设备。

煤矿井下中央变电所及中央水泵房机电设备回撤安全技术措施山西******************煤业有限公司2021年12月27日山西*******************煤业有限公司煤矿井下中央变电所及中央水泵房机电设备回撤安全技术措施总工程师：生产调度部：机电管理部：通风管理部：安全管理部：总工办：施工队：编制人：编制日期：批准日期：煤矿井下中央变电所及中央水泵房机电设备回撤安全技术措施根据井下机电设备回撤进度，即将进行中央变电所及中央水泵房机电设备回撤工作。

为了保证回撤期间施工安全，制定安全技术措施如下：一、工程内容1、回撤中央变电所10台高爆开关、13台馈电开关、2台变压器、2台综合保护及若干电缆等机电设备；2、回撤中央水仓7台开关、4台离心泵、2台潜水泵及若干电缆等机电设备。

表1 中央变电所及中央水泵房机电设备分布明细表二、现场概况1、中央变电所及中央水泵房均铺设有道轨与井底车场相连通。

2、中央水泵房每台离心泵上方均安装有起吊梁，中央变电所每台高爆开关、变压器上方均安装有起吊锚杆。

3、回撤线路巷道支护完好，无片帮、底鼓或淋水等现象，巷道内无淤泥、积水及杂物。

三、回撤方案1、回撤时，应同步回撤中央变电所、中央水泵房的机电设备，确保回撤期间排水系统能够正常排水。

回撤顺序：回撤中央变电所与排水系统无关的高爆开关及馈电开关、电缆等机电设备→回撤1号水泵相关的机电设备→回撤2号水泵相关的机电设备→回撤3号水泵相关的机电设备→回撤备用水泵相关的机电设备。

2、矿井涌水量约为80m3/h，中央水仓最大容量为900m3/h，备用水泵排水能力约为60m3/h，1#、2#、3#水泵排水能力约为40m3/h。

回撤1#、2#水泵及其相关机电设备时，开启3#和备用水泵，可以满足排水需求。

回收3#水泵时，必须先将中央水仓排至最低水位，然后再回撤3#水泵。

回收备用水泵时，必须先将中央水仓排至最低水位，然后再回撤备用水泵，且应在10h 内回撤完毕。

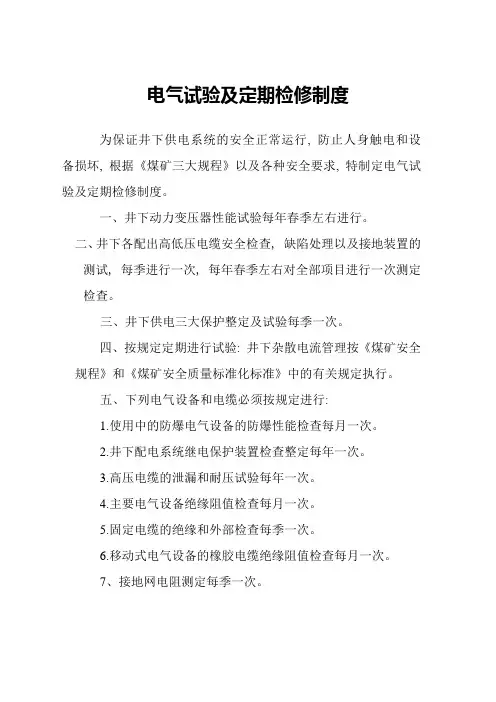

电气试验及定期检修制度为保证井下供电系统的安全正常运行, 防止人身触电和设备损坏, 根据《煤矿三大规程》以及各种安全要求, 特制定电气试验及定期检修制度。

一、井下动力变压器性能试验每年春季左右进行。

二、井下各配出高低压电缆安全检查, 缺陷处理以及接地装置的测试, 每季进行一次, 每年春季左右对全部项目进行一次测定检查。

三、井下供电三大保护整定及试验每季一次。

四、按规定定期进行试验: 井下杂散电流管理按《煤矿安全规程》和《煤矿安全质量标准化标准》中的有关规定执行。

五、下列电气设备和电缆必须按规定进行:1.使用中的防爆电气设备的防爆性能检查每月一次。

2.井下配电系统继电保护装置检查整定每年一次。

3.高压电缆的泄漏和耐压试验每年一次。

4.主要电气设备绝缘阻值检查每月一次。

5.固定电缆的绝缘和外部检查每季一次。

6.移动式电气设备的橡胶电缆绝缘阻值检查每月一次。

7、接地网电阻测定每季一次。

交接班制度一、各工种岗位必须在工作地点认真执行交接班制度, 严禁迟到、早退或约定地点进行交接班, 做到“四交”、“三不接”。

四交: 1.交设备运行情况；2.交设备工具、各种器材、备品备件的数量及完好情况；3.如遇检修, 应交安全措施；4.交上级指示及注意事项。

三不接: 1.交班人员不在工作岗位不接；2、情况不明、记录不全不接；3、清洁卫生不搞好不接。

二、接班人员必须按操作规程进行巡回检查、按操作规程进行操作, 发现问题, 交班人员应同接班人员共同处理, 交班人必须经接班人同意后方可离开工作岗位。

三、当班发生的问题, 应当班处理, 不交下一班或少交下一班。

四、接班人必须按时到达工作岗位, 对设备、工具、器材、备品备件进行检查, 如有丢失、损坏应立即汇报追查。

五、接班人未按时到达工作岗位, 交班人不得离开工作岗位, 应向领导汇报处理。

六、交班人发现接班人有醉酒、精神失常等状况时, 不得交班, 应向领导汇报处理。

七、认真填写各种记录, 做到详细、清楚。

井下中央变电所低压馈电开关检测、修理安全技术措施一、时间：2022年1月30日8点20分至14点二、地点：井下中央变电所三、检测、修理项目：检测、修理低压馈电开关四、项目检测、修理单位：电修队五、现场负责人：王玉科六、施工准备：1、作业电工穿戴好绝缘防护用品，作业所用工具一人一套带齐，所用干燥剂、凡士林、检测、修理条带充足；2、停电所用警示牌数目要够用，接地线、验电笔、瓦斯报警仪都放在设备旁边，开关所需备件带全；3、由王玉科向调度室汇报检测、修理顺序，先检验2号变压器，所带1、2、3、4、5、9号开关，再检测、修理1号变压器所带6、7、8号开关，最后检测、修理3号变压器所带8号开关，让调度室调度井下各地点的通风排水的安排工作，并保证监测监控系统的正常运转。

七、施工步骤：1、由王玉科负责向调度室汇报，经调度室允许后，先切断2号变压器电源，并闭锁挂警示牌；2、把1#、2#、3#、4#、5#、9#开关打开，按照停电检测、修理顺序，依次测瓦斯，验电，放电，打接地，清除上次检测、修理所用干燥剂、检测、修理条，依次检查开关接触器进出线侧接线螺丝是否松动，真空瓷瓶完好情况，控制二次线接线是否有松动，本体腔上接线室防爆面完好情况，搞好开关卫生，最后放干燥剂、检测、修理条，处理防爆面；3、2号变压器所带开关全部检测、修理完毕，由王玉科检验后方可合送电，并向调度室汇报准备检测、修理1号变压器所带6#、7#、8#开关；4、由王玉科接到调度室通知后方可切断1号变压器电源，并闭锁高爆开关，挂警示牌；5、1号变压器停电后，按照停电检测、修理顺序以次打开，6#、7#、8#开关检察，开关内进出线侧螺丝是否松动、变色情况，控制二次线接线是否松动，并有情况要做出处理，真空瓷瓶，完好情况，本体腔上接室防爆面完好情况，搞好开关卫生，最后放干燥剂，检测、修理条，处理防爆后，6#、7#、8#开关检测、修理后，由王玉科负责检验后方可合开关，恢复1号变压器并送电，送电要按照送电程序操作，向调度室汇报后准备检测、修理，3号变压器所带10号开关；6、接到调度室通知后由王玉科切断3号变压器电源并闭锁高爆开关，挂警示牌，按停电检测、修理顺序检测、修理10号开关，检察开关内部情况，螺丝是否松动、变色、绝缘座是否裂纹、变形、变色、是否达标，最后清除开关内卫生，放干燥剂、检测、修理条，处理防爆面后由王科长检验，方可合开关，恢复送电工作，最后汇报调度室。

矿井井下单回路供电安全(技术)措施××年××月××日××-××，需对中央变电所一回路高压开关进行检修,在检修过程中，井下为单回路供电，为保证矿井安全，特制定如下安全防范措施：一、检修期间，各采区变电所要安排专职电工值班，值班电工要加强变电所高低压电气设备的巡回检查，发现问题及时向调度及队值班汇报、处理。

二、各变电所必须保证值班人员到岗并坚守岗位，严禁出现空岗、少岗、脱岗，值班人员严格执行交接班制度及班中汇报制度，班中要加强巡回检查，每半小时检查电压、电流一次，并认真做好记录，发现问题及时向矿调度、机电队、机运科汇报。

三、所有影响地区的局扇必须安排专职电工看护并严格执行交接班制度，对风机风电闭锁、风机倒台进行试验并向调度、队值班汇报，发现问题及时处理，同时要做好试验记录。

安检科要加强巡回检查，发现脱岗或不安排人员看护，要追究相关人员的责任。

四、检修期间，有风机和水泵的采掘单位，必须安排专人看守，有问题及时向调度汇报。

五、井下电钳工、班组长、各地点水泵司机及其他零散作业人员下井必须携带便携式瓦斯报警仪，要熟知其性能并正确使用。

六、施工人员接线前，必须由专职瓦斯检查员检查电气设备周围20m范围内的瓦斯浓度，只有瓦斯浓度在0.5%以下时，方可进行停送电操作。

七、参加施工人员必须携带便携式瓦斯检测仪，施工过程中对施工现场进行实时检测，当其周围20m范围内瓦斯浓度达到0.5%及以上时，必须立即停止施工。

八、参加使用普通型仪表、仪器的人员，必须熟悉所使用仪表仪器的使用方法、性能、构造、原理等，并能够正确使用。

九、施工人员所使用的仪表仪器必须是经过试验合格的。

十、参加施工人员当需要操作高压电气设备时，操作人员必须戴合格的绝缘手套，穿合格的电工绝缘橡胶靴或站在绝缘台上，一人操作，一人监护，施工负责人严格执行工作票和操作票制度，工作票由机运科技术人员签发。

一、工程概况席家山煤矿井下依据《旬邑县席家山煤矿煤炭资源整合开采设计变更说明书》、《旬邑县席家山煤矿煤炭资源整合安全设施设计 (变更) 说明书》设计要求，安装井下中心变电所。

井下中心变电所设备安装内容：变电所配备 5 台 PBG-400/10 矿用隔爆型高压真空配电装置， 3 台PBG-200/10 矿用隔爆型高压真空配电装置， 1 台 KBSG-630/10(6)/1.2 矿用隔爆型干式变压器做为井下综掘机变压器， 2 台 KBSGZY-315/10/0.69 矿用隔爆型挪移变电站做为风机专用变压器， 1 台 KBSGZY-630/10/0.69、 1 台 KBSGZY-500/10/0.69 矿用挪移变压器做为井下动力变压器， 7 台 KBZ-400 真空馈电开关，变电所主接地系统及变电所内的照明及其匡助设施。

二、施工时间： 2022 年 11 月 1-5 日三、施工负责人:四、技术负责人:五、施工豫备:1、配备机电队 3 人及各队电工发展安装。

2、组织全部人员学习安全技术措施，熟识施工现场，做好施工交底工作。

3、施工所需设备要提前到位，依据相关技术资料要求，对到位的设备发展检查，确保满意施工要求。

4、变电所设备布置应按如下挨次发展:高压真空配电装置→变压器→真空馈电开关→接地装置连接→ 电缆敷设→照明设施。

5、依据设计及安装工艺，施工材料、工具必需豫备充分。

6、备好全部施工工器具。

7、施工布置见附图 1。

六、施工方案及方法:1、施工前的豫备1)施工所缺少的设备需提前做打算购置或者调拨。

2)设备到来后核对设备数量、规格、型号、电压等级、使用环境等是否符合条件。

安装人员子细阅读产品使用说明书，熟知设备性能和安装时安全留意事项3)防爆检查员子细检查设备的防爆性能。

4) 检查设备零件是否齐全、备件是否足够，随机装箱图纸是否齐全，验收完毕后分别保管。

检查设备有无损坏、受潮，发觉此状况要准时汇报并处理。
