当前位置：文档之家 › 新型高效水泥助磨剂

新型高效水泥助磨剂

  • 格式：ppt
  • 大小：856.50 KB
  • 文档页数：33

下载文档原格式

  / 33

合集下载

新型水泥助磨剂的研制和应用

新型水泥助磨剂的研制和应用
验
该型 号助磨 剂是针 对粉 煤灰 水泥研 制 的具有提 产和 增强双 重作 用 的高性 能助磨 剂 ，三 鸽水 泥厂 的 粉磨 过程 中加 入０ １ 的Ｑ Ｅ １ ｌ 磨剂进 行粉 磨 试 ．％ Ｗ 一 ０ 助 验， 同时与 山东瑞 安科公 司的助 磨剂做对 比，实验 数据见表ｌ 。
性 ，从而提 高矿渣水泥早期强度 。
技术应用
水 泥助 磨 剂 ｃ ｍｅ ｔ ｒ ｄｎ ｉ ｅ ｎ ｉ ｉｇａｄ ｇｎ
２ １ 耳 ＮＯ． ０２ቤተ መጻሕፍቲ ባይዱ２
新 型 水 泥 助 磨剂 的研 制 和 应 用
吴 宪龙 王 增
（辽宁工业大学 化 学与环境工程 学院，辽宁 锦州 １ １ ０ ； ２０１ 锦州建筑材料研 究所，辽 宁 锦 州 １ １ ０ ） ２ ０ ０
助磨剂编 号 掺量 （ ） ％
行 复 合 ， 提 高 矿 渣 的 易 磨 性 和 激 发 矿 渣 的 潜 在 活
１ ２ ３水 泥 凝 结 性 能 测试 ．．
按 Ｇ １４ － ０ ２ 《 Ｂ ３ ６ ２ ０ 水泥 标 准 稠 度 用 水 量 、凝 结 时
间、安定性检验方法》进行 。
２ 结 果 与 讨论
２ １ Ｗ － １ ． Ｏ Ｅ １ 高效助磨 剂在三鸽水泥厂 的实 ０
泥和矿 渣水泥，在 多家水 泥厂 的工业性试验 中取得 了成功的应用。
关键 词 ： 激发 水 化 粉 磨 效 率
水泥 助磨 剂是表 面活 性较 高的化 学物质 ，助 磨 剂 掺加在 水泥 物料 当 中进 行粉 磨 时，吸 附在物 料颗
粒 的表 面上 ，降低颗 粒 的表面 自由能 。一般水 泥助 磨 剂按 其性 能可划 分 为提高产 量 型、提 高强度 型 。 当前许 多水 泥厂所 用 的助磨剂 一般 以提 产为 主 ，但 是随着 国家 节 能减排 和环保 等相 关政策 的实施 ，混 合材 的掺量 越来 越大 ，传统 的 以提产 为主 的助磨 剂 已经 不再 适应 当前可 持续 发展 的趋势 ，这 就要求 助

助磨剂说明书

助磨剂说明书

BD9911系列水泥高效助磨剂应用说明书天津水泥工业设计研究院天津市必尔得新技术开发有限公司天津市必尔得新技术开发有限公司简介天津市必尔得新技术开发有限公司依托天津水泥工业设计研究院，是科研开发中心对外的窗口。

公司拥有著名老中青专家和众多的高中级专门人才，集几十年建材研究设计之精华，新技术开发成果丰硕。

公司用专利技术生产的自动氯测定仪填补了国内空白,水泥熟料游离氧化钙自动测定仪替代了传统的人工滴定,极大的提高了工效和精度，经天津市科学技术委员会鉴定为国内领先水平。

公司在超细粉体工艺技术和高效超细设备开发制造领域具有国内领先水平。

高效超细辊式磨和TCX系列高效超细选粉机已经在生产实践中取得显著效果。

公司开发的BD9911系列水泥高效助磨剂经天津市科学技术委员会鉴定为国内领先水平。

在水泥厂广泛应用，提高磨机产量和水泥强度取得显著效果。

公司利用国家高新技术产业计划“863”项目技术研究成果，在国内独家推出SNCR降低水泥窑氮氧化物排放新技术及成套装置。

并已经在日产5000吨水泥熟料生产线成功应用。

公司依托中国水泥发展中心物化检测所，拥有国内外先进的检测仪器，并在全国率先通过了国家计量认证。

可提供完整的水泥工艺（煅烧、粉磨）性能实验、热工（冷、热模）实验、立磨实验、化学分析、岩矿等。

可提供化验室设备成套及化验室操作人员的培训。

公司拥有最新技术成果用于技术转让、技术合作，旨在迅速地将科研成果转化为生产力。

公司可提供建材、水泥工业项目技术咨询、技术改造、承担热工标定等现场技术服务。

公司经营建材设备、仪器成套、代理销售、新材料开发、研制，新型分析检测仪器开发制造。

兼营机械电子设备、化工原料、建筑材料批发及零售等业务。

公司以质量第一、信誉第一和优质服务为标准，以科学、诚信、守法的方针为准则，努力为社会做贡献。

公司愿与社会各界朋友真诚合作，向各界提供真诚、高效、优质的服务。

BD9911水泥高效助磨剂使用说明一．产品情况简介BD9911系列高效助磨剂是我公司研制的用于提高水泥磨产量或改善水泥质量的新型水泥添加剂。

新型聚羧酸水泥助磨剂的合成及应用

新型聚羧酸水泥助磨剂的合成及应用

生产 厂 家 Ｉ Ｊ Ｊ 西 合 盛 邦 砼 建 材 有 限公 豪 信 化 工 有 限 公 火 津 市 大 茂 化 学 试 剂 北京化工』 一 太 原 狮 头 水 泥
１ 试 验 部 分
１ ） 主 要 试 验 原 料 及 仪 器
主要试验 试剂，见表 １ ；主 要仪器 设备，见表 ２ 。
规格型号 Ｊ Ｊ 一 １型 Ｈ Ｈ 一 ２ Ｋ ２ 型 Ｌ Ｎ Ｄ 一 １型 Ｉ Ｒ Ａ ｆ ｆ ｉ ｎ ｉ ｔ ｙ ／ １ １ ５ １ ５ Ｐ Ｕ Ｍ Ｐ ，２ ４ ２ ４ Ｒ Ｉ 型 Ｆ Ｓ Ｙ 一 １ ５ ０ Ｅ 环 保 型 Ｆ Ｓ Ｙ ０ ． ０ ８ ０ 、０ ． ０ ４ ５ 方 孔 Ｂ Ｔ 一 ２ ０ ０ ３ 型 Ｘ Ｌ ３ Ｏ Ｗ ／ Ｔ Ｍ Ｐ 型 Ｓ Ｍ 一 ５ ０ ０ 型
２ ） 聚羧酸水泥助磨剂 的制备
＋ ＨＯ Ｃ Ｈ ２ Ｃ Ｈ ２ ＮＲ ２
一
Ｈ ０
ｆ 一 ＼ ｃ ３ ０ ｃ Ｈ ２ ｌ Ｃ ｝ ｛ ２ Ｉ
式 中：Ｒ表示 一 ｃ Ｈ ｃ ０ Ｈ 。
３ ９
技术探讨
水 泥助 磨 剂 ｃ ｅ ｍｅ ｎ ｔ ｇ ｒ ｉ ｎ ｄ ｉ ｎ ｇ ａ ｉ ｄ
生产厂家 江 苏 金 坛 荣 华 仪 器 制 造 有 限 公 刮 巩 义 市 予华 仪 器 有 限 公 司 上 海 薛 韦 仪 器 设 备 有 限 公 司 ¨本 岛津 公 司 美 国沃 特 斯 公 司 上 海 晓霄 实验 仪器 设备 有 限 公 司 浙 江 上 虞 市 道 墟 五 四仪 器 』 ‘ 辽 宁 丹 东 市 百 特 仪 器 有 限公 司 荷 兰 飞 利浦 公 刮 河 北 荣 昌 试验 仪 器 』‘
２ ０ １ ３ 耳Ｎ Ｏ ． ０ ４
水 泥助 磨 剂 ｃ ｅ ｍｅ ｎ ｔ ｇ ｒ ｉ ｎ ｄ ｉ ｎ ｇ ａ ｉ ｄ

聚羧酸醚水泥添加剂(助磨剂)

聚羧酸醚水泥添加剂(助磨剂)
间 。不 同聚 合物支 链之 间 的空间位 阻效应 使水 泥颗 粒 之 间产生一 定 的空间距 离 ，从而增 加 了体系 的流 动 性 。 用 聚羧酸 醚作 水泥添 加剂 ，将有 可能 进一 步 降 低 胶凝 材 料 的需 水量 。由于Ｐ Ｅ Ｃ 是表 面活 性 剂 ， 因 此 ，它 们也极 有可 能作 为助磨 剂 。这种假 设基 于 的
西卡德 国股份有 限公 司研究与开发部 ，莱 门／ 国； 通讯作 者 德 （ 中国矿 业大学 （ 北京 ）混凝土与环境 材料研 究所，北京 １ ０ ８ ） ０ ０ ３
摘 要 ：现代 水泥需求量 的增加 ，要 求水泥添加 剂也要持续发展 。虽然在全球 范围内聚羧 酸醚 （ Ｃ Ｐ Ｅ）都被用作混凝
将 “ 基准 粉磨 ”试样 （ 有任 何添加 剂 的情 况 没 下进行 粉磨 ）粉 磨至细度约 ２ ０ ￣２ ０ ｃ 。ｇ（ ０ ０ ５ ０ ｍ／ 按照 Ｂ ａ Ｄ 法 测试 ）。该 细度足 以用 来水泥粉 磨过程 中加入 添加 剂的方法 始于２ 世 纪 ０ ３ 年代 。最初 ，加入添 加剂 的主要 目的 是提高粉 磨 ０
效 率 ，然 而 ，２ 世 纪 ７ 年 代 后 发 现 ，加 入 的 添 加 剂 ０ Ｏ 还可 以提 高 水 泥 的 强度 …。
在 世 界 范 围 内形 成 了 一种 在 水 泥 中 降低 熟 料 比
２ １耳Ｎ ． ０ ０３ １
ＲＥ ｒ ｃ ＡＮ ＳＩ ＡＲ Ｈ Ｄ Ａｐ Ｉ ＡＴ ＯＮ研 究 与 应 用 ＰＬＣ Ｉ
≯ ｗ ｎ ｈ ｒｉ ｒｗ ｌ ｌ ｎ 嗍 Ｊ 历 － ！ 嘲
聚羧 酸 醚 水 泥添 加 剂 （ 磨 剂 ） 助
王栋 民 扈世 凯 王剑峰 编译
聚羧酸 醚在全球 范 围 内普遍 被用作 混凝士 和砂 浆的外 加剂 。它是 高效减 水剂 ，可 以在 很长 时间 内

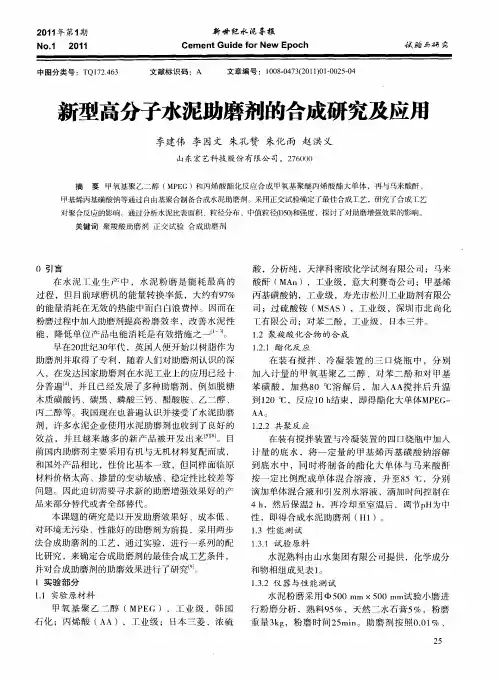

新型高分子水泥助磨剂的合成研究及应用

新型高分子水泥助磨剂的合成研究及应用
和 国外产 品相 比 ，性 价 比基 本 一致 ，但 同样 面 临原
１ ． 共 聚 反 应 ．２ ２
在 装有 搅拌 装 置 与冷凝 装 置 的 四 口烧瓶 中加 入
计 量 的底 水 ，将 一定 量 的 甲基 烯 丙 基 磺 酸 钠 溶 解 到 底 水 中 ，同 时将 制 备 的 酯 化 大 单 体 与 马 来 酸 酐 按 一定 比例 配成 单 体 混 合溶 液 ，升 至 ８ ，分别 ５
比研究 ，来确定合成助磨剂的最佳合成工艺条件 ， 并对合 成助 磨剂 的助 磨效 果进 行 了研究 。 】
１实验 部分 １１ 实验 原材料 ． 甲 氧 基 聚 乙 二 醇 （ ＥＧ），工 业 级 。韩 国 ＭＰ
水泥熟料由山水集团有限公司提供 ，化学成分 和物相 组成 见表 １ 。
１３２ 仪 器 与 性 ￣ ｎ试 ．． Ｕｊ ． ， ｌ
在 装 有 搅 拌 、冷 凝 装 置 的三 口烧 瓶 中 ，分 别 加 入 计 量 的 甲氧 基 聚 乙二 醇 、对 苯 二 酚和 对 甲基
分普 遍 ｌ，并 且 已经 发展 了多 种助 磨 剂 ，例 如 脱糖 ４ 】
木质磺 酸 钙 、碳 黑 、磷 酸三 钙 、醋酸 胺 、乙二 醇 、
苯磺酸 ，加热 ８ 镕 解后 ，加 入Ａ 搅拌后升温 ０ Ａ 到 １０ ，反应 １ 结 束 ，即得 酯化 大单 体ＭＰ Ｇ ２ ０ｈ Ｅ —
关键 词 聚羧 酸助 磨 剂 正 交 试 验 合 成助 磨 剂
０ 引 言
酸 ，分 析纯 ，天 津科 密 欧化 学试剂 有 限公 司 ；马来
在 水 泥 工 业 生 产 中 ，水 泥 粉 磨 是 能 耗 最 高 的
酸酐 （ ｎ），工 业 级 ，意大 利赛 奇公 司 ；甲基 烯 ＭＡ 丙 基磺 酸钠 ，工业 级 ，寿光 市松川 工业 助剂 有 限公

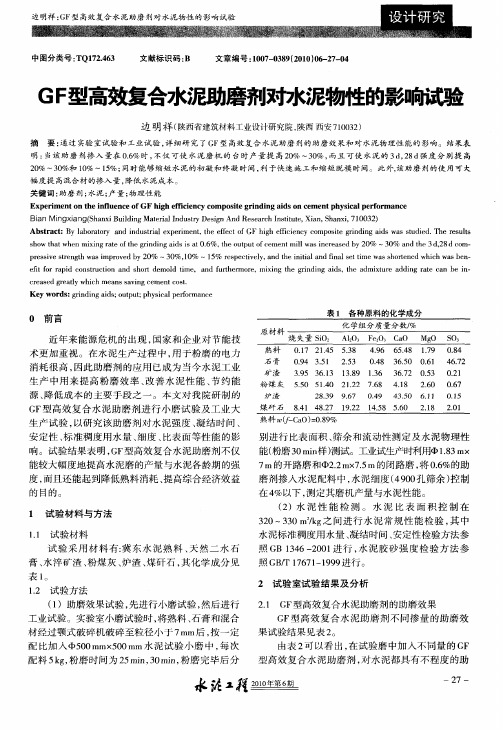

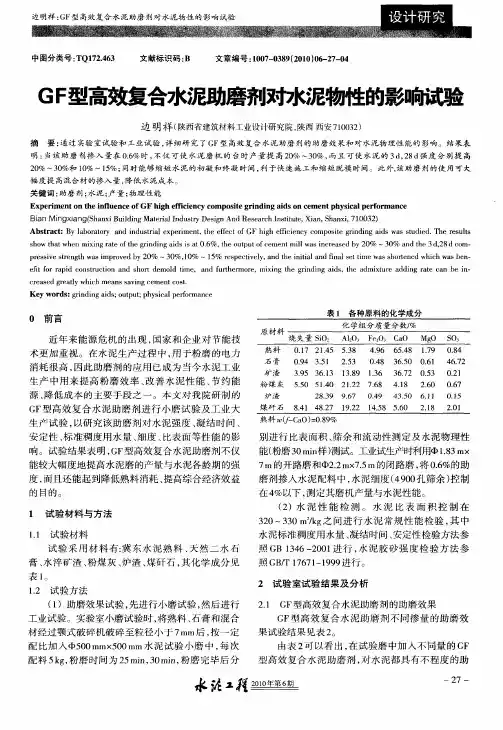

GF型高效复合水泥助磨剂对水泥物性的影响试验

GF型高效复合水泥助磨剂对水泥物性的影响试验
的 目的
别 进行 比表 面积 、 余 和 流 动性 测 定及 水 泥物 理 性 筛
Ｈ （ ３ ｉ样 ） ｕ粉磨 ０ｍ ｎ 测试。工业试生产时利用 １ ３ ． ８ ｍｘ
７ ｍ的开路 磨 和 ２２ ７５ｎ的闭路磨 ， ０６ ．ｍｘ ．Ｉ 将 ． ％的 助 磨 剂 掺入 水 泥 配料 中 ， 水泥 细度 （ ９０ ４ ０ 孔筛 余 ） 制 控 在４ ％以下 ， 定其 磨 机产量 与水 泥性 能 。 测
Ａｂ ｔａ ｔ ｓ ｒ ｃ ：Ｂｙｌ ｂ ｒ ｔ ｒ ｎ ｎ ｕ ｔ ａ ｅ ｐ ｒ ｎ ， ｈ ｆ ｃ ｆＧＦ ｈ ｇ ｆｉｉ ｎ ｙ ｃ ｍｐ ｓｔ ｒｎ ｉ ｇ ａｄ ａ ｔｄ ｅ ． ｈ ｅ ｕ ｔ ａ ｏａ ｏｙ ａ ｄ ｉ ｄ ｓｒ ｌ ｘ ｅ ｉ ｉ ｍｅ ｔ ｔ ｅ ｅｆ ｔ ｉｈ ｅ ｆ ｅ ｃ ｏ ｏ ｉ ｇ ｊ ｄ ｎ ｉ ｓｗ ｓｓｕ ｉｄ Ｔ ｅ ｒ ｓ ｌ ｅ ｏ ｃ ｅ ｓ
ｃ ｅ ｅ ｒａｔ ｃ ａｎ ａ ｉ ｇｃ ｍ ｅ ｔｃ ｓ． ｒ ａｓ ｄ ｇ ｅ ｌ ｗｈｉｈ ｍｅ ｓｓ ｖ ｎ ｅ ｎ ｏ ｔ ｙ Ｋ ｅ ｗｏｒ ：ｇ ｎｄ ｎ ｉ ｓ ｏ ｐｕ ； ｙ ｉａ ｒｏ ｍ ａ ｃ ｙ ｄｓ ｒ ｉ ｇａ ｄ ； ｕｔ ｔ ｐｈ ｓｃ ｌｐｅｆ ｒ ｎ ｅ ｉ
中图分类号 ： Ｑ１ ２４ ３ Ｔ ７． ６
文献标 识码 ： Ｂ
文章编号 ：０ ７ ０ ８ （０ ０ ０ — ７ ０ １０ — ３ ９ ２ １ ）６ ２ — ４
边 明祥 （ 陕西省建筑材料工业设计研究院， 西安７ ０２ 陕西 １ ３） ０
摘 要 ： 过 实验 室 试验 和 工 业 试 验 ， 细研 究 了 Ｇ 型 高效 复合 水 泥 助 磨 剂 的 助 磨 效 果 和 对 水 泥 物 理 性 能 的 影 响 。 结 果表 通 详 Ｆ 明： 当该 助 磨 荆 掺 入 量 在 ０６ 时 ， 仅 可 使 水 泥 磨 机 的 台 时 产 量 提 高 ２ ％ ～３ ％ ， ． ％ 不 ０ ０ 而且 可 使 水 泥 的 ３ ，８ ２ 度 分 别 提 高 ｄ ｄ强 ２ ％ ～３ ％和 １ ％ ～１％ ； 时能 够 缩短 水 泥 的 初 凝 和 终 凝 时 间 ， 于 快 速 施 工 和 缩 短 脱 模 时 间。 此 外 助 磨 剂 的使 用 可 大 ０ ０ ０ ５ 同ｔｕ ｔ ｎ ａ ｄ ｓ ｏ ｔｄ ｍｏ ｄ ｔ ， ａ ｄ ｆ ｒｈ ｒ ｒ ， ｘ ｎ ｈ ｒｎ ｉ ｇ ａ ｄ ， ｈ ｄ ｘ ｕ ｅ ａ ｄ ｎ ａｅ ｃ ｎ ｂ ｎ ｉ ｆ ｏ ａ ｉ ｏ ｓｒ ｃ ｉ ｎ ｈ ｒ ｅ ｌ ｉ ｏ ｍｅ ｎ ｕ ｔ ｅ ｍｏ ｅ ｍｉｉ ｇ ｔ ｅ ｇ ｉ ｄ ｎ ｉ ｓ ｔ ｅ ａ ｍｉｔ ｒ ｄ ｉｇ ｒ ｔ ａ ｅ ｉ —

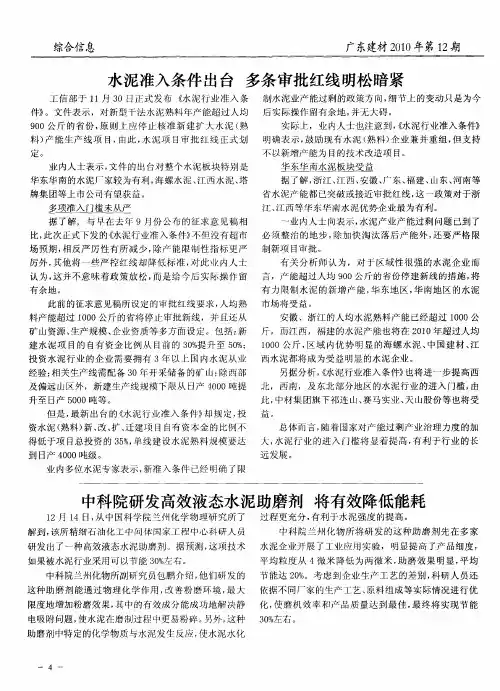

中科院研发高效液态水泥助磨剂 将有效降低能耗

有余地 。
有关 分 析师 认 为 ，对 于 区域 性很 强 的水泥 企业 而
０ 将 认为 ， 并不意 味着 政策 放 松 ， 这 而是 给今 后实 际操 作 留 言 ，产 能超 过人均 ９ ０公斤 的省份 停建新 线的措施 ， 有 力 限制 水泥 的新增 产 能 ， 东地 区 ， 南地 区 的水 泥 华 华
区 中 江 建 水泥 项 目的 自有 资金 比例 从 目前 的 ３ ％ ０ 提升 至 ５ ％ １ ０ ０ ； ０ ０公 斤 ， 域 内优 势 明显 的海 螺 水泥 、 国建材 、 投 资水泥 行业 的企业 需要拥 有 ３年 以上 国内水泥 从 业 西 水泥都将 成为受 益 明显 的水泥企 业 。
一
牌集 团等上 市公司有 望获益 。
多项准入 门槛未 从严
据 了解， 与 早在 去年 ９月份 公布 的征求 意 见稿 相
业 内人士 向表示 ， 水泥产业 产能过 剩 问题 己到 了
比， 次正式下 发的 《 此 水泥 行业准 入条件》 不但 没有超 市 必 须整 治 的地 步 ， 除加快 淘 汰落 后产 能 外 ， 要严 格 限 还 场预 期 ， 反严 厉 性有所 减 少 ， 相 除产 能 限制性 指标 更严 制新 项 目审 批 。 厉外 ， 其他 将一 些严 控红 线却 降低 标 准 ， 此 内人士 对
限度 地增加粉 磨效果 ， 中 的有效成 分能成 功地解 决静 化 ， 其 使磨 机 效率 和产 品质 量达 到最 佳 ， 终将 实现 节 能 最
电吸附 问题 ， 使水泥在磨 制过程 中更易粉 碎 。 另外 ， 这种 ３ ％ ０ 左右 。 助磨 剂中特定 的化学物质 与水泥 发生 反应 ， 使水泥 水化
一
４
综合信息

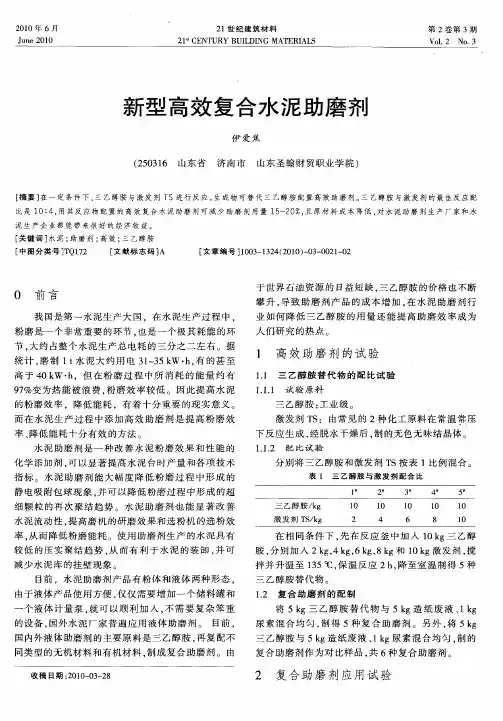

新型高效复合水泥助磨剂


由于液 体产 品使 用 方便 ， 仅需 要增 加 一个 储 料罐 和 仅
一
个 液 体计 量 泵 。 可 以顺 利 加 入 ， 需 要 复 杂 笨 重 就 不
的设备 ， 国外水 泥 厂 家普 遍 应用 液 体 助磨 剂 。 目前 ， 国 内外 液 体助 磨剂 的主要 原料 是 三 乙醇胺 ， 复 配不 再
８
１ ０
在 相 同条 件下 ， 在反 应 釜 中加入 １ ｇ三 乙醇 先 ０ｋ 胺 ， 别 加入 ２ｋ ， ｇ ６ｋ ， ｇ和 １ ｇ激 发剂 ， 分 ｇ４ｋ ， ｇ ８ｋ ０ｋ 搅
拌并 升 温 至 １ ５℃ ， ３ 保温 反 应 ２ｈ 降 至室 温制 得 ５种 ，
三 乙醇胺 替 代 物 。 １ ． 复合 助磨 剂 的 配制 ２
［ 要 ］ 一定 条 件 下 ， 乙醇 胺 与 激 发 剂 Ｔ 摘 在 三 Ｓ进 行 反 应 ， 成 物 可 替 代 三 乙醇 胺 配 置 高 效 助 磨 剂 。 乙醇胺 与 激 发 剂 的 最佳 反 应配 生 三
比是 １ ： ， 其 反 应 物 配 置 的 高 效 复 合 水 泥 助 磨 剂 可 减 少 助 磨 剂用 量 １ － ０ ， 原 材 料 成 本 降低 ， 水 泥 助 磨 剂 生产 厂 家 和 水 ０ ４用 ２ ％且 ５ 对
０ 前 言
我 国是第 一 水泥 生产 大 国 ，在水 泥 生产 过程 中 ． 粉磨 是 一个 非常 重要 的环节 ． 是一 个极 其 耗能 的环 也 节， 大约 占整 个水 泥生 产 总 电耗 的三 分之 二左 右 。据
统计 ， 制 １ 水 泥 大 约 用 电 ３ ３ Ｗ ・ ． 的甚 至 磨 ｔ １ ５ｋ ｈ 有 高 于 ４ Ｗ・ ，但 在粉 磨 过 程 中所 消 耗 的能 量 约 有 ０ｋ ｈ

湖北统领科技集团成功研制TL-TB白水泥专用水泥助磨剂


株 洲宏信特种建材 有 限公 司荣登２ １ 中国水泥行业 ０ １ 供应 商百 强榜 单
近 日，由中 国水泥 网主 办的 “ ０ １ ２ １ 中国水泥行 中再 次得 到认 可 ，公司将 再接再 厉 ，为水泥 行业 、
业 供应 商百强榜 ”新鲜 出炉 ，株 洲宏信 特种 建材有 限公司 出现在 百强榜 单之 中 ，这 标志着 公 司在行业
材料 生产和市场优 势 ，联合成立 特种水泥添Ｊ ￣ 联 Ｊ Ｊ ｎ 合研 究 中心 。联合研究 中心的建设 目标是 ：开发具
有 不 同性 能的特种 水泥 添加剂 ，推 动新 型高效水 泥
尝试 ，必将 促进特 种 水泥添 加剂 系列产 品的研 制 和
产 品 的市场 开发 ，必 将对我 国经 济社 会和化 工 技术 领域产生深远的影响。
助 磨 剂 行 业 的 健康 、 持续 、和 谐 发 展 做 出更 大 贡
献！
北京市天业兴建材科技有 限公 司
一 一
我 国水 泥助磨剂行业首 家制定执行 化验 室质量手册 ） ）的企业
２ １ 年４ １ 日北 京市天 业兴建材科技有 限公司 ０２ 月 ５
平 。
《 化验 室质量 手册》编 制完成 ， ２ １ 年５ ０ ０ ２ 月１ 日通

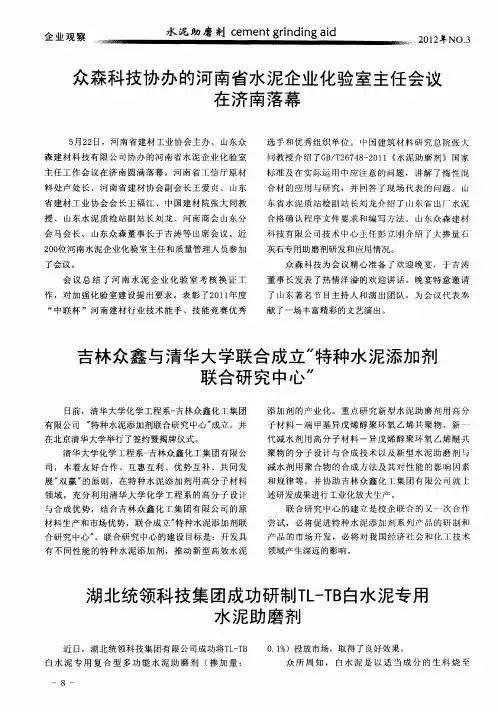

日前 ，清华大学化学工程 系一 吉林众鑫化工集 团 有 限公司 特 种水泥添加剂联合研究 中心 成立 ，并 在北京清华大学举行 了签约暨揭牌仪式 。 清华大 学化学工程系一 吉林众 鑫化工集 团有 限公 司 ，本 着友好 合作 、互 惠互利 、优势 互补 、共 同发
展 赢 双 的原 则，在特 种水泥 添加剂 用 高分子材 料 领 域 ，充分利 用清 华大 学化学 工程系 的高 分子设 计 与 合成优 势 ，结合 吉林众 鑫化 工集 团有 限公司 的原 添加 剂 的产 业化 。重 点研究 新型水 泥助 磨剂用 高分 子材 料 一端 甲基 异戊烯 醇聚 环氧 乙烯共 聚物 、新一

水泥助磨剂简介


单一物质的助 磨剂
无机助磨剂 复合助磨剂 复合助磨剂
合成型助磨剂
有机改性助磨剂 和高分子合成助 磨剂
一般以有机改性成分为主体进行复 合；高分子合成助磨剂可单独使用， 也有复合使用
乙二醇（EG）
丙二醇（PG）
甘油（GLY）
2,3-丁二醇（23BD）
1,2-己二醇（12HD）
部分小分子化合物的分子结构
助磨剂 空白 TEA
＜3μ m 4.91 3.72
3-32μ m 57.68 59.74
32-65μ m 33.67 32.56
≥65μ m 3.74 3.97
≥80μ m 0.63 0.92
甘油 助-A 助-B
助-C
4.67 3.95 5.08
4.91
62.43 63.38 62.24
62.86
新型高效水泥助磨剂的特性 1.复合型水泥助磨剂
• 具有较多的功能基团，是一些助磨单体的有效 组合，其组分大体分为有机成分和无机成分， 属于有机成分的主要有醇胺类化合物、多元醇、 聚羧酸盐、木质素磺酸盐等。复合型水泥助磨 剂不是助磨单体的简单混合，而是这些助磨单 体的相互协同作用，复合助磨剂的功能较成分 单一助磨剂性能效果有较大的提升，被广泛应 用于水泥粉磨工业中。国内应用较多的复合型 助磨剂掺量多为0.1%、0.03%等。
附聚和聚结阶段：
颗粒在比较弱的引力作用下结团——附聚体，松散的，小颗粒互相附着 而不是结合，添加表面活性剂可将其分散； （aggregation） 颗粒在比较强的化学键作用下结合为整体——聚结体，紧密的联合体， 结晶结构产生了变化，此时不能用表面活性剂来分散，只能等它生长到一定 尺寸以后再度被粉碎；（ agglomeration） 粉碎是一种可逆过程，当正反两过程的速度相等时，便达到粉碎平衡。 添加助磨剂可以延缓颗粒的聚结，提高粉碎效率，使粉碎朝着预定目标进行。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

助磨剂的分类
助磨剂种类繁多、助磨效果差异很大，应用较多 的就有百余种。
水泥助磨剂一般按使用时的状态进行分类：固体、 液体和气体三种。常见固体和液体两种，国内 应用较多的以液体为主。
按水泥工艺分类
类别
种类
助磨剂的组成和名称
单一物质的助 磨剂
有机助磨剂 无机助磨剂
三乙醇胺、三异丙醇胺、醋酸铵、 乙二醇、甘油、丙二醇、丁醇等
排放约11.52 亿吨CO2
11.52亿
电耗约为 1868亿度
18.68亿
耗能巨大
水泥生产过程中粉磨工序消耗的能量很高，而能量的 利用率又极低，导致每年水泥生产能耗很大。
助磨剂的作用
使用助磨剂
•防止粉体团 聚，有效减弱 或防止 “包 球”提高水泥 粉磨效率 （10%-20%）
•改善水泥质 量，提高产品 档次
粉磨设备：
主要为：球磨机 随着水泥工业生产大型化的发展以及粉磨设备 的不断研发，逐渐使用辊压机、联合粉磨、立 磨等新型粉磨设备。
球磨机的特点：
1. 优点：结构简单、设备投资小；出磨水泥的 粒径分布较好，粒形较好，有利于水泥的水 化。
2. 缺点：能耗太大，所消耗能量很少的一部分 (0.6～1%)用于增加物料的比表面积；粉磨过 程中由于静电作用，易发生糊球现象，影响 水泥的产量和质量。
在改善粉磨工艺的基础上，解决球磨 机缺点的最佳措施之一：添加水泥助磨 剂
水泥助磨剂简介
助磨剂定义：《GB/T 667-2004水泥助磨剂》标 准中，其定义明确为：在水泥粉磨过程时加入 的起助磨作用而不损害水泥性能的外加剂，其 加入量不超过水泥质量的1.0%。
《GB 175-2007通用硅酸盐水泥》标准中将助磨 剂的允许掺量改为不超过水泥质量的0.5%，同 时增加水泥中氯离子含量≤0.06%的要求，其 目的是为了规范我国助磨剂的生产和质量，保 证最终的工程质量。
助磨剂在水泥颗粒表面和断裂面上的吸附示意图
助磨剂吸附在水泥颗粒裂缝表面(刚形成的裂缝分别 带相反的电荷)，中和电荷。
助磨剂吸附在水泥颗粒表 面后使颗粒表面产生相同 符合的电荷，引起排斥力 而使颗粒分散开。
颗粒表面吸附有高分子表 面活性剂时，它们在相互 接近时产生排斥作用，可 使粉体分散体更加稳定， 不发生团聚，这就是高分 子表面活性剂的空间位阻 作用。
新型高效水泥助磨剂
----------------
目录
一．水泥助磨剂的应用背景 二．水泥粉磨工艺简介 三．水泥助磨剂简介 四．水泥助磨剂的研究成果

水泥助磨剂的应用背景
水泥工业是支撑社会和经济发展的重要基础原材料工业 水泥与混凝土是建筑工程和各种构筑物不可或缺的基础 材料，其用途广、用量大、性能稳定且耐久，在未来数十 年中仍将具有不可取代的重要地位。
粉碎是一种可逆过程，当正反两过程的速度相等时，便达到粉碎平衡。 添加助磨剂可以延缓颗粒的聚结，提高粉碎效率，使粉碎朝着预定目标进行。
大颗粒
粉碎、微细化 聚结、粗大化
小颗粒
为了减少或延阻聚结，可以通过吸附的办法，即加入少量表面活性剂， 例如：胺盐、乙二醇、工业醇来使聚结减慢。有时水蒸汽也能使聚结减慢； 在水泥粉磨中喷入水蒸气，起到冷却作用，因而使聚结减慢；另方面是由于 水蒸气的解聚效应，（水实际是一种助磨剂，极性分子，故湿法粉磨效率较 干法粉磨高），除此之外，水蒸气可以使电收尘器更有效。
煤、石油、焦炭、石膏等
复合助磨剂
复合助磨剂
有机物的混合物、有机物与无机物 的混合物
附聚和聚结阶段：
颗粒在比较弱的引力作用下结团——附聚体，松散的，小颗粒互相附着 而不是结合，添加表面活性剂可将其分散； （aggregation）
颗粒在比较强的化学键作用下结合为整体——聚结体，紧密的联合体， 结晶结构产生了变化，此时不能用表面活性剂来分散，只能等它生长到一定 尺寸以后再度被粉碎；（ agglomeration）
列宾捷尔（Rehbinder）强度削弱理论：助磨剂 吸附在颗粒表面上，继而能够渗入颗粒固有裂 缝及在外力下新形成的裂缝，扩大这些裂缝， 并阻止裂缝复合，改变颗粒表面的结构，降低 了颗粒的强度和硬度，使得颗粒更易破碎，提 高了粉碎效率。
马杜里（Mardulier）的颗粒分散理论：物料的 粉碎在于表面吸附活性剂之后改变了分散颗粒 之间和研磨介质之间的相互作用。表现为粘附 性的减少、降低了颗粒和研磨介质之间的粘附 现象，使物料流动性好。粘附性减少的原因是 活性剂降低了介电常数。助磨剂作为表面活性 剂，对颗粒表面的电荷起平衡作用，可以显著 减小或消除颗粒间的粘附和团聚，增加了颗粒 的流动性，提高粉磨效率。
•提高粉煤灰、 矿渣等废弃物 的利用率使水 泥工业由污染 型向环保型转 化
•降低水泥生 产成本，节约 能源
• 在现代水泥工业中，水泥助磨剂已经成为水泥生产中提高粉磨效率、 降低粉磨电耗、改善水泥性能、降低生产成本的有效措施之一。
二、水泥粉磨工艺简介
水泥生产工艺：
两磨一烧：生料的粉磨、锻烧和水泥终粉磨。
在国外研究的基础上，国内各研究单位及高校也 对助磨剂的作用机理进行了探索和研究，取得 了有益的结论。但是国内也有几种不同的说法， 还是没有得到统一的理论，从不同方面对助磨 剂的机理进行了阐述。主要有吸附降低硬度学 说、粉体流变学调节理论、材料断裂机理学说、 断裂价键理论、薄膜假说几种不同的观点。
助磨剂的助磨作用方式
助磨剂的作用机理（假说）
助磨剂能够强化粉磨，作用机理非常复杂， 尽管国内外对此进行了大量的研究,但是还没 有统一的结论，提出了不同的观点。国外列宾 捷尔（Rehbinder）的强度削弱理论和马杜里 （Mardulier）的颗粒分散理论是助磨剂起助 磨作用机理的经典学说，形成于上世纪三十年 代和五十年代。
粉磨作用机理
粉磨是能量积聚过程； 粉磨过程中颗粒处于亚稳高能状态， 颗粒与颗粒易于聚合而成为大颗粒。
阻碍细粉磨有以下三种形式（相）： 包球、衬垫coating;附聚aggregation;聚结agglomeration;
在包球、衬垫阶段，由于不饱 和价键力的作用，使颗粒粘附在筒 体、研磨体上，使物料自由流动减 少，衬垫削弱了粉碎作用，可以通 过加入助磨剂（表面活性剂）来消 除包球现象。
