LOG100精密对数放大器资料

基本对数放大器也称跨导线性（Translinear）对数放大器，它基于双极性三极管（BJT）的对数特性来实现 信号的对数变换。这类对数放大器可以响应缓慢变化的输入信号，其特点是具有优良的直流精度和非常宽的动态 范围（高达180dB），缺点是交流特性差。
基带对数放大器也称视频对数放大器（虽然很少用于视频显示相关的应用），它克服了基本对数放大器的缺 点，能够响应快速变化的输入。其原理是采用了一种 “逐级压缩”的技术，交流特性好，但动态范围较小。
技术指标
噪声
所有信号处理系统都受到随机噪声的限制，这便对最小信号设置了可被检测或识别的门限。随机噪声和信号 输入端的带宽密切相关，随机噪声常用“噪声频谱密度（SND）”来定义，总的噪声功率与系统的噪声带宽BN （用Hz来表示）成正比。在线性系统中，输出噪声功率N与系统的带宽有关，这里的带宽通常是指3dB带宽，对于 理想低通系统而言，3dB带宽就是系统的等效噪声带宽。而在非线性系统中例如对数放大器，情况就不同了，即 使输入端很小的噪声都会引起放大器末级的过载现象。因此对数放大器的主要缺点是会降低大信号的信噪比。
对数中频放大器和对数射频放大器，可用相同的方法获得对数特性。
图2晶体二极管的PN结电压（见固态电子器件）是结电流的对数函数，用它作为放大电路的负载或反馈元件 可以使放大器具有对数幅度特性。使用这种方法虽然电路简单，但通常只能达到小于50分贝的输入动态范围，而 且放大器的频带受PN结电容的限制，不能太宽。利用多级放大器串联或并联相加形成近似对数放大特性，可以获 得较好的结果。图2是多级串联相加对数放大器的框图，其中每级都是一个线性-限幅放大器。当输入信号弱时, 放大器各级均不饱和，总增益最高。随着输入信号幅度的增大，从末级起各级放大器依次进入饱和状态，总增益 随之降低。实用的对数放大器常用 4～10级限幅放大器组成。若规定放大器的动态范围，较多的级数能达到的对 数关系也较准确 。

５５ｄＢ
．
＋３
５５ｄＢ
、
＋０
５ｄＢ
．
＋０ ． ５８ｄＢ
的 一 个 移 动 电 话 可 能 会 带 来 一 即关断而 却降至某个低 电平 ，然后 ６０ｄＢｍ的噪声 ，这 就会把你 的动 态 按指数规律 衰减到０Ｖ，这 种输入型 范 围削｛￣２０ｄＢ。一种解决办法 是把 号 ｍＶ级 的变化很可能我 们用 肉眼 对 数 放 大器 的两 个 差 动 输入 端 接 是看 不到的。按指数 衰减的信号 的 地 。因为对数放大器通常都 是交流 对数 响应 是一 条直 线。如果输入信 耦合输 入 ，所以可 以在 输入端与地 号 是连串的脉冲 ，输出的后沿 很容 之 间接 耦合 电容 。另一 种有效的办 易和 下 一 个 脉 冲 的前 沿 重 叠 ，因 法 是使 用滤波 电路 ，也可 以在输入 此 ，一 个适 当的差放 视频处理 电路
带宽
图５），但不 影响对数放大器 的斜率 。 的功率 测量 。这样 的模 拟集 成 电路
在对数放大器 中，系统 的带宽 这是 由于解调对 数放大器 在解调后 有 ＡＤ８３０４、ＡＤ８３０５。基带 对数放
不能 用 恒 定 输入 信 号 而 输 出下 降 低通滤波器 的信 号检波与平均特性 大器 交流特性好 ，能 响应瞬时变 化
矣。 因此在数据压缩方面对数放 大 增益 。此 外高频应用 中 ，电路 的屏 集 中在脉冲 前沿 ，则差放视频 处理
器有着很重要 的作用 ，经常在 数据 蔽和接地 非常重 要 。敏感 电路可 以 电路可 以省略。如 图 ６所示 。
采集的前端要经过 对数放 大器 ，然 置于屏蔽盒 内。
后将信号送人采集卡的模拟输入端 ，
波形对截距的影响
对数放大器的选型

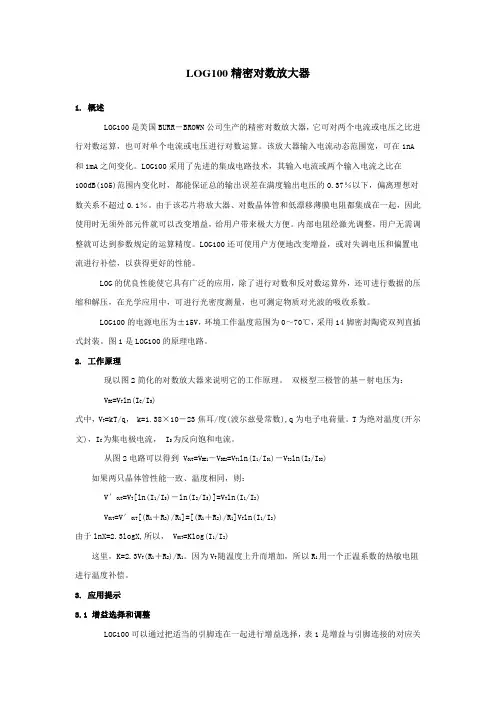

LOG100精密对数放大器1. 概述LOG100是美国BURR－BROWN公司生产的精密对数放大器，它可对两个电流或电压之比进行对数运算，也可对单个电流或电压进行对数运算。

该放大器输入电流动态范围宽，可在1nA 和1mA之间变化。

LOG100采用了先进的集成电路技术，其输入电流或两个输入电流之比在100dB(105)范围内变化时，都能保证总的输出误差在满度输出电压的0.37％以下，偏离理想对数关系不超过0.1％。

由于该芯片将放大器、对数晶体管和低漂移薄膜电阻都集成在一起，因此使用时无须外部元件就可以改变增益，给用户带来极大方便。

内部电阻经激光调整，用户无需调整就可达到参数规定的运算精度。

LOG100还可使用户方便地改变增益，或对失调电压和偏置电流进行补偿，以获得更好的性能。

LOG的优良性能使它具有广泛的应用，除了进行对数和反对数运算外，还可进行数据的压缩和解压，在光学应用中，可进行光密度测量，也可测定物质对光波的吸收系数。

LOG100的电源电压为±15V，环境工作温度范围为0～70℃，采用14脚密封陶瓷双列直插式封装。

图1是LOG100的原理电路。

2. 工作原理现以图2简化的对数放大器来说明它的工作原理。

双极型三极管的基－射电压为：V BE=V T ln(I C/I S)式中，V T=kT/q， k=1.38×10－23焦耳/度(波尔兹曼常数),q为电子电荷量。

T为绝对温度(开尔文)，I C为集电极电流， I S为反向饱和电流。

从图2电路可以得到 V OUT=V BE1－V BE2=V T1ln(I1/I S1)－V T2ln(I2/I S2)如果两只晶体管性能一致、温度相同，则：V′OUT=V T[ln(I1/I S)－ln(I2/I S)]=V T ln(I1/I2)V OUT=V′OUT[(R1＋R2)/R1]=[(R1＋R2)/R1]V T ln(I1/I2)由于lnX=2.3logX,所以， V OUT=Klog(I1/I2)这里，K=2.3V T(R1＋R2)/R1。

本文由ekoyosta贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

噪声系数与对数放大器[Leif 博士的聪明才智—6*] 作者Barrie Gilbert[编者按: Leif 博士在大约三十岁左右的时候加入了 ADI 公司, 担任 IC 设计师.他具备了丰富的经验——其中既包括这项工作方面的经验, 也包含由于年龄增长而不断丰富的阅历. 他丰富的经验包括了在测量仪表和控制系统方面的大量知识, 这可以追溯到他的青少年时代,那时,他利用通过邮购(telak)公司(这是今天使用的词语,源自该世纪的头十年间使用的 "tele-acquisition"一词)买来的剩余元件,制成了无线电接收机,发射机和电视机. Leif 博士在讲授模拟电路原理方面花费的时间几乎与实际从事设计的时间一样多.早先,他写过无数的"纪要"(Memos) ——属于扼要的专论, 这些文献曾一度被他的设计师同事们广泛参阅, 而且也是公司新成员所渴望阅读的. 这些论文大部分都被转成了电子格式. 可惜的是, 这些电子格式的论文在被称为"信息时代"的那个时期内流失了,因为这些"文字"被存放在那些逐渐过时而被荒弃的存储介质上. 曾几何时, 人人都因为"数据"的泛滥而感到窒息,而同时又感到在模拟设计方面缺乏扎实的基础知识:"本原",即物理现象的根本,而这正是 Newton Leif 喜欢用来称呼那些基本原理的词眼. 最近, 当一位名叫Niku Chen的年轻工程师加入到了ADI公司位于Solna的设计中心的Leif团队中时,他激发起她的兴趣,将所有这些珍宝尽可能多的重新挖掘出来. 这里就是她所发现的此类文章中的一篇,写于 2008 年,用传真的方式复制.我们相信文章几乎没有什么错误.他的散文体,用美国英语写成, 要比我们所期盼的更加华丽. 文章的标题表明那时的Leif (现在仍然在ADI位于Solna的机构中供职, 而且在这一领域十分活跃)显然非常熟悉噪声的基本原理.但是,对这个奇异的小课题上, 他也出现过迷惘. 这样一些编者的评语偶尔也会被插入下面的文章中.] 测量元件使用, 它的最新产品可测量的频率范围从接近直流一直到 12 GHz.这些产品特有的价值,一方面源自它们很宽的 "动态范围" 而另一方面则源自它们直接以分贝数给出测量 , 值的能力. 这些产品具有良好的温度稳定性, 而且严格符合 "对数律" 这篇纪要的中心内容是讨论基本噪声机理所带来的各 . 种限制. 和大多数探究问题根源的过程一样, 我们需要采取一些迂回措施. 对数放大器有三种基本的形式.但是,在这里,仅就 RF 功率测量器件的用途而言,我们主要考虑它们的前两种形式: 它们以分段方式产生出一 1.使用多级放大和逐级限幅的器件, 个非常接近的近似对数特性. 其中的有些器件还提供了最后的限幅放大级的输出,以便提取时间编码的信息(PM或FM, 基带比特流) .这些器件包括AD608,AD640/AD641以及更多 AD8307, AD8309, AD8310, AD8311, AD8312, AD8313, 的AD8306, AD8314, AD8315, AD8316, AD8317, AD8318等器件, 还有AD8319 系列和匹配良好的双对数放大器,例如AD8302(该器件也可测量相位)和ADL5519,它们的测量范围达到了空前的 1 kHz～10 GHz. 这些逐级压缩对数放大器中,每 5 至 10 个低增益(8 dB至 12 dB)放大级就包括了一个整流器(检测器), 这些整流器的输出相加起来, 以产生一个经过滤波的电压, 而这个电压是以分贝为单位的平均功率的测量值. 对于那些也给出最后的硬限幅信号(比如,100 dB范围的产品AD8306/AD8309)的器件, 对数测量则经常被视为一种辅助测量手段, 而且被称为接收信号强度指示器(RSSI). 2. 使用指数式增益放大器(X-AMParchitectute)2的器件, 它们具有 60 dB的典型增益范围,后面跟随单一的检测器, 而检测器经过滤波的输出与一个基准电平进行比较;误差信号经过积分后便产生一个电压,这个电压可以调节放大器的增益,从而把误差调节到零(见图 6 中的文字说明). 由于器件具有精确的指数(有时叫做"以dB表示的线性") 增益函数特性,这个电压就是所施加信号的分贝值.使检测器具有平方率的响应,就可得到所施加的被测信号的功率等效值(rms,均方根值). 这将被认为是自动增益控制(AGC)放大器的一般形式. 相应的, 我们可以把它们叫做AGC型对数放大器.AD8362,AD8363和 AD8364就属于这种类型, 其中的后两种器件可以对两路输入信号进行同时测量,并计算出它们之间的差值.在这一类型中, 通常不提供对已放大信号的输出. 但AD607(实际上是一个单片式超外差接收机)是一个例外,它的以分贝为单位的RSSI出覆盖了 100 dB的范围,而它的输出信号是经过解调的IF的一对 I/Q分量. 1Leif 2698:060508 对数放大器中的噪声偶尔会有人向我们咨询关于对数放大器噪声系数的问题. 将对数放大器用作功率测量器件时, 噪声系数是不是一个有意义的衡量指标,这个问题的答案应该由用户来确定.但是,只要对数限幅放大器应用在信号通路(在 PM 或 FM 应用)中,噪声系数显然就是重要的指标, 因为它可以衡量系统从伴随有噪声的信号中提取信息的能力. 因此, 在供用户评估系统性能的电子数据手册, 应该提供该参数. 这篇纪要是为现场应用工程师及相应的客户而写的. 经过充分校准的单芯片对数放大器(log amp),这项由 ADI 公司首创并在过去二十年间保持领先的技术,被作为惟一的 R F Analog Dlaloglue 42-06,June(2008)/analogdlalogue3.基于双极结型晶体管(BJT)所具备的高度可靠的跨导线性 (translinear)性质的器件——在最高达 10 个 10 倍程 (200 dB!) 的电流范围内, 晶体管的基-射极电压(VBE)与它的集电极电流(IC)之间都保持着精确的对数关系.结合运算放大器对这一性质所开展的早期探索,是由Paterson 完成的. 现在被称为跨导线性对数放大器的现代产品, 则具有类似的情况, 惟一的差异是在实现的细节上. 这是一类独立的对数放大器,在光纤通讯系统中用来测量光功率并控制光模放大器增益,实质上只能对静态电流进行测量,测量范围从最小的 1pA 一直到几个mA.另一方面,使用外部的输入电阻,也可以对很 AD8305, 大幅度范围上的电压进行测量. 具体的例子有AD8304, ADL5306和ADL5310.3背景任何系统的内部噪声是基本热能kT所引起的, 因而也就是绝对工作温度T的函数 (其中的k为Boltzmann常数) 在一个人们普 . 遍关注的例子中,基本源(root source)是天线,它的噪声是在接收信号的时候与自由空间电阻进行电磁耦合而引入的, 基本的阻抗值为377 . 信号与噪声是通过第一次阻抗变换而同等的耦合到系统中的,这次阻抗变换是由天线设计所决定的; 在这之后, 用相同阻抗的电缆进行传送. 在驱动具有 300 或其它阻抗的平衡式("双绞线"或"扁平电缆")馈线或者驱动 50 (偶尔有用 75 的)同轴电缆的时候, 它们可以以最高的功率效率工作. 不妨先插入一段关于其它问题的论述:特性阻抗为 71 时, 同轴电缆的损耗最小. 阻抗大于这个值时, 越来越细的内导体的电阻使损耗增加; 小于这个值时, 则不断变薄的电介质层将使损耗增加.虽然 50 不是最优值,但已经成为测量时的电阻基准值, 其中主要的原因是因为方便和标准化. 除非另有说明,这个值就是用于确定噪声系数时所用的电阻值. 作为一个功率源(实际上是一个变送器,它把电磁波转换成电功率),天线呈现出一个复数阻抗ZA = Re(ZA) + jIm(ZA).然而, 天线的特性在一个很窄的频带内一般是纯电阻性的. 很显然, 它能够提供给开路点——比如一个理想的电压响应元件——的功率等于零, 因为从信号源中吸取的电流为零. , 同理, 输入到短路点——如理想的电流响应元件——的功率也为零, 因为我们无法利用其中任何一部分电压摆幅. 这个功率传递定律表明, 该信号源可以向相连的负载传递的最大功率, 出现在负载阻抗中的电阻部分等于RA= Re(ZA)的时候,也就是等于 50 的时候(图 1). 用于RF功率测量的对数放大器(常常简称为RF检波器)一般不需要极低的噪声系数. 取而代之的是, 第一放大级设计的重点是尽可能的降低电压噪声谱密度(VNSD),其典型值为几个 nV/sq-rt Hz,而且,它的噪声性能也是这样表示的.当把这个VNSD在对数放大器的RF带宽 (不是检波之后的带宽——也称视频——带宽)内进行积分之后,所得到的均方根(rms)噪声值一般在几十微伏. 只有当把这个电压相对输入端的阻抗大小进行讨论时,才可以把该器件的内部噪声表示为功率级(表示为dBm:相对于 1 mW的分贝数).这个积分噪声电压便成为可以可靠的进行测量的最小输入电压值的一个下限, 因而也就间接的确定了最小信号功率. 图 2 示出, 动态范围的这个下限如何在各种不同阻抗选择条件下表示为相应的功率. 请注意图中的响应曲线, 典型情况下是以20 mV/dB (400 mV/十倍频程)为标度的,而且是输入为正弦波时的特殊情况; 一个 0 dBV 的输入表示了一个均方根值等于 1V 的正弦输入.在坐标轴每一个刻度下面标示的数值,是当这个电压加到 50Ω或 316Ω的端接电阻两端时的相应功率级. 图 1. 使用一个电压跟随器(a)或者一个电流反馈放大器(b) 时,都无法利用信号源的任何一部分功率;但是,当使用一个固定增益的反相放大器时(c), 由于反馈电阻RF的放大作用, 当RF等于RA(1 + AV)时,RIN 即等于RA,由此得到噪声因数等于sq-rt (2 + AV)/(1 + AV)(译注:sq-rt为"取平方根").2Analog Dlaloglue 42-06,June(2008)接到一个阻值相同的,理想的无噪声电阻RO上.这里,电阻R 的噪声电压EN由于负载RO 的存在而被减半,而后者是不产生2 噪声的.所以,R的噪声功率简单表示为(EN/2) /R,而这必定输出电压截距对数斜率为 400 mV/ 十倍频程,20mV/dB 在 562mV rms时进入饱和 -5dBV,+8dBm re 50 假设 VNSD 为折合到输入端的量值,等于 1.68nV√Hz,带宽为 800MHz的功率带宽本底噪声等于kTB的噪声功率,即EN2/(4R) = kTB,因此我们有EN =sq-rt 4kTRB V rms.噪声系数的定义(多少有些随意)假设,天线"工作在"290 K (16.85°C)的温度下.这里真正所指的,不是组成天线的金属构件的实际温度, 也不是天线周围的空气温度, 更不是具有很窄指向性的信号源的温度.这里所指的是在天线所"看到"的全部范围内的所有物质实体的平均温度,再被它的极坐标图 (即灵敏度与方向之间的关系曲线)进行修正后的结果.冬季时, 瑞典的斯德哥尔摩附近, 当天线对温暖的建筑物附近的辐输入电压射源进行搜索时所见到的那个背景温度(因而就是 kT),实际上可以比将天线指向内华达天空时的高得多(虽然, 在实际上, 空气温度对于天线的固有噪声系数是会有一个很小的影响). 在 290 K的条件下,50 天线的开路VNSD,就像其它任何一个电阻一样,是 894.85 pV/sq-rt Hz.把它加到一个无噪声的 50 负载上以后,负载端的噪声电压被减半成为 447.43 pV/sq-rt Hz,所以,噪声功率就是这个电压的平方被 50 所除后的结果,也就是等于 4 ×10–21图 2. 对数放大器对输入电压的响应,示出了动态范围的下限和不同标度之间的对应关系. 在一篇早期的专题论文LEIF 2131:080488*中,我讨论了如何把各种基本的RF对数放大器类型与其它各种波形的响应进行比较. 许多年来, 信号的波形对于对数截距(经常被误称为 "失调")的影响基本上被忽视了,这是因为早期的对数放大器是相当原始的, 而且需要在具体电路中手工予以调整. 作为第一种完整的,经过完全校准的多级对数放大器,AD640改变了所有的这一切.在另外一个地方 ,我曾经指出,对数放大器的设计再也不需要依靠经验公式了(而原先总是如此).4W/Hz(应该注意,这里不再是sq-rt Hz).在表示为以毫瓦为单位的功率谱密度之后, 就变为–173.975 dBm/Hz.不出所料, 这一参数被叫做热噪声噪底. 我们可以看到,阻抗的大小是随意的,而噪底将仍然是–174*[编者按:我们也许可以获取这篇文章(如果 Niku Chen 可以找到了的话), 并且在晚一些时候发表在《模拟对话》杂志上].dBm/Hz,只要天线与它的 75 欧姆负载是相匹配的.当我们注意到了上面的计算过程时, 这一点就变得很明显, 即在上面的计算中,数值 sq-rt 4kTR 首先被减半而得到了作为负载电压的 sq-rt kTR,然后再取平方而得到 kTR,最后被除以相同的电阻值(假设是匹配的),这就回到了 kT. [编者按. 这是最低限度.当然,与天线直接相连的有源器件的温度却是可以被降低的.在今天的宇航电子学 (cosmotronics)中,一种叫做 zygomaser 的器件(这是一些工作在低温下的双路微波量子放大器)被用作低噪声放大器.但是, 这样的一对量子放大器价格不菲, 而且它们也不能轻松的置入典型的腕系式 HSIO Municator 中!]Johnson-Nyquist 噪声一个理想的输入匹配的天线放大器可以吸收最大的可用功率, 而且它自己不增加任何噪声. 但是, 除了在周围环境中自然产生的噪声源之外, 天线将有它自己的噪声, 一般是折合到 50 的阻抗上, 仿佛是由某个电阻所产生的噪声一般. 我们应该注意到, 这并非是由于某种具体制造技术所造成的, 虽然在大多数实际的电阻中另外一些噪声机理也起到不同程度的作用. 并后来由Nyquist 进行分析电阻噪声是Johnson 首先发现的, 和量化. 这是电流载流子在导体内部的随机运动在电特性上的表现.Nyquist观察到这一运动的能量可以用Boltzmann常数k 和绝对温度T来表示,并可以转化为功率PN(这就是,能量/单位时间).习惯上的做法是把时间表示为倒数的形式,即以系统的带宽,B来表示(单位Hz).这样得到的结果与基本的现象一样简单:与导体有关的噪声功率等于kTB(W). 现在来考虑一个处在绝对温度T下的实际电阻R,该电阻被连6 7噪声系数与噪声机理如果第一级放大器不是理想的, 那就会把它自己的噪声加到信号上. 所以, 让我们假设把一个噪声极低的运算放大器用作一个电压模式的放大器.为了确保信号源,例如一个天线,具有恰当的终端连接,我们把一个 50 的电阻跨接到这个放大器的信号输入端口上. 甚至在考虑该运算放大器自己的内部噪声Analog Dlaloglue 42-06,June(2008)/analogdlalogue3之前,噪声系数就已经退化了 3 dB.下面就解释其原因.首先,我们有定义: 噪声因数=信号的固有信号与噪声功率比/系统输出端的信号与噪声功率比噪声系数=10log10(噪声系数) dB 正如我们已经见到的,开路信号电压VIN是与一个开路电路中的噪声电压,比如说EN , 相关联的,EN 是电压噪声谱密度 (VNSD)在系统带宽内的积分. 我们还假设负载由一个 50 无噪声阻抗所构成,而在这个负载两端的信号电压被减半成为 VIN/2,它的噪声电压也被减半为EN/2.因此,信号与噪声的电压比, 以及信号与噪声的功率比都维持不变. 噪声因数等于 1,而噪声系数(在下文中称为NF)为 0 dB. 当然, 这仅仅在使用一个无噪声负载时才有可能出现. 当负载是用电抗元件构成时,这种理想化是可以接受的.例如,sq-rt L/C 有一个电阻的量纲,而一个 L/C 网络,从原理上讲,是没有任何损耗的.即使是真实的 L/C 网络也只有非常低的损耗: 这些元件本质上是不耗散功率的.(与之相比,电阻把功率转变成热,而热被耗散到了宇宙之中.)但是,即使在借助于魔术般的 L 和 C(这些元件在提供功率增益时是必不可少的) 的时候, 有源器件是一定会有欧姆电阻的, 因而会使 NF 变坏.电流为 1 mA时,这个噪声等于 17.9 pA/sq-rt Hz.但不同于电阻噪声,散粒噪声是与温度无关的(对于晶体管的情况,当把所有详细的局部机理, 包括跨导对于温度的依从关系, 都组合起来之后).这最多也不过是电流粒度的现象.此外,电阻噪声直接的表示了功率, 而散粒噪声仅仅是电流的波动, 因而仅当流入一个阻抗——经常是在某个"输出端"——的时候,才相当于一定的功率. 现在,有这样的一个阻抗(不是"集电极输出电阻")存在于一个晶体管内.这就是"发射极微变电阻"re,是小信号跨导的倒数,并等于kT/qIC.这样就产生了一个噪声电压,它可以折合到基射极端口;它的谱密度等于噪声电流与这个电阻的乘并可简化为kT sq-rt 2q/IC. 积, 它等于kT/qIC × sq-rt 2qIC, 在IC = 1 mA和 27°C的条件下,VNSD为 463 pV/sq-rt Hz (图 3).应该记住,re不是一个欧姆电阻,而仅仅是偏导数□VBE/ □IC,因此这个电阻是无噪声的(这就是为什么图中用不同的符号来表示). 但有趣的是, 我们可以注意到, 上面所说的散粒噪声电流与这个电阻的乘积, 完全等于一个实阻值是它的阻值的一半的实际电阻所产生的噪声电压.这里我们举一个例子,比如re等于 25.86 欧姆 , 而实际的 12.93 欧姆电阻的噪声也是 463 可以写为 2 sq-rt pV/sq-rt Hz. 这就是因为 "散粒噪声乘以re"2 (kT) /qI = sq-rt 2kTre 的缘故 , 而该表达式等于 sq-rt散粒噪声结型器件还表现出基本的散粒噪声的现象, 它是由另一类随机机理产生的,这就是,电流越过一个势垒时的粒度.这首先是8 由Schottky 在观察从真空管阴极发射出的电子时发现的.在4kT(re/2).这个数值仅当R = re/2 时才等于电阻R的Johnson 噪声sq-rt 4kTR.这一点一定是可以明白无误的"正确的推导出来的".然而,这里也确实遗留下一些使人困惑的问题.为什么这样两个看起来完全不同的基本噪声过程之间, 会存在一个如此奇妙的一致?那又是另一个(很长的)纪要的论题!被随机释放的过程中, 这些电子构成了一个泊松事件序列, 其中的每一个电子, 犹如一只蜜蜂, 忠实的携带着它的精确的一小包电荷q = 1.602 × 10–19C.在双极晶体管中把载流子从发射极注入到基极时, 也发生了类似的过程. 在发射和注入过程中的起伏波动的来源, 是在反抗阴极的功函数或者半导体结的带隙能量的时候, 载流子的能量不断产生的微小变化. 在后一种情况下 (与真空管是不同的) , 有些注入的载流子在基极区域中会进行复合, 而在基极区域中存在有另外一些影响较小的噪声机理; 于是, 集电极的噪声受到相应的修改.因此,这被叫做集电极散粒噪声,但容易使人误解的是,噪声的根源是在最初注入载流子的那一边. 你应该注意到 Johnson 噪声是由载流子在导电材料中的随机运动产生的, 而散粒噪声的原因是这些载流子在遇到势垒时的随机现象. 我们可以容易的指出,以A/sq-rt Hz为单位的散粒噪声电流的谱密度的大小等于sq-rt 2qI,其中的q为电子电荷,I为平均偏置电流,对于晶体管的情况,使用IC来表示.例如,当集电极4 图 3. 在中频区内BJT的主要噪声源.eN-折合到输入端的 B-E电压噪声本征晶体管低噪声放大器设计的几个方面Analog Dlaloglue 42-06,June(2008)阻抗匹配低噪声放大器的设计本身就是一个很大的题目;但是,我们可以通过BJT(用任何现代技术制造的,我们应该注意到SiGe和其它奇特的异质结晶体管都只是BJT的同类器件) 的某些主要方面来确定出噪声系数的基本下限, 而对于如何能确定出这个基本下限进行思考, 是非常有用的, 甚至在把不可避免的接触电阻RBB' 和REE' 的影响包含到设计流程之前也是如此. 图 4 示出的电路, 乍一看来, 似乎是一个极其原始和不完整的电路, 它并不比一个带有基极电阻RF的用二极管连接成的晶体管, 并用一个电流源提供偏置的电路形式复杂多少. 让人惊奇的是, 这是一个实用的(虽然不是最优的)低噪声放大器(LNA): 它的VCE,也就是VBE和RF上的电压降之和,足以用来进行举例说明;况且我们还有许多种途径可以对这个基本形式进行改进, 而上述的分析对这些改进形式来说仍然是适用的.定与绝对温度(PTAT)成正比,以维持这种匹配性——并且维持增益在温度变化条件下的稳定性, 增益的带符号的值等于 1 – qICRA/kT. 这可以通过使IC = 0 来看出,这时的RF 也被迫等于零.这样, 晶体管就没有跨导, 而且取零值的RF简单的把源与负载连接起来,以获得一个量值为 1 的增益(也就是 0 dB).在一个临界电流值IC = kT/qRA上,也就是 517.2 μA = 25.86 mV/50Ω的时候,如果RA = 50 欧姆,那么,该增益变为零(即,–∞ dB),在这之后,增益将增加,并在IC精确的等于 1.034 mA时(当T = 300 K) 穿越-1(再次回到 0 dB!). 在这个值以后,增益将不断增加.在这期间,输入阻抗将一直稳固的停留在RA值上,这里为50Ω.图 5 表示了输入阻抗,电压增益(当达到共扼匹配时, 这也是功率增益)和噪声系数. 在这个理想的仿真中,当IC等于 10 mA时,NF在 0.4 dB以下,而此时的增益为 18.33 (反相),也就是 25.3 dB.信号源负载图 4. 一种基本的跨导线性LNA和它的基本组成. 这个方法可以叫做 LNA 的跨导线性观点, 因为它是从一个理想的无电阻的晶体管模型出发的(见"Foundation Design," Leif 1677:011284)*, 而且展示了如何对放大器的行为取得深入的理解, 而这个行为在某些方面表现得非常漂亮, 而在另一些方面却又则表现出极其复杂. [编者按. 沿着Leif的专题论文的思路,可以看出一种颇具哲理性的解释, 这就是, 如果与信号源和负载连接时需要实现共扼的匹配, 则在不必求助于数学的情况下, 可以看出反馈电阻他的基本观点是, 在电路中只有三个 RF的阻值必然等于RA /re. 关键性的电阻:未知的RF,已知的RA和BJT的re.所以,(根据 Leif的观点) 当把它们关联起来的时候, 就只有两个从量纲上看是正确的方法:RF = re /RA或者RF = RA /re.其中的第一个方法显然是不正确的.] 现在,关于这个小电路的奇怪的事情是,对于IC从零开始向上增加时所取的每一个值, 这种匹配都被精确的保持了下来! 这假定我们安排RF以所示的方式去跟踪re,也就是说使它的值等于计算值qICRA2/kT.这样之后,正如经常出现的那样,IC就一 Analog Dlaloglue 42-06,June(2008) /analogdlalogue 52 2 2图 5. 跨导线性低噪声放大器的异常特性. 这个分析既是乐观的,同时也是悲观的.它之所以是乐观的, 是因为忽略了晶体管电阻的噪声贡献,尤其是RBB'和REE',而且还忽略了有限的小信号电流增益βAC的影响,该增益产生的一个噪声电流sq-rt 2qIC/βAC 将流入信号源的有效阻抗(包括 RBB).应该记住的很重要的一点是,高频下的βAC要远低于直流时的值.对于一个给定的几何图形和偏流,βAC的大小近似等于器件的fT除以信号频率fS(而信号的相位为+90°).因此,当fT为 10 GHz(永远达不到它的峰值)和fS等于 2 GHz 时,这个BJT的共射极电流增益只有可怜的 5 倍! 因此,在这个例子中,当IC = 10 mA时,集电极散粒噪声的五分之一,也就是 0.2 sq-rt 2qIC = 11.3 pA/sq-rtHz出现在基极上.这是作用在整个基极阻抗上的,因而,50 的信号源阻抗(该阻抗并不要求一定是电阻的)至少产生 566 pV/sq-rt Hz 的VNSD.这个VNSD要比 46.3 pV/sq-rt Hz 多出 12 倍以上, 而原因是re在这一电流下所引起的散粒噪声! 但这些数值又是悲观的,因为我们忽略了所有创造性的技巧, 这就是,在有源器件周围使用电抗元件,以使 NF 大为降低, 虽然不可避免的会引入失真(通常以折合到输入端的双音三阶交调截止点 IIP3 来表示, 1 dB 增益压缩点 P1dB 的表示法而不那么有用). [编。
