1.游泳池设计主要标准1.1循环过滤系统任何一个游泳池都必须具有的循环过滤系统，根据相关标准，过滤系统最为关键的是循环周期，投资方可根据实际使用情况，在达到国家标准内，可缩短循环周期，提高水体质量标准，具体循环周期可以按照以下公式来进行计算。
1.2循环过滤模式泳池循环方式有：顺流模式、逆流模式、混流模式游泳池采用什么样的循环模式，取决于施工现场的实际情况和投资方的具体要求，在三种循环模式中，以混流模式的效果最好。
1.3加温恒温系统根据游泳池的使用性质，游泳池的池水温度一般定为27℃。
池水的加热分两部分：初次充水及补水加热、循环水加热。
依据锅炉房提供65℃的热水条件，初次充水及补水加热方式为采用冷、热水混合器直接加热，所需冷热水量计算如下：初次充水时间一般按24h～48h计循环水加热方式为采用板式换热器，间接加热，热媒仍为65℃热水,由于泳池一般采用UPVC材质管路,为避免热水损坏主管,一次热媒需要有自动控制系统,与过滤系统互锁。
1.4消毒系统目前泳池消毒系统多种多样，但常规常用的一般有：臭氧消毒、氯消毒、紫外线消毒。
1.4.1臭氧消毒简介臭氧消毒是目前世界公认的最理想，最彻底，最安全的消毒方式，由于臭氧在消毒过程中最终又转化为氧气，固对人体无害，对环境也没有任何的影响，是目前最环保的消毒设备，臭氧消毒设备在设备运行中有能耗低，维护简单的优点，其缺点也同样突出，目前臭氧的主要部件只能进口，其成本也具高不下，使得采用臭氧消毒设备时初期投入成本最高。
1.4.2氯消毒简介氯消毒是国内最常见的消毒模式，也是卫生部门对泳池水质检测的评价标准，对于安装了臭氧消毒的公共商业游泳池，您还需要投加一定的氯，使水体中的有效含氯量达到卫生部门的检测标准。
2.游泳池设计的技术参数2.1分类 [按使用性质分]2.1.1比赛游泳池其设计必须符合国家和国际游泳联合会颁布的《游泳比赛规则》的规定。
在一般情况下，该类游泳池兼作水球和花样游泳比赛之用，在不进行比赛的期间，可用于训练和对社会游泳者开放。
室内泳池水处理恒温恒湿系统设计方案室内泳池水处理恒温恒湿系统设计方案水处理系统1、泳池体积：V=386×1.1=425m3(考虑管道容积附加系数1.05—1.1)2、循环周期：4－6小时3、循环速率：约91m3 /小时4、泳池类别：室内恒温游泳池5、消毒方式：加氯6、水质要求：符合人工游泳池水质卫生标准人工游泳池池水水质卫生标准序号项目标准1 水温26℃－28℃2 PH值 6.5～8.83 浑浊度小于5（NTU）4 尿素小于3.5mg/l5 游离行余氯小于0.3～0.5mg/l6 细菌总数小于1000个/ml7 大肠菌数小于18个/L8 有毒物质按CECS14：2002《游泳池河水上游乐池给水排水设计规程》附录A执行设计依据：1、中国工程建设标准协会标准，《游泳池和水上娱乐池给水排水设计规程》CECS14；20022、中华人民共和国国家标准，《游泳池卫生标准》GB9667-963、中国工程建设标准协会标准，《建筑给水硬聚氯乙烯管道设计与施工验收流程》CECS41；924、甲方要求主要系统设计说明1、水质循环过滤系统2、水质消毒系统3、池体消毒系统4、泳池溢流系统5、水下照明系统主要设备材料清单见附件。
供热系统游泳馆高度: 5.0m泳池平均深度：1.4m泳池面积：252m2泳池容积: 386m3泳池周边地热面积：425m2补充水设计温度(按重庆冬天最低设计温度)t b=70C游泳池池水设计温度：t r=270C每天补充水量：按照要求补充水量占池水容积的10-15%,按10%计水池表面风速：室内一般为0.2-0.5m/s,按0.5m/s计空气相对湿度：50%初始加热时间: 24h当地大气压：730mmHg室外设计气温：t外=40C游泳馆室内采暖设计气温：t外=280C维护结构面积：F外墙＝105, F内墙＝245，F玻＝167，F顶＝706淋浴热水喷头数量：13个负荷汇总表：项目所需热负荷备注泳池初始加热系统38.4万Kcal/h 初始加热时间：24小时泳池恒温系统11.25万Kcal/h游泳馆采暖系统11.6万Kcal/h卫生热水系统10.3万Kcal/h 淋浴热水龙头供热总负荷取40万kcal/h，按两台20万kcal/h常压热水锅炉设计，采暖采用地板采暖补充采暖热量，室内采暖温度280C-300C；卫生热水采用半容积式热交换器，炭钢衬铜，内置浮动铜盘管；泳池初始加热采用不锈钢板式换热器，热媒泵采用威乐水泵，变频控制。
游泳池水处理设计方案游泳池水处理设计方案项目背景随着人们生活水平的提高，游泳不仅仅是一项运动，更成为健身和娱乐的一种方式。
因此，游泳池也越来越普遍。
然而，游泳池中的水质是维持游泳场所的关键因素之一。
因此，设计一个高效的游泳池水处理系统是非常重要的。
设计目标1. 保持游泳池水质的清洁和健康。
2. 降低水处理系统的能耗和维护成本。
3. 提高系统的自动化程度，减少人工操作。
4. 减少化学药剂的使用，对环境友好。
系统设计方案1. 过滤系统设计一个自动化的过滤系统，包括颗粒物过滤器和活性炭过滤器。
颗粒物过滤器能够有效地去除池水中的悬浮物和大颗粒污染物，而活性炭过滤器则能够去除池水中的有机物和异味物质。
这些过滤器应该定期进行清洗和更换，以确保过滤效果。
2. 消毒系统传统的游泳池水处理方法是使用氯化物进行消毒，但由于其对人体健康和环境造成的潜在危害，一些新型的消毒方法也被广泛采用。
其中一个是紫外线消毒系统，利用紫外线杀死水中的细菌和病毒，而不需使用化学药剂。
另一种方法是使用臭氧氧化，臭氧能够有效地去除水中的有机物和异味物质，同时具有杀菌效果。
这些新型消毒系统能够更好地保护游泳者的健康，对水质的处理效果也更好。
3. 水循环系统设计一个高效的水循环系统，包括水泵和水循环管道。
水泵应选择能够提供足够流量和压力的型号，并根据实际需求进行调节。
水循环管道应设计合理，使得水能够均匀地循环，保持水质的均一性。
4. 自动监控和控制系统设计一个自动监控和控制系统，能够实时监测游泳池中水质的各项指标，如PH值、余氯含量、水温等，并根据设定的阈值进行自动调节。
同时，也可以设置报警功能，当水质超出安全范围时及时提醒操作人员。
总结游泳池水处理设计方案主要包括过滤系统、消毒系统、水循环系统和自动监控和控制系统。
这些系统的设计需要根据实际情况进行调整和完善，以确保游泳池水质的清洁和健康，同时也减少能耗和维护成本。
室内游泳池恒温方案设计室内游泳池恒温是保持游泳池水温稳定的一种技术手段，能够确保游泳池水温不受季节和室外气温变化的影响，使游泳者在任何天气条件下都能够享受游泳的乐趣。
下文将从供热方式、供热介质、恒温控制系统等方面进行设计方案的讨论。
一、供热方式的选择1.电采暖电采暖是一种清洁、绿色环保的供热方式，适合小型室内游泳池使用。
电采暖可以通过电热水器或电热泵等设备将热能转化为热水，直接供给游泳池。
2.热泵供热热泵是一种高效节能的供热方式，能够将环境热能转化为游泳池所需的热能。
热泵供热可以选择空气源热泵、地源热泵或水源热泵等类型，根据不同的地理条件和实际需求进行选择。
3.地暖供热地暖是一种通过地面辐射传热的供热方式，能够提供均匀、舒适的室内环境。
地暖供热可以采用水暖或电暖的方式，通过管道将热能传输至游泳池。
二、供热介质的选择1.热水热水是一种常用的供热介质，能够快速传递热能，并且温度易于控制。
热水可以通过电热水器、燃气热水锅炉或热泵等设备进行加热。
2.电加热电加热是一种安全、方便的供热方式，可以通过电热水器或电热泵等设备将电能转化为热能供给游泳池。
电加热的优势在于温度控制精准，不容易产生水质污染。
3.燃气供热燃气供热是一种经济实用的供热方式，可以选择燃气热水锅炉或燃气热泵等设备进行加热。
燃气供热的优势在于燃料成本低、加热效率高，适合大型游泳池使用。
三、恒温控制系统设计1.温度传感器温度传感器是恒温控制系统的核心，能够实时感知游泳池水温，并将温度信号传递给控制器。
温度传感器应选择高精度、高稳定性的产品，以确保恒温控制的准确性。
2.恒温控制器恒温控制器是控制系统的管理者，能够依据温度传感器的反馈信号，通过对供热设备的开启和关闭控制，实现游泳池水温的恒定。
恒温控制器应具备温度设定、温度显示和报警功能，能够满足不同的需求。
3.循环泵循环泵是恒温控制系统的执行器，能够将供热介质从热源输送到游泳池，并保持水循环，实现整个供热系统的高效运行。

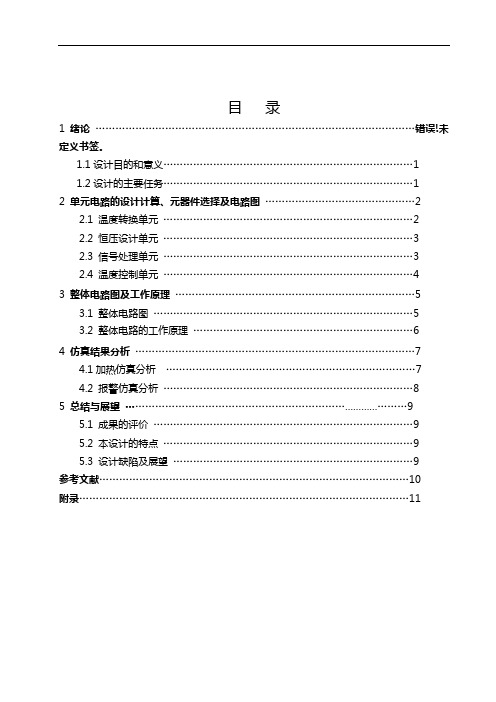

目录1绪论……………………………………………………………………………………错误!未定义书签。
1.1设计目的和意义 (1)1.2设计的主要任务 (1)2 单元电路的设计计算、元器件选择及电路图 (2)2.1 温度转换单元 (2)2.2 恒压设计单元 (3)2.3 信号处理单元 (3)2.4 温度控制单元 (4)3 整体电路图及工作原理 (5)3.1 整体电路图 (5)3.2 整体电路的工作原理 (6)4 仿真结果分析 (7)4.1加热仿真分析 (7)4.2 报警仿真分析 (8)5总结与展望 (9)5.1 成果的评价 (9)5.2 本设计的特点 (9)5.3 设计缺陷及展望 (9)参考文献 (10)附录 (11)1 绪论1.1设计目的和意义水是生命的源泉，人类生活永远也离不开水。
而水的比较大的比热容以及它的流动性使它成为我们日常生活中和工业生产中那个得力的助手。
许多系统中需要通过控制水的温度从而达到控制或者测量其它部分温度的目的。
对水的温度的测量和控制已经成为系统中很重要的部分，并且也已经在我们的日常生活和工业生产中占据了很重要的地位。
它在机器制造，机械运行，工业生产等许多大型方面都广泛的应用。
而现今很多的水温控制系统大多数都有很多的缺点，最主要的就是价格昂贵，反应速度慢或者是精度不高等。
这些缺点使得水温控制部分成为整个系统中的一个污点。
本设计通过本人自身的所学知识，以及所考虑到的问题，尽量设计比较完美的水温控制系统，希望通过设计这样一个简单而价格便宜的水温控制系统达到游泳池的恒温控制。
1.2 设计的主要任务本次设计利用电热丝给水加热，使用温度传感器测量水温值，测量范围26-28摄氏度（对应输出电压0～5V），温度传感器（在实际仿真电路图中由直流信号源代替）收集当前水体的温度，然后经过各部分电路处理，与所要控制的电路进行比较。
利用电位器等方式设定加热温度，温度设定值连续可调。
电路根据比较的结果决定是否对水体进行加热，如果需要加热会自动开启加热部分。
游泳池过滤设备工程方案一、项目概述随着人们健身意识的增强和对休闲娱乐需求不断增加，游泳池成为了现代社会休闲健身的重要场所。
在游泳池运行过程中，为了确保游泳池水质的清洁和安全，需要用到过滤设备进行水质处理，将池水中的杂质和污染物清除，从而保持水质的清洁、透明和无菌。
本工程方案旨在为某游泳池设计、安装一套高效可靠的过滤设备，确保游泳池水质清洁、安全，为游泳者提供良好的游泳环境。
二、工程设施1. 游泳池类型：室内游泳池2. 游泳池规模：标准50米竞赛游泳池3. 过滤设备种类：砂滤器、泵、消毒设备4. 设备数量：2台砂滤器、2台泵、1台消毒设备5. 设备材质：不锈钢、玻璃钢三、设备选型与工艺流程1. 砂滤器砂滤器是一种常用的游泳池过滤设备，其工作原理是通过高效的多层砂层过滤池水中的杂质和污染物。
在本项目中选择直径2.5米的砂滤器，采用高品质硅砂作为过滤介质，能够有效地过滤掉游泳池水中的杂质和微生物，保持水质清洁。
2. 泵泵是游泳池过滤系统中的核心设备，其作用是将游泳池中的水抽入到砂滤器中进行过滤，并将清洁后的水送回到游泳池中。
在本项目中选择功率为3HP的泵，能够满足50米游泳池的水循环需求，保证池水循环畅通。
3. 消毒设备为了确保游泳池水质达到卫生标准，需要使用消毒设备对游泳池水进行处理。
在本项目中选择紫外线消毒设备，其能够通过紫外线杀灭水中的细菌和病毒，确保游泳池水质清洁、安全。
4. 工艺流程游泳池过滤设备的工艺流程为：游泳池水经过池底吸水口被泵抽入到砂滤器中，经过砂滤器的多层砂层过滤后，清洁的水经过泵再次送回到游泳池中。
同时，游泳池水经过消毒设备进行紫外线消毒处理，确保水质清洁安全。
四、设备安装与调试1. 设备安装首先需要对游泳池内部进行管道布置，确保吸水口、泵、砂滤器、消毒设备之间的管道畅通。
随后对砂滤器、泵、消毒设备进行安装固定，并连接好管路。
2. 设备调试安装完成后，对设备进行系统联通调试，检查管路连接是否密封，设备运行是否正常，确保各设备能够正常工作。
恒温泳池设计方案恒温泳池设计方案恒温泳池是一种能够保持水温稳定的泳池，特别适合在寒冷的季节进行游泳。
下面是一个恒温泳池的设计方案。
1. 泳池的尺寸和形状：根据场地条件和人流量确定泳池的尺寸。
一般来说，恒温泳池的宽度和长度应该在15米以上，以保证足够的游泳空间。
形状可以选择标准的长方形或者圆形，具体取决于场地的大小和定位。
2. 恒温系统：恒温泳池的关键部分是恒温系统。
要选择具有良好的温度控制和保持稳定水温的设备。
一种常用的恒温系统是空气源热泵。
它通过吸收室外空气中的热量来加热水，然后通过循环系统将热水输送到泳池中，从而保持恒定的水温。
3. 水质处理系统：恒温泳池的水质处理系统非常重要。
要选择高效的水质处理设备，包括过滤器、消毒器和调节器等。
过滤器能够去除水中的杂质和污染物，消毒器能够消灭细菌和病毒，调节器则用于保持水的恒定PH值和氧含量。
4. 安全设施：为了保证游泳者的安全，恒温泳池应该配备必要的安全设施，包括防滑地板、安全栏杆、救生设备等。
此外，可以考虑安装监控摄像头和紧急呼叫系统，以提供安全保障。
5. 软硬装饰：恒温泳池的软硬装饰可以根据个人喜好和风格确定。
可以选择反光玻璃或者透明玻璃作为泳池的围栏，创造开放而明亮的环境。
在顶部可以安装天窗，让自然光照射到泳池中。
6. 环境设施：除了泳池本身，还可以考虑增加一些环境设施，例如按摩浴缸、蒸汽浴室和桑拿浴室等。
这些设施可以提供额外的舒适和放松。
总结起来，恒温泳池设计方案包括恒温系统、水质处理系统、安全设施、软硬装饰和环境设施等。
通过合理的设计和高效的设备，可以创造一个舒适、安全和美观的恒温泳池，为用户提供游泳和休闲的最佳体验。
恒温泳池处理工程方案设计一、工程概述恒温泳池是指通过恒温设备来保持水温稳定在一个适宜的温度范围内，从而为游泳者提供一个舒适的环境。
恒温泳池处理工程主要包括水质处理、水温调节和设备运转控制等方面。
本文对恒温泳池处理工程的设计方案进行详细阐述。
二、设计原则1. 独立运行：恒温泳池处理系统应该是一个独立的系统，可以独立运行并保持水质和水温稳定。
2. 高效运转：处理系统应该具有高效运转的特性，即能够保证水质和水温的稳定，同时能够降低能耗和维护成本。
3. 安全可靠：处理系统的设计要求符合相关的安全标准，并且需要具有良好的可靠性，能够保证系统的稳定运行。
三、设计方案1. 水质处理（1）过滤器：采用高效的过滤器，如石英砂过滤器或玻璃钢过滤器，能够对水中的杂质进行有效过滤，保证水质清澈、透明。
（2）消毒系统：采用自动化的消毒系统，如氯气消毒或二氧化氯消毒系统，能够对水中的细菌和病毒等有害物质进行有效消毒，保证水质符合相关的卫生标准。
（3）PH调节系统：采用自动化的PH调节系统，保持水质的酸碱度在一个稳定的范围内，使游泳者的皮肤不受刺激。
2. 水温调节（1）热泵系统：采用热泵系统对泳池水温进行调节，通过热能的转移，将环境中的低温能源转化为泳池水的热能，从而保持水温稳定在一个适宜的范围内。
（2）循环系统：采用循环系统对泳池水进行循环往复，使水温在整个泳池内均匀分布，保持泳池水温的均衡。
3. 设备运转控制（1）自动化控制系统：采用自动化控制系统对恒温泳池处理设备进行运转控制，实现设备的自动化控制和远程监控。
（2）智能化调度：通过采用智能化调度技术，实现设备的智能运转控制，根据不同的时间段和人流量，调整设备的运转模式，节约能源并降低维护成本。
4. 污水处理（1）污水收集系统：建立污水收集系统，对泳池水中的污水和杂质进行集中处理。
（2）污水处理设施：采用生化处理或其他污水处理技术，对污水进行有效处理，降低对环境的污染。
四、工程实施1. 施工安排：根据设计方案，确定施工计划和施工步骤，合理安排施工人员和施工设备，确保施工进度和质量。
场馆泳池设计的范围是比较广的，要求也是比较多的，所以解设计了一个相关的方案给大家，希望对大家有所帮助。
1、循环过滤系统任何一个游泳池都必须具有的循环过滤系统，根据相关标准，过滤系统最为关键的是循环周期，投资方可根据实际使用情况，在达到国家标准内，可缩短循环周期，提高水体质量标准，具体循环周期可以按照以下公式来进行计算。
2循环过滤模式泳池循环方式有：顺流模式、逆流模式、混流模式游泳池采用什么样的循环模式，取决于施工现场的实际情况和投资方的具体要求，在三种循环模式中，以混流模式的效果最好。
3加温恒温系统根据游泳池的使用性质，游泳池的池水温度一般定为27℃。
池水的加热分两部分：初次充水及补水加热、循环水加热。
依据锅炉房提供65℃的热水条件，初次充水及补水加热方式为采用冷、热水混合器直接加热，所需冷热水量计算如下：初次充水时间一般按24h～48h计循环水加热方式为采用板式换热器，间接加热，热媒仍为65℃热水,由于泳池一般采用UPVC材质管路，为避免热水损坏主管,一次热媒需要有自动控制系统,与过滤系统互锁。
4消毒系统目前泳池消毒系统多种多样，但常规常用的一般有：臭氧消毒、氯消毒、紫外线消毒。
臭氧消毒是目前公认的理想，彻底，安全的消毒方式，由于臭氧在消毒过程中最终又转化为氧气，固对人体无害，对环境也没有任何的影响，是目前最环保的消毒设备，臭氧消毒设备在设备运行中有能耗低，维护简单的优点，其缺点也同样突出，目前臭氧的主要部件只能进口，其成本也具高不下，使得采用臭氧消毒设备时初期投入成本最高。
杭州筑之境环境工程有限公司是泳池设计规划施工一条龙服务公司。
公司业务开展多年以来，培养出一支具有"专业、创新、协作"创业精神的团队，积累了丰富的行业经验，受到了合作客户的认可，公司集合了一批泳池水处理、电子自动化控制、水上休闲娱乐项目设计及策划方面的人才，为客户提供品质佳、建造成本和运营成本性价比高、用户满意的泳池，共同为中国的游泳事业做出贡献。
、设计范围：1、游泳池循环水处理设备系统；2、游泳池水体加热恒温系统；3、游泳池室内空气处理（恒温恒湿）系统。
三、系统设计：1、游泳池与嬉水池采用同一套设备，总水量约476方，循环周期：6h，循环流量：83.3m3/h；附加系数取1.05；2、池水循环方式：混合流（逆流)式，从池底取循环流量的30-40%、池面取循环流量的60-70%参与循环，从池底均匀布水，以利于水体有效循环和加冷热水混合均匀，当关闭池底回水管时，系统为逆流式循环；3、游泳池水温：设计水温28℃；4、池水加热方式：地源热泵热源（甲方提供）、混合型空气源热泵结合对游泳池进行加热恒温，日常使用时，利用混合型空气源热泵对空气除湿回收的热量对游泳池水体进行恒温，不足时由地源热泵补充；5、循环过滤设备：从新的水质标准要求的需要出发，本设计选用过滤精度高且目前较为先进的板框式硅藻土过滤机组，以确保出水水质。
6、池水消毒方式：采用臭氧辅以氯消毒的方式。
四、电气配置说明：1、游泳池初次加热时间：≤48h；2、初次加热所需热源配置功率：≥254.4Kw；3、设备配置：硅藻土过滤机组功率：5.5Kw，混合型空气源热泵：38.64 Kw；混合型空气源热泵在日常运行过程中为常开，可以提供水加热输出功率87.6Kw，满足空气加热除湿和回收热能对水体恒温的需要；4、全部设备总配电功率约55Kw。
五、空气恒温恒湿系统：1、游泳馆空气设计换气次数：≥3次/h，设备换气量：22000m3/h；2、送、回风管的设计风速：≤6.5m/s，主风管截面积：≥1.0㎡；3、游泳池空间除湿量：≥80L/h；4、游泳馆空气设计温度：＞游泳池水温1-2℃。
六、其他：1、游泳池循环系统管材选用UPVC管，压力等级1.0MPa；2、淋浴加热系统、太阳能加热系统、强制淋浴系统管材选用PPR热水管，耐压等级1.6MPa；3、未说明或注明的附件等（泳道线、池灯、溢流口、给水口、吸污口、扶梯等）均参照图集《04S107》施工。
游泳池过滤与恒温系统设计方案——唐维一、前言现阶段我国高档住宅小区和星级酒店的建设，游泳池(馆)已成为人民文化生活和城市建设的重要组成部分。
为节约用水，保证泳池水质符合国家卫生标准，保证游泳爱好者的身心健康，设置游泳池循环水处理设备已被列入游泳池(馆)建设的必备项目。
我公司本着投资少、保质量、讲信誉的原则，设计了游泳池水处理工艺。
水质达到国家颁布的《游泳池场所卫生标准》。
我国过去游泳池循环水设备一般采用国产钢制过滤器，设备体积大、设计流量小、占地面积大、防腐性能差、成本高、进出水管采用钢管、因加氯腐蚀生锈，池水被锈水污染，反冲洗时间长，浪费水源。
由于以上缺点，为此我公司引进了国外先进的游泳池循环水处理设备。
二、工程概况技术文件完全按业主要求编制，重点体现了以下几点技术要求：1、本游泳池的数量、布置和使用功能要求：本游泳池为非标准室恒温游泳池。
2、游泳池水处理系统工艺和设备材料的要求：2.1、循环方式：池水均采用逆流式循环布水方式，全部循环水量由池壁送入池中，由游泳池周边或两侧边的上缘溢流回水的方式。
池水初次给水、补水均采用市政自来水，补水可利用均衡池的液位控制进行自动补水。
2.2、循环水泵2.2.1、循环水泵采用澳洲“雷达”牌产品。
2.2.2、循环水泵为共轴式端离心泵，涡型石墨壳体、不锈钢轴、机械密封，转速为1450rpm。
2.2.3、水泵的流量不得小于池水净化循环流量，水泵的扬程不得小于用水设施的几何高度和管道（管件、阀门、毛发聚集器等）、设备（过滤器等）、附配件（给水口、回水口）等水头损失流出水头之和。
2.2.4、循环水泵设3台水泵，3台同时运行。
2.2.5、循环水泵设在地下室，成自灌式。
2.2.6、循环水泵的进水前端均配置毛发聚集器，进出口两端均设有阀门控制和隔震软接头，水泵的出水端均设置压力表和缓闭式静音止回阀。
2.3、过滤器：2.3.1、过滤系统的过滤器采用压力过滤器，压力过滤器罐体承受的压力可超过0.45MPa。
2.3.2、过滤器材质为FRP。
2.3.3、过滤器过滤速度小于45m/h，过滤器均采用池水进行反冲洗。
2.4、系统管道：2.4.1、循环给水管的水流速度不得超过 2.0m/s；循环回水管的水流速度宜为0.7-1.0m/s。
2.4.2、循环水泵的进水管水流速度宜采用 1.0-1.2m/s，出水管的水流速度宜采用1.5-2.0m/s。
2.4.3、循环水管道的材质采用UPVC塑料管，其工作压力1.0MPa。
2.5、水质检测和加药系统控制：2.5.1、水质检测仪选用美国“卫星”，原产地原品牌原装进口。
2.5.2、水质检测和各种药剂的投加系统的运行，均与循环水泵的运行停止设置连锁，并设有现场手动控制。
2.5.3、加药系统采用计量泵湿式投加方式，计量泵为美国“蓝白”产品。
2.5.4、水质检测仪，具有监测、显示、控制和记录下列项目：a 池水的PH值、余氯量。
b 混凝剂、PH调整剂、消毒剂等溶液的液位。
2.6、控制要求：2.6.1、根据PH值传感信号，应能准确调整PH值调整剂的投加量。
2.6.2、根据余氯量传感器信号，应能准确调整消毒剂的投加量。
2.7、游泳池水加热恒温系统：2.7.1、板式热交换器选用澳大利亚“WATERCO”品牌。
材质不锈钢，连接型号为LLC400，2套。
温控系统选用“天和”品牌。
2.7.2、每套加热器均配有进口比例式温度控制阀门。
3、经过上述处理后，游泳池的池水水质符合国家关于人工游泳池池水水质现行卫生标准的规定。
4、泳池系统具备的基本功能如下：4.1、循环过滤功能；4.2、水温自动调节功能；4.3、自动投药功能。
4.4、自动补水功能。
5、我公司承诺所供泳池设备均按规定程序批准的图纸和技术文件供货、安装和调试。
6、我公司所供泳池设备的制造均采用最先进的生产技术，选用的产品除安装材料、辅材及个别非关键设备外均采用了国际知名品牌的原装进口设备。
三、设计参数、依据、围及原则1、设计参数2、设计依据（1）建设单位提供的游泳池规格、水量及循环周期。
（2）《国际游泳联合会标准》 FLNA1998-2000 （3）《美国国家公共游泳池标准》 ANSI/NSPI-1991 （4）《建筑给水排水设计规》 GBJ15-88（2003年版）（5）《游泳池和水上游乐池给水排水设计规》CECS14：2002（6）《游泳池场所卫生标准》 GB 9667-96（7）《中国工程建筑标准协会标准》（8）我国人工游泳池池水水质现行卫生标准的规定3、设计围（1）本公司主要承担机房循环水处理成套设备工艺流程设计。
其中包括循环系统、过滤系统，消毒系统、加药设备、自动水质监控系统、恒温系统、进出水管、程控电器等。
（2）本公司可配合土建设计单位，提供游泳池池身配件，包括：进出水管、池壁回水器、溢水器、主排水器、水底彩灯及线路予埋的方位及尺寸。
（3）根据建设单位要求，可提供游泳池一切配套设施。
4、设计原则（1）选用工艺合理、经济、高效的成熟技术。
（2）选用运行安全、易操作、易维修、能确保优良处理效果的设备。
（3）在确保处理效果的前提下，尽可能降低运行费用。
（4）精心设计，以设备布置美观、紧凑，尽量节约占地面积为设计原则。
（5）本设计方案严格执行国家和地方环境保护的各项规定。
处理后的游泳池水质各项指标达到国家《游泳池场所卫生标准》 GB 9667-96。
四、游泳池水污染源分析在做游泳池水处理系统设计前必须做池水的污染分析，然后针对性地做出合理优化的方案。
游泳池水中的污染源主要来自游泳者，当游泳者在水中浸泡后，游泳池水中会因此增加大量的有机污染物、无机污染物、细菌和病毒等。
污染的程度除取决于游泳池的负荷（每立方米每小时的使用者）之外，一定程度上还取决于以下因素：1、个人卫生习惯：如果游泳者在平时保持良好的卫生习惯，在进入游泳池之前彻底净身，游泳池水受污染的程度将大大减小。
2、游泳池的水温：游泳池水温升高，则自游泳者身上排至游泳池的污染物将急剧增加。
3、游泳者的年龄结构：游泳池的使用者如果主要是儿童，则游泳池的污染程度相对较高，污染物主要形式是氮化合物（如尿）。
针对这些问题我们展开了调查研究，发现每个游泳者平均排泄至游泳池水中污染物量如下：1、头发、皮肤碎屑、唾液、鼻喉粘液、护肤霜、残留肥皂等有机和无机污染物界于0.5-1克之间。
2、另由于多种原因，每位游泳者通过皮肤向池水中排入尿素1-1.5克。
3、细菌数界于1亿至3亿之间，取决于使用者在进入游泳池之前的洁身程度及个人卫生习惯。
因此，为使游泳池池水能随时保持国际游泳协会（FINA）和国家有关标准中对游泳池池水水质卫生的指标，一套行之有效的水处理系统是必须的。
五、工艺设计游泳池的水绝大部分是自来水，自来水管道输送过程中，受到管道的污染，另外，每天有大量的泳客下水游泳，人的皮肤会给水中带来许多的细菌和病毒，再加之空气中的尘埃也容易落入游泳池中，因此游泳池的水必须进行净化、消毒处理，才能保证泳客的身体健康。
为了满足人们对游泳池水质越来越高的要求和人们对水质在视觉、嗅觉上的愿望，结合我公司多年来在全国上百个工程实践中所总结出的成功经验，我公司在游泳池水处理系统工艺流程中分为六大部分七大程序。
六大部分分别为池水的循环、池水的净化、池水加药和水质平衡、池水消毒、池水的加热、水质监测和系统控制：七大程序分别为絮凝剂的投加、池水的净化、池水的微絮凝机械过滤、池水的PH值调整、池水的长效氯消毒、池水的除藻。
因此我们做出了“絮凝-微絮凝机械过滤- PH值调整-消毒-除藻-给水”这种成熟的经过考验的水处理工艺流程。
具体设计如下：1、工艺流程示意图2、工艺流程说明水循环方式为逆流式循环：池水溢过堰流进溢流回水槽，通过槽底均布的溢流回水口由水管依靠重力流入均池，水量不足时由池底主排水器供水。
循环水泵(自灌)从均池中吸水，池水首先通过循环水泵的置毛发收集器，将较大颗粒杂物截留，使之得到预净化处理。
然后在水泵进水管由计量泵投加絮凝剂，再经水泵高压送入过滤砂缸进行过滤。
水加药絮凝后通过砂缸的砂滤层后，将水中的细小微粒杂质截留下来，从而使水得到净化，有效地降低水的浑浊度。
通过过滤还可以使水中的有机物质、细菌、病毒等随着浊度的降低而被大量除去。
再对经砂过滤器机械过滤后的低浊度的循环水进行加热，由于游泳池池水的温降只有1~2℃，因而游泳池池水的加热常规只对1/4的循环水进行加热，再把这部分水与未通过燃气热水器的循环水充分混合，水温的控制通过设在循环水管上的温度探头实时进行检测，将测量值与设定值比较，通过调整热媒管路上的温度控制阀的开启度调节热媒流量进而控制循环水的温度。
经过循环处理的净水使之达到国家规定的游泳水质标准后，送回到游泳池循环使用。
游泳池水就这样连续不断地进行着净化处理，再使用再净化的循环过程。
根据用户需要游泳池水质实况确定循环周期，一般定在6-8小时。
3、加药说明（1）絮凝剂为了使泳池水达到澄清、净化的目的，必须在池水中投加絮凝剂。
在该工艺中，絮凝剂的投加采用计量泵定比例湿式投加。
絮凝剂一般采用聚合氯化铝。
聚合氯化铝（PAC）：是无机高分子物。
主要成分AL2O3含量30%+1为无色或黄色树脂颗粒状固体，其溶液为无色或黄褐色透明液体。
有时因含杂质而呈黑色。
固体产品中氯化铝含量为20%~40%。
(碱式氯化铝含量为20%左右，黄色聚合氯化铝含量>30%。
液体产品含氯化铝8%左右)聚合氯化铝适应PH值7~8。
聚合氯化铝在水解过程中拌有凝聚、吸附和沉淀等物理化学过程，可以除去水中悬浮物、除铁、除镉、除氟、除放射性污染、除漂浮物等。
其效果是明矾的5倍以上。
目前使用此药最为普遍，一般用量为每m3水5~10克。
聚合氯化铝配成10%的溶液后由隔膜计量泵注入循环泵前的管道中，聚凝剂在经过水泵叶轮的搅拌后和管道中的循环水均匀混合，产生的矾花进行微絮凝直流过滤,可充分去除水中的悬浮颗粒、胶体等产生浊度物质,同时聚凝剂在进入过滤器后,在石英砂滤床上会形成一层精过滤膜,透水性好但对杂质和污染物的粘着力极强,从而增加了过滤器的吸附面积，提高了过滤效果, 使一个过滤器可达到两个甚至两个以上过滤器的使用效果。
加入聚凝剂后还可把水中的正磷酸盐沉淀,通过几个循环周期的过滤使池水得到净化.浊度降低到0.1FTU以下。
（2）除藻剂为了制止与防止青苔生长必须在泳池投加除藻剂。
在该工艺中,除藻剂的投加采用计量泵定比例湿式投加，一般投加硫酸铜，用量每1000m3水2~3Kg，每周投放1~2次。
硫酸铜也称蓝矾，属杀藻药，为蓝色不对称三斜晶系结晶或粉末、易融与水，可杀藻、抗微生物生长，可使池水调节为海水样蓝色。
（3）PH调整剂池水的PH值高低对游泳者的舒适程度，对头发等器官的损伤程度，对消毒剂的灭菌效果起着举足轻重的作用，因此设置PH值调整剂投加装置，并设置PH值水质自动控制系统实时检测池水的PH值是非常必要的。
