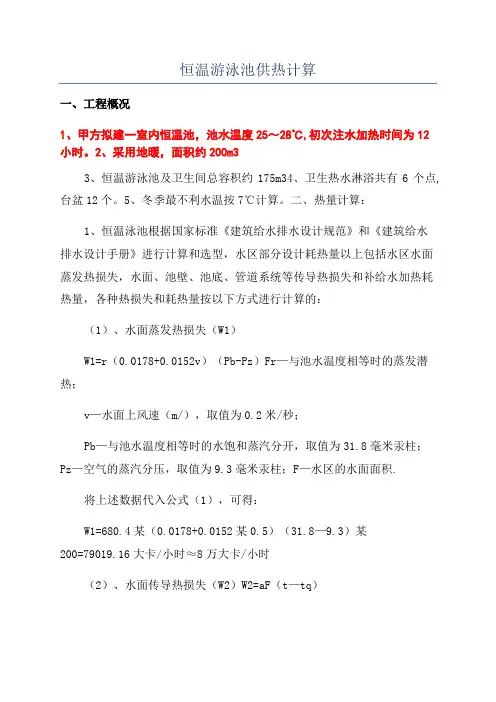

恒温游泳池供热计算一、工程概况1、甲方拟建一室内恒温池,池水温度25~28℃,初次注水加热时间为12小时。
2、采用地暖,面积约200m33、恒温游泳池及卫生间总容积约175m34、卫生热水淋浴共有6个点,台盆12个。
5、冬季最不利水温按7℃计算。
二、热量计算:1、恒温泳池根据国家标准《建筑给水排水设计规范》和《建筑给水排水设计手册》进行计算和选型,水区部分设计耗热量以上包括水区水面蒸发热损失,水面、池壁、池底、管道系统等传导热损失和补给水加热耗热量,各种热损失和耗热量按以下方式进行计算的:(1)、水面蒸发热损失(W1)W1=r(0.0178+0.0152v)(Pb-Pz)Fr—与池水温度相等时的蒸发潜热;v—水面上风速(m/),取值为0.2米/秒;Pb—与池水温度相等时的水饱和蒸汽分开,取值为31.8毫米汞柱;Pz—空气的蒸汽分压,取值为9.3毫米汞柱;F—水区的水面面积.将上述数据代入公式(1),可得:W1=680.4某(0.0178+0.0152某0.5)(31.8—9.3)某200=79019.16大卡/小时≈8万大卡/小时(2)、水面传导热损失(W2)W2=aF(t—tq)式中:a—水面传热系数(Kcal/m2.h.℃),取值为8Kcal/m2.h.℃;t—池水温度,取值为28℃tq—空气温度,取值为18℃。
将上诉数据代入公式(2),可得:W2=8某200某(28-18)=16000千卡/小时≈1.6万大卡/小时(3)、池壁和池底传导热损失(W3)W3=∑KFp(t—tq)式中:K1—池壁传热系数(Kcal/m2.h.℃),取值为1千卡/m2.h.℃;K2—池底传热系数(Kcal/m2.h.℃),取值为1千卡/m2.h.℃;Fp1——池壁的外表面积(m2),取值为90m2;Fp2——池底的外表面积(m2),取值为200m2;tt1——土壤温度(℃)tt2——空气温度(℃)将上述数据代入公式(3),可得:W3=1某90某(28-18)+1某200某(28-14)=3700千卡/小时≈0.4万大卡/小时(4)、管道设备传导热损失(W4)管道设备传导热损W4因无相关参数不便计算,我们采用估算法:W4=100△tv/24△t—池水每日自然降温(℃)V—游泳池的水容积W4=100某(10某175)/10≈1.75万大卡(5)、补给水加热耗热量(W5)W5=1000q(t—tq)/T式中:q—每日补给水量按17m3/日计;t—池水温度;tp—补给水温度,按冬季最不利水温计算;T—加热时间。

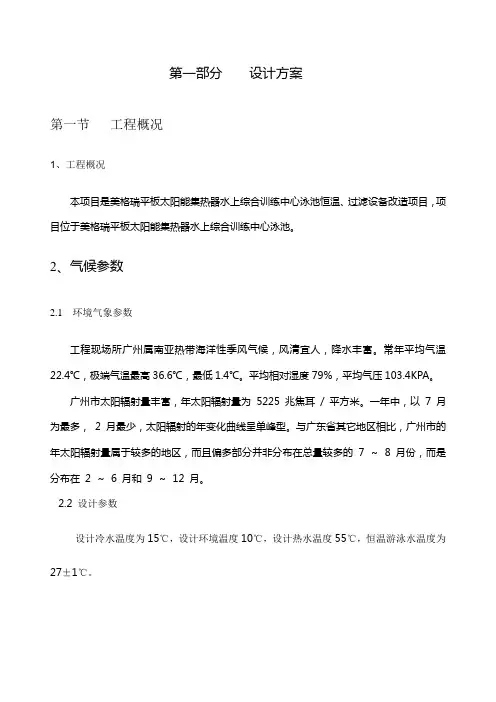

第一部分设计方案第一节工程概况1、工程概况本项目是美格瑞平板太阳能集热器水上综合训练中心泳池恒温、过滤设备改造项目,项目位于美格瑞平板太阳能集热器水上综合训练中心泳池。
2、气候参数2.1 环境气象参数工程现场所广州属南亚热带海洋性季风气候,风清宜人,降水丰富。
常年平均气温22.4℃,极端气温最高36.6℃,最低1.4℃。
平均相对湿度79%,平均气压103.4KPA。
广州市太阳辐射量丰富,年太阳辐射量为5225 兆焦耳/ 平方米。
一年中,以7 月为最多,2 月最少,太阳辐射的年变化曲线呈单峰型。
与广东省其它地区相比,广州市的年太阳辐射量属于较多的地区,而且偏多部分并非分布在总量较多的7 ~8 月份,而是分布在2 ~6 月和9 ~12 月。
2.2 设计参数设计冷水温度为15℃,设计环境温度10℃,设计热水温度55℃,恒温游泳水温度为27±1℃。
3、热量获取方式热量获得方式采用:平板型太阳能配空气能热泵热水机组实现制热量。
4、过滤方式采用砂滤方式,投药消毒。
5、环境除湿采用吊顶式除湿机,消除室内凝结水。
第二节设计依据GB50015-2003《建筑给排水设计规范》GB50364-2005《民用建筑太阳能热水系统应用技术规范》GB/T 18713-2002《太阳能热水系统设计、安装及工程验收技术规范》GB50332-2002《给水排水工程管道结构设计规范》GB/T184302-2001《蒸气压缩循环冷水(热泵)机组户用和类似用途的冷水(热泵)机组》GBT21362-2008《商业或工业及类似用途的热泵热水机》JGJ/16-92《民用建筑电气设计规范》GBJ131-90《自动化仪表安装工程质量检验评定标准》GB4272-92《设备及管道保温技术通则》ISO/TR12596:1995《太阳能游泳池加热设计和安装指南》美格瑞平板太阳能集热器水上综合训练中心游泳池现场条件。
第三节方案设计选型1、设计基本参数1.室内游泳池面积:1250m2;水深:1.5m-4.5m;水体容积:3216m3;循环周期:5h平均工作流量:504m3/h;水温:28℃;循环方式:顺流式;2.室内深水训练池面积:19.62m²,水深10m,水体容积196 m3循环周期:5h平均工作流量:50m3/h;水温:20℃;循环方式:顺流式;2、设备选型设计2.1.室内游泳池设备部分2.1.1.泳池给排水系统设备利用原有排水系统新增排水增压设备。
游泳池加热方案
游泳爱好者都知道,在寒冷的天气里游泳是一项非常困难的任务。
让游泳池水温达到适宜的温度是游泳池加热的重要任务。
本文将介绍游泳池加热方案,以便使水温保持在舒适的范围内,使我们的游泳体验更愉悦。
一、安装日光板
日光板是一种绿色能源,能够将阳光转化为热能,使它具有被利用的能力。
日光板可以安装在游泳池周围,以对游泳池进行加热。
使用日光板的另一个好处是,它不会消耗任何燃料或产生任何尾气。
二、加装热泵
热泵是一种非常有效的池加热系统。
它与空调系统具有相似的功能,并且还可以用作加热游泳池的工具。
热泵可以将周围环境中的热量转移到游泳池中,使游泳池保持适宜的温度。
这种系统可以在夏季和冬季使用,因为它们具有制冷和制热的双重功能。
三、安装电热元件
电热元件是一种常见的游泳池加热设备。
尽管它消耗的电能较多,但它仍然是游泳池加热的一种常见选择。
电热元件的工作原理很简单,它们在游泳池中产生热能,使池水保持适宜的温度。
四、采用太阳能电池板
太阳能电池板是一种新型的游泳池加热方案。
它以太阳能为能源,并将此能源转化为电能或热能,使其可以用于游泳池加热。
太阳能电池板不仅节能,而且对环境没有任何影响,是一种受欢迎的游泳池加热方案。
综上所述,以上游泳池加热方案都是可行且有效的。
每一种方法都有自己的优点和缺点,需要根据您的需求和预算来选择。
我相信,通过正确选择游泳池加热方案,你可以轻松地享受到舒适的游泳体验。
室内游泳池恒温方案设计室内游泳池恒温是保持游泳池水温稳定的一种技术手段,能够确保游泳池水温不受季节和室外气温变化的影响,使游泳者在任何天气条件下都能够享受游泳的乐趣。
下文将从供热方式、供热介质、恒温控制系统等方面进行设计方案的讨论。
一、供热方式的选择1.电采暖电采暖是一种清洁、绿色环保的供热方式,适合小型室内游泳池使用。
电采暖可以通过电热水器或电热泵等设备将热能转化为热水,直接供给游泳池。
2.热泵供热热泵是一种高效节能的供热方式,能够将环境热能转化为游泳池所需的热能。
热泵供热可以选择空气源热泵、地源热泵或水源热泵等类型,根据不同的地理条件和实际需求进行选择。
3.地暖供热地暖是一种通过地面辐射传热的供热方式,能够提供均匀、舒适的室内环境。
地暖供热可以采用水暖或电暖的方式,通过管道将热能传输至游泳池。
二、供热介质的选择1.热水热水是一种常用的供热介质,能够快速传递热能,并且温度易于控制。
热水可以通过电热水器、燃气热水锅炉或热泵等设备进行加热。
2.电加热电加热是一种安全、方便的供热方式,可以通过电热水器或电热泵等设备将电能转化为热能供给游泳池。
电加热的优势在于温度控制精准,不容易产生水质污染。
3.燃气供热燃气供热是一种经济实用的供热方式,可以选择燃气热水锅炉或燃气热泵等设备进行加热。
燃气供热的优势在于燃料成本低、加热效率高,适合大型游泳池使用。
三、恒温控制系统设计1.温度传感器温度传感器是恒温控制系统的核心,能够实时感知游泳池水温,并将温度信号传递给控制器。
温度传感器应选择高精度、高稳定性的产品,以确保恒温控制的准确性。
2.恒温控制器恒温控制器是控制系统的管理者,能够依据温度传感器的反馈信号,通过对供热设备的开启和关闭控制,实现游泳池水温的恒定。
恒温控制器应具备温度设定、温度显示和报警功能,能够满足不同的需求。
3.循环泵循环泵是恒温控制系统的执行器,能够将供热介质从热源输送到游泳池,并保持水循环,实现整个供热系统的高效运行。

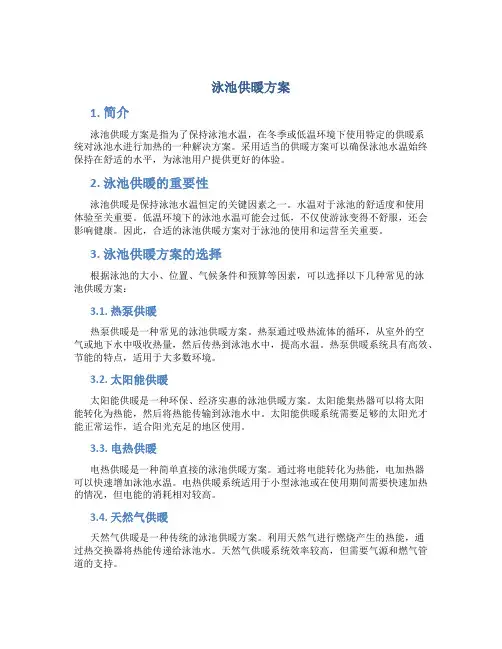

泳池供暖方案1. 简介泳池供暖方案是指为了保持泳池水温,在冬季或低温环境下使用特定的供暖系统对泳池水进行加热的一种解决方案。
采用适当的供暖方案可以确保泳池水温始终保持在舒适的水平,为泳池用户提供更好的体验。
2. 泳池供暖的重要性泳池供暖是保持泳池水温恒定的关键因素之一。
水温对于泳池的舒适度和使用体验至关重要。
低温环境下的泳池水温可能会过低,不仅使游泳变得不舒服,还会影响健康。
因此,合适的泳池供暖方案对于泳池的使用和运营至关重要。
3. 泳池供暖方案的选择根据泳池的大小、位置、气候条件和预算等因素,可以选择以下几种常见的泳池供暖方案:3.1. 热泵供暖热泵供暖是一种常见的泳池供暖方案。
热泵通过吸热流体的循环,从室外的空气或地下水中吸收热量,然后传热到泳池水中,提高水温。
热泵供暖系统具有高效、节能的特点,适用于大多数环境。
3.2. 太阳能供暖太阳能供暖是一种环保、经济实惠的泳池供暖方案。
太阳能集热器可以将太阳能转化为热能,然后将热能传输到泳池水中。
太阳能供暖系统需要足够的太阳光才能正常运作,适合阳光充足的地区使用。
3.3. 电热供暖电热供暖是一种简单直接的泳池供暖方案。
通过将电能转化为热能,电加热器可以快速增加泳池水温。
电热供暖系统适用于小型泳池或在使用期间需要快速加热的情况,但电能的消耗相对较高。
3.4. 天然气供暖天然气供暖是一种传统的泳池供暖方案。
利用天然气进行燃烧产生的热能,通过热交换器将热能传递给泳池水。
天然气供暖系统效率较高,但需要气源和燃气管道的支持。
4. 泳池供暖方案的比较不同的泳池供暖方案各有优劣,下表对几种常见的供暖方案进行了比较:供暖方案优点缺点热泵供暖高效、节能成本较高太阳能供暖环保、经济实惠受阳光条件限制电热供暖快速加热、适用于小型泳池或临时需求能耗较高天然气供暖效率高、稳定供暖需要天然气供应和燃气管道的支持根据具体情况和需求,选择合适的供暖方案对于确保泳池水温的稳定和节能运营至关重要。

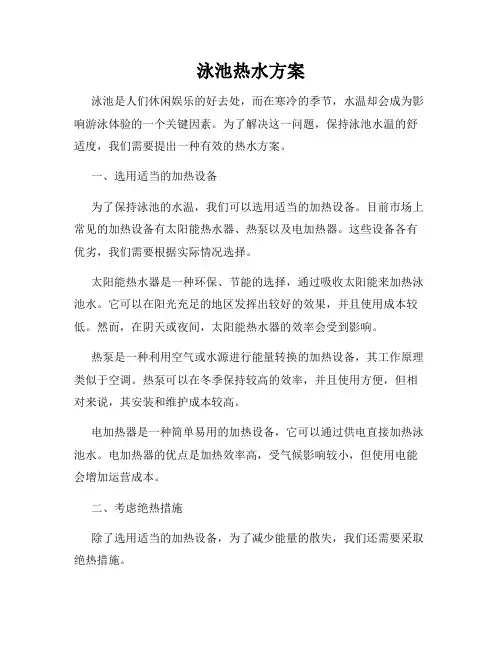

泳池热水方案泳池是人们休闲娱乐的好去处,而在寒冷的季节,水温却会成为影响游泳体验的一个关键因素。
为了解决这一问题,保持泳池水温的舒适度,我们需要提出一种有效的热水方案。
一、选用适当的加热设备为了保持泳池的水温,我们可以选用适当的加热设备。
目前市场上常见的加热设备有太阳能热水器、热泵以及电加热器。
这些设备各有优劣,我们需要根据实际情况选择。
太阳能热水器是一种环保、节能的选择,通过吸收太阳能来加热泳池水。
它可以在阳光充足的地区发挥出较好的效果,并且使用成本较低。
然而,在阴天或夜间,太阳能热水器的效率会受到影响。
热泵是一种利用空气或水源进行能量转换的加热设备,其工作原理类似于空调。
热泵可以在冬季保持较高的效率,并且使用方便,但相对来说,其安装和维护成本较高。
电加热器是一种简单易用的加热设备,它可以通过供电直接加热泳池水。
电加热器的优点是加热效率高,受气候影响较小,但使用电能会增加运营成本。
二、考虑绝热措施除了选用适当的加热设备,为了减少能量的散失,我们还需要采取绝热措施。
首先,对于露天泳池,我们可以在水面上覆盖保温隔热材料,如浮动式泳池覆盖膜。
这样可以减少水面蒸发以及热量的散失,提高能量利用率。
其次,对于室内泳池,我们可以考虑对墙体、屋顶和地面进行保温处理,以减少热量的传导和散失。
使用保温材料,如聚苯板、玻璃棉等,可以有效提高室内环境的保温效果。
三、智能控制系统的应用为了更加精确地控制泳池的水温,我们可以引入智能控制系统。
通过传感器检测泳池水温,智能控制系统可以根据设定的温度范围自动启停加热设备,实现对泳池水温的精确控制,提高能源利用效率。
智能控制系统还可以结合天气预报等信息,调节加热设备的运行模式。
当天气温度较高或有阳光时,可以选择停止加热设备运行,利用自然能源进行泳池水温的维持。
四、能源利用的可持续性考虑在选择热水方案时,我们还需要考虑能源的可持续利用。
太阳能热水器和热泵利用可再生能源进行加热,是比较环保的选择。
室内游泳池恒温设计方案一、保温性能设计1.材料选择:选择优质的保温材料,如发泡聚苯乙烯、聚氨酯等,用于室内游泳池的墙壁、地板和顶部。
这些材料具有良好的保温性能,可以降低能量的损失,保持水温稳定。
2.隔热设计:在室内游泳池的顶部和墙壁上增加隔热层,可以减少热量的散失,提高保温性能。
隔热材料可以选择玻璃纤维、岩棉等。
3.密封设计:合理设计室内游泳池的密封结构,确保游泳池与外界的隔绝,减少能量的传导。
这可以通过选择合适的门窗、填缝材料等来实现。
二、供暖系统设计1.供暖方式:室内游泳池的供暖可以采用水源热泵、空气源热泵或地源热泵等供暖系统。
这些供暖系统可以通过吸收热量并将其传递给游泳池水,达到恒温的效果。
2.循环系统:建立供暖的循环系统,将加热的水循环引入游泳池,保持水温稳定。
可以选择具有高效节能的泵和管道,确保热量的传递效率。
3.辅助设备:根据需要,可以添加辅助供暖设备,如电加热器或蒸汽加热系统。
这些设备可以在极端天气条件下提供额外的供暖能力,保持水温恒定。
三、温控系统设计1.自动控制:安装自动温控系统,根据设定的水温范围来自动调节供暖设备的运行。
这可以确保水温在恒定的范围内波动,提供舒适的游泳环境。
2.监测系统:安装水温监测仪器,实时监测室内游泳池的水温变化。
这样可以及时发现温度异常,并采取相应的措施进行调节。
3.智能控制:考虑将温控系统与室内游泳池的其他设备进行智能连接,实现远程控制和调节。
这可以方便管理人员对游泳池的恒温进行监控和调整。
总结:室内游泳池恒温设计方案需要综合考虑保温性能、供暖系统和温控系统等几个方面。
通过选择优质的材料、建立高效的供暖系统和温控系统,可以实现室内游泳池的恒温,提供舒适的游泳环境。
同时,合理利用智能技术,方便管理和调节游泳池的恒温效果。
室内游泳池恒温设计方案可以根据具体的需求和条件进行调整和改进,以满足用户的需求。
恒温泳池工程方案一、工程概述恒温泳池是通过恒温设备调节水温,使泳池水始终保持恒定的温度,为用户提供舒适的游泳环境。
恒温泳池工程是在泳池设计和建设的基础上,通过加热设备、循环设备等系统,实现泳池水温的恒定控制。
本方案将详细介绍恒温泳池工程的设计方案及技术要点。
二、设计方案1. 泳池类型本项目设计的是室内恒温泳池。
室内泳池受到室外环境的影响较小,能更好地保持水温恒定,适合在各种气候条件下使用。
2. 泳池规模泳池的尺寸为25m×12.5m×1.5m,深浅适中,适合不同水平的游泳者使用。
3. 恒温设备采用热泵加热系统,通过热泵将室外的热能转移到泳池水中,以达到控制水温的目的。
热泵系统具有高效节能、环保的特点,能满足泳池水温恒定的需求。
4. 循环设备泳池的循环设备采用高效、低噪音的泵和过滤设备,保证泳池水的循环流动,排除污染物,维持水质清洁。
5. 控制系统恒温泳池的控制系统采用智能化控制,能够实时监测和调节泳池水温,保证水温的恒定性。
同时,还具备远程监控和操作的功能,方便管理人员进行远程控制和监测。
6. 的围护设施为了保证室内泳池的气候环境,应设计保温、通风和湿度控制系统,保持室内空气的清新和舒适。
7. 辅助设施在恒温泳池工程中,还需要配套一些辅助设施,如淋浴、更衣、卫生间及观众席等,为用户提供良好的使用体验。
三、技术要点1. 热泵加热系统的选型和布局热泵的选型应充分考虑泳池水体积、环境温度等因素,以确保系统的恒温效果和节能性。
热泵应合理布局,避免对泳池周边的使用产生不利影响。
2. 循环系统的设计泳池的循环系统设计应合理,保证泳池水体的循环流动和过滤效果。
吸水口和排水口的位置和数量应经过细致的计算和布局,以确保泳池水质的清洁和安全。
3. 控制系统的稳定性恒温泳池的控制系统应具备高稳定性和可靠性,可提前预警和处理异常情况,确保泳池水温始终保持恒定。
4. 的围护设施的设计室内泳池的的围护设施应合理布局,保证室内的温度、通风和湿度达到舒适的要求。
游泳池恒温工程方案一、项目背景随着人们生活水平的不断提高,游泳成为一种常见的健身方式。
然而,在许多地区,特别是在冬季气温较低的地方,游泳池的水温往往无法满足游泳者的需求,这就导致了游泳的舒适度大打折扣。
因此,对于游泳池的恒温工程需求日益增加。
本文将就游泳池恒温工程提出详细的方案,以满足游泳爱好者对水温要求的需求。
二、恒温工程方案1. 选址首先需要考虑选址的问题。
游泳池的选址应当远离高污染区域和噪音区域,倘若是室外游泳池,则需要远离树林和植被过多的地方,这样可以减少游泳池水质受到污染的可能性。
同时,应当根据当地的气候条件来选择,一般来说,靠近市区的地方可以提高游泳者的便利度。
2. 水温要求根据游泳池的使用情况和所在地区的气候特点,确定游泳池的水温要求。
通常来说,游泳池的水温应当控制在26-28摄氏度之间,这样的水温可以使游泳者感到舒适。
因此,在游泳池恒温工程设计中,需要确保游泳池的水温能够稳定地保持在这一温度范围之内。
3. 恒温系统的设计恒温系统是游泳池恒温工程的核心。
在设计恒温系统时,需要考虑以下几个方面:(1)加热方式:游泳池的恒温系统一般采用电加热、太阳能加热和燃气加热等方式。
在选取加热方式时,需要考虑经济性、环保性和使用便利性等方面。
(2)散热方式:游泳池水温过高时,需要考虑采用散热方式来降低水温。
一般来说,游泳池恒温系统会设置冷却设备,如水箱或者散热片,以便实现水温的调节。
(3)循环系统:为了保持游泳池水温的稳定,恒温系统需要配备合适的水泵和循环系统,以便实现水温的均匀分布和循环。
4. 设备选用在游泳池恒温工程中,需要选择合适的设备来实现恒温。
在选用设备时,需要考虑设备的质量、功能、能效比以及售后服务等方面。
(1)水泵:选择适合游泳池的水泵,以确保恒温系统的正常运行和水温的均匀分布。
(2)加热设备:选择合适的加热设备,如电加热器、太阳能集热器等,以确保游泳池水温能够保持在设定的范围内。
(3)冷却设备:考虑到水温过高的情况,选择合适的冷却设备,如散热片、水箱等,以便降低水温。
泳池加热系统
方案
项目名称:xxxx室内泳池
项目内容:泳池加热系统
第一部分:泳池能耗计算一.计算依据:
(取冷水温度10℃)
3.初次升温泳池提升热量:Q
升
第二部分:泳池板换加热方案设计1.泳池初次加热计算:
泳池初次加热时间定为N=2日.
泳池初次加热计算所需热量Q
初升温阶段的散热按恒温阶段散热的1/3计: Q
补
/3
则泳池初次加热所需热量:
2.游泳池加热系统方案选型:
第一部分:戏水池能耗计算一.计算依据:
(取冷水温度10℃)
3.初次升温泳池提升热量:Q
升
第二部分:戏水池板换加热方案设计1.泳池初次加热计算:
泳池初次加热时间定为N=0.5日.
泳池初次加热计算所需热量Q
初升温阶段的散热按恒温阶段散热的1/3计: Q
补
/3
则泳池初次加热所需热量:
2.游泳池加热系统方案选型:。
恒温泳池方案恒温泳池是一种在整个年轻保持恒定温度的游泳池。
无论是在寒冷的冬季还是炎热的夏季,恒温泳池都能提供一个舒适和宜人的游泳环境。
在本文中,我们将探讨恒温泳池的设计方案以及其带来的诸多好处。
一、设计概述恒温泳池的设计包括多个方面,主要涉及水温调节、保温、空气温度控制以及系统的运作等。
以下是一个基本的恒温泳池设计方案:1. 水温调节系统:恒温泳池的核心是水温调节系统。
这个系统利用高效的加热与降温装置,确保水温能够保持在一个恒定的范围内。
通常,恒温泳池会配备一套自动控制系统,根据设定的温度参数来自动调节水温。
这样一来,游泳者可以在任何季节享受到恒定的水温。
2. 保温材料:为了减少能量浪费和提高能效,恒温泳池的池壁、池底和池顶等部位需要采用高效的保温材料。
常见的保温材料包括聚苯乙烯泡沫板、玻璃纤维布和岩棉等。
这些材料可以有效地防止热量的散失,从而减少能源消耗。
3. 空气温度控制:除了水温调节外,恒温泳池还需考虑空气温度的控制。
在冬季,为了保持恒温泳池室内空气的温暖,可以采用空气加热系统。
而在夏季,为了保持室内空气的凉爽,恒温泳池则需要配备空调系统或者通风系统。
4. 水质处理:保持水质清洁和卫生是恒温泳池运营的另一个重要方面。
为了保证游泳池水质的高水平,需要配备适当的水质处理设备,如过滤器、消毒器和pH调节器等。
这些设备能够有效地去除池水中的杂质和细菌,保证游泳者的健康与安全。
二、恒温泳池方案的优势恒温泳池方案具有许多优势,下面是一些主要的益处:1. 增加使用时间:相对于普通室外游泳池而言,恒温泳池能够在全年范围内提供舒适的游泳环境。
不论是在寒冷的冬季还是酷热的夏季,都可以享受到恒定温度的水体。
2. 提供舒适性:恒温泳池的设计旨在为游泳者提供最佳的游泳体验。
室内温度的控制以及恒定的水温都能够确保游泳者在池中感到舒适和放松。
3. 节能环保:恒温泳池采用高效的保温材料和水温调节系统,能够有效地减少能源消耗。
德州南城家园会所游泳池加热系统设计方案项目名称:德州南城家园会所太阳能工程设计单位:山东奇威特人工环境有限公司日期: 2013年12 月 27 日目录摘要 (3第一章工程概况 (4第二章设计思路 (4第四章负荷计算 (6一、游泳池恒温热负荷确定 (6二、淋浴热水热负荷计算 (8第五章系统工作原理图及主要设备参数 (9 第六章经济投资及运行费用分析 (11一.系统报价单如下表: (11二、运行费用分析 (13第七章地源热泵技术背景分析 (13第八章“奇威特”机组技术优势说明 (16地源热泵机组业绩表 (23摘要本方案针对客户需求,采用模块式地源热泵机组+超低温空气源热水机组的方案满足游泳池恒温以及淋浴用水的要求。
本方案初步设计情况如下:1、主要设备:模块式地源热泵1台,超低温空气源热水机组1台;2、投资:总投资45.81万元;3、运行费用:年运行费用为31.58万元。
第一章工程概况1. 工程名称:德州南城家园会所工程;2. 工程地点:德州市;3. 建筑情况:本项目位于德州市,建筑面积为3257.91㎡,地上三层,框架结构;4. 客户需求:淋浴用水25吨/天(最大用水量、游泳池温度保持在28℃-30℃之间;第二章设计思路游泳池系统设计思路:利用一台模块式地源热泵主机加热游泳池中的水,使泳池中的水保持在设定的温度范围内。
淋浴系统设计思路:选择一台超低温空气源热水机组满足游客淋浴用水需求第三章设计依据一、根据甲方要求及甲方提供的图纸。
二、根据国家有关的规范标准:1、地源热泵系统工程技术规范(GB50366-20052、建筑给排水设计规范(GB50015-20033、采暖通风与空气调节设计规范(GB500019-20034、全国民用建筑工程设计技术措施暖通空调·动力(2003年版5、通风与空调工程施工质量验收规范(GB 50243-20026、公共建筑节能设计标准(GB50189-20057、采暖与卫生工程施工及验收规范(GBJ 242-828、奇威特公司产品资料第四章负荷计算该系统热负荷分为两大部分,即游泳池加热热负荷和淋浴热水热负荷。
云南师范大学室外游泳池恒温方案云南新中立楼宇科技工程有限公司日期:二○一一年五月二十五日目录1、室外游泳池工程概况 (3)2、室外游泳池用途 (3)3、室外游泳池水温要求 (3)4、室外游泳池设计依据 (3)5、室外游泳池计算参数 (4)6、室外游泳池恒温总耗热量计算: (4)7、室外泳池恒温加热方式: (6)7.1 方案一(采用40℃地下水恒温室外游泳池,每天维持水温22℃) (6)7.2 方案二(采用游泳池专用软管太阳能恒温室外游泳池) (6)7.3 方案三(采用电加热自动恒温器恒温室外游泳池) (15)7.4 方案四(采用游泳池专用热泵机组恒温室外游泳池) (16)7.5 方案五(采用游泳池专用燃气加热器恒温室外游泳池) (18)7.6 方案六(采用管道煤气恒温室外游泳池) (19)7.7年运行费用对比表 (20)1、室外游泳池工程概况设计参数室外游泳池设计参数:游泳池长度: 50米游泳池宽度: 25米平均水深: 1.5米游泳池容量: 1875立方米2、室外游泳池用途该室外游泳池作为云南师范大学教学专用类训练池。
3、室外游泳池水温要求根据教学要求每年三个季度室外游泳池设计水温22℃±1。
4、室外游泳池设计依据(1)中华人民共和国国家标准《建筑给水排水设计规范》(GB50015-2003);(2)中华人民共和国行业标准《游泳池给水排水工程技术规范》(CJJ122-2008);(3)中华人民共和国行业标准《游泳池水质标准》CJ244-2007;(4)甲方的设计要求与现场实际情况。
5、室外游泳池计算参数泳池容量: v= 1875M³相对湿度: 65%泳池面积: F= 1250M²空气温度: 18℃补充水温度: tb= 40℃泳池水温: ts= 22℃风速; Vf= 1 m/s蒸发汽化潜热:γ= 584.9Kcal/Kg(与泳池水温相等的饱和蒸汽的蒸发汽化潜热)当地大气压力:B= 609 mmHg饱和蒸气压力:Pb= 19.8 mmHg (与泳池水温相等的饱和空气的水蒸气分压力)空气水蒸气分压:Pq=10 mmHg(泳池环境空气的水蒸气分压力)6、室外游泳池恒温总耗热量计算:A、水面蒸发损失的热量Qs=γ(0.0174*Vf + 0.0229)*(Pb—Pq)*F*760/B=360345.46Kcal/hB、沿程热损失池水表面池底池壁管道和设备的传导热损失,按游泳池水面蒸发损失热量的20%计Qy= Qz *0.2=72069Kcal/hC、补充水加热需要耗热由于采用盐解氯的消毒方式,因此无需补水。
游泳池水加热设备的选型设计一、池水日常热损耗量的计算:游泳池水总热损耗量Q a包括以下三项:1、池面水蒸发损失的热量Q s2、池壁、池底、管道和水处理设备传导散热量Q t3、补充新水加热量Q fQ a=Q s+Q t+Q f这三项热损耗的计算公式如下:Q s=r(0.0174v w+0.0229)(P b-P q)A s B aQ t=0.2Q sQ f=m·Cv(T a-T f)/t h其中r—与池水等温的饱和水蒸汽的蒸发汽化潜热,当28℃时r=582.5kcal/kgV w—池面上的风速,对室内泳池可取V w=0.5m/sP b—与池水等温的饱和空气的水蒸气分压,当28℃时P b=28.3mmHgr q—泳池环境空气的水蒸气分压,当27℃时r q=13.3 mmHgA s—泳池池面面积(㎡)B a—标准大气压与当地大气压之比,计算中可取B a=1.2,相当于统一考虑了海拔高度1500米以下的情况。
m—泳池在一天内补充新水的数量(㎏)C v—水的比热,可取C v=1 kcal/kg·℃T a—池水设计温度(26℃~28℃)T f—补充新水水温,一般可取16℃t h—加热设备一天内的运行时间(h)按以上公式和各参数单位计算出来Q s,Q t,Q f的单位是kcal/h,现将计算结果列于表1二、池水初次加热所需之热功率Q b:所谓“初次加热”是指泳池建成或大修灌水后的加热,也包括泳池因各种原因停运一般时间后的加热。
Q b可按下式计算:Q b=MCv(T a-T f)/t h (kcal/h)其中M—泳池总水量(kg)式中(T a-T f)/t h表示的是池水加热升温速度△T/h,CECS14:2002规定,升温时间24小时(快速)可取0.5℃/h,升温时间48小时(慢速)的可取0.25℃/h,相应的Q b分别记为Q b.50, Q b.25,现将计算结果列于表2。
三、池水加热锅炉功率的确定和锅炉的选型:1、由以上计算结果可知,2Q b.25=Q b.50>Q a因此,对于要求升温速度快的游泳池,锅炉的功率应根据1.15×Q b.50的数值来确定;对升温速度没有严格要求而只着重保持池水温度的游泳池,锅炉功率可按1.15×Q a的数值来确定。
广东欧式博空调设备有限公司企业介绍十多年来,我们一直专注于热泵。
致力于技术与经济性的完美结合!专业铸就了品质。
合作伙伴的一路同行,成就了西莱克的事业。
千万用户的信赖、推崇,成就了西莱克的荣耀与辉煌!热泵热水技术的领航者!国内最专业,最大的商用热泵热水设备制造商!欧洲主要的热泵供暖及泳池热泵供应商!欧式博公司成立于2003年,是国内较早从事空气源热泵/地源热泵研发,生产与销售的企业之一,也是中国目前最大商用热泵热水机组的专业性生产企业,欧洲主要的热泵供暖及泳池热泵供应商之一,广东省节能龙头企业。
欧式博商用热泵是集多年在中央空调热泵领域生产基础上引进美国、欧洲等国家的热泵热水制造技术所研发,使用热泵机组对大气环境无任何污染,能源消耗极低,是一种节能环保型产品。
企业优势欧式博公司现有广州、佛山两大生产基地。
占地面积150多亩,厂房、办公楼、宿舍近5万平方米。
建有八条主机设备生产线,以及钣金加工、换热器生产线,并设立深圳研发中心。
在全国各大城市中有超过130家授权经销单位,在欧洲及澳洲地区有三十家经销单位。
北美地区有6家,东南亚地区有十几家经销单位,已基本建立覆盖国内外市场的销售及服务网络。
多年来,欧式博热泵拥有国内外成千上万个商用热泵工程项目在使用。
销售商用热泵已过万台(套)。
拥有中国最多的热泵工程项目及用户。
技术及产品优势欧式博公司主要管理人员及技术骨干来自国际知名热泵中央空调企业,对热泵机组的蒸发器的设计研发,冷凝换热方面,冬季化霜系统的设计,压缩机恶劣工况运行状况分析等有突破性的研究成果。
部分欧洲客户本身就是热泵研发及生产方面的专家,他们也给了我们相当专业性的指导,有的长时期和我们在工厂一起开发改进热泵的技术及工艺。
由衷地感谢他们!使我们的热泵产品不断地完善,使我们的产品通过了近乎苛刻的欧洲热泵安全与性能测试标准,使我们的热泵达到欧洲当地生产企业生产的热泵的各项标准,一样可获得欧洲政府提供高额补贴。
游泳池加热计算:已知条件:1)游泳池容积:15×20×1.35=400m32)池水温度及游泳池的室内气温:池水温度27℃,室温28℃。
3)当地自来水温(平均值):冬季5℃、过度季节10℃、夏季15℃。
热负荷计算1)一次性冲击负荷(初次充水或换水)应以冬季的工况计算,自来水温度取最低值:5℃;换水周期24-48小时,本方案取24小时。
则:P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×400×(28-5)×1000/(860×24)=512.6kw 2)日经常负荷:(1)弥补散热损失负荷:当池水水温为27℃,室温为28℃时,查得得每平方米的池水散热量为372W/m2;小时散热负荷Ph1=300×372/1000=111.6kW;日散热负荷为Qh1=111.6×24=2678.4kW(2)补水补热负荷:以每日补水量为5%的池容积计,冬季工况冷水温度为5℃时,小时补水补热负荷Ph2=[V×B×1000/24×(t2-t1)/860/0.95]=400×0.05×1000×(28-5)/(24×860×0.95)=23.45kW日补水补热负荷Qh2=Ph2×24=23.45×24=562.8kw该游泳池日使用热负荷为∑Qh= Qh1+ Qh2 =2678.4+562.8=3241.2kW。
主机选型计算1)满足冬季一次换水要求,初选主机及台数,然后校核工作时数是否在24-48小时之间。
并且以冬季最低冷水水温来计算。
(1)初选MWH150CB热泵热水机组。
该主机在地下环路工况,源水侧进水温度10℃时,其输出热功率为534kW。
(2)主机台数N=P2h/512.6=512.6/534=1台(3)选取1台(4)主机工作小时数H=(P2h ×24)/534=(512.6×24)/534=23.03小时(符合24小时内的要求)2)经常日用热负荷下,主机日工作小时核算(1)以冬季工况计算:H1= ∑Qh/534=12302.4/(501×2)=23.03。
空气源热泵泳池加热方案一、为啥选空气源热泵给泳池加热。
1. 省钱小能手。
你知道吗?空气源热泵这玩意儿可神奇了。
它不像传统的加热方式,比如电加热,那电老虎可太费钱了。
空气源热泵呢,它是从空气中吸收热量,就像是从大自然这个大仓库里免费拿东西一样。
它只需要消耗一点点电来让这个“拿热”的过程运转起来,电费能省一大截呢。
2. 环保小卫士。
现在都讲究环保,空气源热泵就特别环保。
它不会像烧煤或者烧油的设备那样产生一堆污染物,什么二氧化碳啦、二氧化硫之类的。
用它给泳池加热,就相当于为地球妈妈做了件好事,让咱们在泳池里畅游的时候也能很自豪地说自己很环保。
3. 稳定又可靠。
这东西运行起来很稳定。
不管是大夏天还是大冬天,只要它正常工作,就能持续给泳池提供稳定的热量。
不像有些加热设备,一会儿热一会儿冷的,搞得人在泳池里像坐过山车一样。
二、具体的加热方案。
# (一)设备选型。
1. 计算泳池的热量需求。
首先呢,咱们得知道泳池到底需要多少热量。
这就跟泳池的大小有关系啦。
比如说一个长10米、宽5米、深2米的泳池,它的水容量就是10×5×2 = 100立方米。
水的比热容是个固定的值,要把这些水从比如说15℃加热到28℃,就需要计算热量。
这个计算有点小复杂,不过简单来说就是根据公式算出需要多少热量,然后根据这个热量需求来选择合适功率的空气源热泵。
一般来说,每立方米水升高1℃大概需要1.163千瓦时的热量。
2. 选择合适的空气源热泵型号。
根据前面算出的热量需求,咱们就可以去选空气源热泵了。
市场上有各种不同功率的热泵。
如果咱们的泳池比较小,像家庭那种小型泳池,可能一个功率小一点的热泵就够了,比如3匹或者5匹的。
要是大型的公共泳池,那就得选个大功率的,像10匹甚至20匹的才行。
而且还要考虑品牌,大品牌的热泵质量和售后都更有保障,就像买手机一样,大品牌用着更放心。
# (二)安装布局。
1. 位置选择。
空气源热泵的安装位置很重要哦。
****学校泳池设计方案
一、设计参数
泳池面积:400㎡
水深:1.6-2.1m
泳池容积:约740m³
游泳池初始水温:8℃
游泳池设计水温:29℃
游泳池设计计算环境温度:15℃
游泳池室内环境温度:20℃
初次加热时间:36h
游泳池池面风速:0.5m/s
游泳池每天补充新鲜水量比例:5%
二、选型计算
1、泳池
1)初次加热热负荷计算
初次加热热负Q1荷包括两部分:池水升温负荷Qc+池水表面蒸发损失热量Qs。
(1)池水升温负荷Qc计算:
Qc=Mρ(Tr-Tl)/Th
=740*1000*1*(29-8)/860/36
=502kW
式中:Qc ——池水升温负荷,kW
M ——游乐池水容量,740m3,
ρ ——水的密度,1.0kg/L
Tr ——池水设计水温,29℃
Tl ——池水初始水温,客户提供8℃
Th ——池水初次加热时间,36h
(2)池水表面蒸发损失热量Qs计算:
Qs=Ar×qs×α
=400×0.349×1.05
=147kw
Qs——游泳池池水表面积损失的热量(W)
As——游泳池的水表面积(㎡)
qs——游泳池每平方米平均热损失概略值(W),取在29℃时349w
α——系数,取1.05
2)泳池恒温热负荷计算
泳池恒温热负荷Q2包括:池水表面蒸发损失热量Qs+泳池池的水表面、池底、池壁、管道和设备等传导所损失的热量Qd+游乐池补充水加热所需的热量Qb。
(1)池水表面蒸发损失热量Qs计算方法同上。
(2)泳池的水表面、池底、池壁、管道和设备等传导所损失的热量Qd,应按游泳池水表面蒸发损失热量的20%计算确定:即:
Qd=Qs*20%=147*20%=29kW
(3)泳池补充水加热所需的热量Qb计算:
Qb= M’ρ(Tr-Tl)/T1
=740*1.2*5%*1000*1*(29-8)/10/860
=108kW
式中:Qb——游乐池补充水加热所需的热量,kW;
M’ ——游乐池补充新鲜水量,为总水量的5%,m3
Ρ——水的密度(kg/L);
Tr——游泳池水的温度(℃);
Tl——游泳池补充水水温(℃);
T1——加热时间(h),按机组每天最大运行时间10h计算
3)热负荷计算汇总
初次加热热负荷:Q1=Qc+Qs=502+147=649kW
游乐池恒温热负荷:Q2=Qs+Qd+Qb=147+29+108=284kW
4) 用气量统计
初次加热用气量:Q1= 649kW÷10kw/m³÷95%*36h=2459m³
游乐池恒温小时耗气量:Q2= 284kW÷10kw/m³÷95%=30m³/h
5)以上计算与室外环境温度、池水初始温度有关。
