双波长频分式血氧饱和度检测仪设计报告摘要：该检测仪是一种可以实现无创检测动脉血氧饱和度的仪器。
而本篇设计报告将以两种血红蛋白的光谱特性和郎伯——比尔定律为切入点阐述双波长、频分式的概念以及透射法检测血氧饱和度的原理，并对处理各种相关信号的电路进行分析。
一 基础概念和方法1．关于血氧饱和度血氧饱和度指血液中被氧结合的氧合血红蛋白(HbO 2)的容量占全部可结合的血红蛋白(Hb)容量的百分比，亦指血红蛋白实际结合的氧气占血红蛋白所能结合氧气最大量的百分比，即血液中血氧的浓度，它是呼吸循环的重要生理参数。
其定义式为式中，CHbO 2和CHb 分别表示组织中氧合血红蛋白和脱氧血红蛋白的浓度，SaO 2表示血氧饱和度值。
2．脉搏波和光电容积脉搏波描记法心脏收缩时，有血液进入原已充满血液的动脉中使得该处血管壁扩张；心脏停止收缩时，原来扩张的血管也随之收缩，并驱动血液向前流动，从而又使前面的血管壁扩张。
由于此过程类似于波在介质中的传播，故称为脉搏波，它包含了许多重要的生理信息，也因此成为提取信息的重要媒介。
下图即为脉搏波的波形光电容积脉搏波描记法是通过光电手段在活体组织中检测血液容积变化的无创检测方法。
正常生理情况下，动脉血管搏动而静脉和毛细血管不搏动。
若用一束光照射手指，静脉、毛细血管、动脉血的非脉动部分和非血液成分组织对光的吸收保持恒定，而动脉血的脉动部分对光的吸收则会呈周期性变化：光吸收量最大，透射光强度最小，反之亦然。
正如下图所示3．动态光谱理论动态光谱指各个单波长对应的单个光电脉搏波周期上吸光度的最大值与最小值之差值构成的光谱。
当动脉血管充盈度最低时出射光强最大，吸光度最小，对应光电脉搏波波峰；而充盈度最高时出射光强最小，吸光度最大，对应光电脉搏波波谷。
故而动态光谱可认为是由光电脉搏波中，血液吸光度最大值与最小值构成的光谱。
下图即为动态光谱检测的原理图：二理论基础：郎伯——比尔（Lambert—Beer）定律1.郎伯——比尔定律郎伯——比尔定律可用下式表示为入射光强，I为透射光强，α为吸光物质的吸光系数，c为吸光物质的浓度，l为吸光物质的传输距离（吸收层厚度）。
课程报告（设计报告+调试报告）课程名称：测控电路课题项目：双波长频分光电脉搏波测量电路课题仪器：红外发光二极管、红外发光二极管、OPT101等系别：光电信息与通信工程学院专业：测控技术与仪器班级/学号:学生姓名:实验日期:成绩：指导教师：目录一、题目介绍(一)设计背景(二)设计目的(三)设计原理(四)设计任务(五)预期目标二、设计部分(一)总体方案设计(二)各部分电路具体分析1、正弦波的产生2、发光二极管3、光敏二极管4、带通滤波器5、解调6、差模放大器（AD620）7、单片机三、测试部分1、正弦波的产生2、发光二极管3、光敏二极管（OPT101）4、带通滤波器5、解调6、差模放大器（AD620）7、低通滤波8、单片机（用单片机产生1KHz和10KHz的方波，1号管脚1KHz，2号管脚10KHz）9、噪声分析10、实际输出波形四、实验心得五、参考文献六、附录附录一：全电路仿真图附录二：PCB布线图附录三：元器件清单一、题目介绍(一) 设计背景过去人们测量脉搏时常用的方法是使用测量脉搏的听诊器，或者使用吸附在人体上的电极等老式测量方法，这些方法无疑都不便于室外场所使用。
所以需要设计一个便于测量脉搏的仪器——双波长频分光电脉搏波测量电路。
它采用红光及红外线来进行检测采集人体的脉搏，检测的部位为被检测人的任意一个手指。
(二) 设计目的1、掌握光电传感器的选择及其接口电路的设计，特别是主动驱动方式的光电传感器的设计；2、了解频分方式的信号调试、分离与解调，并针对信号的特点设计相应的信号处理电路，理解对测量系统的一般要求（精度、测量范围、响应速度），了解电路参数的测量。
（三）设计原理人体心室周期性的收缩和舒张导致主动脉的收缩和舒张，使血流压力以波的形式从主动脉根部开始沿着整个动脉系统传播，这种波称为脉搏波。
脉搏波所呈现出的形态、强度、速率和节律等方面的综合信息，很大程度上反映出人体心血管系统中许多生理病理的血流特征。

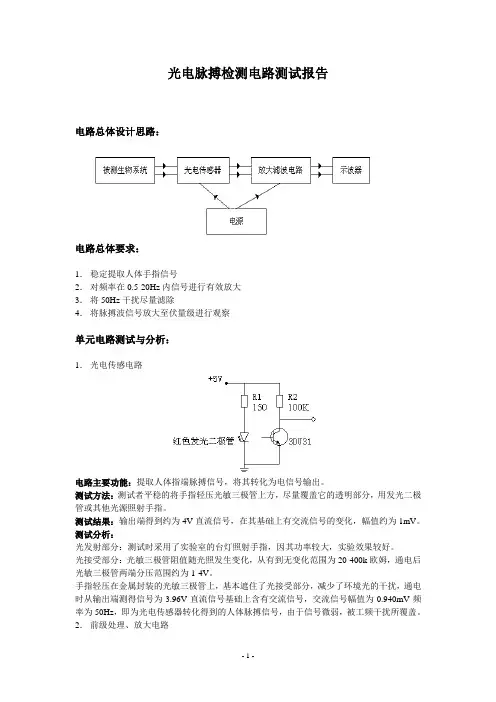

光电脉搏检测电路测试报告电路总体设计思路：电路总体要求：1．稳定提取人体手指信号2．对频率在0.5-20Hz内信号进行有效放大3．将50Hz干扰尽量滤除4．将脉搏波信号放大至伏量级进行观察单元电路测试与分析：1．光电传感电路电路主要功能：提取人体指端脉搏信号，将其转化为电信号输出。
测试方法：测试者平稳的将手指轻压光敏三极管上方，尽量覆盖它的透明部分，用发光二极管或其他光源照射手指。
测试结果：输出端得到约为4V直流信号，在其基础上有交流信号的变化，幅值约为1mV。
测试分析：光发射部分：测试时采用了实验室的台灯照射手指，因其功率较大，实验效果较好。
光接受部分：光敏三极管阻值随光照发生变化，从有到无变化范围为20-400k欧姆，通电后光敏三极管两端分压范围约为1-4V。
手指轻压在金属封装的光敏三极管上，基本遮住了光接受部分，减少了环境光的干扰，通电时从输出端测得信号为3.96V直流信号基础上含有交流信号，交流信号幅值为0.940mV频率为50Hz，即为光电传感器转化得到的人体脉搏信号，由于信号微弱，被工频干扰所覆盖。
2．前级处理、放大电路电路主要功能：去除直流低频信号，抑制高频信号，对50Hz工频干扰进行初步衰减，同时对有用的脉搏信号进行了初步的放大。
测试方法：用实验室信号发生器输入同一幅值的正弦信号，通过调节输入不同的频率用示波器进行输出信号幅值的观察。
测试结果：输入信号幅值为80mV理论放大10倍，截止频率为23Hz。
实验数据如下：f(Hz) 5.786 7.035 9.17 14.11 16.05 18.02 20.9 23.41 30.81 40.29 50.02 100 V(V) 0.45 0.506 0.562 0.6 0.597 0.584 0.564 0.543 0.479 0.405 0.348 0.19 可见，实际放大7.5倍左右，截止频率在30多Hz，在50Hz有4.35倍的放大。
