法兰类型介绍法兰为带凸缘的零件。
法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。
本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。
材质20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。
密封面形式平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、环连接面（RJ）。
按国家标准分为整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
按化工行业标准分为整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。
按石化行业标准分为螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。
按机械行业标准分为整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
阀门连接法兰标准法兰为带凸缘的零件。
法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。
一、钢制管法兰中国机械行业阀门连接法兰标准JB/T 74-1994 管路法兰技术条件JB/T 75-1994 管路法兰类型JB/T 79.1-1994 凸面整体铸钢管法兰JB/T 79.2-1994 凹凸面整体铸钢管法兰JB/T 79.3-1994 榫槽面整体铸钢管法兰JB/T79.4-1994 环连接面整体铸钢管法兰JB/T 81-1994 凸面板式平焊钢制管法兰JB/T 82.1-1994 凸面对焊钢制管法兰JB/T 82.2-1994 凹凸面对焊钢制管法兰JB/T 82.3-1994 榫槽面对焊钢制管法兰JB/T 82.4-1994 环连接面对焊钢制管法兰JB/T 83-1994 平焊环板式松套钢制管法兰JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰JB/T 85-1994 翻边板式松套钢制管法兰JB/T 86.1-1994 凸面钢制管法兰盖JB/T 86.2-1994 凹凸面钢制管法兰盖二、钢制管法兰中国国家阀门连接法兰标准GB/T 9112 ~ GB/T 9124-2000 钢制管法兰，整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。

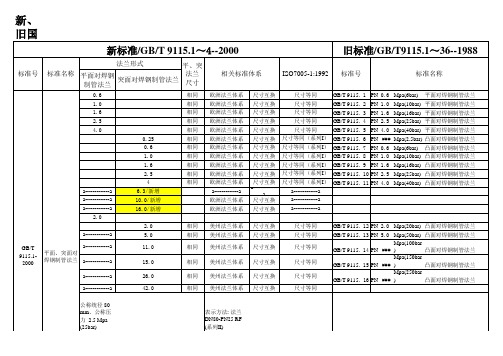

1范围和公称压力的平面、突面对焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN0.25～PN42.0MPa的平面、突面对焊钢制管法兰。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T9112—2000钢制管法兰类型与参数GB/T9124—2000钢制管法兰技术条件3法兰的型式与尺寸3.1PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa平面对焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表6的规定。
3.2PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa突面对焊钢制管法兰的型式应符合图2的规定，尺寸应符合表1～表9的规定。
3.3PN2.0MPa平面对焊钢制管法兰的型式应符合图3的规定，尺寸应符合表10的规定。
3.4PN2.0和PN5.0MPa突面对焊钢制管法兰的型式应符合图4的规定，尺寸应符合表10和表11的规定。
3.5PN11.0、PN15.0、PN26.0和PN42.0MPa突面对焊钢制管法兰的型式应符合图5的规定，尺寸应符合表12～表15的规定。
4法兰的技术要求4.1法兰的技术要求应符合GB/T9124的规定。
4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124—2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124—2000附录B（提示的附录）的规定。
5标记5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列Ⅱ”，配用英制管不标记）和标准编号进行标记。
5.2法兰密封面的型式代号应符合GB/T9112的规定。
国家质量技术监督局2000-09-28批准2001-07-01实施5.3标记示例5.3.1平面对焊钢制管法兰的标记示例公称通径100mm 、公称压力2.5MPa （25bar ）的平面对焊钢制管法兰（配用米制管）：法兰DN100-PN25FF （系列Ⅱ）GB/T9115.1—2000公称通径100mm 、公称压力2.5MPa （25bar ）的平面对焊钢制管法兰（配用英制管）：法兰DN100-PN25FFGB/T9115.1—20005.3.2突面对焊钢制管法兰的标记示例公称通径80mm 、公称压力2.5MPa （25bar ）的突面对焊钢制管法兰（配用米制管）：法兰DN80-PN25RF （系列Ⅱ）GB/T9115.1—2000公称通径100mm 、公称压力5.0MPa （50bar ）的突面对焊钢制管法兰（配用英制管）：法兰DN100-PN50RFGB/T9115.1—2000图1平面（FF ）对焊钢制管法兰（适用于PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa ）图2突面（RF ）对焊钢制管法兰（适用于PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa ）n ×LH 1RHCDK SN An ×LH 1SRfCHd K DN A图3平面（FF ）对焊钢制管法兰（适用于PN2.0MPa ）图4突面（RF ）对焊钢制管法兰 （适用于PN2.0和PN5.0MPa ）n ×L≥7HCDK RN BA n ×Lf≥7CHd DK RN BA图5突面（RF ）对焊钢制管法兰（适用于PN11.0、PN15.0、PN26.0和PN42.0MPa ）n ×L≥7fCHd K DN BA。
法兰类型介绍法兰为带凸缘的零件。
法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。
本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。
材质20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。
密封面形式平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、环连接面（RJ）。
按国家标准分为整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
按化工行业标准分为整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。
按石化行业标准分为螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。
按机械行业标准分为整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
阀门连接法兰标准法兰为带凸缘的零件。
法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。
一、钢制管法兰中国机械行业阀门连接法兰标准JB/T 74-1994 管路法兰技术条件JB/T 75-1994 管路法兰类型JB/T 79.1-1994 凸面整体铸钢管法兰JB/T 79.2-1994 凹凸面整体铸钢管法兰JB/T 79.3-1994 榫槽面整体铸钢管法兰JB/T79.4-1994 环连接面整体铸钢管法兰JB/T 81-1994 凸面板式平焊钢制管法兰JB/T 82.1-1994 凸面对焊钢制管法兰JB/T 82.2-1994 凹凸面对焊钢制管法兰JB/T 82.3-1994 榫槽面对焊钢制管法兰JB/T 82.4-1994 环连接面对焊钢制管法兰JB/T 83-1994 平焊环板式松套钢制管法兰JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰JB/T 85-1994 翻边板式松套钢制管法兰JB/T 86.1-1994 凸面钢制管法兰盖JB/T 86.2-1994 凹凸面钢制管法兰盖二、钢制管法兰中国国家阀门连接法兰标准GB/T 9112 ~ GB/T 9124-2000 钢制管法兰，整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。
（国内标准）GBT钢制管法兰—类型与参数1GB/T 9112—20001范围本标准规定了钢制管法兰的公称压力、公称通径与钢管外径、法兰类型及其适用范围和密封面型式及代号。
本标准适用于GB/T9113.1～9123.4中所规定的钢制管法兰和法兰盖。
2公称压力本标准规定了属于欧洲管法兰体系和美洲管法兰体系的15个公称压力等级。
两个体系的公称压力等级用PN标记如下：欧洲体系美洲体系PN0.25MPa（PN2.5bar）PN2.0MPa（PN20bar）PN0.6MPa（PN6bar）PN5.0MPa（PN50bar）PN1.0MPa（PN10bar）PN11.0MPa（PN110bar）PN1.6MPa（PN16bar）PN15.0MPa（PN150bar）PN2.5MPa（PN25bar）PN26.0MPa（PN260bar）PN4.0MPa（PN40bar）PN42.0MPa（PN420bar）PN6.3MPa（PN63bar）PN10.0MPa（PN100bar）PN16.0MPa（PN160bar）3公称通径与钢管外径本标准适用的钢管外径为Ⅰ、Ⅱ两个系列，Ⅰ系列为国际通用系列（俗称英制管）；Ⅱ系列为国内常用系列（俗称米制管）。
两个体系管法兰的公称通径和钢管外径应符合表1的规定。
2表1公称通径和钢管外径mm国家质量技术监督局2000-09-28批准2001-07-01实施表1（完）mm4法兰类型法兰类型应符合图1的规定。
GB/T 9112—20004图1法兰类型 5密封面型式及代号法兰的密封面型式及代号应符合表2和图2的规定。
表2密封面型式及代号图2密封面型式 6法兰类型及适用范围6.1公称压力等级属于欧洲体系的法兰类型及其适用范围应符合表3的规定。
6.2公称压力等级属于美洲体系的法兰类型及其适用范围应符合表4的规定。
表3公称压力等级属于欧洲体系的68101214。
