常用钢制管法兰的选用原则_董风林

钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。

本规定共分9章和5个附录。

主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。

本规定由总图规划设计所专业技术委员会提出。

本规定由总图规划设计所专业技术委员会起草。

本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。

本规定首次发布时间：2008年01月。

目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。

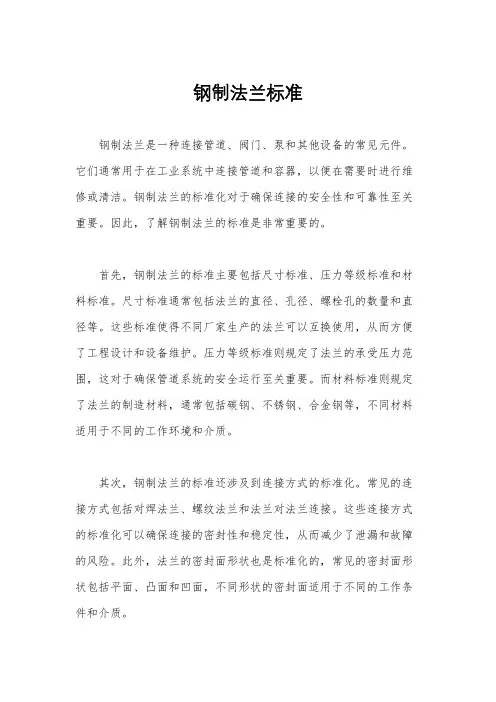

钢制法兰标准钢制法兰是一种连接管道、阀门、泵和其他设备的常见元件。

它们通常用于在工业系统中连接管道和容器，以便在需要时进行维修或清洁。

钢制法兰的标准化对于确保连接的安全性和可靠性至关重要。

因此，了解钢制法兰的标准是非常重要的。

首先，钢制法兰的标准主要包括尺寸标准、压力等级标准和材料标准。

尺寸标准通常包括法兰的直径、孔径、螺栓孔的数量和直径等。

这些标准使得不同厂家生产的法兰可以互换使用，从而方便了工程设计和设备维护。

压力等级标准则规定了法兰的承受压力范围，这对于确保管道系统的安全运行至关重要。

而材料标准则规定了法兰的制造材料，通常包括碳钢、不锈钢、合金钢等，不同材料适用于不同的工作环境和介质。

其次，钢制法兰的标准还涉及到连接方式的标准化。

常见的连接方式包括对焊法兰、螺纹法兰和法兰对法兰连接。

这些连接方式的标准化可以确保连接的密封性和稳定性，从而减少了泄漏和故障的风险。

此外，法兰的密封面形状也是标准化的，常见的密封面形状包括平面、凸面和凹面，不同形状的密封面适用于不同的工作条件和介质。

最后，钢制法兰的标准化还涉及到检验和验收标准。

对于生产厂家来说，他们需要按照标准对法兰进行检验，以确保产品质量符合要求。

而对于使用单位来说，他们需要按照标准对购买的法兰进行验收，以确保产品符合设计要求和安全运行要求。

总之，钢制法兰的标准化对于工业系统的安全运行和设备维护至关重要。

了解和遵守钢制法兰的标准，不仅可以确保设备的安全可靠运行，还可以减少因为规格不匹配而导致的不必要的麻烦和损失。

因此，作为工程师和设备维护人员，我们需要深入了解钢制法兰的标准，严格执行标准要求，以确保工业系统的安全运行和设备的长期稳定性。

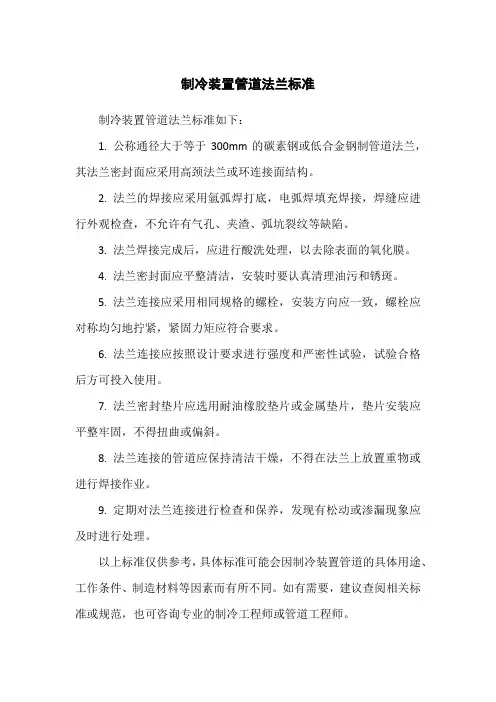

制冷装置管道法兰标准
制冷装置管道法兰标准如下：
1. 公称通径大于等于300mm的碳素钢或低合金钢制管道法兰，其法兰密封面应采用高颈法兰或环连接面结构。

2. 法兰的焊接应采用氩弧焊打底，电弧焊填充焊接，焊缝应进行外观检查，不允许有气孔、夹渣、弧坑裂纹等缺陷。

3. 法兰焊接完成后，应进行酸洗处理，以去除表面的氧化膜。

4. 法兰密封面应平整清洁，安装时要认真清理油污和锈斑。

5. 法兰连接应采用相同规格的螺栓，安装方向应一致，螺栓应对称均匀地拧紧，紧固力矩应符合要求。

6. 法兰连接应按照设计要求进行强度和严密性试验，试验合格后方可投入使用。

7. 法兰密封垫片应选用耐油橡胶垫片或金属垫片，垫片安装应平整牢固，不得扭曲或偏斜。

8. 法兰连接的管道应保持清洁干燥，不得在法兰上放置重物或进行焊接作业。

9. 定期对法兰连接进行检查和保养，发现有松动或渗漏现象应及时进行处理。

以上标准仅供参考，具体标准可能会因制冷装置管道的具体用途、工作条件、制造材料等因素而有所不同。

如有需要，建议查阅相关标准或规范，也可咨询专业的制冷工程师或管道工程师。

法兰选⽤的⼀般原则法兰选⽤的⼀般原则⼀、法兰的分类及适⽤范围：上图给出了法兰分类的总的情况，下⾯来详细的看⼀下各类法兰。

按整体性质程度分类：（⼀）整体法兰１．平焊法兰（图(a)、(b)）法兰盘焊接在设备筒体或管道上，制造容易，应⽤⼴泛，但刚性较差。

法兰受⼒后，法兰盘的矩形截⾯发⽣微⼩转动，见下图，与法兰相联的筒壁或管壁随着发⽣弯曲变形。

于是在法兰附近筒壁的截⾯上，将产⽣附加的弯曲应⼒。

所以平焊法兰适⽤的压⼒范围较低（PN<4.0MPa）。

２．对焊法兰（图(c)）对焊法兰⼜称⾼颈法兰或长颈法兰。

颈的存在提⾼了法兰的刚性，同时由于颈的根部厚度⽐筒体厚，所以降低了根部的弯曲应⼒。

此外，法兰与筒体（或管壁）的联接是对接焊缝，⽐平焊法兰的⾓焊缝强度好，故对焊法兰适⽤于压⼒、温度较⾼或设备直径较⼤的场合。

对毒性为⾼度或极度危害介质、温度较⾼和三类压⼒容器上都应尽量采⽤带颈对焊管法兰，⽽不采⽤普通的平焊法兰。

对于真空或密封要求极为严格的连接,可以采⽤法兰加焊唇焊死结构。

（⼆）松式法兰松式法兰的特点是法兰未能有效地与容器或管道连接成⼀整体，不具有整体式连接的同等强度，如上图所⽰。

由于法兰盘可以采⽤与设备或管道不同的材料制造，因此这种法兰适⽤于铜制、铝制、陶瓷、⽯墨及其⾮⾦属材料的设备或管道上。

另外，这种法兰受⼒后不会对筒体或管道产⽣附加的弯曲应⼒，这也是它的⼀个优点，但⼀般只适⽤于压⼒较低的场合。

（三）任意式法兰任意式法兰其整体性介于整体法兰和松式法兰之间，包括未焊透的焊接法兰。

按形状：圆形法兰是最常见的，⽅形法兰有利于把管⼦排列紧凑，椭圆形法兰通常⽤于阀门和⼩直径的⾼压管⼦上。

⼆、法兰的参数确定：（⼀）压⼒容器法兰使⽤法兰标准确定法兰尺⼨时，必须知道法兰的公称直径与公称压⼒。

压⼒容器法兰的公称直径与压⼒容器的公称直径取同⼀系列数值。

例如DN 1000mm的压⼒容器，应当配⽤DN 1000mm的压⼒容器法兰。

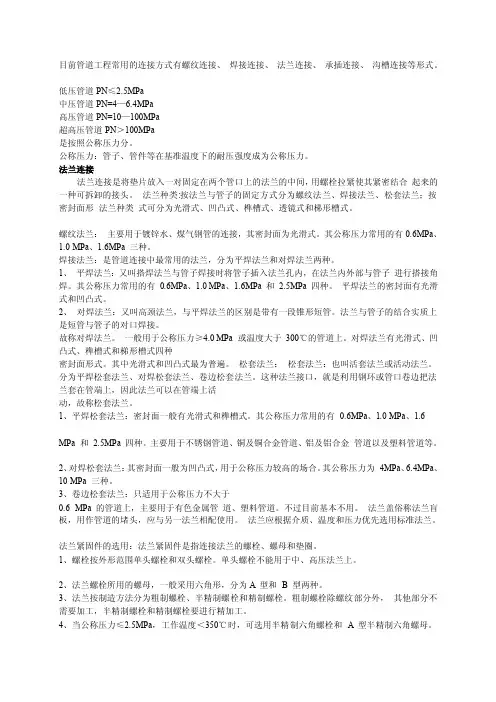

目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。

000低压管道PN≤2.5MPa0000中压管道PN=4—6.4MPa 0000高压管道PN=10—100MPa 0000超高压管道PN＞100MPa 0000是按照公称压力分。

000公称压力：管子、管件等在基准温度下的耐压强度成为公称压力。

000法兰连接000法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。

法兰种类:按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。

0000螺纹法兰：主要用于镀锌水、煤气钢管的连接，其密封面为光滑式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa 三种。

0000焊接法兰：是管道连接中最常用的法兰，分为平焊法兰和对焊法兰两种。

0001、平焊法兰：又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外部与管子进行搭接角焊。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa 和 2.5MPa 四种。

平焊法兰的密封面有光滑式和凹凸式。

0002、对焊法兰：又叫高颈法兰，与平焊法兰的区别是带有一段锥形短管。

法兰与管子的结合实质上是短管与管子的对口焊接。

000故称对焊法兰。

一般用于公称压力≥4.0 MPa 或温度大于300℃的管道上。

对焊法兰有光滑式、凹凸式、榫槽式和梯形槽式四种000密封面形式。

其中光滑式和凹凸式最为普遍。

松套法兰：松套法兰：也叫活套法兰或活动法兰。

分为平焊松套法兰、对焊松套法兰、卷边松套法兰。

这种法兰接口，就是利用钢环或管口卷边把法兰套在管端上，因此法兰可以在管端上活000动，故称松套法兰。

0001、平焊松套法兰：密封面一般有光滑式和榫槽式。

其公称压力常用的有0.6MPa、1.0 MPa、1.60000MPa 和2.5MPa 四种。

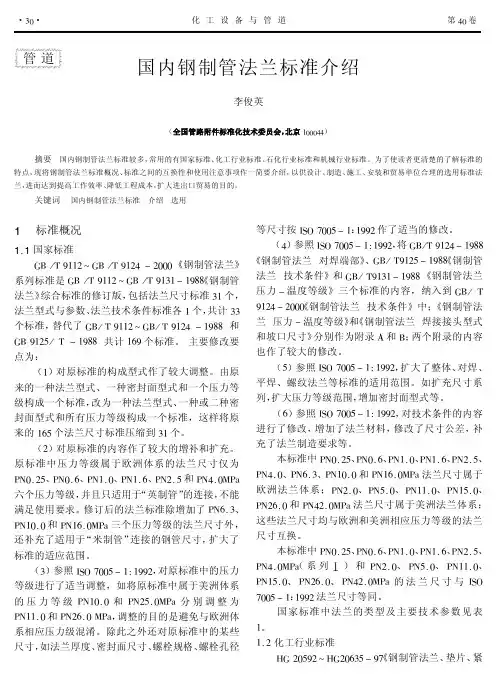

国内钢制管法兰标准介绍李俊英（全国管路附件标准化技术委员会，北京100044）摘要国内钢制管法兰标准较多，常用的有国家标准、化工行业标准、石化行业标准和机械行业标准。

为了使读者更清楚的了解标准的特点，现将钢制管法兰标准概况、标准之间的互换性和使用注意事项作一简要介绍，以供设计、制造、施工、安装和贸易单位合理的选用标准法兰，进而达到提高工作效率、降低工程成本，扩大进出口贸易的目的。

关键词国内钢制管法兰标准介绍选用1标准概况1.1国家标准GB /T 9112～GB /T 9124-2000《钢制管法兰》系列标准是GB /T 9112～GB /T 9131-1988《钢制管法兰》综合标准的修订版，包括法兰尺寸标准31个，法兰型式与参数、法兰技术条件标准各1个，共计33个标准，替代了GB /T 9112～GB /T 9124-1988和GB 9125/T -1988共计169个标准。

主要修改要点为：（1）对原标准的构成型式作了较大调整。

由原来的一种法兰型式、一种密封面型式和一个压力等级构成一个标准，改为一种法兰型式、一种或二种密封面型式和所有压力等级构成一个标准，这样将原来的165个法兰尺寸标准压缩到31个。

（2）对原标准的内容作了较大的增补和扩充。

原标准中压力等级属于欧洲体系的法兰尺寸仅为PN0.25、PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa六个压力等级，并且只适用于“英制管”的连接，不能满足使用要求。

修订后的法兰标准除增加了PN6.3、PN10.0和PN16.0MPa 三个压力等级的法兰尺寸外，还补充了适用于“米制管”连接的钢管尺寸，扩大了标准的适应范围。

（3）参照ISO 7005-1 1992，对原标准中的压力等级进行了适当调整，如将原标准中属于美洲体系的压力等级PN10.0和PN25.0MPa 分别调整为PN11.0和PN26.0MPa ，调整的目的是避免与欧洲体系相应压力级混淆。

风管角钢法兰选用标准一、材质选择1.风管角钢法兰的材质应符合国家相关标准，常用材质为Q235B或Q345B。

2.根据实际环境和使用要求，选择合适的材质和规格。

例如，在腐蚀性环境中，应选择耐腐蚀性强的材质。

二、规格尺寸1.风管角钢法兰的规格尺寸应符合设计要求，常用的规格尺寸根据风管的尺寸和连接方式而定。

2.角钢法兰的边宽、边厚应符合相关标准，确保其强度和稳定性。

三、制作工艺1.风管角钢法兰应采用机械加工成型，确保其精度和表面质量。

2.在制作过程中，应进行矫直、抛光、除锈等处理，以提高法兰的表面质量和使用寿命。

四、性能要求1.风管角钢法兰应具有良好的强度、刚度和稳定性，能够承受风荷载和其他外部载荷。

2.法兰的连接螺栓应符合相关标准，确保其强度和稳定性。

3.法兰的密封性能应符合设计要求，确保风管的密封性能。

五、连接方式1.风管角钢法兰的连接方式通常采用螺栓连接或焊接连接。

根据设计要求选择合适的连接方式。

2.采用螺栓连接时，应选择合适的螺栓和螺母，并确保其紧固力矩符合要求。

3.采用焊接连接时，应选择合适的焊接工艺和焊接材料，并确保焊接质量和安全性。

六、安装要求1.在安装前，应对风管角钢法兰进行检查和处理，确保其表面质量、尺寸精度和密封性能符合要求。

2.在安装过程中，应确保法兰连接的平整、紧密、牢固，不得有扭曲、变形、松动等现象。

3.采用螺栓连接时，应按照要求进行紧固和调整，确保连接牢固、密封性好。

4.采用焊接连接时，应按照焊接工艺进行操作，确保焊接质量和安全性。

5.在安装完成后，应对风管系统进行调试和检测，确保其正常运行和使用效果。

七、防腐、防火措施1.根据实际环境和使用要求，对风管角钢法兰采取适当的防腐措施。

例如，在腐蚀性环境中，可采用耐腐蚀性强的涂料或镀层进行防腐处理。

2.在防火要求较高的场所，应对风管角钢法兰采取相应的防火措施。

例如，可采用防火涂料或防火包裹等材料进行防火处理。

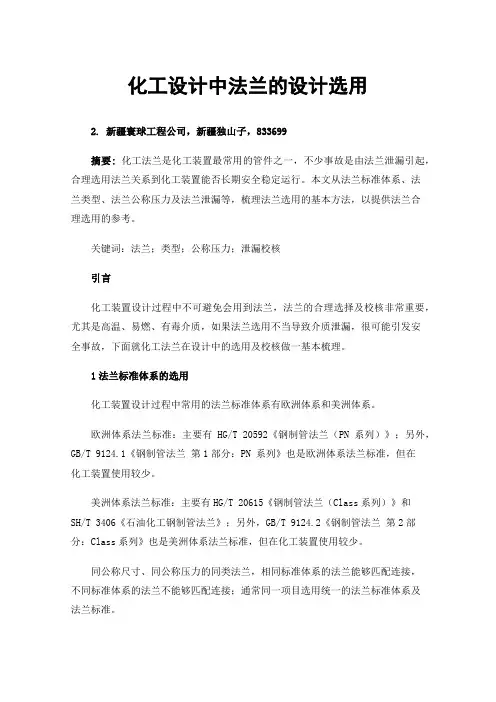

化工设计中法兰的设计选用2. 新疆寰球工程公司，新疆独山子，833699摘要:化工法兰是化工装置最常用的管件之一，不少事故是由法兰泄漏引起，合理选用法兰关系到化工装置能否长期安全稳定运行。

本文从法兰标准体系、法兰类型、法兰公称压力及法兰泄漏等，梳理法兰选用的基本方法，以提供法兰合理选用的参考。

关键词：法兰；类型；公称压力；泄漏校核引言化工装置设计过程中不可避免会用到法兰，法兰的合理选择及校核非常重要，尤其是高温、易燃、有毒介质，如果法兰选用不当导致介质泄漏，很可能引发安全事故，下面就化工法兰在设计中的选用及校核做一基本梳理。

1法兰标准体系的选用化工装置设计过程中常用的法兰标准体系有欧洲体系和美洲体系。

欧洲体系法兰标准：主要有HG/T 20592《钢制管法兰（PN系列）》；另外，GB/T 9124.1《钢制管法兰第1部分：PN 系列》也是欧洲体系法兰标准，但在化工装置使用较少。

美洲体系法兰标准：主要有HG/T 20615《钢制管法兰（Class系列）》和SH/T 3406《石油化工钢制管法兰》；另外，GB/T 9124.2《钢制管法兰第2部分：Class系列》也是美洲体系法兰标准，但在化工装置使用较少。

同公称尺寸、同公称压力的同类法兰，相同标准体系的法兰能够匹配连接，不同标准体系的法兰不能够匹配连接；通常同一项目选用统一的法兰标准体系及法兰标准。

2法兰类型型式法兰类型型式主要包含三方面信息：（1）接管端公称尺寸和钢管外径欧洲体系法兰公称尺寸和外径如下表1，由表1可见欧洲体系法兰外径根据设计需要可选英制管或公制管；美洲体系法兰公称尺寸和外径如下表2，由表2可见美洲体系法兰外径只可选英制管。

表1.欧洲体系法兰公称尺寸和钢管外径（mm）【1】表2.美洲体系法兰公称尺寸和钢管外径（mm）【2】（2）法兰类型欧洲体系法兰类型：板式平焊法兰（PL）、带颈平焊法兰（SO）、带颈对焊法兰（WN）、整体法兰（IF）、承插焊法兰（SW）、螺纹法兰（Th）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、法兰盖（BL）、衬里法兰盖（BL （S））。

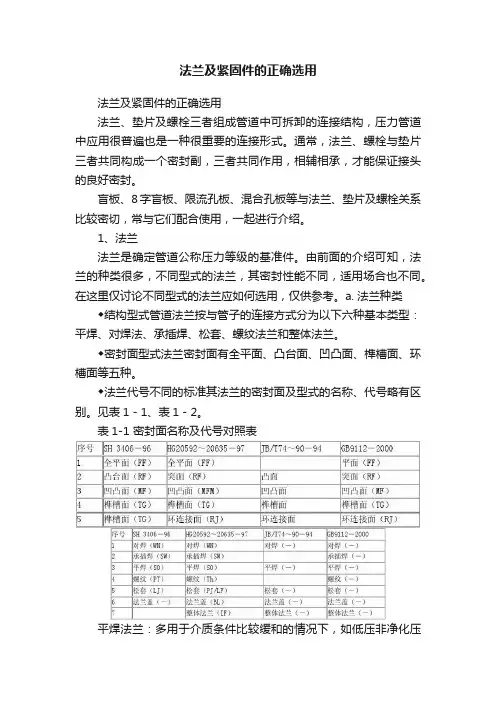

法兰及紧固件的正确选用法兰及紧固件的正确选用法兰、垫片及螺栓三者组成管道中可拆卸的连接结构，压力管道中应用很普遍也是一种很重要的连接形式。

通常，法兰、螺栓与垫片三者共同构成一个密封副，三者共同作用，相辅相承，才能保证接头的良好密封。

盲板、8字盲板、限流孔板、混合孔板等与法兰、垫片及螺栓关系比较密切，常与它们配合使用，一起进行介绍。

1、法兰法兰是确定管道公称压力等级的基准件。

由前面的介绍可知，法兰的种类很多，不同型式的法兰，其密封性能不同，适用场合也不同。

在这里仅讨论不同型式的法兰应如何选用，仅供参考。

a. 法兰种类◆结构型式管道法兰按与管子的连接方式分为以下六种基本类型：平焊、对焊法、承插焊、松套、螺纹法兰和整体法兰。

◆密封面型式法兰密封面有全平面、凸台面、凹凸面、榫槽面、环槽面等五种。

◆法兰代号不同的标准其法兰的密封面及型式的名称、代号略有区别。

见表1－1、表1－2。

表1-1 密封面名称及代号对照表平焊法兰：多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊法兰：最常用的一种，它与管子为对焊连接，焊接接头质量比较好，而且法兰的颈部利用锥度过渡，可以承受较苛刻的条件；承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

b.密封面型式的选用：全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。

钢制管法兰(化工标准系列)2004-04-20发布 2004-05-01实施Q/OMHJ003.1-2004发布2目次前言 (Ⅱ)引言 (Ⅳ)1范围 (1)2 规范性引用文件 (1)3公称通径和钢管外径 (1)4 公称压力 (1)5法兰类型 (2)6法兰尺寸 (3)7密封面型式 (6)8密封面尺寸 (6)9法兰材料 (6)10法兰的尺寸公差 (7)11法兰的压力-温度等级 (8)12法兰的螺栓支承面加工 (8)13法兰的焊接接头和坡口尺寸 (8)14法兰的水压试验 (9)15法兰的检验和验收 (9)16法兰的标记 (10)17法兰的包装和钢印标志 (10)18附加技术条件 (11)附录 A 可配合使用的管法兰标准(参考件) (12)I前言在Q/OMHJ003—2004《钢制管法兰》这个总标题下包括以下3个标准：Q/OMHJ003.1—2004 《钢制管法兰(化工标准系列)》Q/OMHJ003.2—2004 《钢制管法兰(国家标准系列)》Q/OMHJ003.3—2004 《钢制管法兰(机械标准系列)》根据国家质量技术监督局颁布的《压力容器安全技术监察规程》（2000年1月1日正式实施）第54条“钢制压力容器管法兰、垫片、紧固件的设计应参照行业标准HG20592~20635的规定”的规定，根据公司的实际情况，为减少钢制管法兰的类型、规格、品种、材料等以及节省设计、采购、制造等时间和成本，制定本标准；本标准由以下5个标准部分组成：HG20592—1997 《钢制管法兰型式、参数（欧洲体系）》HG20593—1997 《板式平焊钢制管法兰（欧洲体系）》HG20603—1997 《钢制管法兰技术条件（欧洲体系）》HG20604—1997 《钢制管法兰压力-温度等级（欧洲体系）》HG20605—1997 《钢制管法兰焊接接头和坡口尺寸（欧洲体系）》由于HG20592~20635—1997标准是参照了ISO7005-1—1992标准和ANSI B16.5—1996标准、DIN2573—1976、DIN2576—1976标准等修订而成的，而本标准是对HG20592~20635—1997标准的选用，因此，本标准也参照了上述标准；本标准参照了《石油化工管道安装设计便查手册》（中国石化出版社，2003年11月第1版）中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容；本标准规定了以下方面的内容：1 钢制管法兰的压力等级PN为(0.25~2.5)MPa；2 钢制管法兰的类型为板式平焊法兰（PL）；3 钢制管法兰公称通径的优选规格尺寸为DN32，40，50，65，80，100，125，150，200，250，300，350，400mm等13种规格以及适用钢管外径有国际通用系列（A）（俗称英制管）和国内沿用系列（B）（俗称公制管）；4 钢制管法兰密封面型式为平面（FF）和突面（RF）两种；5 钢制管法兰密封面尺寸；6 钢制管法兰的材料选用碳素钢和不锈钢两种,并按照国际惯例进行标记；7 钢制管法兰的技术条件和压力-温度等级[钢制管法兰的工作温度为(0~50)°C]；8 钢制管法兰的焊接接头和坡口尺寸；9 钢制管法兰的加工、试验、标记等；10 在特殊情况下，如果选用美洲体系钢制管法兰或上述系列外钢制管法兰的压力等级、类型、密封面型式、规格、参数、材料等，须经部门经理和标准化部经理的同意；I IQ/O M H J003.1-2004本标准由标准化部提出；本标准由标准化部归口；本标准由标准化部负责解释；本标准由刘文平负责起草；本标准是第一次发布。

钢制法兰标准钢制法兰是一种常见的管道连接部件，用于连接管道、阀门、泵和其他设备。

钢制法兰标准是指钢制法兰产品必须符合的一系列规范和要求，以确保其质量和可靠性。

在工业领域，钢制法兰的使用非常广泛，因此对其标准化和规范化显得尤为重要。

首先，钢制法兰标准涉及到产品的材质和制造工艺。

钢制法兰通常采用碳钢、不锈钢等材质制成，而其制造工艺包括锻造、铸造、焊接等多种方式。

标准规定了钢制法兰的材质应符合特定的化学成分和力学性能要求，制造工艺应符合特定的工艺标准，以确保产品的强度、耐久性和安全性。

其次，钢制法兰标准还涉及到产品的尺寸和形状。

标准规定了钢制法兰的公称直径、厚度、孔距、孔径等尺寸参数，以及产品的连接形式、密封面形状等形状要求。

这些尺寸和形状的要求旨在确保钢制法兰与管道、阀门等设备的连接和密封性能，以及在使用过程中的互换性和通用性。

此外，钢制法兰标准还包括产品的表面处理和涂装要求。

由于钢制法兰常常处于潮湿、腐蚀等恶劣环境中工作，因此其表面处理和涂装对于产品的防腐蚀性能至关重要。

标准规定了钢制法兰的表面处理方法、防腐蚀涂层的种类和厚度要求，以确保产品在使用过程中能够具有良好的耐腐蚀性能。

最后，钢制法兰标准还包括产品的检验和验收要求。

标准规定了钢制法兰在出厂前应进行的各项检验项目，包括化学成分分析、力学性能测试、尺寸检测、外观质量检查等，以及验收标准和方法。

这些检验和验收的要求旨在确保产品符合标准规定的质量要求，能够满足用户的需求。

总之，钢制法兰标准是钢制法兰产品质量和性能的保障，对于确保工业设备的安全运行和管道系统的正常运转具有重要意义。

只有严格遵守标准规定，才能生产出质量可靠、性能优良的钢制法兰产品，为工业生产提供坚实的保障。

钢制管法兰标准钢制管法兰是连接管道和管件的重要组成部分，其标准化对于管道工程的安全和可靠运行至关重要。

钢制管法兰标准主要包括法兰的型式、尺寸、连接面形状、连接孔数和孔径、密封面形状、法兰连接螺栓孔的孔径和孔数等内容。

下面将针对钢制管法兰标准进行详细介绍。

首先，钢制管法兰的型式主要包括盲板法兰、对焊法兰、螺纹法兰、法兰对法兰等。

每种型式都有其特定的用途和适用范围，例如盲板法兰适用于管道的封闭或终端处的封闭，对焊法兰适用于焊接连接等。

其次，钢制管法兰的尺寸一般按照国际标准进行设计和制造，常见的尺寸有DN15-DN2000等，其中DN表示法兰的公称直径。

在使用过程中，需要根据具体的管道尺寸和工程要求选择合适的法兰尺寸，以确保连接的稳固和密封性能。

此外，钢制管法兰的连接面形状一般分为凸面、凹面和平面等，其中凸面法兰适用于高压管道连接，凹面法兰适用于低压管道连接，平面法兰适用于一般的管道连接。

而连接孔数和孔径则根据法兰的型式和尺寸进行设计，以确保连接的牢固和稳定。

另外，钢制管法兰的密封面形状一般为平面或凸面，其密封性能直接影响到管道的安全运行。

因此，在选择和安装法兰时，需要严格按照标准要求进行操作，以确保密封性能达到要求。

最后，法兰连接螺栓孔的孔径和孔数也是钢制管法兰标准中的重要内容，一般根据法兰的型式和尺寸进行设计，以确保连接的牢固和稳定。

总的来说，钢制管法兰标准是管道工程中不可或缺的重要组成部分，其标准化设计和制造对于管道的安全运行至关重要。

在选择和使用钢制管法兰时，需要严格按照标准要求进行操作，以确保连接的稳固和密封性能达到要求。

希望本文能够对钢制管法兰标准有所帮助，谢谢阅读！。

8字法兰标准
8字法兰标准指的是国家标准GB/T9112-2010，也称为钢制管法兰标准。

这个标准规定了钢制管法兰的尺寸、压力等级、连接方式和垫片类型等要求，是工业管道中常用的法兰标准之一。

在8字法兰标准中，法兰的直径和压力等级是按照标准规定的范围进行选择的，法兰的连接方式有螺纹连接、焊接和法兰连接等几种方式，垫片类型则包括金属垫片和非金属垫片两种。

此外，8字法兰标准还规定了法兰的密封面形式和尺寸，以确保法兰的密封性能。

同时，标准中还对法兰的材料、加工要求、检验和试验等方面进行了规定，以确保法兰的质量和可靠性。

总之，8字法兰标准是一种广泛应用于工业管道的标准，其目的是为了保证管道连接的可靠性和安全性。

浅谈工业管道安装中法兰选用的几点体会摘要：法兰是压力管道的组成件之一，法兰的质量对压力管道安装质量的安全有一定影响。

本文就一起压力管道安装监检中法兰选用错误的案例与大家共享。

关键词：压力管道元件法兰公称压力安装监检一、概述法兰是压力管道重要的组成元件之一，它是管子与管子或其他管道组成件相互连接的元件。

《压力管道安全技术监察规程》-工业管道（以下简称《管规》）第三条规定：压力管道组成件是用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置等。

《压力管道安全技术监察规程》第五十二条规定：压力管道的法兰、垫片、紧固件的设计应当遵照HG 20592～HG 20635——1997《钢制管法兰、垫片、紧固件》等相关标准的规定。

二、法兰标准现状国际上管法兰标准主要有两个体系，一个是以欧盟EN为代表的欧洲管法兰标准体系（公称压力采用PN表示）；另一个是以美国ASME为代表的美洲管法兰标准体系（公称压力采用Class表示）。

欧洲管法兰标准体系和美洲管法兰标准体系是两个不同的且不能互换的管法兰标准体系。

此外，还有日本JIS管法兰（公称压力采用K表示）标准体系，但在我国石油化工装置中不多用，仅用于公用管道工程。

欧洲体系法兰标准和美洲体系法兰标准都是以英制管为对象，但公称压力等不同，相互交叉也有重复，连接尺寸完全不同，无法互配。

以公称压力等级为例，两个体系不同的压力等级划分如上表1所示。

HG 20592~20635《钢制管法兰、垫片、紧固件》是一套按欧洲体系和美洲体系分别编制的管法兰标准，体系清晰、使用操作性强，包括了欧洲体系的英制管和公制管以及美洲体系的英制管的使用。

在编制上参照ISO 7005-1（I992）、ISO 7483 :1991和ASME B16. 5等标准。

自发布以来，已在化工、炼油、冶金、电力、轻工、医药、化纤等行业部门的配管、设备专业广泛使用，经历了多年生产实践的检验，具有成熟的工程使用经验，满足了工程建设的需要。
