介绍几种数控车床的常用夹具

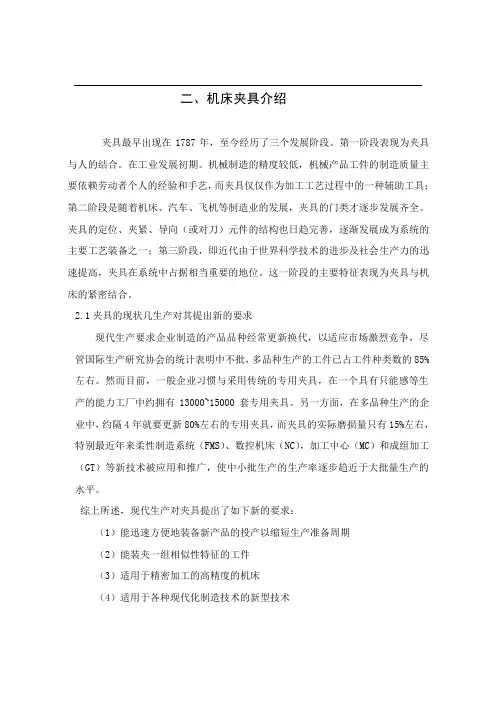

二、机床夹具介绍夹具最早出现在1787年，至今经历了三个发展阶段。

第一阶段表现为夹具与人的结合。

在工业发展初期。

机械制造的精度较低，机械产品工件的制造质量主要依赖劳动者个人的经验和手艺，而夹具仅仅作为加工工艺过程中的一种辅助工具；第二阶段是随着机床、汽车、飞机等制造业的发展，夹具的门类才逐步发展齐全。

夹具的定位、夹紧、导向（或对刀）元件的结构也日趋完善，逐渐发展成为系统的主要工艺装备之一；第三阶段，即近代由于世界科学技术的进步及社会生产力的迅速提高，夹具在系统中占据相当重要的地位。

这一阶段的主要特征表现为夹具与机床的紧密结合。

2.1夹具的现状几生产对其提出新的要求现代生产要求企业制造的产品品种经常更新换代，以适应市场激烈竞争，尽管国际生产研究协会的统计表明中不批，多品种生产的工件已占工件种类数的85%左右。

然而目前，一般企业习惯与采用传统的专用夹具，在一个具有只能感等生产的能力工厂中约拥有13000~15000套专用夹具。

另一方面，在多品种生产的企业中，约隔4年就要更新80%左右的专用夹具，而夹具的实际磨损量只有15%左右，特别最近年来柔性制造系统（FMS）、数控机床（NC），加工中心（MC）和成组加工（GT）等新技术被应用和推广，使中小批生产的生产率逐步趋近于大批量生产的水平。

综上所述，现代生产对夹具提出了如下新的要求：（1）能迅速方便地装备新产品的投产以缩短生产准备周期（2）能装夹一组相似性特征的工件（3）适用于精密加工的高精度的机床（4）适用于各种现代化制造技术的新型技术（5）采用液压汞站等为动力源的高效夹紧装置，进一步提高劳动生产率2.2现代夹具的发展发向现代夹具的发展方向表现为精密化、高效化、柔性化、标准化等四个方面：1、精密化随着机械产品精度的日益提高，势必也相应提高对其精度要求。

精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度可达正负0.1，用于精密车削的高精度三爪卡盘，其定心精度为5um，又如用于轴承套圈磨削的电磁无心夹具，工件的圆读可达0.2~0.5um。

数控车床后拉夹头尺寸定义下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!数控车床后拉夹头是数控车床上常用的夹具，用于夹紧工件以进行加工。

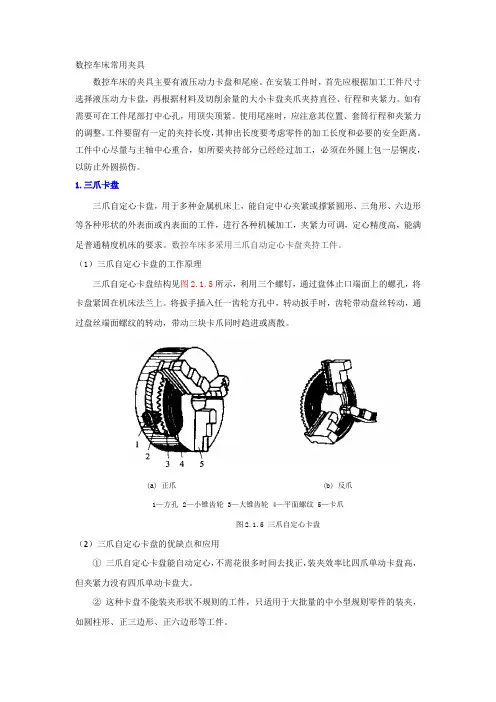

数控车床常用夹具数控车床的夹具主要有液压动力卡盘和尾座。

在安装工件时，首先应根据加工工件尺寸选择液压动力卡盘，再根据材料及切削余量的大小卡盘夹爪夹持直径、行程和夹紧力。

如有需要可在工件尾部打中心孔，用顶尖顶紧。

使用尾座时，应注意其位置、套筒行程和夹紧力的调整。

工件要留有一定的夹持长度，其伸出长度要考虑零件的加工长度和必要的安全距离。

工件中心尽量与主轴中心重合，如所要夹持部分已经经过加工，必须在外圆上包一层铜皮，以防止外圆损伤。

1.三爪卡盘三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。

数控车床多采用三爪自动定心卡盘夹持工件。

（1）三爪自定心卡盘的工作原理三爪自定心卡盘结构见图2.1.5所示，利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。

将扳手插入任一齿轮方孔中，转动扳手时，齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。

(a) 正爪 (b) 反爪1—方孔 2—小锥齿轮 3—大锥齿轮 4—平面螺纹 5—卡爪图2.1.5 三爪自定心卡盘（2）三爪自定心卡盘的优缺点和应用①三爪自定心卡盘能自动定心，不需花很多时间去找正，装夹效率比四爪单动卡盘高，但夹紧力没有四爪单动卡盘大。

②这种卡盘不能装夹形状不规则的工件，只适用于大批量的中小型规则零件的装夹，如圆柱形、正三边形、正六边形等工件。

③用正爪装夹工件时，工件直径不能太大，一般卡爪伸出卡盘圆周不超过卡爪长度的1/3，否则卡爪跟平面螺纹只有2～3牙啮合，受力时容易使卡爪上的螺纹碎裂。

所以装夹大直径工件时用反爪装夹工件车削。

（3）三爪自定心卡盘安装工件注意事项①在精加工时，虽然可以自定心，但为保证同轴度仍需要找正。

②在加工较长工件时，必须使用后顶尖，以防止由于刚性不足引起晃动。

③为防止夹伤工件，装夹已加工表面时应垫铜皮。

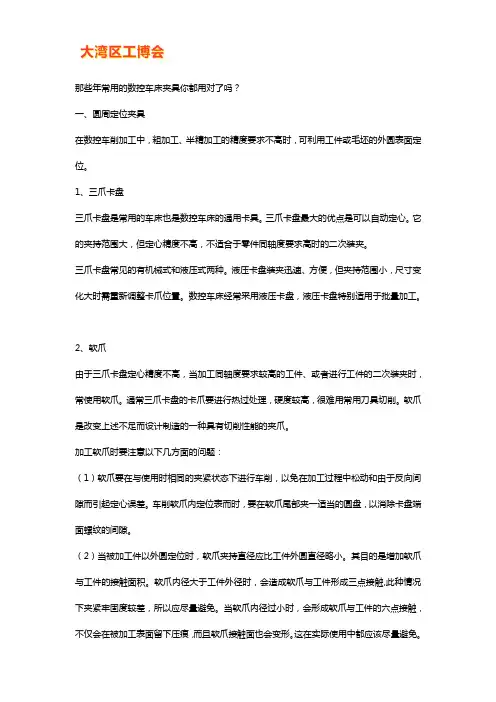

那些年常用的数控车床夹具你都用对了吗？一、圆周定位夹具在数控车削加工中，粗加工、半精加工的精度要求不高时，可利用工件或毛坯的外圆表面定位。

1、三爪卡盘三爪卡盘是常用的车床也是数控车床的通用卡具。

三爪卡盘最大的优点是可以自动定心。

它的夹持范围大，但定心精度不高，不适合于零件同轴度要求高时的二次装夹。

三爪卡盘常见的有机械式和液压式两种。

液压卡盘装夹迅速、方便，但夹持范围小，尺寸变化大时需重新调整卡爪位置。

数控车床经常采用液压卡盘，液压卡盘特别适用于批量加工。

2、软爪由于三爪卡盘定心精度不高，当加工同轴度要求较高的工件、或者进行工件的二次装夹时，常使用软爪。

通常三爪卡盘的卡爪要进行热过处理，硬度较高，很难用常用刀具切削。

软爪是改变上述不足而设计制造的一种具有切削性能的夹爪。

加工软爪时要注意以下几方面的问题：（1）软爪要在与使用时相同的夹紧状态下进行车削，以免在加工过程中松动和由于反向间隙而引起定心误差。

车削软爪内定位表而时，要在软爪尾部夹一适当的圆盘，以消除卡盘端面螺纹的间隙。

（2）当被加工件以外圆定位时，软爪夹持直径应比工件外圆直径略小。

其目的是增加软爪与工件的接触面积。

软爪内径大于工件外径时，会造成软爪与工件形成三点接触,此种情况下夹紧牢固度较差，所以应尽量避免。

当软爪内径过小时，会形成软爪与工件的六点接触，不仅会在被加工表面留下压痕，而且软爪接触面也会变形。

这在实际使用中都应该尽量避免。

软爪有机械式和液压式两种。

软爪常用于加工同轴度要求较高的工件的二次装夹。

3、卡盘加顶尖在车削质量较大的工件时，一般工件的一端用卡盘夹持，另一端用后顶尖支撑。

为了防止工件由于切削力的作用而产生的轴向位移，必须在卡盘内装一限位支撑，或者利用工件的台阶面进行限位。

此种装夹方法比较安全可靠，能够承受较大的轴向切削力，安装刚性好，轴向定位准确，所以在数控车削加工中应用较多。

4、芯轴和弹簧芯轴当工件用已加工过的孔作为定位基准时，可采用芯轴装夹。

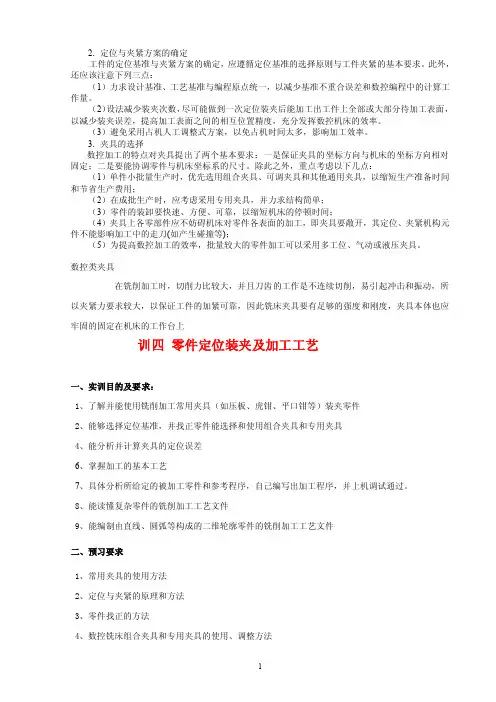

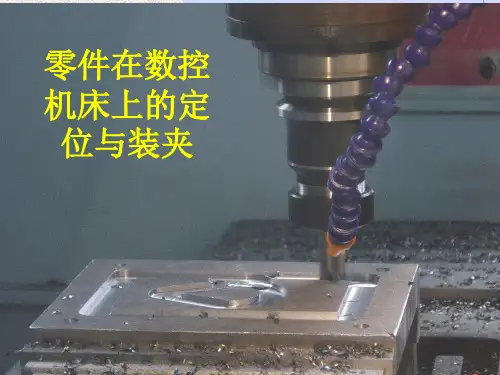

2. 定位与夹紧方案的确定工件的定位基准与夹紧方案的确定，应遵循定位基准的选择原则与工件夹紧的基本要求。

此外，还应该注意下列三点：（1）力求设计基准、工艺基准与编程原点统一，以减少基准不重合误差和数控编程中的计算工作量。

（2）设法减少装夹次数，尽可能做到一次定位装夹后能加工出工件上全部或大部分待加工表面，以减少装夹误差，提高加工表面之间的相互位置精度，充分发挥数控机床的效率。

（3）避免采用占机人工调整式方案，以免占机时间太多，影响加工效率。

3. 夹具的选择数控加工的特点对夹具提出了两个基本要求：一是保证夹具的坐标方向与机床的坐标方向相对固定；二是要能协调零件与机床坐标系的尺寸。

除此之外，重点考虑以下几点：（1）单件小批量生产时，优先选用组合夹具、可调夹具和其他通用夹具，以缩短生产准备时间和节省生产费用；（2）在成批生产时，应考虑采用专用夹具，并力求结构简单；（3）零件的装卸要快速、方便、可靠，以缩短机床的停顿时间；（4）夹具上各零部件应不妨碍机床对零件各表面的加工，即夹具要敞开，其定位、夹紧机构元件不能影响加工中的走刀(如产生碰撞等)；（5）为提高数控加工的效率，批量较大的零件加工可以采用多工位、气动或液压夹具。

数控类夹具在铣削加工时，切削力比较大，并且刀齿的工作是不连续切削，易引起冲击和振动，所以夹紧力要求较大，以保证工件的加紧可靠，因此铣床夹具要有足够的强度和刚度，夹具本体也应牢固的固定在机床的工作台上训四零件定位装夹及加工工艺一、实训目的及要求：1、了解并能使用铣削加工常用夹具（如压板、虎钳、平口钳等）装夹零件2、能够选择定位基准，并找正零件能选择和使用组合夹具和专用夹具4、能分析并计算夹具的定位误差6、掌握加工的基本工艺7、具体分析所给定的被加工零件和参考程序，自己编写出加工程序，并上机调试通过。

8、能读懂复杂零件的铣削加工工艺文件9、能编制由直线、圆弧等构成的二维轮廓零件的铣削加工工艺文件二、预习要求1、常用夹具的使用方法2、定位与夹紧的原理和方法3、零件找正的方法4、数控铣床组合夹具和专用夹具的使用、调整方法5、专用夹具的使用方法6、夹具定位误差的分析与计算方法7、装夹辅具的设计与制造方法8、数控加工工艺知识9、数控加工工艺文件的制定方法10、复杂零件数控加工工艺的制定掌握夹具的分类、组成和作用，了解各典型夹具的结构和功能。

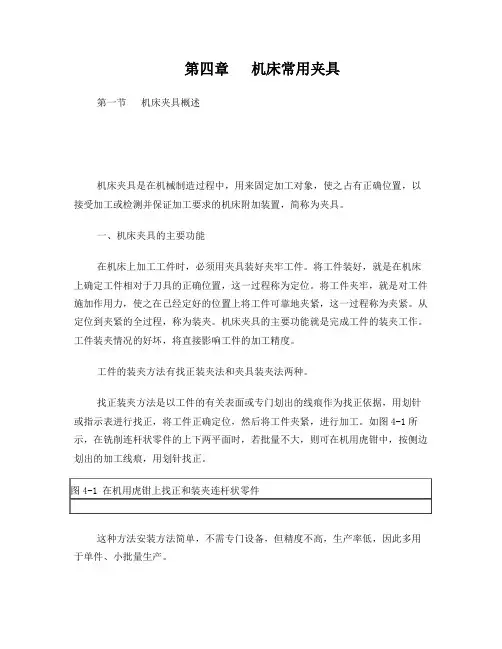

第四章机床常用夹具第一节机床夹具概述机床夹具是在机械制造过程中，用来固定加工对象，使之占有正确位置，以接受加工或检测并保证加工要求的机床附加装置，简称为夹具。

一、机床夹具的主要功能在机床上加工工件时，必须用夹具装好夹牢工件。

将工件装好，就是在机床上确定工件相对于刀具的正确位置，这一过程称为定位。

将工件夹牢，就是对工件施加作用力，使之在已经定好的位置上将工件可靠地夹紧，这一过程称为夹紧。

从定位到夹紧的全过程，称为装夹。

机床夹具的主要功能就是完成工件的装夹工作。

工件装夹情况的好坏，将直接影响工件的加工精度。

工件的装夹方法有找正装夹法和夹具装夹法两种。

找正装夹方法是以工件的有关表面或专门划出的线痕作为找正依据，用划针或指示表进行找正，将工件正确定位，然后将工件夹紧，进行加工。

如图4-1所示，在铣削连杆状零件的上下两平面时，若批量不大，则可在机用虎钳中，按侧边划出的加工线痕，用划针找正。

图4-1 在机用虎钳上找正和装夹连杆状零件这种方法安装方法简单，不需专门设备，但精度不高，生产率低，因此多用于单件、小批量生产。

夹具装夹方法是靠夹具将工件定位、夹紧，以保证工件相对于刀具、机床的正确位置。

图4-2所示为铣削连杆状零件的上下两平面所用的铣床夹具。

这是一个双位置的专用铣床夹具。

毛坯先放在I位置上铣出第一端面（A面），然后将此工件翻过来放入II位置铣出第二端面（B面）。

夹具中可同时装夹两个工件。

图4-3所示为专供加工轴套零件上φ6H9径向孔的钻床夹具。

工件以内孔及其端面作为定位基准，通过拧紧螺母将工件牢固地压在定位元件上。

通过以上实例分析，可知用夹具装夹工件的方法有以下几个特点：1）工件在夹具中的正确定位，是通过工件上的定位基准面与夹具上的定位元件相接触而实现的。

因此，不再需要找正便可将工件夹紧。

2）由于夹具预先在机床上已调整好位置（也有在加工过程中再进行找正的），因此，工件通过夹具对于机床也就占有了正确的位置。

夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。

在金属切削机床上使用的夹具统称为机床夹具。

在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着工件加工的精度、劳动生产率和产品的制造成本等。

机床夹具的种类繁多，可以从不同的角度对机床夹具进行分类。

常用的分类方法有以下几种。

（１）按夹具的使用特点分类根据夹具在不同生产类型中的通用特性，机床夹具可分为通用夹具、专用夹具、可调夹具、组合夹具和拼装夹具五大类。

通用夹具已经标准化的可加工一定范围内不同工件的夹具，称为通用夹具，其结构、尺寸已规格化，而且具有一定通用性，如三爪自定心卡盘、机床用平口虎钳、四爪单动卡盘、台虎钳、万能分度头、顶尖、中心架和磁力工作台等。

这类夹具适应性强，可用于装夹一定形状和尺寸范围内的各种工件。

这些夹具已作为机床附件由专门工厂制造供应，只需选购即可。

其缺点是夹具的精度不高，生产率也较低，且较难装夹形状复杂的工件，故一般适用于单件小批量生产中。

②专用夹具专为某一工件的某道工序设计制造的夹具，称为专用夹具。

在产品相对稳定、批量较大的生产中，采用各种专用夹具，可获得较高的生产率和加工精度。

专用夹具的设计周期较长、投资较大。

专用夹具一般在批量生产中使用。

除大批大量生产之外，中小批量生产中也需要采用一些专用夹具，但在结构设计时要进行具体的技术经济分析。

③可调夹具某些元件可调整或更换，以适应多种工件加工的夹具，称为可调夹具。

可调夹具是针对通用夹具和专用夹具的缺陷而发展起来的一类新型夹具。

对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。

它一般又可分为通用可调夹具和成组夹具两种。

前者的通用范围比通用夹具更大；后者则是一种专用可调夹具，它按成组原理设计并能加工一族相似的工件，故在多品种，中、小批量生产中使用有较好的经济效果。

④组合夹具采用标准的组合元件、部件，专为某一工件的某道工序组装的夹具，称为组合夹具。

数控加工夹具可分为常规夹具和模块化夹具两大类。

模块化夹具是发展方向。

发展模块化夹具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高夹具的标准化和合理化的程度；提高夹具的管理及柔性加工的水平；扩大夹具的利用率，充分发挥夹具的性能；有效地消除夹具测量工作的中断现象，可采用线外预调。

事实上，由于模块夹具的发展，数控夹具已形成了三大系统，即车削夹具系统、钻削夹具系统和镗铣夹具系统。

一、数控夹具的分类1、从结构上可分为（1）整体式（2）镶嵌式可分为焊接式和机夹式。

机夹式根据刀体结构不同，分为可转位和不转位；（3）减振式当夹具的工作臂长与直径之比较大时，为了减少夹具的振动，提高加工精度，多采用此类夹具；（4）内冷式切削液通过刀体内部由喷孔喷射到夹具的切削刃部；（5）特殊型式如复合夹具、可逆攻螺纹夹具等。

2、从制造所采用的材料上可分为（1）高速钢夹具高速钢通常是型坯材料，韧性较硬质合金好，硬度、耐磨性和红硬性较硬质合金差，不适于切削硬度较高的材料，也不适于进行高速切削。

高速钢夹具使用前需生产者自行刃磨，且刃磨方便，适于各种特殊需要的非标准夹具。

（2）硬质合金夹具硬质合金刀片切削性能优异，在数控车削中被广泛使用。

硬质合金刀片有标准规格系列产品，具体技术参数和切削性能由夹具生产厂家提供。

硬质合金刀片按国际标准分为三大类：P类，M类，K类。

P类--适于加工钢、长屑可锻铸铁（相当于我国的YT类）M类--适于加工奥氏体不锈钢、铸铁、高锰钢、合金铸铁等（相当于我国的YW类）M-S类--适于加工耐热合金和钛合金K类--适于加工铸铁、冷硬铸铁、短屑可锻铸铁、非钛合金（相当于我国的YG类）K-N类--适于加工铝、非铁合金K-H类--适于加工淬硬材料（3）陶瓷夹具（4）立方氮化硼夹具（5）金刚石夹具3、从切削工艺上可分为（1）车削夹具分外圆、内孔、外螺纹、内螺纹，切槽、切端面、切端面环槽、切断等。

1、铣床和夹具的概念铣床指主要用铣刀在工件上加工各种表面的机床。

通常以铣刀旋转运动为主运动，工件和铣刀的配合移动为进给运动。

它可以加工平面、垂直面、斜面、各种沟槽或成型面，如果配一些附件（如分度头）也可以加工螺旋槽，凸轮、成型面等。

夹具是在机械制造过程中，用来固定加工对象，使之固定在正确的位置，以接受加工或检测并保证加工要求的机床附加装置，简称为夹具。

在我们实际生产中夹具的作用是将工件定位，以使加工工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧[1]。

2、夹具在铣床上的作用夹具是在机床机械制造过程中，用来固定加工产品，使之固定在正确的位置，以接受加工或检测的机床附加装置，简称为夹具。

在我们实际生产中夹具的作用是将工件定位，以使加工工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。

在机床上加工工业零件的时候，必须用夹具装好固定所要加工工件。

将工件装好，就是在机床上确定工件相对于刀具的正确位置，这一过程称为定位。

将工件夹紧，就是对工件施加作用力，使之在已经定规定好的位置上将工件可靠地固定，这一过程称为夹紧。

从定位到夹紧的全过程，称为装夹。

铣床夹具的主要功能就是完成工件的装夹固定工作。

工件装夹情况的好坏，将直接影响工件的加工精度[2]。

3、设计要点为提高铣床夹具在机床上安装的稳固性，减轻其断续切削可能引起的振动造成的松动，夹具体不仅要有足够的坚固度和强度，其高度和宽度比例也应合适，一般有H/B≤1～1.20，以降低夹具重心，使加工工件的表面尽量靠近工作台面。

此外，还要合理地调整好加强筋和耳座。

若夹具整体宽度较宽，可在夹具的同一侧设置两个与铣床工作台T形槽间等距的耳座；对重型铣床夹具，夹具体两端还应设置吊装孔或吊环等以便搬运[3]。

除机床整体设计需注意的方面之外还需要注意一下几点：1．定向键的设计定向键也就是夹具的定位键，安装在夹具底面的纵向槽中，一般为两个，安在同一条直线上，其距离越远，导向精确程度越高，用螺钉紧固在夹具体上，定向键通过与铣床工作台上的形槽配合以确定夹具在机床上的正确位置；除此之外还能承受部分切削扭矩，同时可以减轻夹紧螺栓的负荷，使夹具的本身更具有稳定性，因此平面夹具及有些专用的钻镗床夹具也常使用。

车床的夹具主要是指安装在车床主轴上的夹具，这类夹具和机床主轴相连接并带动工件一起随主轴旋转。

车床类夹具主要分成两大类：各种卡盘，适用于盘类零件和短轴类零件加工的夹具；中心孔、顶尖定心定位安装工件的夹具，适用于长度尺寸较大或加工工序较多的轴类零件。

数控车削加工要求夹具应具有较高的定位精度和刚性，结构简单、通用性强，便于在机床上安装夹具及迅速装卸工件、自动化等特性。

一、各种卡盘夹具在数控车床加工中，大多数情况是使用工件或毛坯的外圆定位，以下几种夹具就是靠圆周来定位的夹具。

1．三爪卡盘⑴三爪卡盘特点三爪卡盘(如图1所示)，是最常用的车床通用卡具，三爪卡盘最大的优点是可以自动定心，夹持范围大，装夹速度快，但定心精度存在误差，不适于同轴度要求高的工件的二次装夹。

为了防止车削时因工件变形和振动而影响加工质量，工件在三爪自定心卡盘中装夹时，其悬伸长度不宜过长。

如：工件直径≤30mm，其悬伸长度不应大于直径的3倍；若工件直径>30mm，其悬伸长度不应大于直径的4倍。

同时也可避免工件被车刀顶弯、顶落而造成打刀事故。

⑵卡爪 CNC车床有两种常用的标准卡盘卡爪，是硬卡爪和软卡爪，见图2所示。

图2 三爪自定心卡盘的硬卡爪和软卡爪当卡爪夹持在未加工面上，如，铸件或粗糙棒料表面，需要大的夹紧力时，使用硬卡爪；通常为保证刚度和耐磨性，硬卡爪要进行热处理，硬度较高。

当需要减小两个或多个零件直径跳动偏差，以及在已加工表而不希望有夹痕时，则应使用软卡爪。

软卡爪通常用低碳钢制造，软爪在使用前，为配合被加工工件，要进行镗孔加工。

软爪装夹的最大特点是工件虽经多次装夹仍能保持一定的位置精度。

大大缩短了工件的装夹校正时间。

在车削软爪或每次装卸零件时，应注意固定使用同一扳手方孔，夹紧力也要均匀一致，改用其他扳手方孔或改变夹紧力的大小，都会改变卡盘平面螺纹的移动量，从而影响装夹后的定位精度。

2．液压动力卡盘三爪卡盘常见的有机械式和液压式两种。
