(完整word版)机械制造工艺学实验指导书最新

目录实验一、机械加工工艺规程设计观摩实践 (3)实验二、机床夹具的设计观摩实践 (4)实验三、机床刚度的测定 (5)实验四、加工误差的统计分析 (10)实验五、机器装配工艺过程设计实验 (14)实验六、机械制造工艺理论和技术的发展观摩实践 (15)实验一、机械加工工艺规程设计观摩实践（2学时）一、实践目的了解工艺规程在生产实践中的作用；掌握高效自动化加工机床和普通机床的加工特点和应用场合。

二、实践环境机械加工车间，包括通用机床加工环境和高效自动化机床加工环境及其典型的工艺规程。

三．实践要求1、学生在观摩实践之前，应复习或预习教材或课堂笔记上的相关内容，带着若干相关问题在实践中求答案。

2、学生在实践中要做好记录，按实践内容认真整理并写出实践报告。

四、观摩实践内容1、通过观摩，掌握机械加工工艺规程的几种格式，分别适用于什么场合？2、通过观摩，分析对于不同生产类型，工艺特点有何不同？3、通过观摩，总结分析高效自动化加工机床和普通机床的加工的工艺规程有何不同？4、通过观摩，总结工艺规程在生产实践中的作用。

5、对实践有何感想和建议？五、考核方式与评分办法由实验指导教师给出学生实验成绩（优、良、中、及、差），其中差为不及格。

实验报告占70%，实验过程占30%。

实验二、机床夹具设计观摩实践（2学时）一、实验目的了解常用通用和专用机床夹具的结构、组成及工作原理，并能够根据需要设计夹具。

二．实验所用设备或模型1、三爪卡盘、四爪卡盘、虎钳等通用夹具。

2、典型车夹具、铣夹具、钻夹具等专用夹具模型各一套。

3、普通卧式车床一台、铣床一台、摇臂钻床一台。

三．要求1、学生在观摩实践之前，应复习或预习教材或课堂笔记上的相关内容，带着若干相关问题在实践中求答案。

2、学生在实践中要做好记录，要按实践内容认真整理并写出实践报告。

四、观摩实践内容(1)通过观摩，分析通用夹具和专用夹具的特点。

(2) 通过观摩，分析车床夹具结构主要由哪几部分组成?，与车床如何联接？（3）通过观摩，分析钻模结构主要由哪几部分组成? 观摩中见到的钻套结构形式有哪几种？各有何特点?(4)通过实物观摩，分析车床夹具结构主要由哪几部分组成?(5)实物观摩中见到的哪些夹具设有对刀装置，以结构示意图的形式表示对刀装置结构特点，指出对刀工作面，如何减少对刀过程中对刀块工作面的磨损?五、考核方式与评分办法由实验指导教师给出学生实验成绩（优、良、中、及、差），其中差为不及格。

机械制造工艺学实验指导书最新(精)《机械制造技术》实验指南汕头职业技术学院机电工程系二月XXXX记录实验1刀具角度认知实验2切削参数选择实验3实验4实验5实验6实验7实验8切削刃磨削轴类零件加工工艺设计工艺尺寸链分析专用夹具方案设计加工精度统计分析机械装配精度及保证装配精度的方法1 实验了解车刀2的基本结构。

了解车刀几何参数二、实验原理和方法1。

车刀结构(三面两刃一尖)图1车刀结构2。

常用车刀角度(前角、后角、辅助后角、主偏角、辅助偏角和刀片倾角)图2车刀角度3。

实验仪器和材料1。

圆柱形车刀数量24，实验步骤1。

对比图1，理解并记住“三面两棱一尖”及其位置和结构特征，学生们互相提问2。

根据图2，了解并掌握车刀常用的6个角度(前角、后角、辅助后角、主偏角、辅助偏角和刀片倾角)。

五、实验要求要求每个学生画出常用角度的车刀，并画在作业(或实验报告)上思考1，粗车外圆，如何选择刀具角度？3实验2切削参数的选择1、实验目的1。

掌握切削参数的概念3元素2。

理解和掌握切削3要素与切削质量的关系2、切削3要素的实验原理和方法切削速度vc:主运动的线速度，单位磨削速度为m/s，其它加工的切削速度为m/min，当主运动为旋转运动时，切削速度的计算公式为Vc？πdn 1000进给f:工件或刀具每旋转一周，刀具和工件沿进给方向的相对位移单位为mm/r反向切削量asp:工件的加工表面和待加工表面之间的垂直距离(在垂直于基点工作平面的方向上测量的主切削刃和工件交叉表面之间的瞬时接触长度的大小)。

3.实验步骤播放数控铣削各工序的切削参数视频1粗加工切削参数视频2半精加工切削参数视频3精加工切削参数视频4实验要求学习分析不同加工阶段并讨论切削参数的选择五、思考1，在考虑刀具耐用度和加工质量的前提下，如何合理选择三要素的切削参数？4实验3车削刃磨削1，实验目的1。

加深对车刀几何参数的理解和掌握。

掌握车削刃磨削的基本操作规范2、实验原理和方法1。

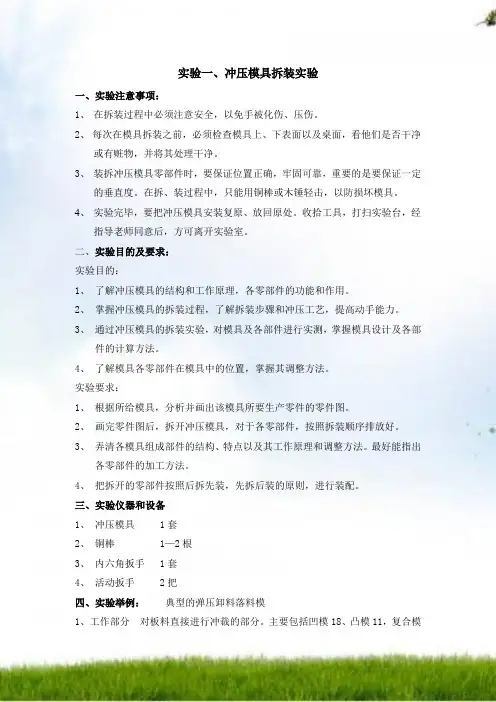

实验一、冲压模具拆装实验一、实验注意事项：1、在拆装过程中必须注意安全，以免手被化伤、压伤。

2、每次在模具拆装之前，必须检查模具上、下表面以及桌面，看他们是否干净或有赃物，并将其处理干净。

3、装拆冲压模具零部件时，要保证位置正确，牢固可靠，重要的是要保证一定的垂直度。

在拆、装过程中，只能用铜棒或木锤轻击，以防损坏模具。

4、实验完毕，要把冲压模具安装复原、放回原处。

收拾工具，打扫实验台，经指导老师同意后，方可离开实验室。

二、实验目的及要求：实验目的：1、了解冲压模具的结构和工作原理，各零部件的功能和作用。

2、掌握冲压模具的拆装过程，了解拆装步骤和冲压工艺，提高动手能力。

3、通过冲压模具的拆装实验，对模具及各部件进行实测，掌握模具设计及各部件的计算方法。

4、了解模具各零部件在模具中的位置，掌握其调整方法。

实验要求：1、根据所给模具，分析并画出该模具所要生产零件的零件图。

2、画完零件图后，拆开冲压模具，对于各零部件，按照拆装顺序排放好。

3、弄清各模具组成部件的结构、特点以及其工作原理和调整方法。

最好能指出各零部件的加工方法。

4、把拆开的零部件按照后拆先装，先拆后装的原则，进行装配。

三、实验仪器和设备1、冲压模具 1套2、铜棒 1—2根3、内六角扳手 1套4、活动扳手 2把四、实验举例：典型的弹压卸料落料模1、工作部分对板料直接进行冲裁的部分。

主要包括凹模18、凸模11，复合模用的凸凹模，以及固定板7、垫板6等。

2、定位、送料装置这部分装置主要作用是使条料或单个毛坯在模具上进行定位，引导条料前进，保证条料每前进一步刚好等于一个步距。

常用的定位、送料元件有导料板22，挡料销23、定位板、侧刃、承料板19等。

3、卸料装置卸料装置的主要作用是将卡在凸模上、凹模内的料卸下、推出，使冲裁得以继续进行。

常用的卸料元件有卸料板13、卸料螺钉9、橡皮10及顶板、推板打棒、打杆、顶杆等。

4、模架模架的作用是将模具的各个零件连接成一个整体，并和冲床连接，同时引导凸模平稳地运动。

《机械制造工艺学》实验指导书学院：机械工程与自动化学院所在系：机械工程系适用专业：机械设计制造及其自动化编写人：中北大学机械工程系2010年11月实验一：刚度实验一．实验目的1.了解机床（包括夹具）—工件—刀具所组成的工艺系统是一弹性系统；2.了解机床刚度对加工精度的影响；3.熟悉机床动刚度的测定方法；4.巩固和验证所学工艺系统刚度和误差复映的概念。

二．实验设备与仪器1.机床：普通车床， C620-1，Φ400⨯1000。

2.刀具：外圆车刀，硬质合金，角度 K r =45°,r 0=10°,λs =0°。

3.千分尺规格：（150～175mm ，175～200mm ）。

4.毛坯材料：45号钢。

5.切削用量：主轴转速600转/分，进给量0.1mm/转，双边余量2.7mm 。

4.三盘刚度测定装置。

三．实验内容用动载荷测定法确定机床部件刚度。

四．实验原理设机床的刚性较差，刀具、工件刚度很大（变形忽略），根据课堂上讲述切削力作用点位置的变化对加工精度的影响所得出的公式，1111k k k k =++22尾系刀架主L-x x （）（）L L得出111x=0k k k =+系1刀架主当时， （1） L 11111x=()24k k k k =++尾系2刀架主当时， （2）111x=L k k k =+尾系3刀架当时， （3） 联立以上三式，得111112(3)2k k k k =-++主系2系1系3 （4） 111112()2k k k k =-+刀架系2系1系3（5）111112(3)2k k k k =-++尾系2系1系3（6） 根据误差复映系数公式y1212k y p p F F a a ε-=-系， （7）根据切削原理 （8）式中：y zF F λ=——比例系数，与刀具几何形状、切削用量、刀具磨损等有关，一般来说0.3~0.5λ=，本实验取0.4λ=Z F C ——切削系数，与刀具几何参数及切削条件有关的系数，陶乾《金属切削原理》介绍214Z F C =8.9⨯。

机械制造工艺学课程设计指导书1. 引言机械制造工艺学是机械工程专业的重要课程之一，旨在培养学生掌握机械制造工艺的基本理论和实践技能。

本课程设计指导书旨在指导学生进行相关课程设计，并帮助学生理解和应用机械制造工艺学的知识。

2. 课程设计目标本课程设计旨在达到以下目标：•理解机械制造工艺学的基本概念和原理；•能够应用机械制造工艺学的知识解决实际问题；•锻炼学生的分析和创新能力；•培养学生的团队合作和沟通能力。

3. 设计内容本课程设计主要包括以下内容：3.1 总体设计要求在课程设计过程中，学生需要完成以下任务：•确定设计主题和目标；•分析和选择适合的机械制造工艺；•进行设计方案的制定和优化；•完成相应的实验和测试；•撰写设计报告和进行总结。

3.2 详细设计内容本课程设计的详细内容包括但不限于以下方面：•机械制造工艺学的基本概念和原理；•材料的机械加工性质和选择；•机械加工过程中的刀具选择和切削力分析；•机械加工中的工艺参数优化；•确定合适的加工工艺流程；•制定整体的机械加工方案；•进行加工实验和测试；•分析实验结果，评估设计方案的可行性和可靠性；•撰写设计报告并进行总结。

4. 设计要求和评分标准4.1 设计要求学生在完成课程设计时，需要满足以下要求：•深入理解机械制造工艺学的基本知识；•综合应用机械制造工艺学的知识解决实际问题；•设计方案合理，达到预期的设计目标；•实验和测试结果准确可靠；•撰写设计报告规范、详尽、清晰。

4.2 评分标准课程设计的评分将根据以下方面来进行评估：•设计思路和方法的合理性（30%）；•设计方案的完整性和创新性（30%）；•实验和测试结果的准确性和可靠性（20%）；•设计报告的质量和完整性（20%）。

5. 实施计划本课程设计的实施计划如下：•第1周：确定课程设计主题和目标；•第2-3周：学生进行相关理论学习，并进行初步方案制定；•第4-6周：学生进行实际实验和测试，并进行数据分析；•第7-8周：学生完成设计报告的撰写和总结。

机械制造工艺学课程设计指导书机械制造工艺学课程设计指导书目录1 机械制造工艺学课程设计指导概述 (2)1． 1 设计的目的和要求 (2)1． 2 设计的内容和步骤 (2)1． 3 设计注意事项 (3)1． 4 进度与时间安排 (4)1． 5 设计成绩的考核 (4)1． 6 设计参考资料 (4)2 机械加工工艺规程设计 (5)2． 1 设计工艺规程的基本要求 (5)2． 2 设计工艺规程的原始资料 (5)2． 3 设计工艺规程的内容及步骤 (5)3 夹具设计 (17)3． 1 概述 (17)3． 2 夹具设计方法 (17)3． 3 夹具公差和技术要求的制订 (24)4课程设计实例……………………………………………………………………375附录…………………………………………………………………… (47)5． 1 附录1(常见工艺标准资料) (47)5．2 附录2(设计任务书和设计说明书封面) (49)5．1 附录3(机械加工工艺过程卡片及机械加工工序卡片) (51)5．1 附录4(课程设计实例中的图纸及工艺卡片 (53)1 机械制造工艺学课程设计指导概述1．1 设计的目的和要求1. 1．1 目的机械制造工艺课程设计是在全部学完机械制造工艺学及机床夹具设计课程,并进行了生产实习的基础上进行的一个教学环节。

它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识进行工艺及结构的设计,也为以后搞好毕业设计进行一次预备训练。

其目的在于:(1)培养学生运用机械制造工艺学及有关课程的知识,结合生产实践中学到的知识,独立地分析和解决工艺问题,初步具备设计一个中等复杂程度零件的工艺规程的能力。

(2)能根据被加工零件的技术要求,运用夹具设计的基本原理和方法,学会拟订夹具设计方案,完成夹具结构设计,提高结构设计能力。

(3)培养学生熟悉并运用有关手册、标准、图表等技术资料的能力。

(4)进一步培养学生识图、制图、运算和编写技术文件等基本技能。

《机械制造工艺学》实验指导书汕头职业技术学院机电工程系2010年2月目录实验一车刀角度认知实验二切削用量的选用实验三实验四实验五实验六实验七实验八车刀刃磨轴类零件加工工序设计工艺尺寸链分析专用夹具方案设计加工精度的统计分析机械装配精度及其保证装配精度的方法1实验一车刀角度的认知一、实验目的1．认识车刀的基本结构2．了解车刀的几何参数二、实验原理及方法1．车刀结构（三面两刃一尖）图1车刀结构2．常用车刀角度（前角、后角、副后角、主偏角、副偏角、刃倾角）图2车刀角度三. 实验仪器及材料1．外圆车刀数把2四、实验步骤1．对照图1认识并牢记‘三面两刃一尖’及其所在位置和结构特点，学生互相提问。

2．按照图2认识、掌握车刀的6个常用角度（前角、后角、副后角、主偏角、副偏角、刃倾角）。

五、实验要求要求每个学生画车刀的常用角度，画在作业（或实验报告）上。

六、思考1、粗车外圆时，如何选择刀具角度？3实验二切削用量的选择一、实验目的1．掌握切削用量三要素概念2．了解并掌握切削三要素与切削加工质量的关系二、实验原理及方法切削三要素切削速度Vc: 主运动的线速度，单位磨削速度用为 m/s，其他加工的切削速度习惯用m/min，主运动是旋转运动时，切削速度计算公式为1000。

进给量f：工件或刀具每转一周，刀具沿进给方向与工件的相对位移。

单位是mm/r。

背吃刀量asp：工件已加工表面和待加工表面之间的垂直距离(主切削刃与工件过渡表面的瞬时接触长度在垂直于基点工作平面的方向上测量的大小)三、实验步骤播放数控铣削的各工序切削用量的视频1粗加工的切削用量视频2半精加工的切削用量视频3精加工的切削用量视频四、实验要求学会分析不同加工阶段，讨论切削用量的选择。

五、思考1、考虑刀具耐用度和加工质量前提下，如何合理选择切削用量三要素？ 4实验三车刀刃磨一、实验目的1．加深对车刀几何参数的掌握和理解2．掌握车刀刃磨的基本操作规范二、实验原理及方法1．车刀基本几何参数包括：三面两刃一尖、6个常用角度。

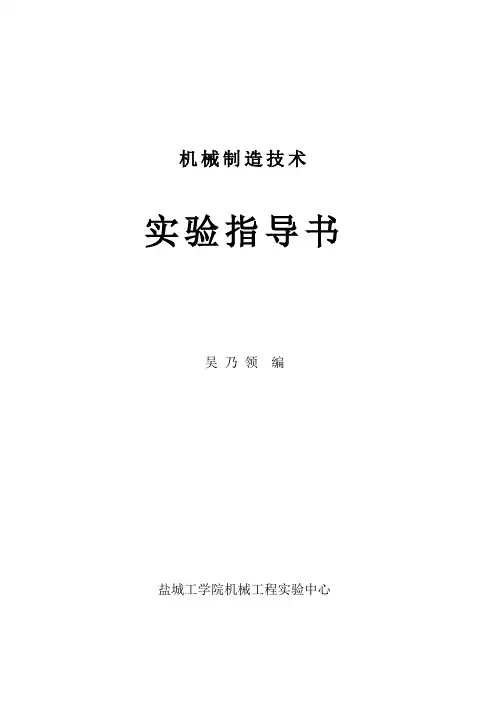

机械制造技术实验指导书吴乃领编盐城工学院机械工程实验中心学生实验规则1．在实验前认真阅读实验指导书、实验报告，明确了解实验的内容和要求，了解实验原理、步骤和方法，接受实验教师提问和预习检查。

2．准时上实验课，不得迟到早退。

3．遵守实验室各项规章制度，讲究卫生，不大声喧哗，保证实验室良好工作秩序和实验环境。

4．严格遵守实验室的各项操作规程，树立科学的态度，集中精力，大胆、细心、认真地作好实验。

5．做实验时必须严格遵守仪器设备的操作规程，爱护仪器设备，节约使用材料，服从实验教师和技术人员指导。

未经许可不得动用与本实验无关的仪器设备及其它物品，禁止随便操作机床上控制按扭与操作手柄。

6．实验时，请特别注意人身安全，防止人身和设备事故的发生。

7．实验中要细心观察，认真记录各种试验数据。

不准敷衍，不准抄袭别组数据，不得擅自离开操作岗位。

8．实验完毕，应主动清理实验现场。

经指导教师检查仪器设备、工具、材料和实验记录后方可离开。

实验结束后，整理好实验设备、桌椅，作好仪器设备使用记录，经指导教师检查同意后。

再离开实验室。

9．实验后要认真完成实验报告，包括分析结果、处理数据、绘制曲线及图表。

在规定时间内交指导教师批改。

10．在实验过程中，由于不慎造成仪器设备、器皿、工具损坏者，必须写出书面检查，视情节轻重和认识程度，按章程预以赔偿。

实验一车刀角度的测量一、实验目的1．掌握车刀几何角度测量的基本方法。

2．熟悉车刀切削部分结构要素，加深对车刀各几何角度、各参考平面及其相互关系的理解。

3．了解车刀角度测量仪的构造与工作原理。

二、实验仪器及刀具仪器：车刀角度测量仪车刀：直头外圆车刀4把三、车刀角度测量仪的构造与工作原理车刀角度测量仪主要由底盘、平台、立柱、测量片、刻度盘等组成。

略。

四、实验内容1．利用车刀角度测量仪分别测量4把直头外圆车刀的几何角度。

要求学生测量κr 、κr＇、λs、γo、αo、αo＇等。

2．记录测得的数据，并计算出刀尖角εr 和楔角βo。

机械制造工艺学实验实验一车床静刚度测量一、实验目的1.通过本实验，熟悉车床静刚度测量的原理方法和步骤2.通过对车床静刚度的实测和分析，对机床的静刚度和工艺系统的静刚度的基本概念加深认识3.了解实验仪器的布置和调整，熟悉其使用方法二、基本概念工艺系统的静刚度是指车床在静止状态下，垂直主轴的切削力P y与工件在y向的位移的比值：三、实验原理1.由于静刚度仪和模拟车刀的刚度很大，在实验的加载范围内所产生的变形很小可以忽略不计。

这样所测得的变形可以完全是车床各部的变形，这样就可以把工艺系统的静刚度和车床的静刚度等同起来。

2.为模拟车床实际切削状态，使之在XYZ三个方向都有切削力载荷，并可以调整到一般切削条件下的P X、P y、P z三个力的比值，采用三向刚度测定仪。

该仪器是通过加载机构和测力环，再经过弓形体和模拟车刀，对车床施加载荷，模拟切削力和三向切削分力的关系为：P X= P*sinαβP y= P*cosα*sinβP z= P*cosα*cosβ公式中：P 模拟切削力（由测力环千分表测得）α角为加载螺钉在弓形体上所调整的角度（刻度）β角为弓形体绕X轴（主轴）转动刻度读数的余角3.为计算方便，模拟车刀的位置调整在弓形体的正中间，这样为简便起见，去表中载荷P的最大值280kgf时，主轴头、刀架及尾座的静刚度代替三个部位的平均静刚度，这样带入下面公式就可以算出车床的静刚度。

（公式的推导见教科书）四、实验设备1.C616车床一台2.三向静刚度仪一台3.千分表4只五、实验步骤1.消除车床零部件之间的间隙，加预载荷、2.卸掉预载荷，将此时的各千分表的读数记下来（初始值），测力环千分表调零3.按实验记录表中给出的测力环变形量和载荷的对应值依次加载，最大加至280kgf然后再逐点依次卸载，每次加载后记录各千分表的读数六、实验注意事项1.在实验过程中刀架、溜板箱要锁紧2.主轴锁紧，防止转动3.机床在实验过程中不许有任何震动，以免影响测量结果七、实验报告要求1.实验名称2.实验目的3.实验所用的仪器设备4.实验记录表5.以实验记录数据中Y值做横坐标，计算出得P y为纵坐标，画出刀架在三种受力情况下的静刚度曲线6.计算主轴头、刀架和尾座的平均静刚度7.计算车床的静刚度车床静刚度测量实验记录实验二铣削过程中复映误差的测试及分析一、实验目的：1.通过实测铣削力及工艺系统受力变形在工件上产生的复映误差，了解切削力对加工精度的影响，并分析工艺系统的刚度对工件加工精度的影响2.观察铣削时切削力的变化过程，掌握切削力的测试方法二、实验原理及内容1.复映误差：铣削过程中，由于铣削力的作用，铣床主轴与工作台之间的相对位置将产生变化，铣刀产生“让刀”现象，而使加工尺寸发生改变，产生误差。

机械制造工艺学实验指导书南通大学机械工程学院实验中心实验一机床静刚度测定在工艺系统（机床——夹具——刀具——工件）受到切削力作用时，将会产生一定的弹性位移，这对工件的加工精度有很大的影响，机床刚度在整个工艺系统刚度中占有较大的比例，他直接影响到机床加工中的精度、生产率和表面光洁度等。

机床刚度是评定机床性能和质量的一项重要指标。

测定机床刚度，有静载荷测定和动载荷测定二种，由于静载荷测定的方法比较简单方便，所以目前在实际中应用较多。

本实验是采用静刚度测定仪对车床进行静刚度测试。

一、实验目的1、熟悉采用三向静刚度测定仪测定机床静刚度的方法：2、掌握车床的部件刚度及机床综合刚度的计算方法：3、分析机床静刚度对工件加工精度的影响，探讨提高机床刚度的措施。

二、实验原理机床处于静止状态，在常用切削位置处，用模拟正常切削时的切削力对机床施加静载荷，并测量在不同载荷下车床各部件在误差敏感方向上的变形量。

所以载荷为总切削力，是一空间矢量。

加载时，载荷由小逐步增大（最大载荷为机床所允许最大载荷的2/3），然后卸载，载荷由大逐步减小，就可以绘出加载，卸载的变形曲线——即静刚度曲线。

加载装置如图（1）所示，它主要由一个刚度很大的弓形支架以及加力和测力装置组成。

使用时，先将弓形支架1稳定地安装在前后顶尖之间。

拧动加力螺钉2，就可以使圆形测力环3产生弹性力而旋加到模拟车力上，所以载荷由测力环中的千分表对应测力环已标定的数值。

弓形支架1上开有不同α角度的螺孔。

根据所需α角度的大小进行选用。

β角也可以调整。

α和β角决定了切削分力与总切削力之间的关系：（图2）P X=P·sinαP y = P·cosα·sinβP z= P·cosα·cosβ在模拟切削力的作用下，敏感方向分别由千分表测得床头、尾架刀架的变形量，得到：床头刚度：K j头==·尾架刚度：K j尾==·刀架刚度：K j刀=则机床静刚度可用下式表示：=·（）2+（）2+式中x——弓形架左端面至弓形架受力点间的水平距离。

机械制造工艺学实验指导书————————————————————————————————作者：————————————————————————————————日期：目录实验1 Y3150E滚齿机调整实验 (2)实验2 加工误差的统计分析 (7)实验3 车床综合静刚度的测定 (13)实验1 Y3150E滚齿机调整实验1.实验目的1.1分析滚齿机的运动及传动系统；1.2熟悉滚齿机的结构和性能；1.3通过加工直齿或斜齿圆柱齿轮，熟悉滚齿机的换置计算和调整方法2.实验内容2.1实验前的准备工作2.1.1认真阅读本指导书，明确实验目的及内容；2.1.2根据传动系统图画出传动原理图；2.1.3根据传动系统图列出加工各种工件时的平衡方程式，求出调整公式；2.1.4根据所给的数据进行必要的调整计算。

2.2实验工作2.2.1对照机床的传动系统图，在机床上找出各传动链的传动路线，各组挂轮(交换齿轮) 的位置，熟悉机床结构。

2.2.2按步骤安装工件并找正(如果齿坯以内圆定心除外)。

2.2.3安装刀具并调整刀架角度。

2.2.4调整切削深度，开动机床，切削完毕，测量工件，确定质量是否合格并进行分析。

2.2.5拆卸挂轮，擦净机床。

3.Y3150E滚齿机的主要技术规格及用途本机床主要用于切削直齿、斜齿圆柱齿轮以及用径向进给切削蜗轮；此外还可以用包络法加工花键轴、多面体、链轮等工件。

进行上述各种工件的加工时要分别采用适当截面形状的滚刀。

主要技术指标加工齿轮最大模数工件为钢件时6mm；工件为铸件时8mm加工齿轮最大直径500mm刀具最大直径160mm刀架最大回转角度240°刀具主轴转速共九级：（见表1）垂直进给量共十二种：（见表2）主电动机功率4千瓦快速电动机功率 1.1千瓦交换挂轮的齿轮齿数（分齿挂轮，进给挂轮及差动挂轮共用）：20（两件）23 24 25 26 30 32 33 34 35 36（两件）37 40 41 43 45 46 47 48 50 52 53 55 57 58 59 60（两件）61 62 65 67 70 71 73 75 79 80 85 89 90 92 95 97 98 100共46种（49件）模数m＝2。

机械制造工艺学课程设计任务书通过整理的机械制造工艺学课程设计任务书相关文档，渴望对大家有所扶植，感谢观看！机械制造工艺学课程设计任务书题目设计接管底盖零件的机械加工工艺及工艺装备设计内容：1.产品零件图1张 2.产品毛胚图1张3.机械加工工艺过程卡片1份 4.机械加工工序卡片1张 5.课程设计说明书1份 6.夹具设计装配图1张7.夹具设计零件图1张专业：数控技术班级学号：学生：指导老师：年月日课程设计说明书序言机械制造工艺学课程设计是在我们学完了高校的全部基础课，技术基础课以及大部分专业之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的链接，也是一次理论联系实际的训练。

因此，它在我们的高校学习生活中占有特殊重要的低位。

就我个人而言，我渴望能通过这次课程设计对自己将来将从事的工作进行一次适应性训练，从中熬炼自己分析问题，解决问题的实力，为今后参与祖国的现代化建设打下一个良好的基础。

由于实力所限，设计尚有很多不足之处，恳请指导老师赐予指教。

书目：一、计算生产纲领，确定生产类型二、零件分析1、零件作用(含用途) 2、零件的工艺分析（含技术要求、工艺性）三、确定毛坯的制造方法、初步确定毛坯的形态(1)选择毛坯(2)确定毛坯的尺寸公差和机械加工余量四、工艺规程的设计1、基面的选择（1）粗基准的选择（2）精基准的选择五、制定工艺路途1、工艺路途方案一2、工艺路途方案二3、工艺方案的比较与分析六、确定切削用量及基本工时七、专用夹具设计八、总结九、参考文献[1]．邹清主编.机械制造技术基础课程设计指导教程.北京：机械工业出版社，2003 [2]．李益民主编．机械制造工艺设计简明手册．北京：机械工业出版社，2003 [3]．艾兴等编．切削用量简明手册．北京：机械工业出版社，2002 [4]．徐鸿本主编．机床夹具设计手册．沈阳：辽宁科学技术出版社，2004 [5].于骏一等编.机械制造技术基础.北京：机械工业出版社，2006 [6].王斌武等编.机械制造工艺课程设计指导.桂林航天工业学院机械工程系2021年内容：一、计算生产纲领，确定生产类型有题目已知条件可知:该零件为轻型零件,其生产纲领为4000件/年,查<<机械制造技术基础课程设计>>第13页表2.3,可知该零件为中批生产. 二、零件分析1、零件作用(含用途) 该底盖应用在某接管座机构中,底盖以Ø70孔套在接管座中,其作用有导通连接的作用,同时还可以通过底盖上端的Ø20孔进行观测的作用.除此外,该底盖和密封件协作可起到密封防尘的作用. 2、零件的工艺分析（含技术要求、工艺性）由零件图可知,其材料为35钢,该材料有良好的塑性和适当的强度,工艺性能较好,焊接性能尚可,广泛应用于各种结构零件. 由零件图可知,它的质量要求有:(1)各焊接部要牢靠,不得有夹渣,裂纹等缺陷(2)试压1.2Mp不得有渗漏三、确定毛坯的制造方法、初步确定毛坯的形态(1)选择毛坯依据已给的零件图分析可得, 可选择焊接件毛坯中的型材与铸件焊接组合, 其底盖尺寸不大,且生产类型属于中批生产,为提高铸件的生产率和铸件精度,宜接受砂型铸,用砂型铸造出來的铸件,其表面质量与机械性能均较好,且砂型铸造适用与成批生产.由于Ø20mm,Ø25mm,Ø34mm,Ø30mm,Ø40mm,Ø70mm的孔须要铸造出來,故还须要安放型心.此外,为消退残余应力,铸造后应支配人工时效进行处理. (2)确定毛坯的尺寸公差和机械加工余量由<<机械制造技术基础课程设计>>中表2.7~2.10可以确定: 1.毛坯铸件的尺寸公差及机械加工余量依据GB/T 6414-1999规定,铸件的机械加工余量分10个等级,由小到大分别称A , B , C , D , E , F , G , H , J 和K 级,其中A ,Ｂ仅适用与特殊场合.由接管底盖的功用和技术要求,以及其毛坯制造方法,该底盖机械加工余量等级选择Ｊ级,公差等级选择ＣＴ12. 2.依据表２.７~２.１０可确定该铸件加工表面的加工余量,所得结果列于下表中: 基本尺寸/ｍｍ公差/加工余量等级加工余量/ｍｍ计算结果/mm 底面18 CT12/J 单侧余量 6 24 孔Ø25 CT13/H 单侧余量 4 17 孔Ø34 CT13/H 单侧余量4 21 孔Ø20 CT13/H 单侧余量4 14 圆柱Ø44顶面CT13/H 余量4 58 孔Ø70 CT13/H 单侧余量 4 62 孔Ø30 CT13/H 单侧余量 4 22 孔Ø40 CT13/H 单侧余量4 32 四、工艺规程的设计1、基面的选择基面的选择是工艺规程设计中的重要工作之一。
