2020-2021全国各地中考化学分类：金属及酸碱盐反应的图像综合题汇编

一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。

C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。

故选：C。

2．下列图像中有关量的变化趋势与对应叙述关系正确的是A．向一定质量表面生锈的铁片中滴加盐酸至过量B．向一定质量的稀硫酸中滴加水C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量D．高温煅烧一定质量的石灰石【答案】A【解析】【分析】【详解】A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；D、石灰石高温煅烧后剩余固体主要是氧化钙质量不可能为零，故D错误；故选A。

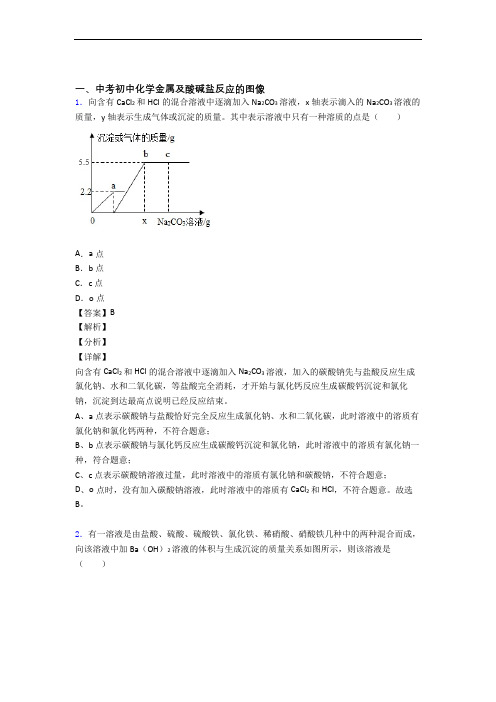

一、中考初中化学金属及酸碱盐反应的图像1．向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，x轴表示滴入的Na2CO3溶液的质量，y轴表示生成气体或沉淀的质量。

其中表示溶液中只有一种溶质的点是（）A．a点B．b点C．c点D．o点【答案】B【解析】【分析】【详解】向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，加入的碳酸钠先与盐酸反应生成氯化钠、水和二氧化碳，等盐酸完全消耗，才开始与氯化钙反应生成碳酸钙沉淀和氯化钠，沉淀到达最高点说明已经反应结束。

A、a点表示碳酸钠与盐酸恰好完全反应生成氯化钠、水和二氧化碳，此时溶液中的溶质有氯化钠和氯化钙两种，不符合题意；B、b点表示碳酸钠与氯化钙反应生成碳酸钙沉淀和氯化钠，此时溶液中的溶质有氯化钠一种，符合题意；C、c点表示碳酸钠溶液过量，此时溶液中的溶质有氯化钠和碳酸钠，不符合题意；D、o点时，没有加入碳酸钠溶液，此时溶液中的溶质有CaCl2和HCl，不符合题意。

故选B。

2．有一溶液是由盐酸、硫酸、硫酸铁、氯化铁、稀硝酸、硝酸铁几种中的两种混合而成，向该溶液中加Ba（OH）2溶液的体积与生成沉淀的质量关系如图所示，则该溶液是（）A．硝酸、硫酸铁B．硫酸、氯化铁C．盐酸、氯化铁D．盐酸、硫酸铁【答案】C【解析】【分析】【详解】A、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁，氢氧化铁溶于硝酸，硫酸钡不容，会立刻产生沉淀，图像与事实不符，不符合题意。

B、硫酸和氢氧化钡反应生成硫酸钡沉淀和水，会立刻产生沉淀，图像与事实不符，不符合题意。

C、氢氧化钡和氯化铁生成氢氧化铁沉淀和氯化钡，氢氧化铁沉淀和盐酸反应生成氯化铁和水，所以开始没有沉淀，当盐酸完全反应，再滴加氢氧化钡就生成沉淀，图像与事实相符，符合题意。

D、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁沉淀，硫酸钡沉淀不溶于盐酸，会立刻产生沉淀，图像与事实不符，不符合题意。

故选：C。

3．将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示(电导率越大，说明溶液导电性越强)。

一、中考初中化学金属及酸碱盐反应的图像1．有一溶液是由盐酸、硫酸、硫酸铁、氯化铁、稀硝酸、硝酸铁几种中的两种混合而成，向该溶液中加Ba（OH）2溶液的体积与生成沉淀的质量关系如图所示，则该溶液是（）A．硝酸、硫酸铁B．硫酸、氯化铁C．盐酸、氯化铁D．盐酸、硫酸铁【答案】C【解析】【分析】【详解】A、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁，氢氧化铁溶于硝酸，硫酸钡不容，会立刻产生沉淀，图像与事实不符，不符合题意。

B、硫酸和氢氧化钡反应生成硫酸钡沉淀和水，会立刻产生沉淀，图像与事实不符，不符合题意。

C、氢氧化钡和氯化铁生成氢氧化铁沉淀和氯化钡，氢氧化铁沉淀和盐酸反应生成氯化铁和水，所以开始没有沉淀，当盐酸完全反应，再滴加氢氧化钡就生成沉淀，图像与事实相符，符合题意。

D、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁沉淀，硫酸钡沉淀不溶于盐酸，会立刻产生沉淀，图像与事实不符，不符合题意。

故选：C。

2．向一定质量AgNO3和Cu(NO3)2的混和溶液中逐渐加入足量的锌粒，下列图像不能正确反映对应关系的是A．B．C．D．【答案】B【解析】【分析】【详解】A、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，所以随着反应的进行，溶液中的硝酸锌逐渐增加，直至硝酸银与硝酸铜完全反应，选项正确；B、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，随着反应的进行，硝酸银的质量逐渐减少，直至硝酸银完全反应时硝酸银的质量为零，选项错误；C、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，由化学方程式Zn+2AgNO3=Zn(NO3)2+2Ag可知，参加反应的锌与生成的银的质量比=65：216，反应后固体的质量增加，则溶液的质量减少，由化学方程式Zn+Cu(NO3)2=Zn(NO3)2+Cu可知，参加反应的锌与生成的铜的质量比=65：64，反应后固体的质量减少，则溶液的质量增加，选项正确；D、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，所以反应一段时间后才有铜生成，铜的质量开始增加，直至硝酸铜完全反应，选项正确，故选B。

一、中考初中化学金属及酸碱盐反应的图像1．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。

故选C。

2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。

①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。

一、中考初中化学金属及酸碱盐反应的图像1．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。

B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。

C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。

D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。

故选：D。

【点评】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。

2．某无色溶液中可能含有NaCl、H2SO4、Na2CO3、BaCl2、MgCl2中的一种或几种，取适量该溶液与氢氧化钠溶液反应，产生沉淀的质量与加入氢氧化钠溶液质量之间的关系如下图所示。

下列说法正证确的是（）A．O→A、B→C过程中均没有发生化学反应B．该溶液中一定含有H2SO4、MgCl2C．该溶液中一定没有Na2CO3、BaCl2、NaClD．C点对应溶液中的溶质有NaCl、NaOH【答案】B【解析】【分析】开始一段时间内不产生沉淀，说明氢氧化钠先和稀硫酸反应，即溶液中含有硫酸，则溶液中不含有氯化钡、碳酸钠，是因为硫酸和氯化钡、碳酸钠不能共存，硫酸完全反应后，氢氧化钠和氯化镁反应生成白色沉淀氢氧化镁和氯化钠，不能确定溶液中是否含有氯化钠。

【详解】A、O→A过程中，稀硫酸和氢氧化钠反应生成硫酸钠和水，该选项说法不正确；B、该溶液中一定含有H2SO4、MgCl2，该选项说法正确C、该溶液中一定没有Na2CO3、BaCl2、可能含有NaCl，该选项说法不正确；D、C点中含有氢氧化钠、氯化钠、硫酸钠，该选项说法不正确。

一、中考初中化学金属及酸碱盐反应的图像1．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。

其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。

【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。

故选D 。

2．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。

C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。

故选：C。

2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

一、中考初中化学金属及酸碱盐反应的图像1．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。

下列说法正确的是A．a点时，溶液pH>7B．c点时，溶液中含有两种溶质C．b点时，溶液质量比原混合溶液质量小D．d点时，整个反应过程消耗的氢氧化钠溶液质量为8g【答案】B【解析】【分析】【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H2O，MgCl2+2NaOH=Mg(OH)2↓+2NaCl，a点时，盐酸没有完全反应，溶液显酸性，pH<7，故A错误；B. c点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C错误；D. d点时，生成了8g氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x。

22()MgCl+2NaOH=Mg OH+28058NaCgl5.8x↓8058 5.8xg=，解得x=8g整个反应过程消耗的氢氧化钠溶液质量包括与盐酸反应的氢氧化钠溶液质量与氯化镁反应的氢氧化钠溶液质量，所以整个反应过程消耗的氢氧化钠溶液质量>8g，故D错误。

故选B。

【点睛】能从图像中获取正确的化学信息是解答此题的关键。

2．有一溶液是由盐酸、硫酸、硫酸铁、氯化铁、稀硝酸、硝酸铁几种中的两种混合而成，向该溶液中加Ba（OH）2溶液的体积与生成沉淀的质量关系如图所示，则该溶液是（）A．硝酸、硫酸铁B．硫酸、氯化铁C．盐酸、氯化铁D．盐酸、硫酸铁【答案】C【解析】【分析】【详解】A、硫酸铁和氢氧化钡生成硫酸钡沉淀和氢氧化铁，氢氧化铁溶于硝酸，硫酸钡不容，会立刻产生沉淀，图像与事实不符，不符合题意。

B、硫酸和氢氧化钡反应生成硫酸钡沉淀和水，会立刻产生沉淀，图像与事实不符，不符合题意。
