备战中考化学金属及酸碱盐反应的图像的综合题试题含答案解析

一、中考初中化学金属及酸碱盐反应的图像1．下列图像分别与选项中的操作相对应，其中不合理的是A．向MnO2中加入过氧化氢溶液B．向一定量硫酸铜溶液中加入铝C．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D【解析】【分析】【详解】A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；B、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO =+3Cu Al SO 54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B 正确；C 、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C 正确；D 、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D 不正确。

故选D 。

2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。

反应过程中固体质量与加入锌粉的质量关系如下图所示。

下列说法正确的是（ ）A ．d 点溶液为蓝色B ．a 点固体为Zn 、Cu 、AgC ．b 点溶液中的溶质有两种D ．c 点固体中加入稀盐酸有气泡产生 【答案】C 【解析】 【分析】锌、银、铜的活动性顺序是：锌>铜>银；锌粉加入到含硝酸银和硝酸铜的混合溶液中，锌先与溶液中硝酸银反应完全后，再与硝酸铜反应；反应过程中析出固体质量是纵坐标，加入锌粉的质量是横坐标；锌和硝酸银反应固体质量增加，锌与硝酸铜反应固体质量减少；所以0b 段是锌和硝酸银反应，bc 段是锌与硝酸铜反应，cd 段是锌粉过量。

【详解】A 、 d 点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；B 、a 点是锌与硝酸银反应了一部分，所以a 点固体只有Ag ，不符合题意；C 、b 点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b 点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；D 、c 点是锌与硝酸铜完全反应，析出固体是Ag 、Cu ，Ag 和Cu 在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。

C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。

故选：C。

2．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。

B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。

C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。

D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。

故选：D。

【点评】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。

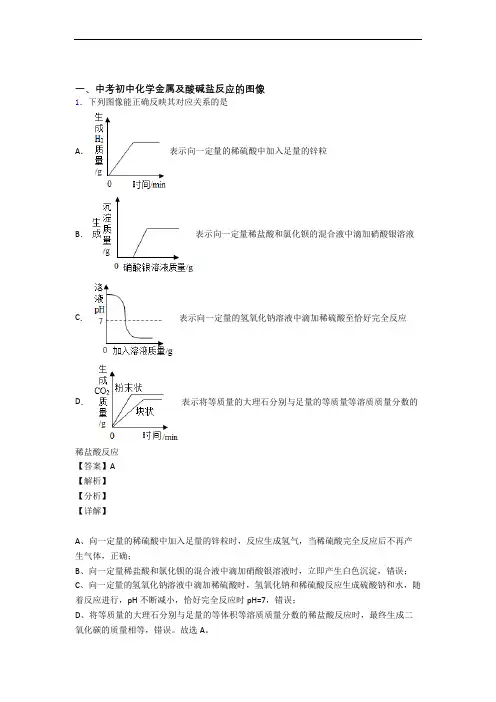

一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

2．下列选项中的操作，与图像不能相对应的是A．向一块表面锈蚀的铁片上滴加足量稀盐酸B．向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸C．向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸D．向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、向一块表面锈蚀的铁片上滴加足量稀盐酸，稀盐酸先和氧化铁反应生成氯化铁和水，后和铁反应生成氯化亚铁和氢气，该选项对应关系正确；B、向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸，硫酸根和钡离子结合可以生成硫酸钡沉淀，一开始就有沉淀生成，该选项对应关系不正确；C、向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸，稀盐酸先和氢氧化钠反应生成碳酸钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，该选项对应关系正确；D、向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确。

故选B。

3．向H2SO4和CuSO4的混合溶液中逐滴加入NaOH溶液至过量，下列图象横坐标表示加入NaOH溶液的质量，纵坐标表示反应的有关变化情况，其中正确的是( )A．B．C．D．【答案】C【解析】【分析】【详解】A、加入NaOH溶液至过量可知最后pH值大于7，故A错；B、由于在没加入氢氧化钠之前，没有生成硫酸钠，所以应该从0点开始，故B错误；C、加入氢氧化钠后，氢氧化钠先与硫酸反应，把硫酸反应完再与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，所以一开始没有沉淀生成，故C正确；D、由于氢氧化钠过量，所以最后硫酸被反应完了，所以硫酸的质量分数最后变为零，故D 错。

一、中考初中化学金属及酸碱盐反应的图像1．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。

对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。

【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。

故选C。

2．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

一、中考初中化学金属及酸碱盐反应的图像1．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。

①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。

②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。

③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。

④若M中含有氯化镁，氯化镁与氢氧化钡溶液反应生成氢氧化镁沉淀和氯化钡，稀盐酸能与过量的氢氧化钡溶液反应生成氯化钡和水，稀盐酸能与氢氧化镁沉淀反应生成氯化镁和水，c点后溶液中稀盐酸过量，溶质有氯化钡、氯化镁、氯化氢三种溶质，c点后溶液中的溶质不少于两种，故说法正确。

故①②③④判断均合理。

故选：A。

2．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

2．将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示(电导率越大，说明溶液导电性越强)。

有关说法不正确的是A ．相同条件下，溶液中离子浓度越大，电导率越大B ．甲曲线电导率减小过程中四种离子数目都减少C ．甲曲线上的M 点对应溶液的pH=7D ．乙曲线所对应的实验过程中观察到溶液由红色变为无色【答案】D【解析】【分析】【详解】A 、将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，氢氧化钡与稀硫酸反应生成硫酸钡和水，氢氧化钡与硫酸钠反应生成硫酸钡和氢氧化钠，22442Ba(OH)+H SO =BaSO +2H O ↓，2244Ba(OH)+Na SO =BaSO +2NaOH ↓，随着反应的进行，甲、乙溶液中的离子浓度都逐渐减小，恰好完全反应时，离子浓度最小，稀硫酸和硫酸钠过量后，离子浓度又逐渐增加，由图可知，随着反应的进行，电导率也呈现先减小后增加的趋势，故相同条件下，溶液中离子浓度越大，电导率越大，不符合题意；B 、由图可知，甲的电导率变化趋势是，先减小至零，后逐渐增大，乙也呈现先减小后增大的趋势，但是没有减小至零，由此可知，甲曲线反映的是22442Ba(OH)+H SO =BaSO +2H O ↓，乙曲线反映的是2244Ba(OH)+Na SO =BaSO +2NaOH ↓，故甲曲线电导率减小过程中四种离子数目都减少，不符合题意；C 、甲曲线上的M 点电导率为0，说明这时氢氧化钡和稀硫酸恰好完全反应，故这时pH=7，不符合题意；D 、乙曲线所对应的实验为2244Ba(OH)+Na SO =BaSO +2NaOH ↓，溶液中始终都含有氢氧根离子，故溶液始终呈碱性，无色酚酞试液遇碱变红，故溶液一直是红色，符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。

溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。

故选C。

2．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。

九年级化学图像题金属及酸碱盐反应专项训练及答案及解析一、化学图像题金属及酸碱盐反应的图像1．将等质量的铁粉和铝粉分别放入相同溶质质量分数且足量的稀盐酸中充分反应，产生氢气的质量与时间的关系如图所示。

下列说法正确的是A．X表示铁B．X与稀盐酸反应的实验现象是溶液由无色变为浅绿色C．反应消耗的稀盐酸的质量相等D．金属活动性顺序：X> Y【答案】D【解析】【分析】等质量的铁粉和铝粉分别放入相同溶质质量分数且足量的稀盐酸中充分反应，铝产生的氢气质量大，X表示的是金属铝，Y是铁。

【详解】A、X表示的是金属铝，故A错误；B、铝与稀盐酸反应时溶液颜色无明显变化，故B错误；C、反应生成氢气的质量不相等，则消耗的稀盐酸的质量不相等，故C错误；D、由图中可知X完全反应所用时间短，X反应速率较大，则金属活动性顺序是X> Y，故D 正确。

故选D。

2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。

【化学】九年级化学图像题金属及酸碱盐反应试题(有答案和解析)及解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。

下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。

故选C。

2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。

溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。

故选C。

2．只含一种杂质的硫酸溶液M,加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是A．M中一定含有碳酸钠B．图中ab间(不含a、b两点)滴入酚酞溶液变红色C．bc 段表示沉淀部分消失，有气泡产生D．d点溶液中的溶质为两种【答案】B【解析】【分析】稀硫酸和氢氧化钡反应生硫酸钡沉淀和水，硫酸钡不溶于稀盐酸中，稀盐酸和氢氧化钡反应生成氯化钡和水。

根据题意，只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，开始沉淀增加，然后沉淀不变，最后沉淀减少一部分，然后保持不变。

【详解】A、M中一定不含有碳酸钠，因为是硫酸和碳酸钠二者反应生硫酸钠和水、二氧化碳，不能共存，不符合题意；B、ab过程中沉淀不变，说明加入的盐酸与过量的氢氧化钡反应，氢氧化钡显碱性，故图中ab间（不含a、b两点）滴入酚酞溶液变红色，符合题意；C、bc段表示沉淀部分消失，因为溶液中不可能存在碳酸根，故沉淀中没有碳酸盐沉淀，故无气泡产生，不符合题意；D、d点溶液中有溶于盐酸的沉淀与盐酸反应生成的盐，有盐酸与剩余的氢氧化钡反应生成的氯化钡，还可能有剩余的盐酸，故溶质不少于两种，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。

下列说法正确的是A ．a 点时，溶液pH>7B ．c 点时，溶液中含有两种溶质C ．b 点时，溶液质量比原混合溶液质量小D ．d 点时，整个反应过程消耗的氢氧化钠溶液质量为8g【答案】B【解析】【分析】【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H 2O ，MgCl 2+2NaOH=Mg(OH)2↓+2NaCl ，a 点时，盐酸没有完全反应，溶液显酸性，pH <7，故A 错误；B. c 点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b 点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C 错误；D. d 点时，生成了8g 氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x 。

22()MgCl +2NaOH =Mg OH +28058NaC gl5.8x ↓ 8058 5.8x g=，解得x =8g 整个反应过程消耗的氢氧化钠溶液质量包括与盐酸反应的氢氧化钠溶液质量与氯化镁反应的氢氧化钠溶液质量，所以整个反应过程消耗的氢氧化钠溶液质量>8g ，故D 错误。

故选B 。

【点睛】能从图像中获取正确的化学信息是解答此题的关键。

2．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

2．向一定质量AgNO3和Cu(NO3)2的混和溶液中逐渐加入足量的锌粒，下列图像不能正确反映对应关系的是A．B．C．D．【答案】B【解析】【分析】【详解】A、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，所以随着反应的进行，溶液中的硝酸锌逐渐增加，直至硝酸银与硝酸铜完全反应，选项正确；B、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，随着反应的进行，硝酸银的质量逐渐减少，直至硝酸银完全反应时硝酸银的质量为零，选项错误；C、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，由化学方程式Zn+2AgNO3=Zn(NO3)2+2Ag可知，参加反应的锌与生成的银的质量比=65：216，反应后固体的质量增加，则溶液的质量减少，由化学方程式Zn+Cu(NO3)2=Zn(NO3)2+Cu可知，参加反应的锌与生成的铜的质量比=65：64，反应后固体的质量减少，则溶液的质量增加，选项正确；D、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，所以反应一段时间后才有铜生成，铜的质量开始增加，直至硝酸铜完全反应，选项正确，故选B。

九年级化学图像题金属及酸碱盐反应及其解题技巧及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列图象分别与选项中的实验现象及结果相对应，其中正确的是A．电解水B．将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中C．等质量、等溶质质量分数的过氧化氢溶液制取氧气D．服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化【答案】B【解析】【分析】【详解】A、电解水产生氢气和氧气的体积比为2:1；故选项错误；B、将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中，镁产生的氢气多，镁的金属活泼性强，镁反应的速率快；故选项正确；C、等质量、等溶质质量分数的过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；故选：B。

2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。

下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。

【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。

一、中考初中化学金属及酸碱盐反应的图像1．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。

其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。

【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。

故选D 。

2．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A ．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸。

能正确反映其中变化的示意图是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、部分变质的氢氧化钠溶液中含有碳酸钠和氢氧化钠，溶液显碱性，pH大于7，滴加盐酸溶液最终变为酸性，与图像不符，A错。

B、加入稀盐酸，首先和氢氧化钠反应生成氯化钠和水，溶液质量增大，其次和碳酸钠反应生成氯化钠、水和二氧化碳，溶液质量增大，但是增大幅度小一些，最后碳酸钠完全反应后继续加入稀盐酸，溶液质量增大，幅度和稀盐酸与氢氧化钠反应时相同，与图像相符，符合题意。

C、加入稀盐酸，稀盐酸先和氢氧化钠反应，因此开始不能产生气体，与图像不符，故C 错。

D、稀盐酸和氢氧化钠反应生成氯化钠和水，随着稀盐酸的加入，立即产生氯化钠，图像不符，故D错。

故选：B。

3．向盛有一块铝片的容器中加入稀盐酸，生成气体的质量与加入盐酸的质量关系如图所示。

以下分析不正确的是（）A．该铝片没有打磨Al+2HCl=AlCl+H↑B．a～b段发生反应的化学方程式是22C．0～c段容器内液体的质量一直增大D．c点时溶液中的溶质是两种【答案】B【解析】【分析】【详解】A、从图中可知，0～a段没有生成氢气，因为铝的化学性质比较活泼，在空气中和氧气反应生成一层致密的氧化铝薄膜，加入盐酸后盐酸首先与氧化铝反应，没有氢气生成，所以0～a段没有生成氢气，说明加入的盐酸首先是和铝片表面的氧化铝反应，这就说明该铝片在加入盐酸之前没有打磨，选项A正确；B、a～b段发生的反应是铝和盐酸反应生成氯化铝和氢气，其化学方程式是：2Al+6HCl=2AlCl+3H↑，题中所给化学方程式中，氯化铝的化学式书写错误，选项B 32不正确；C、0～a段容器内，随着盐酸的加入，氧化铝和盐酸反应生成氯化铝和水，没有气体生成，液体的质量为加入的盐酸质量与参加反应的氧化铝质量之和，液体质量一直增大；a～b段发生的反应是铝和盐酸反应生成氯化铝和氢气，但生成的氢气质量小于加入的盐酸质量与参加反应的铝的质量之和，液体质量也一直增大；b～c段容器内，反应已经结束，但随着盐酸的加入，液体质量也一直增大。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。

溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。

故选C 。

2．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。

其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。

【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。
