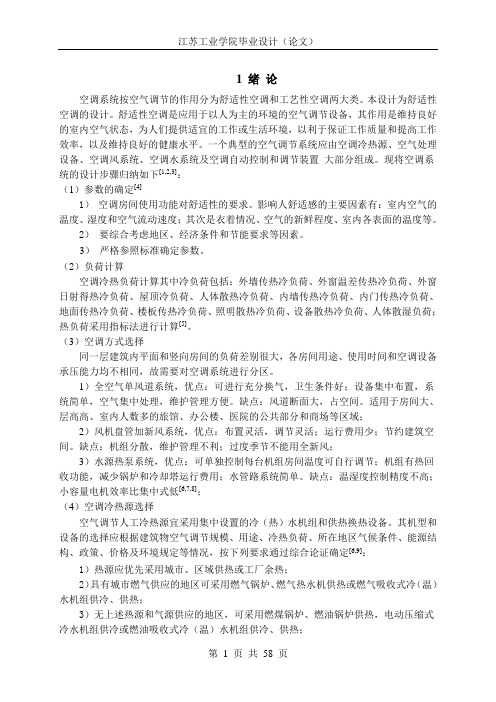

1 绪论空调系统按空气调节的作用分为舒适性空调和工艺性空调两大类。
本设计为舒适性空调的设计。
舒适性空调是应用于以人为主的环境的空气调节设备，其作用是维持良好的室内空气状态，为人们提供适宜的工作或生活环境，以利于保证工作质量和提高工作效率，以及维持良好的健康水平。
一个典型的空气调节系统应由空调冷热源、空气处理设备、空调风系统、空调水系统及空调自动控制和调节装置大部分组成。
现将空调系统的设计步骤归纳如下[1,2,3]：（1）参数的确定[4]1）空调房间使用功能对舒适性的要求。
影响人舒适感的主要因素有：室内空气的温度、湿度和空气流动速度；其次是衣着情况、空气的新鲜程度、室内各表面的温度等。
2）要综合考虑地区、经济条件和节能要求等因素。
3）严格参照标准确定参数。
（2）负荷计算空调冷热负荷计算其中冷负荷包括：外墙传热冷负荷、外窗温差传热冷负荷、外窗日射得热冷负荷、屋顶冷负荷、人体散热冷负荷、内墙传热冷负荷、内门传热冷负荷、地面传热冷负荷、楼板传热冷负荷、照明散热冷负荷、设备散热冷负荷、人体散湿负荷；热负荷采用指标法进行计算[5]。
（3）空调方式选择同一层建筑内平面和竖向房间的负荷差别很大，各房间用途、使用时间和空调设备承压能力均不相同，故需要对空调系统进行分区。
1）全空气单风道系统，优点：可进行充分换气，卫生条件好；设备集中布置，系统简单，空气集中处理，维护管理方便。
缺点：风道断面大，占空间。
适用于房间大、层高高、室内人数多的旅馆、办公楼、医院的公共部分和商场等区域；2）风机盘管加新风系统，优点：布置灵活，调节灵活；运行费用少；节约建筑空间。
缺点：机组分散，维护管理不利；过度季节不能用全新风；3）水源热泵系统，优点：可单独控制每台机组房间温度可自行调节；机组有热回收功能，减少锅炉和冷却塔运行费用；水管路系统简单。
缺点：温湿度控制精度不高；小容量电机效率比集中式低[6,7,8]；（4）空调冷热源选择空气调节人工冷热源宜采用集中设置的冷（热）水机组和供热换热设备。
暖通空调设备性能参数TEWI计算书1. 引言本文档旨在计算暖通空调设备的TEWI（Total Equivalent Warming Impact）值。
TEWI是评估冷冻与供热设备对全球变暖和臭氧层破坏的影响的综合性指标。
通过计算TEWI值，我们可以评估设备的环境影响，并寻求降低其环境负担的策略。
2. 计算方法TEWI的计算包括两个主要组成部分：全球变暖影响和臭氧层破坏影响。
下面介绍各个参数的计算方法。
2.1 全球变暖影响全球变暖影响主要由制冷剂的直接和间接排放引起。
计算方法如下：2.1.1 直接排放直接排放由设备中制冷剂的泄露引起。
根据设备的装填容量和泄漏率，可计算直接排放。
2.1.2 间接排放间接排放来自设备的电站和制冷系统所消耗的能源。
根据设备的制冷负荷和供冷系统的能效比，可以计算间接排放。
2.2 臭氧层破坏影响臭氧层破坏影响主要由制冷剂中的氯化氟烃（CFCs）和氢氟碳化物（HFCs）排放引起。
计算方法如下：2.2.1 CFCs 排放CFCs是对臭氧层破坏最严重的制冷剂。
根据设备中CFCs的含量和泄漏率，可以计算CFCs的排放量。
2.2.2 HFCs 排放HFCs是替代CFCs的制冷剂，虽然对臭氧层破坏影响较小，但其温室效应较大。
根据设备中HFCs的含量和泄漏率，可以计算HFCs的排放量。
3. 结果与讨论通过上述计算方法，我们可以得到暖通空调设备的TEWI值。
根据计算结果，我们可以评估设备在全球变暖和臭氧层破坏方面的环境影响程度。
在实际应用中，我们可以通过选择低TEWI值的设备，减少对环境的负荷。
4. 结论本文档介绍了暖通空调设备TEWI值的计算方法。
通过计算TEWI值，我们可以评估设备的环境影响，并采取相应措施减少其对环境的负荷。
在未来的设备设计和选择中，应更加关注TEWI值，促进环保和可持续发展。
5. 参考文献[1] Smith, L. T., & Partlow, R. C. (1998). Environmental performance of refrigerants-a life-cycle approach. HVAC&R Research,4(4), 333-349.。
民用建筑暖通空调设计室内外计算参数【最新版】目录一、引言二、民用建筑暖通空调设计室外计算参数1.干球温度2.湿球温度3.大气压4.风速三、民用建筑暖通空调设计室内计算参数1.供暖室内设计温度2.舒适性空调室内设计温度3.室内空气湿度四、暖通空调设计规范与技术措施1.《民用建筑暖通空调设计规范》2.《采暖通风与空气调节设计规范》3.《全国民用建筑工程设计技术措施暖通空调动力》五、结论正文一、引言暖通空调设计是建筑工程中至关重要的环节，它关系到建筑物内部环境的舒适性和节能性。
暖通空调设计需要考虑许多参数，包括室内外计算参数、设计规范和技术措施等。
本文将对这些参数进行详细阐述，以期为暖通空调设计提供参考。
二、民用建筑暖通空调设计室外计算参数在进行暖通空调设计时，需要考虑室外的气象条件，包括干球温度、湿球温度、大气压和风速等。
1.干球温度：干球温度是暖通空调设计中的基本参数之一，它是指空气的真实温度，可以通过测量空气中的水蒸气含量和温度来计算得出。
2.湿球温度：湿球温度是指在一定的大气压下，通过自然蒸发的方式使水达到平衡状态后的温度。
湿球温度往往低于干球温度，因为它包含了水蒸气的蒸发散热。
3.大气压：大气压是指空气对地面单位面积的压力。
大气压随着海拔高度的增加而减小，暖通空调设计中需要考虑大气压的变化对设计的影响。
4.风速：风速是指空气在单位时间内流动的距离。
风速对于暖通空调设计具有重要意义，因为它直接影响到室外空气的流通和换热效果。
三、民用建筑暖通空调设计室内计算参数暖通空调设计中，还需要考虑室内的气象条件，包括供暖室内设计温度、舒适性空调室内设计温度和室内空气湿度等。
1.供暖室内设计温度：我国《民用建筑供暖通风与空气调节设计规范》对供暖室内设计温度有明确的规定。
严寒和寒冷地区的主要房间应采用18~24 摄氏度，夏热冬冷地区的主要房间宜采用 16~22 摄氏度，设置值班供暖房间不应低于 5 摄氏度。
2.舒适性空调室内设计温度：舒适性空调室内设计温度主要参考《民用建筑供暖通风与空气调节设计规范》。
暖通空调方案设计估算指标只设采暖系统的民用建筑物、其采暖热负荷可按下列两种方法之一进行估算。
(1)单位面积热指标法：当只知道建筑总面积时，其采暖热指标可参考下列数值：(2)注：总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2)窗墙比公式法：当已知外墙面积、窗墙比及建筑面积时，采暖热指标可按下民用建筑空气调节系统的夏季冷负荷应尽量按计算确定。
当计算条件不具备时，可参考下列方法之一估算；1 空气调节房间的冷负荷包括由于外围护结构传热、太阳辐射热、人员散热、灯光散热、室内其他设备散热等引起的冷负荷，再加上室外新风量带来的冷负荷，即为空气调节系统的冷负荷。
估算时，可以外围护结构和室内人员两部分为基础，把整个建筑物看成一个大空间，按各朝向计算其冷负荷，再加上每位在室人员按116w/人计算的全部人员散热量，然后将该结果乘以新风负荷系数 1.5，即为估2 根据国内现有的一些工程冷负荷指标套用(下列指标为按总建筑面积的冷负荷指标)：旅馆 80~90 W/m2办公楼 85~100 W/m2图书馆 35~40 W/m2医院80~90 W/m2商店105~125 W/m2(只营业厅设空调时可取200~250 W/m2，按营业厅面积)体育馆 200~350 W/人(按人员座位数)105~135 W/m2计算机房190~380 W/m2数据处理320~400 W/m2剧院120~160 W/m2200~300 W/m2(按观众厅面积)会堂180~225 W/m2注：①上述指标为总建筑面积的冷负荷指标；建筑物的总瘤筑面积小于5000m2时,取上限值；大于10000m2时，取下限值。
②按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
③博物馆可参考图书馆；展览馆可参考商店；其他建筑物可参考相近类别的建筑。
④由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限取值。
⑤全年用空气调节系统冬季负荷可按下述方法估算：北京地区为夏季冷负荷的1.1~1.2倍，广州地区为夏季冷负荷的1/3~1/4。
暖通空调设备能效比SEER计算书暖通空调设备能效比(SEER)计算书引言本文档旨在介绍暖通空调设备能效比(SEER)的计算方法和应用。
SEER是衡量空调设备能效的重要指标，它表示空调在一定条件下的制冷效果与能耗的比值。
了解和计算SEER值对于选择高效空调设备和优化能源利用非常重要。
SEER的定义SEER是___ Efficiency 的缩写，即季节性能能效比。
它是衡量空调设备一年内制冷效果与能耗之间关系的一个指标。
通常情况下，SEER越高，空调设备的制冷效率越高，能源消耗越低。
SEER的计算方法SEER的计算首先需要确定一组标准工况条件，包括室外温度、室内温度、相对湿度等。
然后通过对设备在这些工况条件下的制冷能力和功耗进行测量，并根据一定的算法得出SEER值。
SEER的计算方法可以简单归纳为以下步骤：1. 根据制冷设备的运行能力曲线，确定标准工况条件下的制冷能力。
2. 测量标准工况条件下的设备功耗。
3. 根据测得的制冷能力和功耗数据，计算得出标准工况下的SEER值。
SEER的应用1. 比较空调设备的能效：SEER值可以作为选择空调设备的参考指标。
不同设备的SEER值越高，表示其在同样的制冷能力下能耗越低，从而更节能省电。
2. 估算能耗和运行成本：通过SEER值，可以估算空调设备的能耗和运行成本。
根据设备的制冷需求和使用时间，可以计算出设备的年度能耗和运行成本，并作为选购和使用成本的参考。
3. 提高能源利用效率：了解和计算SEER值有助于优化空调设备的运行策略，提高能源利用效率。
通过调整设备的运行参数和控制策略，可以在满足制冷需求的同时尽量减少能耗。
结论暖通空调设备能效比(SEER)是衡量空调设备能效的重要指标，它直接影响着设备的能耗和运行成本。
通过了解和计算SEER值，我们可以选择高效空调设备，估算能耗和运行成本，并优化能源利用效率。
这对于节能减排和可持续发展具有重要意义。
以上是对暖通空调设备能效比(SEER)的计算方法和应用的简要介绍，希望能为您提供一些帮助。
课程设计计算详细计算书一. 基本气象参数:二.主要计算公式:冷负荷的计算2.1.1、外墙和屋面瞬变传热引起的冷负荷Qc(τ)=AK[(tc+td)kαkρ-tR] (2-1)式中： Qc(τ)------- 外墙和屋面瞬变传热引起的逐时冷负荷，W；A ------- 外墙和屋面的面积，m2；K ------- 外墙和屋面的传热系数，W/(m2·℃) ；t R ------- 室内计算温度，℃；tc------- 外墙和屋面冷负荷计算温度的逐时值，℃；由《暖通空调》附录2-4和附录2-5查取；td------- 地点修正值，由《暖通空调》附录2-6查取；kα------- 吸收系数修正值；kρ------- 外表面换热系数修正值；2.1.2、内墙、地面引起的冷负荷Qc(τ)=AiKi(to.m+Δtα-tR) (2-2)式中：ki------- 内围护结构传热系数，W/(m2·℃)；地面：0.47，W/(m2·℃)；Ai------- 内围护结构的面积，m2；to.m------- 夏季空调室外计算日平均温度，℃；Δtα------- 附加温升。
2.1.3、外玻璃窗瞬变传热引起的冷负荷Qc(τ)=cwKwAw( tc(τ)+ td－ tR) (2-3)式中 :Qc(τ)-------外玻璃窗瞬变传热引起的冷负荷，W；Kw ---z---- 外玻璃窗传热系数，W/(m2·℃)，Kw=5.9 W/(m2·℃)Aw------- 窗口面积，m2；tc(τ)------- 外玻璃窗的冷负荷温度的逐时值，℃，由《暖通空调》附录2-10查得；Cw ------- 玻璃窗传热系数的修正值；由《暖通空调》附录2-9查得cw=1.0td------- 地点修正值；2.1.4、透过玻璃窗的日射得热引起的冷负荷Qc(τ) = CαAwCsCiDjmaxCLQ(2-4)式中：Cα------- 有效面积系数，由《暖通空调》附录2-15查得；Aw------- 窗口面积，m2；Cs------- 窗玻璃的遮阳系数，由《暖通空调》附录2-13查得；Ci------- 窗内遮阳设施的遮阳系数，由《暖通空调》附录2-14查得；Djmax-------日射得热因数，由《暖通空调》附录2-12查得CLQ------- 窗玻璃冷负荷系数，无因次；2.1.5、照明散热形成的冷负荷房间照明：日光灯安装，15 W/M22.1.6、人体散热形成的冷负荷2.1.6.1、人体显热散热形成的冷负荷Qc(τ) =qsn φ CLQ(2-5-1)式中：qs------- 不同室温和劳动性质成年男子显热散热量；n ------- 室内全部人数；φ------- 群集系数，由《暖通空调》表2-12查得；CLQ------- 人体显热散热冷负荷系数，由《暖通空调》附录2-23查得；2.1.6.2、人体潜热散热引起的冷负荷Qc(τ) = qln φ（2-5-2）式中：ql-------不同室温和劳动性质成年男子潜热散热量， W；n，φ-------同式2-6-1；2.1.7、设备散热形成的冷负荷办公室考虑电气（电脑等设备）：按20W/M2。
暖通空调设备性能参数EER计算书1. 引言本文档旨在对暖通空调设备的能效比（Energy Efficiency Ratio，EER）进行计算和评估。
EER是衡量空调设备能效的一个重要指标，它表示每耗电一千瓦时（kWh）所能提供的制冷或制热能力。
通过计算EER，我们可以衡量空调设备的能效水平，从而评估其性能和效益。
2. 计算方法EER计算方法如下：EER = 制冷或制热量（BTU/h） / 耗电功率（W）其中，制冷或制热量表示设备在制冷或制热模式下所能提供的冷量或热量，单位为BTU/h（英国热单位/小时）。
耗电功率表示设备在工作状态下的平均功率消耗，单位为W（瓦特）。
3. 参数获取在计算EER之前，我们需要获取以下参数：- 制冷或制热量：可以通过设备的制冷或制热容量来获得，通常以BTU/h为单位。
- 耗电功率：可以通过设备的额定功率来获得，通常以W为单位。
4. 实际计算通过获取到的制冷或制热量和耗电功率，我们可以进行EER 的计算。
假设制冷或制热量为Q，耗电功率为P，根据计算方法，EER 计算如下：EER = Q / P其中，Q的单位为BTU/h，P的单位为W。
5. 结果解释EER的数值越高，表示单位能量所能提供的制冷或制热能力越高，即能效越好。
因此，EER值越高的空调设备，在相同制冷或制热量的情况下，能够更高效地利用电能，从而节约能源和降低能耗成本。
6. 结论通过本文档的计算和解释，我们可以对暖通空调设备的EER 进行准确的评估和比较。
在选择暖通空调设备时，我们应该优先选择EER值较高的设备，以提高能效和节约能源。
以上是关于暖通空调设备性能参数EER计算的文档，希望对您有所帮助。
---参考资料：。
暖通空调课程设计说明书题目：教学综合楼班级：11级建环2班姓名：付茂光学号： ********指导教师：**成绩：山东农业大学水利土木工程学院目录一、设计原始资料 (3)二、设计内容 (3)三、夏季冷负荷计算设计 (3)四、空调方式的确定 (4)1、空调系统的分类 (4)五、风系统设计过程 (5)1、送风状态点的确定 (5)2、送风量的确定 (6)3、空调机组选型 (7)4、风管设计 (7)5风口及气流组织设计 (8)六、防、排烟设计 (9)参考文献 (9)一、设计原始资料1、图纸：某教学综合楼平面图（包括：首层平面图、标准层平面图、顶层平面图）2、气象参数（济南市） 室外气象参数：冬季：空调计算干球温度-7.7 ℃ 最冷月平均相对湿度53% 风速2.9m/s大气压力101.91KPa 夏季：室外干球温度34.7 ℃ 最热月平均相对湿度61% 风速2.8m/s大气压力99.79KPa 室内设计参数：冬季：温度20℃ 相对湿度60% 夏季：温度26℃ 相对湿度60% 二、设计内容空调工程设计内容包括：1）收集设计资料，确定设计参数； 2）计算冷、热负荷； 3）选择空调系统方案； 4）设计室内气流组织形式； 5）设计水系统； 6）选择设备；7）布置机房及附属设备。
三、夏季冷负荷计算设计选去具有代表性的楼层代表性房间进行详细计算，其他相似房间直接取用以上计算数据。
选下面以1001普通教室为例进行计算：基本状况：1、外墙采用250mm 厚加气混凝土，传热系数K ＝0.47W/（•2m K ）2、外窗为双层中空玻璃， 传热系数K ＝2.6W/（•2m K ）3、内墙：邻室温度相同不考虑，走廊考虑5℃温差4、室内压力稍大于室外大气压力5、室内照明：荧光灯明装，200W ，开灯时间为8：00~20:006、空调设计运行时间24小时 现在分别计算各项冷负荷。
(1)外墙的逐时冷负荷。
屋顶雨外墙的冷负荷用（1.1）计算'()()()c c R Q AK t t ττ=- （W ） （1.1）其中修正后的瞬时冷负荷计算温度用式（1.2）计算'()()()c c d t t t k k τταβ=+∆ （1.2）由题意，以上参数都采用济南地区的特定条件，则有：αk ＝0.98，ρk ＝0.94。
