网络系统集成-综合布线复习

题型：一、选择题（每题2分，共20 分）二、填空题（每空格1分，共20分）三、名词解释（每题3分，共15分）四、问答题（每小题5分，共25分）五、计算与分析题（每小题10分，共20分）知识点:1、光缆的主要材料有护套材料油膏金属包带和套管材料。

2、综合布线系统的两大标准，一是国际标准ISO/IEC 11801，二是美国标准TIA/EIA 568C3、系统要求ACR至少要大于10dB4、综合布线中建筑群配线架CD到楼层配线架FD间的距离不应超过500米，建筑物配线架BD到楼层配线架FD的距离不应超过2000米。

5、光纤熔接时，要求的接续损耗小于0.1dB6、主干子系统的布线方式有4种，它们是电缆孔方法、电缆井方法、金属管道方法和电缆托架方法。

7、光纤的三种连接方式是熔接、活动连接、机械连接。

8、4对非屏蔽电缆布放时的弯曲半径应大于线缆外径的4倍9、双绞线的近端串扰测量值越大，电缆的性能越低10、线缆传输的衰减量会随着长度和频率的增加而增大。

11、水平子系统的布线方式有三种，它们是直接埋管方式线槽和支管方式地面线槽方式。

12、在水平布线有CP点的情况下，CP距离配线间的距离至少要大于15米13、路上任何点的阻抗不连续性将导致该链路信号反射和信号畸变。

链路特性阻抗与标准值之差不大于路上任何点的阻抗不连续性将导致该链路信号反射和信号畸变。

链路特性阻抗与标准值之差不大于2014、综合布线系统中，电气保护主要指过压保护过流保护。

15、双绞线成端时,应尽量保持双绞线的绞合，开绞长度不应超过13mm16、根据GB50312-2007综合布线工程验收规范，综合布线工程验收分哪4个阶段？开工前检查，随工验收，初步验收，竣工验收。

17、工作区电缆的预留长度为3-6厘米18、设备间中，色标有什么含义？绿色：网络接口的进线侧，来自电信局的中继线，即中继/辅助场的总机中继线；紫色：公用设备端节点；黄色：交换机和其他各种引出线；白色：干线电缆和建筑群电缆；蓝色：从设备间到工作区或服务终端的连接（水平）；橙色：网络接口；灰色：二级干线；红色：关键电话系统；棕色：建筑群干线电缆。

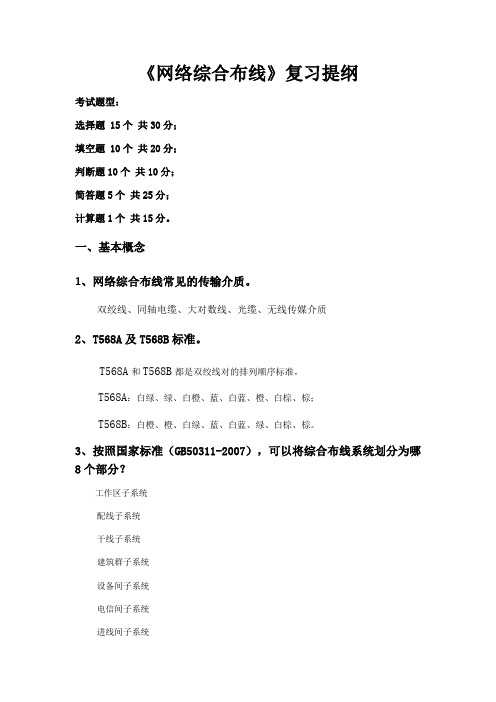

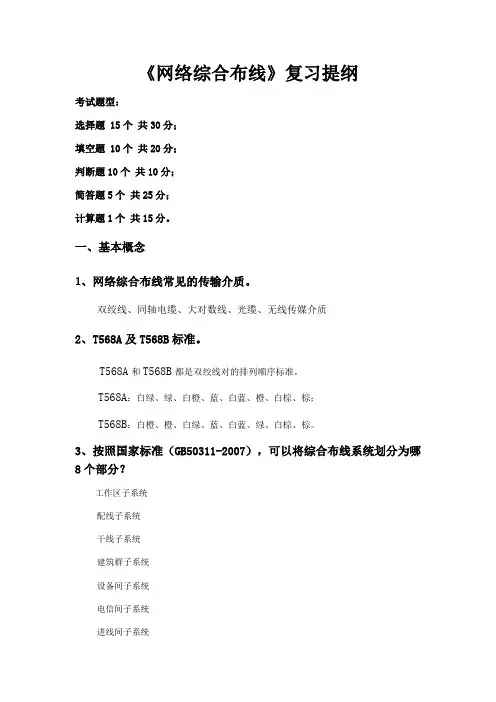

《网络综合布线》复习提纲考试题型：选择题 15个共30分；填空题 10个共20分；判断题10个共10分；简答题5个共25分；计算题1个共15分。

一、基本概念1、网络综合布线常见的传输介质。

双绞线、同轴电缆、大对数线、光缆、无线传媒介质2、T568A及T568B标准。

T568A和T568B都是双绞线对的排列顺序标准，T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

3、按照国家标准（GB50311-2007），可以将综合布线系统划分为哪8个部分？工作区子系统配线子系统干线子系统建筑群子系统设备间子系统电信间子系统进线间子系统管理4、简述双绞线的特点及主要应用环境。

双绞线具有价格便宜、布线成本低、易于安装；适用于多种网络拓扑结构；电缆双绞结构能够降低信号干扰程度；双绞线既可以传输模拟信号，也可以传输数字信号等特点。

双绞线是综合布线系统工程中最常用的有线传输介质，主要用于垂直干线子系统、水平子系统、工作区信息插座到桌面计算机之间的连线以及各种跳线等多种环境中。

5、网络工程项目实施方案可划分为几个阶段？6、请给出认证测试中基本链路和通道的概念、它们之间的区别，并说出测试接法的不同之处。

基本链路包括了最长90米的固定水平布线电缆，水平电缆两端的接插件和两条与现场测试仪相连接的2米测试条线，由这3部分组成基本链路。

通道链路包括了最长90米的固定水平布线电缆，水平电缆两端的接插件，一个靠近工作区的可选的附属转接器，最长10米的配线架上的跳线和用户终端连接线，通道最长100米。

基本链路和通道的区别在于基本链路不含用户使用的跳线电缆，测试基本链路时，要使用测试仪专配的测试跳线，而测试通道时，直接用链路两端的跳线连接到测试仪。

7、综合布线系统的安全涉及哪几方面内容各应注意什么?电气防护：应注意间距环境和防护接地：应注意接地要求、竖井和护套防火：应注意防火材料的选择、阻燃电缆和推广应用等8、综合布线系统特性主要有哪些？1)可靠性、实用性 2)先进性 3)灵活性4)模块化 5)扩充性 6)标准化9、简述单芯互连光缆的主要性能及应用范围。

1、布线器材包括线管、线槽、桥架、施工安装辅助材料等。

2、常见的光纤连接器有圆头的ST型和方头的SC型。

3、综合布线的项目施工管理包含工程施工管理、工程技术管理和工程质量管理。

4、综合布线的现场施工管理中，图纸会审结果应由建设单位、施工单位和监理单位三方共5、综合布线的现场施工步骤分为准备阶段、施工安装阶段、设备安装三个阶段。

6、综合布线工程测试一般分为验证测试和认证测试。

7、智能建筑由系统集成中心、综合布线系统、楼宇自动化、办公自动化和通信自动化组成。

8、在综合布线设计中，干线子系统的接合方法有点对点端接法和分支接合法两种。

9、综合布线系统的接地体分自然接地体和人工接地体两种。

10、综合布线工程与整体工程的配合主要是与土建工程和装潢工程的配合。

11、网络传输介质有双绞线、同轴电缆、光纤和无线传输4种。

12、与多模相比，单模光纤的传输距离长，成本高。

13、TIA/EIA568B标准认可的双绞线电缆是4对3类、4对超5类类和4对6类类电缆。

14、干线子系统的布线路由可采用电缆孔和电缆竖井两种方法。

15、目前，综合布线工程中主要采用AutoCAD和Visio两种制图软件。

16、安装在墙上的信息插座，其位置宜高出地面300MM左右，如房间采用活动地板时，信息插座应离活动地板地面为300MM。

17、建筑物内敷设主干电缆一般有两种方法：向下垂放线缆和向上牵引线缆。

18、跳线两端的接头有两种，一种是110型插头，另一种是RJ45型插头。

19、PVC管槽暗埋时，要注意1.管子转弯时转弯半径要大，2.管内穿线要留50%以上空间。

20、布线工程成本控制关键在于施工前计划、施工过程中的控制和工程实施完成后经济分析。

21、水平子系统工程中4种布线路由方式天花板吊顶内敷设线缆方式,地面管槽方式、走廊桥架方式和墙面线槽方式。

22、根据折射率的分布，光纤可分为跳变式光纤和渐变式光纤。

23、单模光纤的导入波长为1310nm和1550nm两种。

综合布线复习题及答案模拟题1一、单项选择1、10Base-T以太网中，以下说法不对的是：（ C ）A) 10指的是传输速率为10MBPS B) Base 指的是基带传输C) T指的是以太网D) 10Base-T 是以太网的一种配置2、核心层处理高速数据流，其主要任务是（A ）A) 数据包的交换B）流量汇集C) 聚合路由路径D)提供相关边缘服务3、FDDI是（ C ）A）快速以太网B）千兆位以太网C）光纤分布式数据接口D）异步传输模式4、在计算机网络中，能将异种网络互连起来，实现不同网络协议相互转换的网络互连设备是（ C ）。

A）集线器B）路由器C）网关D）网桥5、在企业内部网与外部网之间，用来检查网络请求分组是否合法，保护网络资源不被非法使用的技术是（B ）。

A）防病毒技术B）防火墙技术C）差错控制技术D）流量控制技术6、（C ）将流量馈入网络，执行网络访问控制，并且提供相关边缘服务。

A) 核心层B）分布层C) 接入层D) 汇聚层7、按国际标准化组织ISO/IEC11801定义综合布线从FD到BD 之间的是（ B ）A) 建筑群干线布线子系统B) 建筑物干线布线子系统C) 水平布线子系统D)垂直干线布线子系统8、如果采用双绞线作为水平子系统的线缆，那么线缆的最大长度为（ D ）A) 120m B) 200m C) 100m D) 90m9、标准机柜的内宽是（ A ）A) 19英寸B) 21英寸C) 32寸D) 30英寸10、OA系统是（D ）。

A）通信自动化系统B）楼宇自动化系统C）计算机网络系统D）办公自动化系统11、广播数据包通常采用广播地址（ C ）A)单播地址B)组播地址C)广播地址D）全零地址12、下面哪些是有效的IP主机地址（ D ）A）127.13.214.254 B）305.299.13.1C）227.405.13.112 D）105.14.155.12 13、基于RIP的路由器允许的最大跳跃计数是多少（ C ）A）6 B）12 C）15 D）18 14、在电缆中屏蔽有什么好处（ B ）A）减少信号衰减B）减少电磁干扰辐射C）减少物理损坏D）减少电缆的阻抗15、若要对数据进行字符转换和数字转换，以及数据压缩，应在OSI的( D)层上实现；A)网络层B)传输层C)会话层D)表示层16、网桥工作在互连网络的（B）。

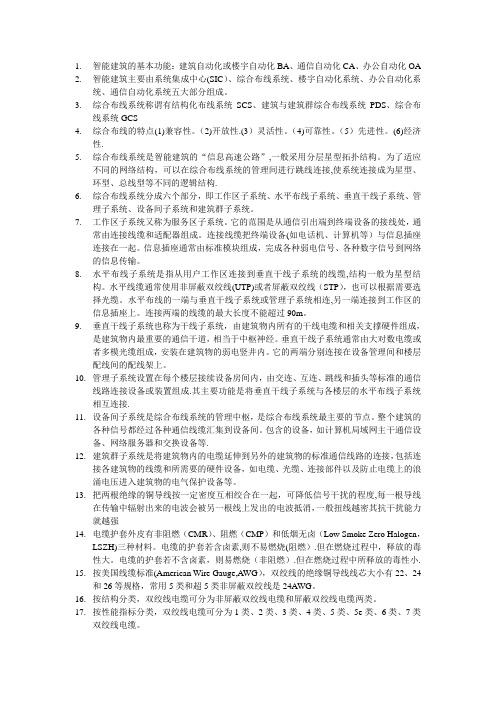

1.智能建筑的基本功能：建筑自动化或楼宇自动化BA、通信自动化CA、办公自动化OA2.智能建筑主要由系统集成中心(SIC）、综合布线系统、楼宇自动化系统、办公自动化系统、通信自动化系统五大部分组成。

3.综合布线系统称谓有结构化布线系统SCS、建筑与建筑群综合布线系统PDS、综合布线系统GCS4.综合布线的特点(1)兼容性。

（2)开放性.(3）灵活性。

（4)可靠性。

（5）先进性。

(6)经济性.5.综合布线系统是智能建筑的“信息高速公路”,一般采用分层星型拓扑结构。

为了适应不同的网络结构，可以在综合布线系统的管理间进行跳线连接,使系统连接成为星型、环型、总线型等不同的逻辑结构.6.综合布线系统分成六个部分，即工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统和建筑群子系统。

7.工作区子系统又称为服务区子系统。

它的范围是从通信引出端到终端设备的接线处，通常由连接线缆和适配器组成。

连接线缆把终端设备(如电话机、计算机等）与信息插座连接在一起。

信息插座通常由标准模块组成，完成各种弱电信号、各种数字信号到网络的信息传输。

8.水平布线子系统是指从用户工作区连接到垂直干线子系统的线缆,结构一般为星型结构。

水平线缆通常使用非屏蔽双绞线(UTP)或者屏蔽双绞线（STP），也可以根据需要选择光缆。

水平布线的一端与垂直干线子系统或管理子系统相连,另一端连接到工作区的信息插座上。

连接两端的线缆的最大长度不能超过90m。

9.垂直干线子系统也称为干线子系统，由建筑物内所有的干线电缆和相关支撑硬件组成，是建筑物内最重要的通信干道，相当于中枢神经。

垂直干线子系统通常由大对数电缆或者多模光缆组成，安装在建筑物的弱电竖井内。

它的两端分别连接在设备管理间和楼层配线间的配线架上。

10.管理子系统设置在每个楼层接续设备房间内，由交连、互连、跳线和插头等标准的通信线路连接设备或装置组成.其主要功能是将垂直干线子系统与各楼层的水平布线子系统相互连接.11.设备间子系统是综合布线系统的管理中枢，是综合布线系统最主要的节点。

一、填空题（1）“3A”智能建筑是指智能大厦具有、和功能。

（2）工作区子系统是指到的范围。

（3）水平布线子系统也称作水平子系统，其设计范围是到。

（4）管理子系统由组成（5）对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为三种不同系统设计等级，他们是、和。

（6）在双绞线电缆内，不同线对具有不同的扭绞长度，这样作用是。

（7）双绞线电缆的每一条线都有色标，以易于区分和连接。

一条4对电缆有四种本色，即、、、。

（8）按照绝缘层外部是否有金属屏蔽层，双绞线电缆可以分为和两大类。

目前在综合布线系统中，除了某些特殊的场合通常都采用。

（9）光纤由三部分组成，即：、和。

（10）按传输模式分类，光缆可以分为和两类。

（11）单模光缆一般采用为光源，一般采用和波长。

光信号可以沿着光纤的轴向传播，因此光信号的损耗很小，离散也很小，传播距离较远。

多模光缆一般采用的光源是，一般采用和波长。

（12）室外光缆主要适用于综合布线系统中的子系统。

（13）光纤配线架的交叉和互连的基本元件包括：、、和。

（14）设备间中应有足够的设备安装空间，一般设备间的面积不应小于。

（15）我国通信行业标准规定，水平布线子系统的双绞线电缆最大长度为。

（16）综合布线系统的网络拓扑结构一般采用结构。

（17）管理子系统的管理标记通常有、和三种。

（18）在不同类型的建筑物中，管理子系统常采用和两种管理方式。

（19）综合布线中建筑群配线架（CD）到楼层配线架（FD）间的距离不应超过米，建筑物配线架（BD）到楼层配线架（FD）的距离不应超过米。

（20）干线子系统的接合方法主要有和。

（21）在敷设管道时，应尽量减少弯头，每根管的弯头不应超过，并不应有S 形弯出现。

（22）安装机柜面板，柜前应留有净空。

机柜背面离墙面距离视其型号而定，要便于安装于维护。

（23）综合布线工程的测试内容主要包括。

（24）目前综合布线工程中，常用的测试标准为ANSI/EIA/TIA制定的标准。

网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种类型的电缆通常用于室内布线？A. 同轴电缆B. 双绞线C. 光纤D. 无线信号答案：B2. 在网络综合布线中，下列哪项不是传输介质？A. 双绞线B. 光纤C. 无线电波D. 网络交换机答案：D3. 下列哪种网络标准定义了10Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A4. 在网络综合布线中，下列哪种设备用于连接不同网络段？A. 路由器B. 交换机C. 集线器D. 网桥答案：C5. 下列哪种网络设备用于连接多个网络，并进行数据包转发？A. 路由器B. 交换机C. 集线器D. 网桥答案：A6. 在网络综合布线中，下列哪种电缆具有最高的传输速率？A. 双绞线B. 同轴电缆C. 光纤D. 无线信号答案：C7. 下列哪种网络标准定义了100Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A8. 在网络综合布线中，下列哪种设备用于连接多个网络，并进行数据包过滤？A. 路由器B. 交换机C. 集线器D. 网桥答案：B9. 下列哪种网络设备用于连接多个网络，并进行数据包转发和路由选择？A. 路由器B. 交换机C. 集线器D. 网桥答案：A10. 下列哪种网络标准定义了1000Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A二、填空题（每题2分，共20分）1. 在网络综合布线中，通常将网络设备分为______和______两大类。

答案：传输介质、网络设备2. 双绞线分为______和______两种类型。

答案：屏蔽双绞线、非屏蔽双绞线3. 在网络综合布线中，下列设备分别属于哪一类：交换机（______）、路由器（______）、集线器（______）。

综合布线系统总复习题附答案一、填空题1、进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

2、管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模块进行标识和记录。

3、布线能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。

4、电信间是放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。

5、信道是连接两个应用设备的端到端的传输通道。

6、CP链路是楼层配线设备与集合点（CP）之间，包括各端的连接器件在内的永久性的链路。

7、建筑物配线设备的英文缩写是BD。

8、楼层配线设备的英文缩写是FD。

9、CP的中文名称是集合点。

10、线对一般是指一个对绞线对。

二、单选题1、在综合布线中，一个独立的需要设置终端设备的区域称为一个(D)A.管理间B.设备间C.总线间D.工作区2、水平子系统的线缆端与工作区的端接；另一端与楼层配线间的相连接。

（A）A.信息插座、配线架B.信息插座、建筑外主干线缆C.垂直干线、配线架D.建筑外主干线缆、配线架3、管理线缆及相关连接硬件的区域称为（A）A.管理区B.设备间C.总线间D.工作区4、（D）是每一座建筑物内安装进出线设备，进行综合布线及其应用系统管理和维护的场所A.总线间B.管理间C.工作区D.设备间5、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个（C）综合布线系统A.垂直干线B.水平C.建筑群D.总线间6、（C）是综合布线系统的关键部分，因为它是外界引入和楼内布线的交汇点。

A.垂直子系统B.管理间子系统C.设备间子系统D.工作区子系统7、综合布线系统中直接与用户终端设备相连的子系统是（A）。

A.工作区子系统B.水平子系统C.干线子系统D.管理子系统8、综合布线系统中安装有线路管理器件及各种公共设备,以实现对整个系统的集中管理的区域属于(C)。

A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统9、综合布线系统中用于连接楼层配线间和设备间的子系统是(C)。

网络综合布线考试复习题网络工程与综合布线实践考核题所依据参数：1)某大学新建学生宿舍2栋，这2栋相邻，每栋有6层，每层有宿舍32间，每间设计4个网络信息点。

2)垂直干线子系统采用光纤，水平子系统采用超五类非屏蔽线缆，每层楼设计一个管理子系统，设备间和进线间安排在1楼。

系统全部采用T568B标准设计。

3)每间宿舍看作是一个工作区，按照综合型系统设计。

配线架采用RJ45型48口，要设计有建筑群子系统，采用光纤连接，方便与其他已建成宿舍联网互通。

4)布线路由采用在公共走道安装桥架的方式；工作区的面板用2个信息点1个面板。

题目：1．详细阐述综合布线的定义、特点及七大子系统（最好给出模型图示）。

答：1.综合布线的定义：综合布线系统是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，能使建筑物或建筑群内部的语音、数据通信设备，信息交换设备，建筑自动化管理设备及物业管理等系统之间彼此相连，也能使建筑物内的信息通信设备与外部的信息通信网络相连接，以达到共享信息资源及更高的需求，因此综合布线系统是建筑物智能化必备的基础设施。

2.综合布线的特点：兼容性、开放性、灵活性、可靠性、先进性、经济性。

3.综合布线的七大子系统：工作区子系统：配线（水平）子系统：管理子系统：干线（垂直）子系统：设备间子系统：建筑群子系统：进线间子系统：2．给出信息点的统计表，并概算信息点的工程造价。

（网络信息点的单价是50元）答：（1）信息点统计表：（2）信息点的工程造价：每栋每层：4*32=128（个）每栋：6*128=768（个）总需求：2*768=1536（个）工程造价：1536*50=76800（元）3．每个楼层最远的信息点到配线间的距离为70米，每个楼层最近的信息点到配线间的距离为10米。

请确定两幢楼应选用的水平布线线缆的类型并估算出两幢楼所需的水平布线线缆总用量。

实施布线工程应订购多少箱电缆（每箱305米）？答：水平布线线缆70<90米由于系统都采用T568B标准设计，所以最好选择超五类非屏蔽线缆。

综合布线习题单选1、从RJ-45插座到终端设备之间的连线用UTP双绞线，一般不要超过（）A、6mB、10mC、3mD、20m2、ISO11801建议的拓扑结构是主干分层的（）A、网状结构B、星形结构C、树形结构D、环形结构3、在水平线缆选择原则中，每个工作区至少有几个通信插座（）A、2B、3C、4D、54、100Ω电缆反射率是（）A、23dBB、50dBC、35dBD、45Db5、在建筑群子系统中，为了能进行远距离通信（大于100m），以及防止雷击多网络设备造成的损坏，一般采用（）。

A、光缆B、双绞线C、铜缆D、屏蔽线6、在布线时，电源线槽和弱电线槽之间的距离应至少（）以上。

A、1mB、5cmC、10cmD、50cm7、在布线时，线槽的横截面积留（）的富余量以备扩充。

A、40%B、50%C、35%D、20%8、6类线布线要点要求线缆的接头处反缠绕开的线段距离不应超过（）A、5cmB、2cmC、4cmD、3cm1.下面哪个表示已注册插座（）A SJB RJC AJD AR2.从RJ-45插座到终端设备之间的连线用UTP双绞线，一般不要超过几米（）A4B5C6D73.下面哪个电阻指一对双绞线的两条铜导线电阻之和，直流环路电阻将使信号能量部分转变成热能耗损掉（）A直流环路B横流环路C双层环路D三层环路4.水平子系统用线一般为UTP双绞线，长度一般不超过几米（）。

A90B70C60D505.下面哪个称为不间断电源，它是一种含有储能装置，以逆变器为主要组成部分的恒压、恒频的电源设备（）。

A UPSB APS CNPS D GPS6.下面哪个是整个配线系统的中心单元（）。

A设备子系统B配线间系统C工作区子系统D水平子系统7.下面哪个是全屏蔽电缆，有较高的容量和较好的抗干扰特性（）。

A STPB SAPC IECD ACR8.ISO11801除了定义了“通道”这种水平布线模式，还定义了哪种模式（）。

A路由B链路C透明D交换机1.综合布线系统的拓扑结构一般分为()A.总线型B.星型C.树型D.环型.2.干线子系统的设计范围包括:()A.管理间与设备间之间的电缆B.信息插座与管理间、配线架之间的连接电缆C．设备间与网络引入口之间的连接电缆。
