网络系统集成与综合布线典型案例.27页PPT

• 线槽
• 桥梁 1.金属桥梁
2.非金属桥梁
• 机柜 1.外形分类 立式机柜、挂墙式机柜、开放式机
柜
2.应用对象分类
第6页/共20页
综合布线材料示意图
第7页/共20页
综合布线示意图
第8页/共20页
综合布线需求分析
• 要了解综合布线与计算机的关系 • 要了解综合布线与建筑物整体工程的关系 • 要调查、预测综合布线工程用户需求 • 建筑物现场的勘察 • 编写需求文档
第9页/共20页
布线器材主要 由线管中的塑料管 和线槽中的阳角， 平三通终端头等组 成，桥梁主要由托 盘式桥架和槽式桥 架组成，为水平敷 设，尺寸较小
项南大楼布线
第10页/共20页
第11页/共20页
第12页/共20页
第13页/共20页
第14页/共20页
综合布线工程设计
• 综合布线系统的总体设计 • 工作区子系统的实际 • 水平干线子系统设计 • 垂直干线子系统设计 • 设备间和管理间设计 • 建筑群子系统的设计 • 综合布线系统的其他部分设计 • 绘图软件和综合布线工程图纸 • 综合布线系统的计算机辅助设计
第15页/共20页
综合布线• 综合布线系统的维护范围 1.室外通信线路维护管理的范围 2.室内通信线路维护管理的范围
• 综合布线系统的维护内容 1.系统运行管理 2.维护检修组织管理 3.设备、材料、工具、仪表等日常行政管理
• 要了解综合布线系统的维护要求
• 经济可行性 1)当布线系统只有一个或者两个的时候，传统布线的初期投资较低，但是当系统个数增加时，传
统布线的投资增长的很快，综合布线则相反 2)综合布线的性能价格比比较高
第4页/共20页

1）ISO/IEC 11801 2002 (信息技术—用户通用布线系统) 2）ANSI/EIA/TIA 568 B 《商务建筑物建筑布线标准》 3）GB 50311-2007《建筑及建筑群综合布线系统工程设计规范》 4）GB 50312-2007《建筑与建筑群综合布线系统工程验收规范》
第18页/共32页
第7页/共32页

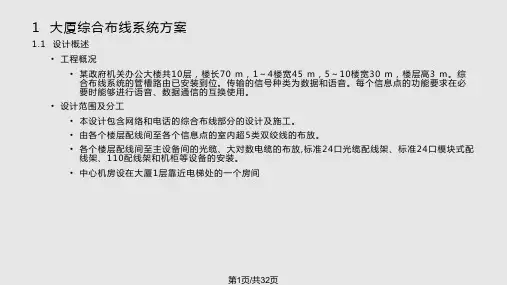

1 大厦综合布线系统方案
1.2 综合布线系统设计 • 垂直干线子系统
（1）垂直干线子系统和涉及的器件
• 由垂直大对数铜缆或光缆组成。它的一端端接于设备机房的建筑特配 线架上，另一端端接在楼层电信间的楼层配线架上。本设计中采用 Vcom 5类50对UTP作为语音主干，采用8芯室内多模光缆作为数据主 干，连接设备间BD和各楼层的FD。
件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使 用的灵活性。
第9页/共32页
1 大厦综合布线系统方案
1.3 主要工程量表
序号
名称
1 超5类模块端接
2 布放4芯室内光缆
3 布放5类50对室内大对数电缆
4 布放室内超5类非屏蔽双绞线电缆
5 光纤熔接
6 安装100对110型配线架（水平用）
（2）干缆用量
• 每层垂直线缆长度(m)=(距BD的楼层数×层高＋电缆井至BD距离＋端 接容限(光纤10 m，双绞线6 m))×每层需要根数
• 总垂直干线线缆长度等于各楼层垂直线缆长度之和
（3）垂直线缆布线方式
• 采用电缆孔方法
第8页/共32页
1 大厦综合布线系统方案
1.2 综合布线系统设计 • 设备间子系统
语音信息 点
27
27 27 27 24 24 24 24 24 24

第24页/共32页
• 19英寸2米机柜：1个×5=5个 • 光纤配线架： • 12口ST-ST光纤配线架：4个 • 24口ST-ST光纤配线架：1个 • 光纤跳线： • ST-SC双芯跳线（3米）：10对
第25页/共32页
其它配件：
• 110配线架背板：10个 • 110配线架理线器：16个 • RJ45配线架理线器：20个 • 线缆扎带 • 线缆标签条 • 光纤熔接耗材
第16页/共32页
画出详细的系统设计图
•
系统框图
•
平面图
•
实际施工图
•
网络拓扑图
第17页/共32页
列出材料、设备清单：
•
定货编号
•
具体描述
•
定货单位
•
数量
•
单价
•
总价
第18页/共32页
主体方案：
• 工作区：超五类信息插座模块
•
配86×86(mm)双孔盒式插座
• 水平布线：超五类4对非屏蔽双绞线(UTP)
• 垂直主干：数据--6芯室内多模光纤
•
话音--三类25对大对数双绞线缆
楼层配线间：水平端接--超五类RJ45配线 架
• 数据主干--ST光纤配线架
• 设备间：水平端接--超五类RJ45配线架
•
话音主干--110配线架
•
数据主干--ST光纤配线架。
第19页/共32页
工作区材料统计：
工作区： • 盒式插座+RJ45模块+RJ45-RJ45工作区软线 • 信息插座：(均为超五类模块配明装盒) • 每一层: 双孔盒式插座40套(话音+数据) • 十层共计:40×10=400套双孔盒式插座 • 每一层:超五类8芯RJ45信息插座模块:80个 • 十层共计:80×10=800个RJ45信息插座模块

2．施工计划表
施工时间 施工任务 负责人 施工地点 联系方式 测试时间 备注
1 某学校校园网的组建方案
1.4 施工
3．材料
布线实施设计中的选材用料对建设成本有直接的影响，需要的主要材料 如下。 （1）多模光纤； （2）五类双绞线，在布线实施时，应该尽可能考虑选用防火标准高的线 缆。 （3）各种信息插座，RJ-45等； （4）电源； （5）塑料槽板； （6）PVC管； （7）供电导线； （8）配线架； （9）集线器、交换机等设备；
1 某学校校园网的组建方案
1.4 施工
1．标准化
结构化布线有着严格的规定和一系列规范化标准，如国际商务建筑布 线标准（TIAIEIA 568A与TIAIEIA 568B）、综合布线系统电气特性通用测 试方法（国家通信行业标准Y1J/T1013—2019）、建筑与建筑物综合布线 系统工程设计规范等。
网
络
技
术 专
网
网络系统集成与综合布线典型案例
络 工
业
程
教
规
学
划 与
资
设
源
计
库
1 某学校校园网的组建方案
校园网设计的步骤：
（1）进行需求分析。根据学校的性质、特点和目标，对学 校的信息化环境进行准确的描述，明确系统建设的需求和条件。
（2）在应用需求分析的基础上，确定学校网络架构类型， 网络拓扑结构和功能，确定系统建设的具体目标，包括网络设施 、站点设置、开发应用和管理等方面的目标。
地 点 节点数目 用户数目
位置
网络信息中心 6
50
距离信息中心0m
各院系楼
20
各教学楼
30
图书馆
12
上百用户 50以上 60

典型综合布线工程的案例分析课件 (一)典型综合布线工程的案例分析课件随着信息技术的快速发展和应用的广泛，网络已经成为我们生活中必不可少的一部分。

在企业、机关、学校等各个领域中，都需要网络来实现信息的传输与共享。

而如何实现一个完善且高效的网络就需要靠综合布线工程实现。

下面，我们就来看看一个典型综合布线工程的案例分析。

一、实施环境项目名称：XXX新办公楼项目地址：某市XX街道建设单位：某公司设计单位：某专业设计公司二、项目需求1.物理安装需求（1）Y系统：1个服务器机架，24个口的交换机，12个口的UPS采购服务并提供安装维护；（2）WIFI及接入点系统：45个接入点，1个主控制器，提供物理安装和调试服务；（3）会议系统：内置音响以及投影设备；2.布线方案方案需求（1）需要达到带宽和扩展能力的要求；（2）需要考虑新装修的房间功能布置及相关未来扩展面临的候选解决方案。

三、项目实施1.物理安装交换机、服务器、UPS系统等设备，经过选型和可行性分析后，确定采用H3C（三星电子的企业网络品牌）等品牌的设备，提供整体解决方案。

并由专业技术人员现场安装和调试。

2.布线方案（1）区域分析：根据现场的建筑设计、环境布置和具体功能要求，划分不同的区域。

比如会议室、办公区域、厕所、楼梯间等不同的区域。

（2）布线设计：根据局部需求以及整体方案要求，设计相应的布线方案。

比如，采用H3C、家用电话线、多功能接头，提供整体、完整布线方案。

（3）设备选型：按照优、良、及格等不同等级要求，选用符合国家标准的设备。

（4）施工验收：由专业人员负责现场实施，逐项验收。

严格按照规范执行，保证施工质量。

四、项目总结该项目采用先进的设备和布线方案，满足了建设单位和设计单位的需求。

同时，布线设计按照规范执行，严格控制施工质量。

这也为后续的参考提供了有价值的经验。

综上所述，典型综合布线工程的案例分析课件，从实施环境、项目需求、项目实施以及项目总结的四个部分对一个典型案例进行了分析，着重探讨了物理安装和布线方案。

结构化综合布线系统解决了常规布线系统 无法解决的问题，常规布线系统中的电话系统、 保安监视系统、电视接受系统、消防报警系统、 计算机网络系统等，各自系统互不相连，每个 系统的终端插接件亦不相同，当这些系统中的 某一项需要改变，将是极其困难的，甚至要付 出很高的代价。相比之下，综合布线系统是采 用模块化插接件，垂直、水平方向的线路一经 布置，只需改变接线间中的跳线，改变交换机， 增加接线间的接线模块，便可满足用户对这些 系统的扩展和移动。
时，与布线通道及空间、管理、电缆性能及连接硬件性能 等有关的相关标准也同时推出；1995年底，EIA/TIA 568 标准正式更新为EIA/TI A/568A；国际标准化组织(ISO)推 出相应标准ISO/IEC/IS11801；1997年TIA出台六类布线系 统草案，同期，基于光光纤的千兆网标准推出。1999年至 今，TIA又陆续推出了六类布线系统正式标准，ISO推出 七类布线标准。
项目分析
一、工程目标
• 支持高速率数据传输，能传输数字、多媒体、视频、音 频信息，满足学
• 院日常办公、对外交流、教学过程和教务管理需要。 • 符合EIA / TIA 568A、EIA / TIA 568B，ISO /IEO 11801国
际标准。
• 所有接插件都采用模块化的标准件，以便于不同厂家设 备的兼容。
之能够满足用户的多种需求； • 为各种类型的线缆、连接件以及布线系统的设计和安
装建立性能和技术标准。
(2)范围 • 标准针对的是“商业办公”电信系统； • 布线系统的使用寿命要求在10年以上； (3)内容
包括所用介质、拓Βιβλιοθήκη 结构、布线距离、用户接口、线缆 规格、连接件性能、安装程序等。
(4)涉及的范畴 • 水平干线布线系统 • 垂直干线布线系统 • UTP布线系统 • 光缆布线系统 • 水平干线子系统

图13-2 校园建筑地理布局
h
5
13.1 某大学校园网的组建方案
13.1.1 需求分析
3．网络功能
该校园网络应用范围较广，传输的数据主要包括 图像、语音、文本等多种数据类型。应该保证 1 000Mbit/s主干网带宽，以及100Mbit/s带宽接入各个 信息点。
4．成本分析
成本分析主要包括网络干线敷设、硬件设备、软
件和施工，以及未来的网络维护费用、维持网络运行 费用和必要配件的费用等，同时还要考虑到网络的升 级费用等。
h
6
13.1 某大学校园网的组建方案
13.1.1 需求分析
5．建设目标
（1）教学环境：为师生提供教学演播环境和交互式学习环境，提高 教学质量，促进学生自主学习，改革课堂教学模式。 （2）数据库：储备大量的多媒体课件、教学相关内容，支持100兆 以上数据文件的管理、检索和存储等。 （3）教学科研管理：支持教学活动信息查询、统计和汇总等功能， 通过分析信息，给管理人员提供详实的资料，方便制定教学工作计划。 （4）办公自动化：提高办公效率，节约成本，实现无纸化办公。 （5）网络互连：建立校园信息发布窗口，如学校主页、教师主页、 电子信箱和学生网站等，实现校园网与校园网和校园网与Internet的 信息共享和高效互联。
（3）各种信息插座，RJ-45等； （4）电源； （5）塑料槽板； （6）PVC管； （7）供电导线； （8）配线架； （9）集线器、交换机等设备；
h
13
13.1 某大学校园网的组建方案
13.1.4 施工
4．施工配合 5．铺设线缆和管道 6．搭建配线架
13.1.5 测试验收
布线施工完成后，就要进行测试验收。布线系统是否达到标
13.2.3 网络建设方案设计

9
TE:终端设备
第9页/共66页
综
合
布
线
系
统
虚线表示BD 与 BD 之间，FD
的
与FD 之间可以
构
设置主于缆线
成
10
第10页/共66页
注：对设置了设备间的建筑物，设备间所在楼层的FD 可以和设备中的BD／CD 及人口设施安装在同一场地。
11
第11页/共66页
信道应由最长90m 水平缆线、最长10m 的跳线和设备缆线及 最多4 个连接器件组成。 永久链路则由90m 水平缆线及3 个连接器件组成
机房工程标准
机房工程子系统
6．机房防雷、接地子系统 机房防雷应采用下列几种方式 （1）在动力室电源线总配电盘上安装并联式专用避雷器 （2）在机房配电柜进线处，安装并联式电源避雷器 （3）在计算机设备电源处使用带有防雷功能的插座板
24
第24页/共66页
机房工程标准
机房工程设计原则
1．实用性和先进性 2．安全可靠性 3．灵活性与可扩展性 4．标准化 5．经济性 6．可管理性
《电子计算机机房施工及验收规范》（SJ/T30003）
《建筑设计防火规范》GB5004-95
《建筑与建筑群综合布线系统工程设计规范》GECS72-95
《室内装饰工程质量规定》GB1838—93
《建筑内部装修设计防火规范》GB50222-95
《通风与空调工程施工及验收规范》GB50243-97
《供配电系统设计规范》GB50052-92
UPS配电系统对各配线间网络设备进行集中供电。配 线由UPS输出至分配电柜后，经单独镀锌金属线槽（管）引 到各配线间各处。配电柜内每个配线间供电设独立开关控 制，并配有漏电保护装置。
