架空送电线路平断面处理系统(SLW2D)操作说明目录第一章系统概述 (1)一、功能简介 (1)二、运行环境 (1)三、注意事项 (1)四、名词解释 (1)第二章操作流程 (3)一、系统配置 (3)二、数据输入 (3)三、图形编辑 (3)四、成果输出 (3)第三章操作说明 (4)一、系统运行 (4)二、系统配置 (5)2.1 测量设置 (5)2.2 显示设置 (7)三、显示配置 (16)四、测量 (17)4.1 快速输入法 (17)4.2 测量桩点 (19)五、图形编辑 (33)5.1 图形编辑 (33)5.2 两点间连线 (57)5.3 文字注记 (58)5.4 风偏断面 (59)5.5 塔基断面 (60)六、删改功能 (61)6.1 删改功能 (61)6.2 删改连线 (71)七、显示配置 (71)7.1 居中方式 (71)7.2 常用显示功能 (72)八、输出图表 (74)8.1 图幅设置 (74)8.2 标尺 (80)8.3 输出DXF文件 (81)8.4 成果输出 (82)附录A 数据接口 (84)一、读入数据 (84)1.1 表单数据（全站仪数据处理） (84)二、生成平断面图 (90)2.1 读入表单数据（T） (90)2.2 读入表单数据（定位） (90)2.3 撤销上次读入的表单数据 (91)三、表单输入法技巧 (91)四、特殊情况处理 (91)4.1 水上跨越物的测量 (91)4.2 风偏点的测量 (92)4.3 两点测房 (92)五、表单数据（GPS数据处理） (92)附录B 拼接线路图形 (93)第一章系统概述一、功能简介《SLW2D架空送电线路平断面处理系统》（以下简称《SLW2D系统》）适用于任意比例尺和各种电压等级的架空送电线路平断面图处理工作。

《SLW2D系统》的数据处理方式有以下三种：与全站仪联机自动记录观测数据，现场自动形成平断面图。

手工输入测量原始数据（有即输即现、快速输入法和批量输入三种方式）。

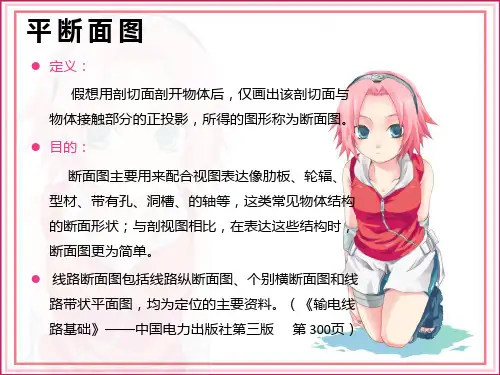

一、纵断面图及平面图纵断面图是沿线路中心线的剖面图，表示沿中心线的地形、被跨越物的位置和高程。

而平面图则表示沿线路中心线左右各20－50m宽地带的地形平面图。

平面图和断面图都展成直线画在一张图上，简称平断面图。

当线路遇到有转角时，在平面图上标出转角方向，并注明转角的度数。

地形复杂时，例如当线路中心与边线高差较大，边线对地限距有可能不满足要求时，还需画出局部横断面图。

纵断面图比例一般水平方向为1：5000、垂直方向为1：500；对于地形复杂的地区或要求精度比较高时，水平方向为1：2000，垂直方向为1：200。

在平断面图的下方，应填上桩号、标高和桩距。

并应留有填写杆塔形式、杆塔编号和档距等的空栏，备定位时使用。

图4－2示出了某条线路的一段平断面图。

图4－2 线路平断面图二、定位模板曲线模板曲线就是最大弧垂气象条件下按一定比例尺绘制的导线的悬垂曲线。

它是在最大弧垂的时候，导线悬挂在空中的相似形状，绘制模板曲线是用于进行杆塔定位的。

已知导线悬挂曲线的平抛方程为；根据悬链线方程的展开式，取前两项为或用导线的悬链线方程，即令：(4-3)显然，在一定气象条件下，K是个常数。

则导线悬垂曲线的前述三种方程分别变为：(4-4)或(4-5)或(4-6)在绘制定位模板曲线时，上列各式中g—最大垂直弧垂时的比载（N/m·mm2)；σ0—最大垂直弧垂时的导线水平应力（MPa）式(4－4)～式(4－6)所表示的曲线叫最大垂直弧垂曲线，也叫模板曲线，把它按一定比例尺刻在透明的赛璐珞板（1－2mm厚）上，就是弧垂模板，称为通用弧垂模板(也叫热线板)。

应当注意，模板曲线的比例尺应和所用平断面图的比例尺相同。

模板曲线通常绘制成和纵轴对称形式，横方向的总长度约为代表档距的2－3倍，一般平原地区可取±400m.。

模板上应标明K值和比例尺。

模板的形状示于图4－3。

图4－3 模板曲线由式(4－4)～式(4－6)可知，当系数K或比值为一定值时，导线悬垂的形状（弯曲度）也就确定了。

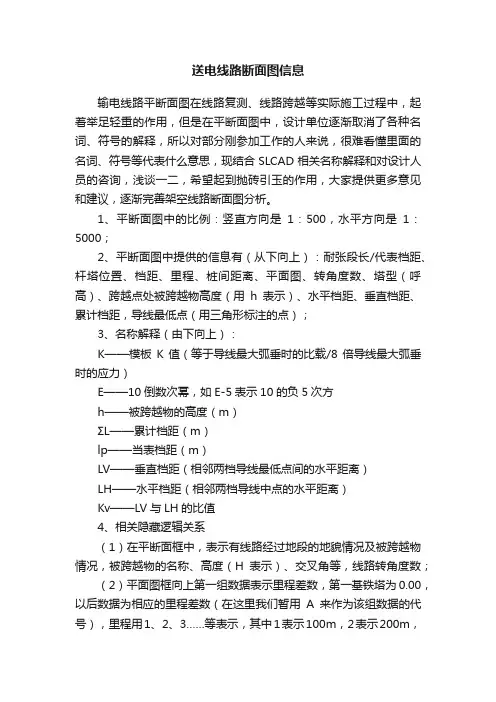

送电线路断面图信息输电线路平断面图在线路复测、线路跨越等实际施工过程中，起着举足轻重的作用，但是在平断面图中，设计单位逐渐取消了各种名词、符号的解释，所以对部分刚参加工作的人来说，很难看懂里面的名词、符号等代表什么意思，现结合SLCAD相关名称解释和对设计人员的咨询，浅谈一二，希望起到抛砖引玉的作用，大家提供更多意见和建议，逐渐完善架空线路断面图分析。

1、平断面图中的比例：竖直方向是1：500，水平方向是1：5000；2、平断面图中提供的信息有（从下向上）：耐张段长/代表档距、杆塔位置、档距、里程、桩间距离、平面图、转角度数、塔型（呼高）、跨越点处被跨越物高度（用h表示）、水平档距、垂直档距、累计档距，导线最低点（用三角形标注的点）；3、名称解释（由下向上）：K——模板K值（等于导线最大弧垂时的比载/8倍导线最大弧垂时的应力）E——10倒数次幂，如E-5表示10的负5次方h——被跨越物的高度（m）ΣL——累计档距（m）lp——当表档距（m）LV——垂直档距（相邻两档导线最低点间的水平距离）LH——水平档距（相邻两档导线中点的水平距离）Kv——LV与LH的比值4、相关隐藏逻辑关系（1）在平断面框中，表示有线路经过地段的地貌情况及被跨越物情况，被跨越物的名称、高度（H表示）、交叉角等，线路转角度数；（2）平面图框向上第一组数据表示里程差数，第一基铁塔为0.00，以后数据为相应的里程差数（在这里我们暂用A来作为该组数据的代号），里程用1、2、3……等表示，其中1表示100m，2表示200m，而A是小一级的刻度，例如平断面图中某桩号对应的里程为3，该桩号的A数据为35.75，则该基铁塔距该段第一基铁塔的距离为300+35.75=335.75m；（3）在平断面图中，时常有导线用虚线表示，并且该虚线末端用三角形标注，虚线段表示该段导线并不存在，小三角表示某档导线弧垂最低点，不在该档内，表示该档导线弧垂最低点落在档外，因此在驰度观察时，该档不能用档端法与档内法。
