海信空调维修案例汇总(不看后悔)

海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。

分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。

电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。

测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。

检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。

⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。

检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。

提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。

该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。

（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。

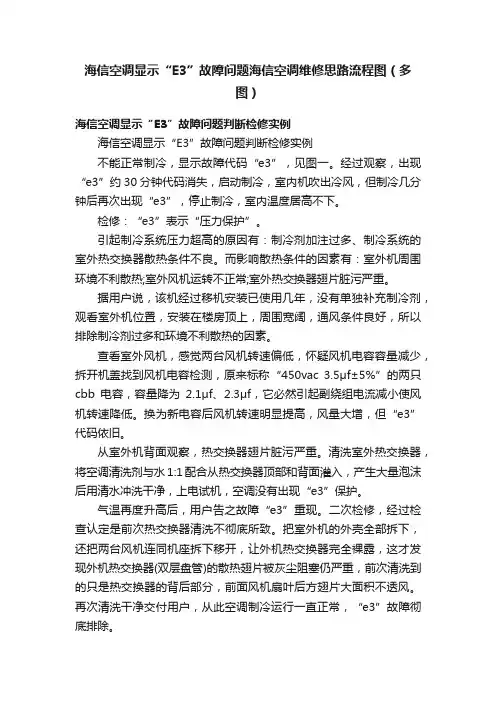

海信空调显示“E3”故障问题海信空调维修思路流程图（多图）海信空调显示“E3”故障问题判断检修实例海信空调显示“E3”故障问题判断检修实例不能正常制冷，显示故障代码“e3”，见图一。

经过观察，出现“e3”约30分钟代码消失，启动制冷，室内机吹出冷风，但制冷几分钟后再次出现“e3”，停止制冷，室内温度居高不下。

检修：“e3”表示“压力保护”。

引起制冷系统压力超高的原因有：制冷剂加注过多、制冷系统的室外热交换器散热条件不良。

而影响散热条件的因素有：室外机周围环境不利散热;室外风机运转不正常;室外热交换器翅片脏污严重。

据用户说，该机经过移机安装已使用几年，没有单独补充制冷剂，观看室外机位置，安装在楼房顶上，周围宽阔，通风条件良好，所以排除制冷剂过多和环境不利散热的因素。

查看室外风机，感觉两台风机转速偏低，怀疑风机电容容量减少，拆开机盖找到风机电容检测，原来标称“450vac 3.5μf±5%”的两只cbb电容，容量降为2.1μf、2.3μf，它必然引起副绕组电流减小使风机转速降低。

换为新电容后风机转速明显提高，风量大增，但“e3”代码依旧。

从室外机背面观察，热交换器翅片脏污严重。

清洗室外热交换器，将空调清洗剂与水1:1配合从热交换器顶部和背面灌入，产生大量泡沫后用清水冲洗干净，上电试机，空调没有出现“e3”保护。

气温再度升高后，用户告之故障“e3”重现。

二次检修，经过检查认定是前次热交换器清洗不彻底所致。

把室外机的外壳全部拆下，还把两台风机连同机座拆下移开，让外机热交换器完全裸露，这才发现外机热交换器(双层盘管)的散热翅片被灰尘阻塞仍严重，前次清洗到的只是热交换器的背后部分，前面风机扇叶后方翅片大面积不透风。

再次清洗干净交付用户，从此空调制冷运行一直正常，“e3”故障彻底排除。

海信空调维修思路流程图(多图)根据海信空调维修比较复杂，现做一个简便维修流程，每个维修师傅能够按流程操作，空调故障就会容易解决。

海信KFR-60LW26/BP空调器故障检修时间: 2013-03-06 22:04:59 来源: 山阳维修网作者: 精工第一部分整机控制框图第二部分室内机第一章控制原理第一节室内机电路原理图外协控制板电路自制控制板电路第二章室内电路分析第一节电路概述对KFR-60LW/26BP空调器室内机印刷电路板可大致分为以下几个电路单元：供电电源电路、上电复位电路、时钟电路、室内风机控制电路、步进电机控制电路、负离子发生器控制电路、隔栅控制电路、运行状态显示电路、温度传感器电路、显示驱动电路、显示屏、应急控制电路、通讯电路等。

第二节电源电路一、电源电路概述：电源电路是为室内机空调器电气控制系统提供所需的工作电源。

如单片机及一些控制检测电路工作电源。

二、电源电路原理图：如下图所示：三、电源电路原理分析电源电路是交流电源220V经电源变压器的6脚和7脚降压输出AC15V，经过D1、D2、D3、D4二极管桥式整流后,通过C1、C2滤波，再经7812稳压后得到稳定12V电压(为继电器和2003提供驱动电源)， 5V电压是经7805稳压后获得。

(此电压为单片机及一些控制检测电路提供工作电源)。

电源变压器1和2脚降压输出一交流电压，此电压和7805输出的DC5V及-DC22V 为显示屏和显示控制提供工作电源。

四、电源电路的关键元器件本电路用到的主要关键元器件有：电源变压器、7812、7805，5.6V稳压二极管等。

五、电源电路关键点的电气参数1、电源变压器降压输出的参考电压值检测点位置CN01 检测参考电压值6-7 AC15V4-5 AC22V1-3 AC5.2V1-2 AC2.6V2-3 AC2.6VZD3 两端电压 5.6V六、检修方法对电源电路的检修可以按照电源的走向来测或者逆向来检测,检测电源电路的输入和输出电压是否正常。

如：在检测时发现7805输入正常，但无5V输出，可能有以下两种情况：一是7805后级短路;二是7805坏。

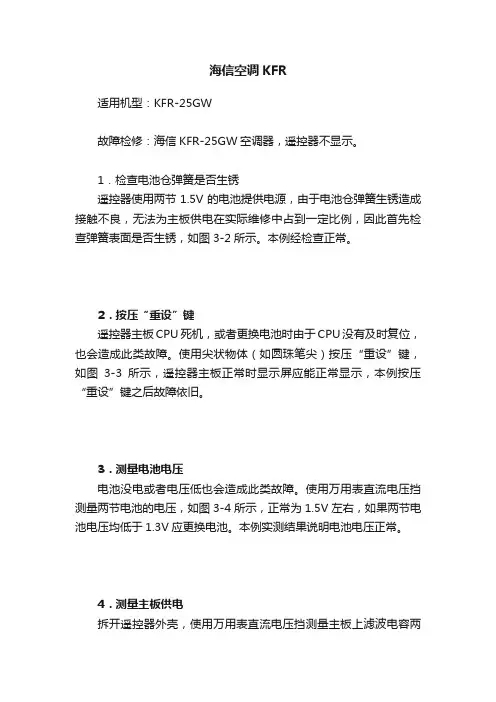

海信空调KFR适用机型：KFR-25GW故障检修：海信KFR-25GW空调器，遥控器不显示。

1．检查电池仓弹簧是否生锈遥控器使用两节1.5V的电池提供电源，由于电池仓弹簧生锈造成接触不良，无法为主板供电在实际维修中占到一定比例，因此首先检查弹簧表面是否生锈，如图3-2所示。

本例经检查正常。

2．按压“重设”键遥控器主板CPU死机，或者更换电池时由于CPU没有及时复位，也会造成此类故障。

使用尖状物体（如圆珠笔尖）按压“重设”键，如图3-3所示，遥控器主板正常时显示屏应能正常显示，本例按压“重设”键之后故障依旧。

3．测量电池电压电池没电或者电压低也会造成此类故障。

使用万用表直流电压挡测量两节电池的电压，如图3-4所示，正常为1.5V左右，如果两节电池电压均低于1.3V应更换电池。

本例实测结果说明电池电压正常。

4．测量主板供电拆开遥控器外壳，使用万用表直流电压挡测量主板上滤波电容两端电压（相当于测量CPU供电电压，测量时黑表笔接负极、红表笔接正极），如图3-5所示，正常电压为直流3V，而实测为0V，说明主板没有得到供电，向前级检查，发现主板电池负极弹簧焊点虚焊。

维修措施：补焊电池仓负极弹簧焊点，如图3-6所示，装上电池后显示屏显示正常，按压遥控器上“开关”键，空调器开始运行。

5．经验总结①遥控器更换电池后如果不能正常显示，应按压一下“重设”键（有些遥控器称为“复位”键），其作用是将遥控器CPU重新复位，使CPU能正常工作。

②有些遥控器没有设计此键，在更换电池后如果不能正常工作，可以取出电池等待5min左右（这样可以将主板上电解电容所存的电量放净）再安装；如果仍不能正常工作，应使用一段引线直接短接电池仓的正极和负极弹簧，强制放电，再安装电池即能正常工作，如图3-7所示。

海信日立多联机典型故障案例集锦。

由于多联机的复杂性，对于一个故障的发生，其原因可能不是单方面引起的。

往往有多种异常情况以单一形式存在或者共同形式存在时，都有可能表现为同一个故障现象，或者报警同一个代码。

本故障集锦中所涉及到的案例虽然是实际发生过的典型案例，但不具有绝对的唯一性。

仅提供参考，希望能达到互相交流的目的。

案例一1、故障机型号：RAS-560FS3Q故障现象：机组启动时报P18P18：过欠压引起的重试2、检测步骤·检测三相供电电压分别为：AC385V;AC387V; AC384V;·室外机所有保险丝均未熔断·室外机主板及其插件无异常·电源接线无松动虚接现象·将水泥电阻两接线端子脱开测量其阻值，发现其中一个阻值为1K 的启动电阻阻值无穷大，为开路状态。

3、原因分析及处理措施·进一步检查发现：配电箱内此机组的空气开关其中一相接线端子松动，且触点有氧化现象。

·压线端子虚接是造成电阻过流损坏的主要原因。

·将该接线端子处理后重新压接且更换水泥电阻，故障排除。

案例二1、故障机型号：RAS-450FSN1Q 节能先锋故障现象：P14保护,重试三次后报39故障P14:定速压缩机过流引起的重试2、检测步骤·用钳流表检测定速压缩机启动电流89A保护停机，报P14代码。

·排除相序错误等其它原因，确定为定速压机堵转卡死。

·在服务单位更换压缩机后，仍然报P14代码。

3、原因分析及处理措施·现场检查发现：室外机主板定速压机电流传感器线插CT2,插接位置错误。

·经询问得知，服务单位为进一步确认故障点，在更换压缩机之前，调换过主板。

而在回复插件时出现错误。

·注意：该插件颜色不同但单出厂时已涂色，仔细区别。

·调整插件故障排除。

故障案例三1、故障机型号：RAS-800FSNQ·故障现象：机组报32故障·32故障：和其它室内机的通讯异常2、原因分析及处理措施·该系统为一台室外机拖16台室内机，用户报修故障不能开机，现场确认为32故障，通过室外机点检，AA内机台数为11，重新断电上电后，AA为16台故障排除。

海信变频空调电路故障分析检修七例(下)(上接4期）例5:海信KFR -26W /77VZBP 型空调，外机 风扇不转动。

分析检修：外风机不工作的原因：一是 AC 220V 供电失常；二是驱动控制电路有故障，有 关电路如图5所示。

经初步检查，除C N 16外接风 机不工作外,C N 17外接四通阀和C N 18外接增 氧泵也不工作。

在用遥控器操作切换上述外设备+12V □瞿贵荣工作状态的同时，测IC 5(外C P U )@~@、⑬脚输 出的高电平驱动信号正常。

再检查反相驱动器I C 8 (TDA 2003AP )与控制对应的输出（低电平有 效）及继电器R Y 1~R Y 5的吸合、释放也正常，说 明驱动控制电路正常，故障出在AC 220V 供电回 路。

外机共设5个D C 12V 继电器,RLY 4为总电 源开关,F 2( T 3.15A /AC 250V )为过流保险;RLY 2、RLY 1(两组切换触点）的触点闭合、分断组合控制风机低、中、高风速的切换;RLY 3控制四通阀；RLY 5控制增氧泵。

在变频空调中，经高压桥堆整流后,大都采用数个400V以上的大电解电容进行平滑滤波，总容量可达2000jjl F 以上，所以它们的初始充电电流较大，为了防止整流桥堆、电流保险F 2等元件瞬间过流损坏。

通常使用PTC (正温度系数)热敏电阻T H 2、TH 3来抑制该冲击大电流。

在刚加电时，充电电流会引起TH 2、TH 3阻值迅速增大，使+310V 电压下降，无法保证开关电源和变频模块正常工作需要。

当I C 5工作后，其⑭脚输出高电平信号，经I C 8⑦、⑩脚内部反相器驱动，RLY 4吸合，将T H 2、T H 3短接，此后AC 220V 市电才经RLY 4触点、F 2为风机、四通阀、增氧泵供电。

检查F 2延迟电流保险未熔断，RLY 4吸合、释放正常，各电源引线亦无断脱，最后发现是RLY 4常开触点因打火烧蚀接触不良，更换后故障排除。

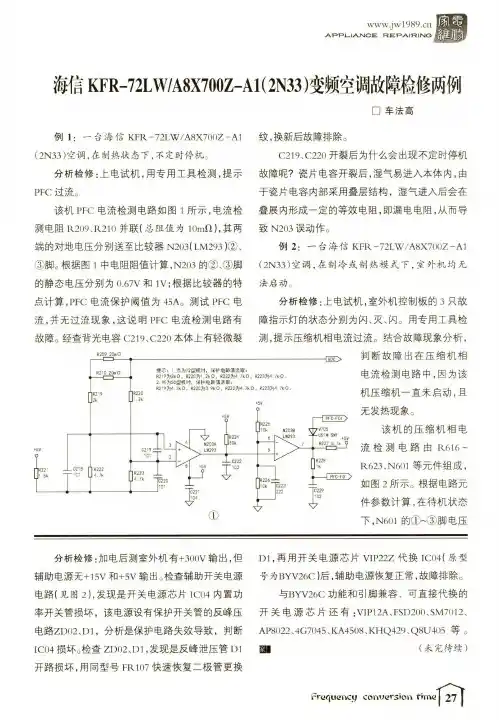

海信KFR -72L W /A 8X 700Z -A 1( 2N 33)变频空调故障检修两例□车法高APPi-IA/SICE ： TREF>AITRI7\IG 爾國例 1: 一 台海信 KFR -72LW /A 8X 700Z -A 1 (2N 33)空调，在制热状态下，不定时停机。

分析检修：上电试机，用专用工具检测，提示PFC 过流。

该机PFC 电流检测电路如图1所示，电流检 测电阻R 209、R 210并联（总阻值为lO m fl ),其两 端的对地电压分别送至比较器N 203( LM 293 )②、 ③脚。

根据图1中电阻阻值计算,N 203的②、③脚 的静态电压分别为0.67V 和IV ;根据比较器的特 点计算,P F C 电流保护阈值为45A 。

测试PFC 电 流，并无过流现象，这说明P F C 电流检测电路有 故障。

经查背光电容C 219、C 220本体上有轻微裂纹，换新后故障排除。

C 219、C 220开裂后为什么会出现不定时停机故障呢？瓷片电容开裂后，湿气易进入本体内，由 于瓷片电容内部采用叠层结构，湿气进入后会在 叠展内形成一定的等效电阻，即漏电电阻,从而导 致N 203误动作。

例 2: — 台海信 KFR -72L W /A 8X 700Z -A 1 (2N 33)空调，在制冷或制热模式下，室外机均无 法启动。

分析检修:上电试机，室外机控制板的3只故 障指示灯的状态分别为闪、灭、闪。

用专用工具检 测，提示压缩机相电流过流。

结合故障现象分析,判断故障出在压缩机相 电流检测电路中，因为该 机压缩机一直未启动，且 无发热现象。

该机的压缩机相电 流检测电路由R 616 ~R 623、N 601等元件组成，如图2所示。

根据电路元 件参数计算，在待机状态 下,N 601的①〜③脚电压分析检修:加电后测室外机有+300V 输出，但 辅助电源无+15V 和+5V 输出。

检查辅助开关电源 电路（见图2),发现是开关电源芯片I C 04内置功 率开关管损坏，该电源设有保护开关管的反峰压 电路ZD ()2、D 1,分析是保护电路失效导致，判断I C 04损坏。

海信KFR-60LW36BP型柜式变频空调常见故障检修例1：一台海信KFR-60LW/36BP型立柜式变频空调，开机工作15min后，外机停机。

分析检修：这是一台已使用10年的机器。

曾历经两次搬迁移机，该机外机变频模块驱动电路如下图所示。

上门检查，上电开机。

内/外机均能工作，但是制冷效果不好。

测量低压压力明显偏低，夏季R22冷媒仅有2.3bar，正常应该在4.5bar~6.5bar之间。

由于冷媒不够导致蒸发器管温传感器长时间未达到温度开启了保护。

但加了冷媒后外机反而比原来更快停机，说明不是缺冷媒的问题，后来把冷凝器使用涤尘清洗后也无效果，维修陷入困境。

多次保护停机后断电重启还是会自动停机，再次上电时听见冷媒在蒸发器内流动的声音很微弱，在外机附近明显听见临近停机状态时压缩机声音越来越沉，使用钳表测其压缩机电流也是越来越大。

恍然大悟，故障原因是过电流保护。

为什么会是过电流保护，压缩机故障会导致电流变大？但是每次刚开机声音越来越大，说明不是压缩机问题。

另外，停机平衡压力时间比较长，平衡后按压三通截止阀维修口都有大量冷媒喷出，压力也比较大，说明与冷媒无关。

为什么冷媒压力这么低，系统可能是“堵”了才导致冷媒高低压压力差大，压缩机负荷重，流过压缩机电流变大，出现过电流保护。

再次上电开机使用万用表测量如图所示的外机CPU的⑩脚，发现刚开机电压在0.8V~1.3V之间，一旦该电压达到2.4V（也就是工作电流达到24A左右)，外机就保护停机。

而该脚就是压缩机过流保护输入至外机CPU的参考电压脚，用于保护空调避免过电流损坏模块、压缩机等。

回收R22冷媒。

细查后发现毛细管堵塞，使用高压氮气吹污疏通后，故障排除。

抽真空，充注冷媒至低压压力5.5bar，运行时电流为11.8A，外机CPU保护脚电压为1.2V，机器恢复正常。

从本例可以得知，机器经多次移机，如果安装时不注意操作规范就很容易导致些污物（例如穿墙孔的泥沙等)进入管路内。

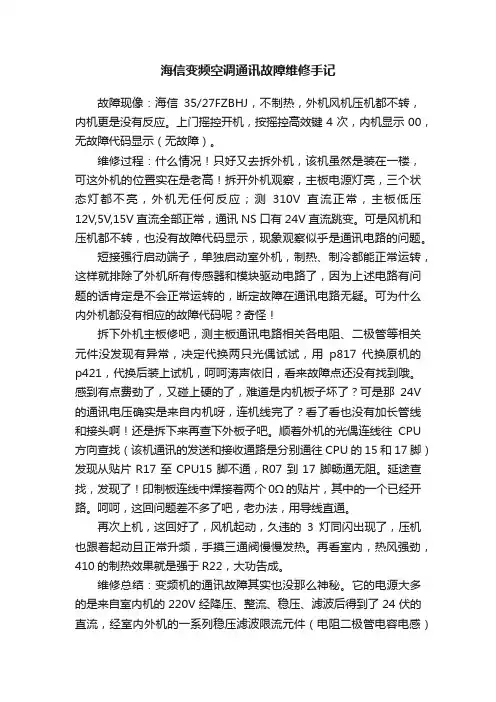

海信变频空调通讯故障维修手记故障现像：海信35/27FZBHJ，不制热，外机风机压机都不转，内机更是没有反应。

上门摇控开机，按摇控高效键4次，内机显示00，无故障代码显示（无故障）。

维修过程：什么情况！只好又去拆外机，该机虽然是装在一楼，可这外机的位置实在是老高！拆开外机观察，主板电源灯亮，三个状态灯都不亮，外机无任何反应；测310V直流正常，主板低压12V,5V,15V直流全部正常，通讯NS口有24V直流跳变。

可是风机和压机都不转，也没有故障代码显示，现象观察似乎是通讯电路的问题。

短接强行启动端子，单独启动室外机，制热、制冷都能正常运转，这样就排除了外机所有传感器和模块驱动电路了，因为上述电路有问题的话肯定是不会正常运转的，断定故障在通讯电路无疑。

可为什么内外机都没有相应的故障代码呢？奇怪！拆下外机主板修吧，测主板通讯电路相关各电阻、二极管等相关元件没发现有异常，决定代换两只光偶试试，用p817代换原机的p421，代换后装上试机，呵呵涛声依旧，看来故障点还没有找到哦。

感到有点费劲了，又碰上硬的了，难道是内机板子坏了？可是那24V 的通讯电压确实是来自内机呀，连机线完了？看了看也没有加长管线和接头啊！还是拆下来再查下外板子吧。

顺着外机的光偶连线往CPU 方向查找（该机通讯的发送和接收通路是分别通往CPU的15和17脚）发现从贴片R17至CPU15脚不通，R07到17脚畅通无阻。

延途查找，发现了！印制板连线中焊接着两个0Ω的贴片，其中的一个已经开路。

呵呵，这回问题差不多了吧，老办法，用导线直通。

再次上机，这回好了，风机起动，久违的3灯同闪出现了，压机也跟着起动且正常升频，手摸三通阀慢慢发热。

再看室内，热风强劲，410的制热效果就是强于R22，大功告成。

维修总结：变频机的通讯故障其实也没那么神秘。

它的电源大多的是来自室内机的220V经降压、整流、稳压、滤波后得到了24伏的直流，经室内外机的一系列稳压滤波限流元件（电阻二极管电容电感）通过内外机的各2只光偶和NS两根线构成了载波回路，室内外机的CPU再通过4只隔离光偶将各自的通讯信号加载（或读取）到这个24V的回路上去，来完成互相的通讯过程。

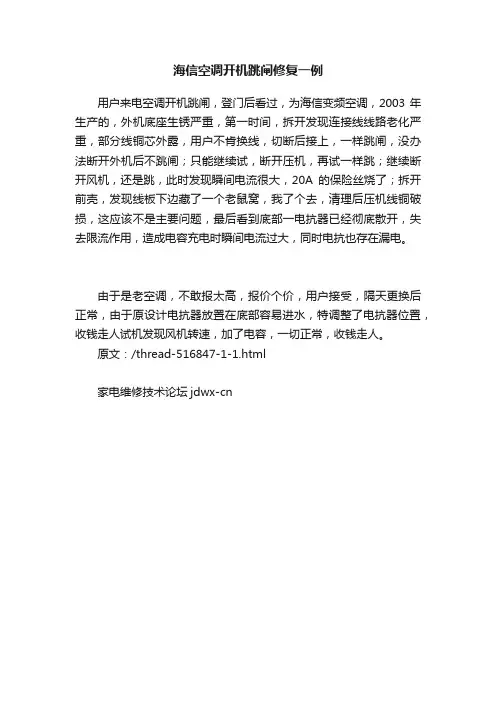

海信空调开机跳闸修复一例
用户来电空调开机跳闸，登门后看过，为海信变频空调，2003年生产的，外机底座生锈严重，第一时间，拆开发现连接线线路老化严重，部分线铜芯外露，用户不肯换线，切断后接上，一样跳闸，没办法断开外机后不跳闸；只能继续试，断开压机，再试一样跳；继续断开风机，还是跳，此时发现瞬间电流很大，20A的保险丝烧了；拆开前壳，发现线板下边藏了一个老鼠窝，我了个去，清理后压机线铜破损，这应该不是主要问题，最后看到底部一电抗器已经彻底散开，失去限流作用，造成电容充电时瞬间电流过大，同时电抗也存在漏电。

由于是老空调，不敢报太高，报价个价，用户接受，隔天更换后正常，由于原设计电抗器放置在底部容易进水，特调整了电抗器位置，收钱走人试机发现风机转速，加了电容，一切正常，收钱走人。

原文：/thread-516847-1-1.html
家电维修技术论坛jdwx-cn。

海信日立空调故障代码及故障案例
1.机组型号：SET-FREE变频系列
现场情况：H-L连接5S中央控制器
故障现象：通讯故障。

代码：（03）
主要原因：1.内机未通电2.终端电阻设置错误3.通讯线虚接开路或接地不良4.系统好地址设置错误5.主板不良。

案例及措施：确认室内机通电的情况下从室外机点检“AA”,数值为0，重点检查最后一台内机与室外机之间的连线，最后发现一压线端子松开脱落，修复后故障排除。

2.机组型号：SET-FREE变频系列
现场情况：H-L连接
故障现象：吸气压力过低保护停机。

代码（47）
主要原因：1.制冷剂不足2.制冷剂泄露3.系统堵塞，4.同一H-L中不同系统铜管连接错误
案例及措施：制冷运行，进一步观察，吸气压力过低并出现结霜情况，室内机进出风无温差，而桶一H-L 中另一未开系统的室内机气液管却存在温差，由此判定系统存在“串气”现象。

调整通讯接线后故障排除。

3.机组型号：SET-FREE变频系列（RCI)
现场情况：H-L连接
故障现象：机组不启动，无风摆显示且无法进入点检模式
主要原因：1.主板不良2.线控器不良3.接线错误
案例及措施：检查发现：RCI-28FSG2Q主电路板三极管Q08烧坏。

更换主板，开机运行正常
4.机组型号：SET-FREE变频系列（RAS560）
现场情况：H-L连接
故障现象：室外机启动时即出现空气开关跳闸现象主要原因：1.空气开关容量小或损坏 2.压线端子虚接或松动3.电源电压3相不平衡4.设备过载5.漏电超标案例及措施：检查：电源要求在允许范围内，对地。

长虹，海尔，海信等变频空调自动停机或频繁开停机维修9例例1：开机10min停机，且不能启动。

故障分析：一般是温度传感器问题。

故障检修：检查室内盘管温度传感器是否开路。

例2：开机10min后停机，再开机外风扇不转故障分析：室内、外温度传感器有问题。

故障检修：依次检查室内、外温度传感器是否短路、开路。

例3：制冷和除湿运行几分钟停机故障分析：一般是室内、外传感器温度检测电路检测的温度不准。

故障检修：按便于检查的顺序查找故障所在。

1.检查室内盘管温度传感器是否有故障或温度过低，导致防冷保护。

2.检查室外盘管温度传感器是否有故障或温度过高。

3.排气管温度是否过高或传感器有故障。

4.过载保护器是否开路，即压缩机过载或接触不良。

例4：长虹KFR-36GW/BMF空调器不定时自动关机故障分析：CPU工作条件电路接触不良或面板开关漏电。

故障检修：测CPU的+5V供电、复位电压正常，更换晶体无效，观察CPU引脚无虚焊现象，这说明CPU及工作条件没有问题。

再检查面板开关有漏电现象，更换后，故障排出。

维修提示：如果没有合适的面板开关，可把面板开关拆掉不用，用导线把开关“开”位置的两脚短接即可。

例5：每制热约半小时左右，室外机停机5min故障分析：室内/外某个温度检测电路有问题，导致电脑板实施防冻结或过热保护。

故障检修：待空调器内的器件温度恢复自然温度后，先比较室内两个温度传感器的阻值、电压相同；其次检修室外各温度传感器，结果是压缩机排气管温度传感器阻值飘移，更换后，故障排除。

例6格力机通电开机后四通阀、外风机、压缩机短时间内频繁开停故障分析：地线不良或室外电脑板故障。

故障检修：请先检查电源是否接地，如已接地，请更换室外电脑板或维修室外电脑板。

室外电脑板维修步骤：查看自检修开关位置是否正确→测+5V电源→更换晶体→检查复位电压。

例7：海尔机运转6 ～10min停外机，显示“E2”（内盘管温度传感器故障）故障分析：内盘管温度传感器开路。

海信空调维修总结；内机主板继电器坏，室外机不运行
空调维修总结；内机主板继电器坏，室外机不运行
机器型号；KFR-2601GW/BP
故障现象；空调器不制冷，室外机不运行。

检修过程；上门检查，遥控开机，室外机不运行。

测量室外机接线端子无220V电源，室内机主板未向室外机输出电源，说明室外机不运行是由于室内机未向室外机供电。

取下进风
格栅（此机在进风格栅处设有门开关保护，取下进风格栅，开关断开，主板会保护不工作，所以要将门开关人为短路才能检修），在室内机接线端子测量电压为交流0V，室内机主板
未输出供电，显示屏报代码为通信故障。

重新开机，在开机时未听到主控继电器的吸合声音，测量 CPU输出端为高电平直流5V，相对应2003反相驱动器输出端为0V低电平，继电器已有12V直流供电，但是继电器未吸合。

断电，测量继电器线圈阻值为无穷大，而正常
时为160Ω左右，说明主控继电器线圈开路，因为此机主板在保修期内，更换室内机主板
后试机正常。

维修措施；更换室内机主板。

继电器型号：HF2180-1A一12DE，30A。

总结；室内机主板主控继电器不吸合未向室外机供电，室外机不工作，因而不能向室内机
传送通信信号。

室内机主
。

海信变频空调故障维修实例海信变频空调维修实例海信KFR-2608GW/BP空调不制热，外机风扇工作但压缩机不工作检查时发现外机风扇工作，压机不工作，测量功率模块PN-U、V、W之间正常，重新上电试机P、N间电压正常，U、V、W间有正常电压输出可压机不工作，关机后测量压机绕组正约1.3，初步怀疑压机卡缸，排出系统制冷剂后试机空调器压机仍不工作后确定为压机卡缸，用新压机插上U、V、W后再试机压机可以启动，换上新压机后定量加R22后试机空调器制热回复正常。

海信KFR-2701GW/BP空调不定时开关机从对室外机安装位置观察，在邻室外机的地方分别安装着380V的变压器、有线电视和电话的接线盒，这些特殊的高频散射的电磁波组合在一起，构成了一个强大的信号干扰源，使得整机CPU始终不能正常地传输信号，整机的工作状态也就处于一种不正常的工作状态。

而遥控器无意中的位置，使室内机能够接收到正常的信号，克服干扰，正常工作。

用户自夏天安装以来，总是出现不定时开关机现象。

多次上门更换显示屏、内外机板、遥控器均无效。

偶然发现将遥控器放在某一特定位置后，空调运行正常。

海信KFR-3201GW空调室内机噪音大，嗡嗡交流声一、安装原因：a、室内机未紧导致机体与挂墙板共振，b、空气过滤网未卡好；二、机器本身原因：a、贯流风扇重心偏离造成，b、内风扇破裂，c、电机轴承不良导致有交流声，d、变压器交流声；三、人为原因；四、墙体结构问题，实心墙和空心墙。

询问用户的使用情况，得知刚安装并且是刚搬进来住，然后开始试机，乍一听是内风扇电机的交流声，按照维修原则，先检查室内机是否挂紧，过滤网卡好，确认一切正常后，然后再仔细听这种响声，怀疑是内风扇电机交流声，但换上新风扇电机后，仍有嗡嗡声，而且现象依旧，更换变压器也无济于事，当碰到联机管发现有轻微振动，顺势按住墙侧耳听，瞬时声音全无，这才发现是用户的空心墙导致墙体与管路共振。

引起共鸣，调整恢复。

海信空调技改方案汇总-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN附件一：海信空调技改方案汇总目录1、关于5029、6029长时间处于防冷风技改方案2、KFR-26GW/77(6)ZBP噪音问题解决方案3、关于KFR-7228L/BP内机板易烧的技改方案4、26系列和39系列柜机达到设定温度吹冷风问题技改方案5、关于KFR-26GW/77ZBP等风声忽大忽小技改方案6、KFR-26G/06BP系列喷水暂时解决方案7、关于KFR-26GW/11BP压机不启的方案8、KFR-26G/11BP外机不启动问题9、KF-25GW/06BP等机型待机后变压器出现保护的技改方案10、KFR-26G/29BP、26G/76ZBP装饰条翘起事宜11、关于KFR-26W/77ZBP装机后出现压机不起的维修方案12、关于KFR-2606GW/BPA低温不启动的处理方案13、KFR-2606GW/BP和KFR-2806GW/BPA低温不启动的处理方案14、关于KFR-2619GW/BPR排气管漏氟的解决方案15、KFR-5016LW/BP制热效果差的解决方案16、KFR-5016L/BP室内机噪音大更换CPU组件17、关于5016系列空调器防冷风温度值调整方案18、KFR-6016LW/BP制热效果差及KFR-2606GW/BP停机问题的反馈19、关于空调KFR-2606GW/BPA制热效果差问题的解决方案20、关于通用截止阀使用的通知21、关于KFR-2308GW/B条形码联放置位置的通知22、KFR-5019LW/BP内机电磁噪音的解决方案23、有关KFR-5016L/BP接插件24、关于KFR-2826G/BP及KFR-3218G/A等机型前面板装配25、KFR-50L/BP系列机型外观件颜色相关事宜26、关于线插更改的相关事宜27、关于更改联机配管的通知28、因空调联机配件存放方式变化而增加产品编码的通知29、关于KFR-32GW/BP、KFR-36GW/ABP、KFRP-35GW（KFR-40GW/BP）替代维修方案30、关于KFR-7008GW返包事宜31、关于空调器电压异常导致空调停机问题解决方案32、关于KFR-7208LW/D显示基板维修备件使用33、关于使用简化挂板的通知34、关于KFR-3229GW/BP系列维修过程中更换PFC板的有关事宜35、关于电控板通用事宜36、关于柜机室内取消内包装箱后的工艺更改37、关于KFR-2518GW、KFR-2518GW/D联机配管更改为铝塑管的通知38、26变频系列室外机异常声解决方案的通知39、有关变压器维修事宜40、KFR-12003LW/D、KFR-12008LW/D除霜问题处理41、关于KFR-3301GW除霜不良方案42、关于KFR-3301GW/D室外机噪音大问题43、关于KFR-3208GW等机型除霜不良应急维修44、KFR-5001LW/D空调器除霜改进方案45、关于KFR-50LW/39BP（085）制热不除霜的技改方案46、关于28D室内机侧板凝露的事宜的解决方案47、关于对KFR-60W/26BP、KFR-60W/39BP的外控板失效问题的技改通知48、关于KFR-72LW/26BP、KFR-72LW/39BP的PFC板技改通知关于5029、6029长时间处于防冷风技改方案部分分公司反映KFR-50L/29BPX、KFR-60L/29BPX存在长时间处于防冷风的问题，经产品公司分析后对室内机控制板的程序进行了设计更改，现提出以下维修方案：1、如果室内控制板上的CPU组件为插座式，可以直接更换部品号为RZA—0—5178—094—XX—3的CPU组件。

海信KFR-50LW型分体式空调，不制热维修过程讲解
故障青岛海信空调维修现象；不制热，其他功能均正常。

分析与检修：根据故障现象，判断制热系统有故障。

本机采用220V/50Hz的交流供电，循环风扇由主板控制。

首先，用万用表欧姆挡测量加热电阻丝R1、R2，阻值为71.6Ω，
说明加热电阻丝良好。

再测量保险电阻F1、F2.阻值为9Ω左右，说明F1、F2也正常。

怀
疑主控板有故障，通电，用万用表的电压挡从CN108开始顺着主板电路依次检查，查到继
电器J时，突然“咔哒”一声，风扇开始旋转且R1、R2发热。

运行一段时间后，断电，卸下继电器J，仔细检查发现触点有氧化物且触点接触不良。

处理方法：用一只同型号的继电器更换后，故障排除。

海信空调KFR适用机型：KFR-23GW/56故障检修：海信KFR-23GW/56空调器，上电后整机不工作，导风板不能自动复位，测量插头阻值正常，插座交流电源也正常，重点检查5V电压和CPU三要素电路。

图2-63所示为CPU三要素电路原理图。

取下室内机外壳，使用万用表直流电压挡测量5V电压为0V，而7805的①脚输入端电压为12V左右。

电压为0V的常见原因有2个：一是7805损坏，二是负载有短路故障。

1．测量5V对地阻值如图2-64所示，首先使用万用表电阻挡测5V对地阻值，判断负载是否有短路故障。

如果阻值正常，应更换7805试机；如果对地阻值接近0Ω，说明负载有短路故障。

实测结果说明5V负载有短路故障。

5V负载主要有CPU、存储器、电机霍尔反馈插头、接收器、光耦可控硅、传感器、发光二极管、过零检测三极管等，而光耦可控硅、传感器、发光二极管、过零检测三极管损坏均不会造成5V对地短路，因此主要检查其他几项。

2．取下7805由于7805损坏也有可能造成5V对地短路，取下7805后使用万用表电阻挡测量5V对地阻值，如图2-65所示。

如果恢复正常，说明7805损坏，如果仍为0Ω，说明7805正常，为其他负载有短路故障。

实测结果说明7805正常。

3．逐个拔下霍尔反馈插头、存储器、显示板组件插头如图2-66所示，使用万用表电阻挡测量5V对地阻值，如果恢复正常，说明故障点为拔下插头所连接的负载，可逐个测量判断故障部位；如果仍为0Ω则说明插头所连接的负载正常。

实测结果说明插头连接的负载正常。

4．断开CPU电源引脚如图2-67所示，使用吸锡器或针头将42脚（CPU电源引脚）与主板分开，使用万用表电阻挡测量5V对地阻值，如果恢复正常，说明CPU电源引脚对地击穿损坏；如果仍为0Ω，应仔细检查电容等元器件。

实测结果说明CPU电源引脚对地击穿；为进一步判断，安装7805上电试机，使用万用表直流电压挡测量5V已恢复正常，确定CPU损坏。

海信空调维修案例汇总第一案例：制冷效果不好用户反映，家里的海信空调制冷效果不好，空调开了一晚上，房间温度仍然很高。

维修人员经过检查发现，空调室外机排气风扇正在旋转，但气流量很小。

经过进一步排查，发现是室外机的散热片被灰尘覆盖导致散热不良。

维修人员用软毛刷清理了散热片上的灰尘，并清理了室内机的滤网，最后空调的制冷效果恢复正常。

第二案例：空调无法启动一位用户称，自家的海信空调无法启动，按下遥控器上的开机键后没有任何反应。

维修人员首先检查了遥控器电池是否有电，并检查了设备电源是否正常。

接着，他们打开室内机的面板，发现是面板上的电线松脱了，导致电流无法正常传输。

维修人员重新接好电线，然后测试启动，空调成功启动。

第三案例：温度无法调节一位用户说，自己的海信空调无论调到多高或多低的温度，室内温度都没有什么变化。

维修人员检查了空调面板和遥控器，发现温度传感器可能出现了问题。

他们将温度传感器进行更换，并重新校准了温度控制，维修完成后用户发现空调的温度调节功能恢复正常。

第四案例：出现异常噪音一位用户抱怨自家海信空调运行时发出异常的噪音。

维修人员经过检查发现，噪音是由于室内机的风扇叶片损坏导致的。

他们更换了新的风扇叶片，同时对风扇进行了清洁和润滑。

维修完成后，用户再次使用空调时发现噪音问题已经解决。

第五案例：漏水问题一位用户称，使用海信空调一段时间后，室内机底部经常会出现水滴。

维修人员检查了空调的排水管道，发现是排水管道堵塞导致水无法正常排出。

他们清理了排水管道，并安装了一个新的防堵塞装置。

经过维修后，空调不再漏水。

海信KFR变频空调的维修与保养林阳阳摘要：变频空调技术作为一项新技术在制冷与空调领域的应用越来越深入，已经成为该领域的核心技术。

变频空调器的故障维修正是制冷与空调技术发展中的重要组成部分。

维修过程中，要努力探索经验性的维修方法，总结故障检修之规律。

空调维修、清洗是空调保养的主要关键，有利于提高制冷效果、缩短降温时间、空调节能、延长空调机使用寿命，是合理使用空调，加强规范管理的重要组成部分。

以前空调用户对空调机维护、清洗重视不够，现在应当加强这一领域工作，促进空调行业发展。

关键词：变频空调；维修；保养一、变频空调电控基本原理（一）变频电控基本原理变频空调与定频空调相比，更加节能环保，并集静噪于一体，符合现代人的生活理念。

变频空调系统与定频空调系统相比，其室内外电控通信更为高效便捷，系统构造也趋于复杂，其电控重点主要分布于室外电控部分。

（二）变频模块与压缩机关系在直流电和交流电的相互转换过程中，系统主要借助变频模块来完成这一过程。

作为一种新型智能化功率模块，变频模块实现了高效便捷的电路设计组装。

整机电路原理图如图1所示。

图1整机电路原理图变频空调通过变频模块进一步处理电源频率，并根据其实际需要调整具体频率，进而影响压缩机转速，从而实现了对空调系统排气量的有效控制，达到变频节能的效果。

二、海信KFR变频空调故障检测与维修（一）变频空调E1室内外通讯保护故障案例1:产品型号:海信KFR-35GW/BP3DNIY-C故障现象:室外直流风扇电机绕组短路引起外机SV通讯芯片工作电压下拉，造成E1室内外机通讯保护，空调无法启动运行。

代码故障显示:直流变频分体室内机显示El。

故障可能范围:室内电控、室内电机、室内外连接线组、室外电控、室外直流电机、电抗器、整流桥。

故障处理的思路及步骤:步骤一:使用电压表测定插座交流电压，并观察其线路是否正常，有无线路松动和老化松动等问题。

同时，还要观察和检验线路的零线和火线是否处于正常位置，若显示正常，则可排除因线路连接不当而造成E1保护的可能性。
