化工设备-第五章轴流式压缩机化工机械第五章轴流式压缩机气体在压缩机汽缸中沿轴向流动的压缩机称为轴流式压缩机。
轴流式压缩机与离心式压缩机都属于透平式压缩机，与离心式压缩机相比。
轴流压压缩机具有流量大、体积小重量轻和设计工况下效率高等优点；但是，它也存在稳定工况范围较窄、性能曲线较陡。
变工况性能较差和叶片易磨损等缺电。
轴流式压缩机多用于炼油、化工和钢铁等行业。
5.1 轴流式压缩机的基本组成及工作原理轴流式压缩机主要由机壳、转子、静叶承缸、调节缸等组成。
其基本结构和主要元件见图10—1所示图10-1 轴流式压缩机剖面图轴流式压缩机气体的运动是沿着轴向行行的，其间排有动、静相间扭曲形的叶片，转子高速旋转使气体产生很高的流速，当气体流过依次串联排列着的动叶片和静叶栅时，速度就逐渐减慢，气体得到压缩，其动压转变为静压能，从而达到输送气体并增压的目的。
5.2 轴流式压缩机的分类轴流压缩机按末级是否配置离心叶轮可分为两大类。
即纯轴流式压缩机和轴流—离心混合式乐缩机。
纯轴流式压缩机的末级未配置离心叶轮，轴流一离心混合式压缩机的末级配置有离心叫轮，轴流-离心混合式压缩机因末级配置有离心叶轮，故能防止已压缩介质在末级轴向级中膨胀。
避免了转子动叶中发生附加高动力负荷增加了操作的安全可靠性。
另外，还使机组性能曲线的阻塞线大幅下移。
5.3 轴流式压缩机的性能曲线对静叶可调型轴流压缩机来讲，静叶栅每一角度的变化。
都对应于一条曲线所以调节静叶角度，可使一根根孤立的、特性较陡的曲线形成流量变化范围宽阔的可调区域，从而满足操作的需要。
恒流静叶可调武轴流压缩机的特性曲线如图10一2所示，其安全运行区域为A、B、C、D线所围成的区域。

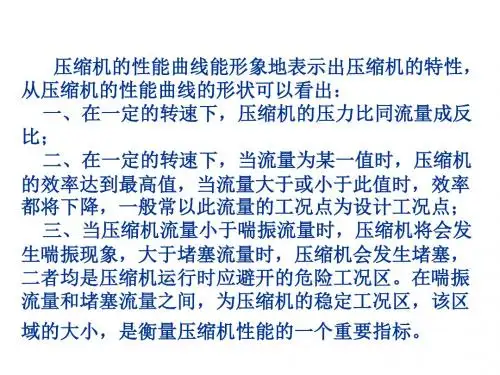

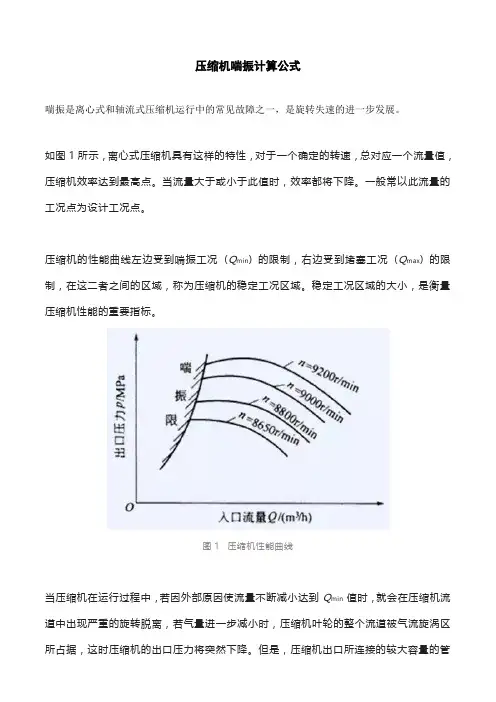

就某一静叶角度下的“流量-出口压力”特性曲线分析，它有以下特点：随着流量减小压力起初升高然后下降。
最高点将特性线分成左右两支，右支对应流量减少时压力增加的情况、左支则对应流量减小压力下降的情况，左支部分的特性线发展情况叫见图10-3由于实际运行时不能在不稳定工况区，所以厂家只提供右支曲线以供使用。
