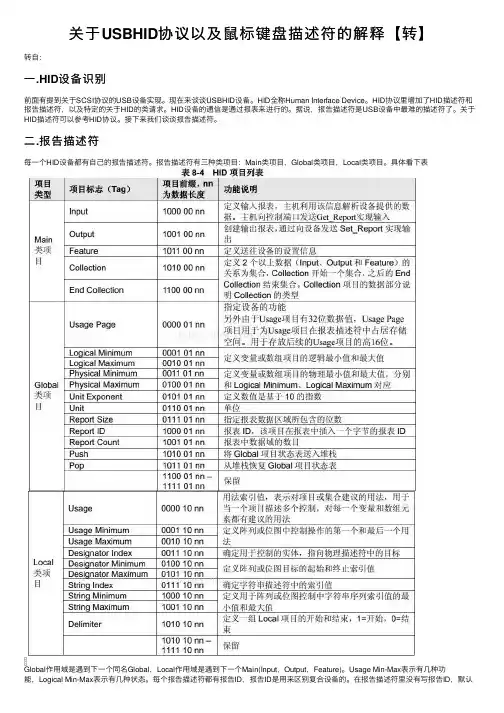

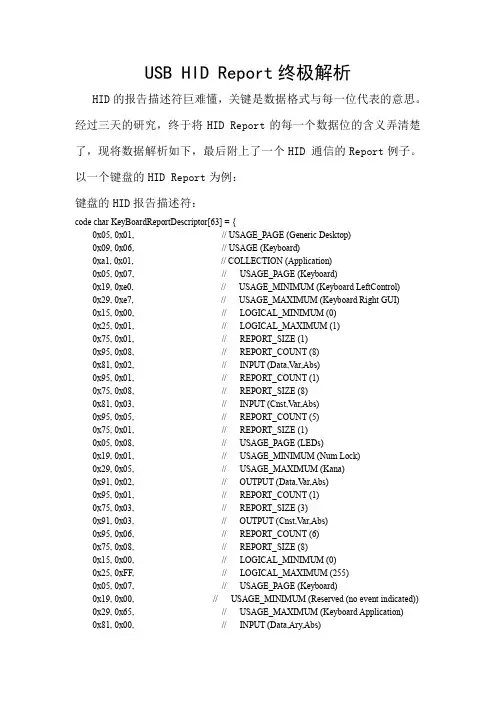

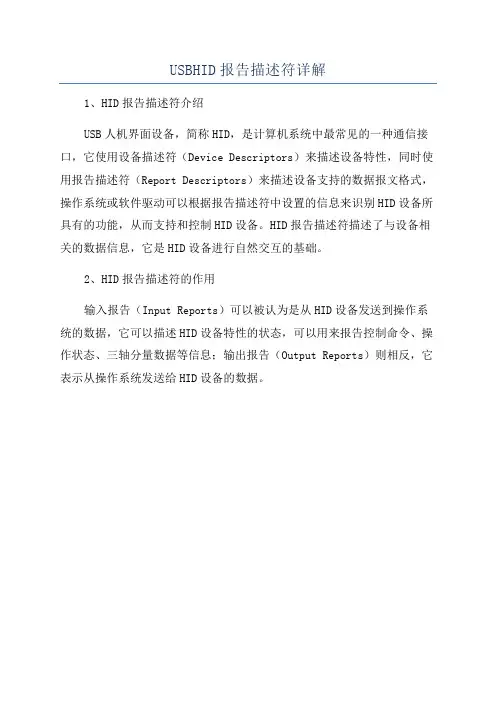

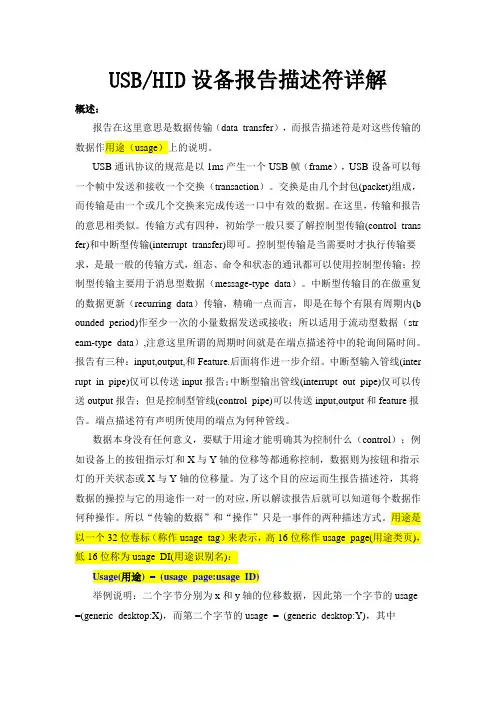

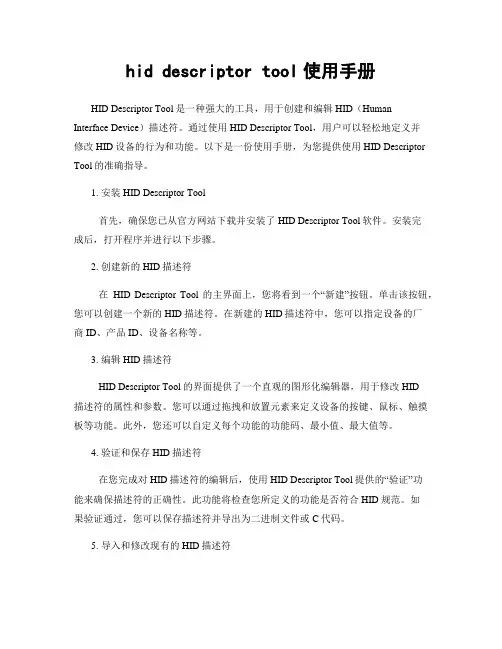

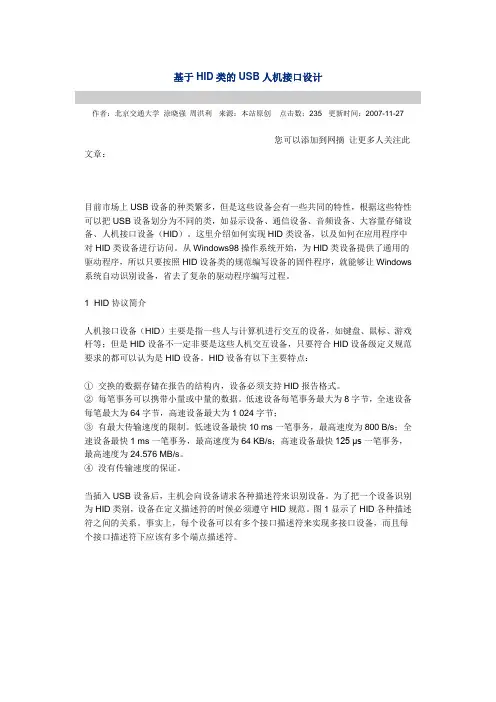

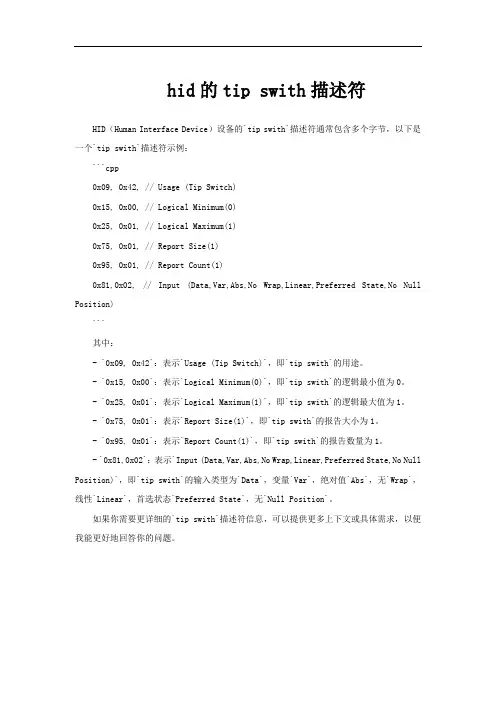

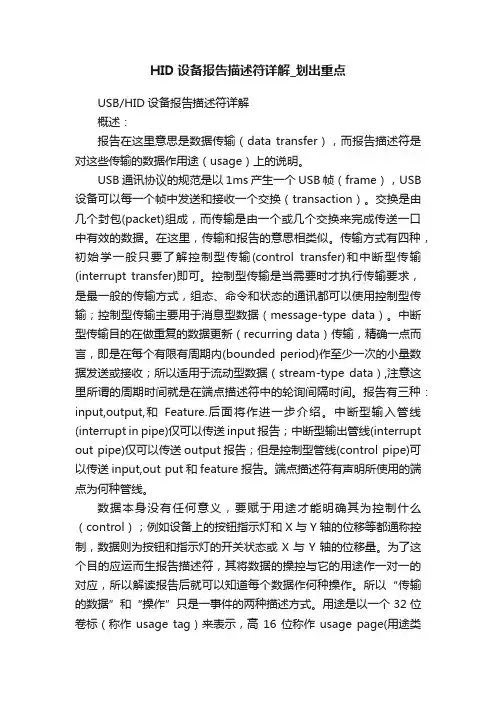

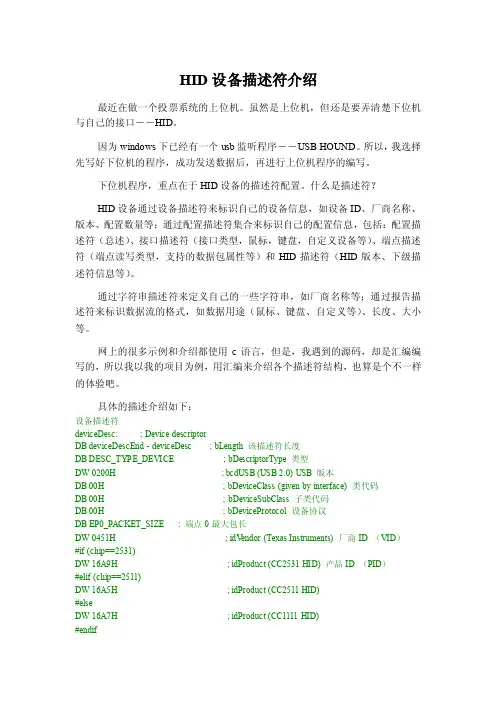

HID的Report Descriptor报告描述符已不是简简单单的描述某个值对应某个固定意义了, 他已能够组合出很多种情况,并且需要pc上的HID驱动程式提供parser解释器来对描述的设备情形进行重新解释,进而组合生成出本HID硬件设备独特的数据流格式,所以我觉得能够把他理解为--报告描述符脚本语言--HID script,虽然他确实简单了点,但是我觉得这么称呼报告描述符的这种行为能力,比较爽一些,而且似乎也算是贴切(gliethttp).作为HID脚本语言,他有他的独特的语言关键字定义:Global item--全局项Main item --主项local item --局部项Push --state table中的任何局部项值入栈Pop --任何入栈的局部项值出栈到state table...更有很多,能够参见HID协议.pdf>用户通过HID script专有脚本描述语言定义的Report Descriptor报告描述符,由usb设备端提供,之后由pc上的HID专有parser解释器对usb提供的报告描述符进行处理,之后pc对usb设备将要上传的数据成分会一清二楚.最后由用户通过Report Descriptor的script专有脚本描述语言,个性定制出来的将要被usb一次性发送的数据流,会交由pc操作系统指定的HID驱动程式中相应的API函数(鼠标数据处理函数或键盘数据处理函数)对数据串中的相应bits们进行解释,最后影响到pc操作系统(鼠标单击、移动或键盘数据)对于HID设备的定义,需要注意:HID的类码,是定义在接口描述符中的,至于接口描述符中的,子类码,其值不是用来区分mouse或keyboard的,因为HID设备形形色色,五花八门,HID协议制订者们,不希望,使用简单的子类码来区分各种HID设备,而是采用一种更加灵活的方式---"报告描述符",原因很简单:多么好的规定,随着产品应用中的不断创新和花样翻新,都会最后限定住用户对协议更丰富、更个性、更灵活的需求,所以使用"报告描述符"专用脚本语言,让用户来自己定义他们的HID设备都有什么数据、连同这些数据各个bit都有什么意义,之后位于pc上的HID驱动程式将通过parser解释器,对用户使用HID专用脚本语言描述的数据情形--"报告描述符"，进行数据拼接,最后pc的HID驱动程式将明确的知道,usb设备上传过来的数据的各个bit位的意义,进而将相应意义下的bits位们,送到pc上HID驱动程式对应的API接口上进行bits数据处理,这些API可能是用于mouse的X、Y坐标管理的,也可能是用于keyboard的-LED指示灯管理的.因为HID"报告描述符"脚本语言的parser解释器代码比较大,所以对于BIOS来说不太现实,因此需要把HID设备的接口描述符中的子类码值配置为1,进而能够在BIOS启动时识别并使用您的HID硬件设备,当然前提是,您用HID脚本语言描述的mouse或keyboard的数据流格式必须和BIOS固定的格式相符才行,假如配置为0,HID硬件就不提供BIOS支持,所以我们的HID硬件设备只有当进入pc操作系统,并且pc操作系统的HID驱动加载完成之后, 才能被识别和使用,但是对于嵌入式系统,尤其我[gliethttp]的at91rm9200板子来说,没有多少意义,因为这里说的BIOS是PC的BIOS,at91rm9200不提供那么复杂的BIOS,仅仅提供传递信息参数的uboot之类,所以完全没必要配置成1.HID设备的接口描述符中的接口协议部分用来宏观定义设备类型,1--keyboard设备2--mouse设备因为HID有了"报告描述符"脚本语言,所以设备的任何具体信息都能够用脚本来描述,所以从这个角度来说,接口描述符中的接口协议部分也没有存在的意义,至于需无需定义,那就看您做的HID设备是否支持BIOS了,只有当BIOS启动标志位置位1时,接口描述符中的接口协议部分才有意义,因为BIOS中的代码将使用这个位值,来判断接入到pc主板上的是mouse设备,还是keyboard设备,进而BIOS将决定,由HID设备送上来的被BIOS限定好格式的数据流,该交由mouse数据处理程式做,还是交由keyboard数据处理程式做.HID设备必须具备控制管道--即:端点0,和至少一个IN管道--用来传递HID设备数据,至于host主机输出到HID设备中的OUT型数据,能够通过OUT管道专门传送,也能够间接通过控制管道的OUT通道传输,所以当我们定义了OUT管道后,枚举之后,pc的HID驱动就会通过该OUT管道传递,假如我们没有定义OUT管道,那么控制管道的OUT通道就将作为传递OUT型数据的间接管道.以上是我[gliethttp]近3天的零散的研读心得,其他的继续研读中,说实话,english文档确实比较难啃,就那些语句的逻辑关系就搞的人头大,tnnd,但是还好,兴趣还算足,还能勉强的出现津津有味的情况...对HID Script脚本语言的理解:Global item--全局项Main item --主项local item --局部项对于Main项,parser解释器,将顺序解释集合中的数据,并且,解释器解释完的数据,将按Main项出现的先后顺序,主要是Input和Output项,顺序拼接生成对应的数据bit位, 解释器将以关键字Collection开始解释并拼接bit位信息,关键字End Collection将结束paser解释器的工作,我把关键字Collection和关键字End Collection叫做"集合", 这样给他取个名字,以后说明起来也方便些,"集合"里边描述的就是最后生成的由HID硬件设备1次性上发给pc的HID驱动程序的数据流了.在<HID协议.pdf>中,(gliethttp)关键字Collection和关键字End Collection都是Main item主项,对应的控制字分别为: 1010 00 nn和1100 00 nn,如果Collection后边有1个参数数据,那么即为:1010 00 01=0xA1,如Collection(Application)翻译成控制码后为:0xA1,0x01;0xA1的1表示有1个参数数据,0x01表示Application在HID 协议中规定的索引值为0x01,pc的HID驱动程序在parser解释器中会通过0x01得知,是对Application进行数据流位生成,就是说HID报告描述符(Report Descriptor)所描述的数据流是为了Application使用的,Application在<HID协议.pdf>中包含两种设备:mouse和keyboard,至于Collection(Application)里边描述的是mouse还是keyboard,将具体的由Usage进一步限定,如:Usage(KeyBoard),也就是说明确告诉pc的HID驱动程序的paser解释器,接下来的这段信息最后生成出来的bits位数据信息, 将交由pc的HID驱动程序中KeyBoard对应的API函数处理,当然这只是HID硬件设备开发者给pc的HID驱动程序的paser解释器提供的一个建议值,比如我们做DDK下的HID驱动二次开发,那么我们可以很随意,但是HID硬件设备开发者,建议使用的HID驱动程序API接口,最好遵守,因为HID硬件设备开发者比DDK开发人员更清楚送上来的bit数据流的真正物理意义.Input和Output是用来真正生成bits位流数据域的关键字,他们描述的东西是最后通过usb总线实实在在发送到pc或者从pc接收的数据位,当然这些bits数据流数据域所代表的意义以及某段bits位们所代表的意思以及这些bits将交由pc上HID驱动程序的哪一个API接口来做进一步解析(是mouse还是keyboard),需要其他描述符来描述,比如前边的Usage就是其中的1个描述符,如果一个HID设备同时提供2种不同的功能,那么就会分别生成2个bits位流数据域,每个bits位流数据,将交由不同的驱动解析,比如,一个keyboard可能还集成了一个附属的鼠标功能,那么键盘数据信息将由HID script脚本描述的keyboard对应bits数据位流传送,mouse数据将由HID script脚本描述的mouse对应bits数据位流传送,但同一个Input管道怎么能传送两个独立的数据流呢,答案很简单:不能,所以又引入了一个Report ID的概念,ID用来标识多条独立的bits数据流,pc的HID驱动程序根据ID,将这些独立的bits数据流们路由到相应的API处理函数上去, 进而不同的bits数据流数据最终都能够被自己对应的API驱动函数正确接收并解析处理.对于2字节、4字节等多字节数据的传输,是按小端模式little-endian进行的.这些多字节数据的最小值由Logical Minimum定义,最大值由Logical Maximum定义,如果两个值均为非负值,那么bits位流数据就是无符号数,如果没有明确指定,那么作为有符号数处理,另外HID1.1协议不允许传输浮点数据.硬件开发者应该时刻清除自己写的HID script脚本所描述的数据流将来应该由PC上的HID 驱动程序怎么使用,另外对于硬件开发者来说,对于不允许PC驱动修改的bit位数据,HID1.1协议制定者强烈建议采用NULL数值,最好不要随便填其他值.----------------------------------------------Main item --主项当前一共5个:1)Input2)Output3)Feature4)Collection5)End Collection----------------------------------------------Global item--全局项当前一共13个:1)Usage Page2)Logical Minimum ---var变量或array数组的逻辑最小值3)Logical Maximum4)Physical Minimum5)Physical Maximum6)Unit Exponent ---单位的指数值,是10的指数7)Unit ---单位索引号:可以是时间单位、电流单位、电压单位和距离单位等等.8)Report Size9)Report ID ---数据流的ID值设置10)Report Count11)Push12)Pop13)Reseved ---保留----------------------------------------------local item --局部项当前一共11个:1)Usage ---定义Uage Page下面某个功能item的起始索引值,比如Keyboard功能,LEDs功能等,这也告诉pc的HID解释器,Input或Output变量或数组的相应生成数据位用来描述Usage引用到的那个功能,如:用来描述Keyboard功能或LEDs功能等.2)Usage Minimum ---定义与array或bitmap关联的usage定义的某个功能下的起始值Usage作为Uage Page的一个子功能索引号,同时Usage自己也有很多子功能,或者说有很多个子值,这里就是定义这些子值的范围值,之后和用Input或Output生成bits位数据流,进行相应关联.(可以用多维数组来说明,可能会更明确一点)如:Gliethttp[5][6][80],Gliethttp为最上层,5就是Usage Page(5),6就是在前一个基础上Usage(6),当然在HID Descriptor Tool里边6有它的字符串名,即:Usage(Keyboard),然后80就是Keyboard里边的一个索引取值,查找之后是:KeyBoard LeftArrow,所以Usage_Minimum(80)就等于Usage_Minimum(KeyBoard LeftArrow)Usage的顺序先后和Report Count定义的bits位组的先后顺序依次一一对应,Usage Minimum和Usage Maximum之间的Usage的索引值也将依次与Report Count 定义的bits位组的先后顺序依次一一对应上。
