霍尔转速传感器介绍

霍尔式转速传感器检测原理分析摘要：本文对霍尔式转速传感器测量装置的结构原理及可能存在的失效点进行分析，并给出可行的磁极检查与安装标准，同时搭建标定装置对传感器进行校验，保证转速测量装置的有效性，提高设备可靠性。

关键词：霍尔效应；转速传感器；磁极检测；标定装置引言霍尔式转速传感器利用磁性材料感应磁场变化获取转速信号，结构简单、准确度高。

永久磁铁随转子在泵壳内旋转的过程中，可能受到高温和流体撞击等因素影响，导致磁性下降，且磁性材料对磁场的灵敏度有限，实际应用中传感器安装位置与磁极的距离会影响传感器的响应情况。

所以霍尔式转速传感器测量装置的预防性检查和安装都需要制定明确标准，以保证设备转速测量的有效性。

1霍尔式转速传感器结构原理1.1 霍尔效应如图1所示，一个N型半导体薄片，长度为L、宽度为S、厚度为d，在垂直于该半导体薄片平面的方向上，施加磁感应强度为B的磁场。

若在长度方向通以电流IC，则运动电荷受到洛伦兹力的作用，正、负电荷将分别沿垂直于磁场和电流的方向向导体两端移动，并聚集在导体两端，形成一个稳定的电动势UH，即霍尔电压，这种现象称为霍尔效应。

图1 霍尔效应原理霍尔电压的计算式为：UH = R·IC·B/d = KH·IC·B （1）式中：R为霍尔常数；KH为霍尔元件的材料灵敏度。

由式（1）可知，霍尔效应的灵敏度与外加磁场的磁感应强度成正比。

NPN型三级管半导体霍尔开关（简称NPN型霍尔开关）就采用了霍尔元件的这一特性，当磁感应强度达到一定程度时，半导体开关导通，输出高电平；当磁感应强度低时，开关截止，输出低电平。

在电路设计上，通过开关的导通和截止交替输出高、低电平，由整形电路整形产生方波脉冲信号。

1.2 转速传感器原理基于霍尔元件的转速传感器具有无触点、可靠性高、构造简单、体积小、坚固、耐冲击等优点。

工程使用的转速传感器基于霍尔效应原理，采用由5～25 V直流电源供电的NPN型三极管，测量范围为0～12000 r/min，其原理见图2。

霍尔传感器测量电机转速一、背景随着单片机的不断推陈出新，特别是高性价比的单片机的涌现，转速测量控制普遍采用了以单片机为核心的数字化、智能化的系统。

本文介绍了一种由单片机C8051F060作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。

二、工作原理1、转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。

由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。

根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。

脉冲信号的周期与电机的转速有以下关系：式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据式(1)即可计算出直流电机的转速。

霍尔器件是由半导体材料制成的一种薄片，在垂直于平面方向上施加外磁场B，在沿平面方向两端加外电场，则使电子在磁场中运动，结果在器件的2个侧面之间产生霍尔电势。

其大小和外磁场及电流大小成比例。

霍尔开关传感器由于其体积小、无触点、动态特性好、使用寿命长等特点，故在测量转动物体旋转速度领域得到了广泛应用。

在这里选用美国史普拉格公司(SPRAGUE)生产的3000系列霍尔开关传感器3013，它是一种硅单片集成电路，器件的内部含有稳压电路、霍尔电势发生器、放大器、史密特触发器和集电极开路输出电路，具有工作电压范围宽、可靠性高、外电路简单<输出电平可与各种数字电路兼容等特点。

2、转速控制原理直流电机的转速与施加于电机两端的电压大小有关，可以采用C8051F060片内的D／A转换器DAC0的输出控制直流电机的电压从而控制电机的转速。

在这里采用简单的比例调节器算法(简单的加一、减一法)。

简述霍尔式转速传感器的检测方法
霍尔式转速传感器是一种常用的转速传感器,通过检测霍尔效应
来实现对转速的测量。

以下是霍尔式转速传感器的检测方法:
1. 校准:霍尔式转速传感器需要经过校准才能准确测量转速。

校准方法一般为将传感器固定在一个已知转速的电机上,观察传感器输
出的脉冲数或电压值是否与电机转速相匹配,如果不匹配则需要进行
校准。

2. 测量输出电压:霍尔式转速传感器通常输出一个霍尔电压,这
个电压与电机转速成正比。

可以通过测量输出电压来估算电机转速。

3. 测量输出脉冲数:霍尔式转速传感器也输出一个脉冲数,这个
脉冲数与电机转速成反比。

可以通过测量输出脉冲数来估算电机转速。

4. 使用比较器:可以使用比较器来比较传感器输出脉冲数和电
机转速,从而估算电机转速。

需要注意的是,霍尔式转速传感器的输出精度受到霍尔元件本身
的影响,同时也受到机械损耗和电流误差等因素的影响,因此需要进
行校准和不断优化,以提高测量精度和稳定性。

标题：深度解析霍尔式转速与相位传感器的工作原理1.引言在现代工业领域中，传感器技术扮演着至关重要的角色。

而霍尔式转速与相位传感器作为一种重要的传感器类型，其工作原理对于了解和控制机械设备的运转速度和位置具有至关重要的意义。

本文将通过深入解析霍尔式转速与相位传感器的工作原理，为读者呈现一个全面而深入的视角。

2.霍尔效应及其在传感器中的应用（1）霍尔效应的基本原理霍尔效应是指当电流通过导体时，在垂直磁场中，电荷载流子受洛伦兹力作用而产生的电压差现象。

这一效应的发现开启了传感器技术的全新时代，使得人们能够通过测量电压差来间接检测磁场的存在和强度，从而实现各种应用，其中就包括转速和相位的测量。

（2）霍尔式转速传感器的工作原理霍尔式转速传感器通过固定在旋转部件上的磁场与传感器内部的霍尔元件之间的相对运动，测量出磁场的变化，并将其转换为相应的电压信号。

通过测量电压信号的频率和振幅，可以准确地获得旋转部件的转速信息。

这种工作原理非常适用于工业生产中对旋转部件转速的实时监测和控制。

3.相位传感器的应用及工作原理分析（1）相位传感器的概念和作用相位传感器是一种用于测量旋转机械或运动部件的相位角度变化的传感器。

它可以将旋转角度转换为相应的电信号输出，通常用于控制系统中的同步和位置检测。

相位传感器可以实现对机械运动的精准控制，提高设备的运行效率和精度。

（2）霍尔式相位传感器的工作原理霍尔式相位传感器采用了霍尔效应的原理，通过检测旋转部件上的磁场变化来实现对相位角度的测量。

当旋转部件经过霍尔元件时，磁场的变化将引起电压的变化，从而实现对相位角度的实时监测和测量。

这种工作原理使得相位传感器在轮船航行、航空航天、汽车等领域得到了广泛的应用。

4.结论与展望霍尔式转速与相位传感器作为一种重要的传感器类型，在工业领域中具有广泛的应用前景。

通过本文的深度解析，我们可以更加深入地理解霍尔式传感器的工作原理，以及它在工业生产中的重要作用。

汽车转速传感器原理及应用汽车转速传感器，又称转速传感器，是一种能够检测发动机转速并将其转换为电信号的装置。

其原理主要基于霍尔效应或电磁感应。

1. 霍尔效应原理：霍尔效应是指当电流通过半导体材料时，在材料内部会形成一种电场，当磁场作用于该电场时，会在材料内部产生一种电势差。

利用霍尔效应实现转速传感器的原理如下：在转速传感器内部，通过电流通过的导线上设置一种半导体材料，当转速传感器在发动机的转子旋转时，会在传感器上产生一个磁场，该磁场中的磁力线作用于半导体材料内部的电场，从而在半导体材料上产生一种电势差，将其转换为电信号。

2. 电磁感应原理：电磁感应是指当导线在磁场中移动时，会在导线两端产生感应电动势。

利用电磁感应实现转速传感器的原理如下：在转速传感器内部，设置一个螺线管，当转速传感器在发动机的转子旋转时，会在螺线管上产生一个磁场，该磁场会作用于螺线管内部的导线，从而在导线两端产生感应电动势，将其转换为电信号。

应用方面，汽车转速传感器通常被安装在发动机的曲轴位置，用于检测发动机的转速。

根据不同的系统要求，转速传感器还可以用于测量其他旋转部件的转速，如凸轮轴的转速等。

转速传感器的应用主要有以下几个方面：1. 发动机管理系统：转速传感器可以提供发动机转速数据，用于发动机的点火、喷油、进气等控制。

在发动机运行过程中，合理的点火和燃料喷射是保证发动机正常工作的关键，转速传感器能够提供准确的转速数据，从而使得发动机管理系统能够更加精确地控制这些参数。

2. 变速器控制系统：在自动变速器系统中，转速传感器可以提供发动机和变速器之间的转速匹配数据，使得变速器能够根据发动机转速的变化来进行换挡。

合理的换挡策略可以提高汽车行驶的舒适性和燃油经济性，转速传感器在其中起到了重要的作用。

3. 车速传感器：转速传感器也可以通过相关算法转换为车速，从而用于车速传感器。

车速传感器在防抱死制动系统（ABS）和牵引力控制系统（TCS）等安全控制系统中起到重要的作用，能够提供准确的车速数据，以便系统能够根据车速变化进行相应的控制。

测试技术应用案例（霍尔传感器测量转速）
班级:
学号:
姓名:
霍尔传感器测量转速
一.霍尔传感器的优点
1.测量范围广：霍尔传感器可以测量任意波形的
电流和电压，如：直流、交流、脉冲波形等。

2.精度高：在工作温度区内精度优于1%，该精度
适合于任何波形的测
3.线性度好：优于
金属导体、半导
物理现象。

当电
的方向施加磁场，。

利用霍尔效应
差U H的基本关系
为:
U H=K H IB K H =1/nq（金属）
式中K H――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；
B――垂直于I的磁感应强度；
利用霍尔效应表达式：U H=K H IB , 当被测物体上装上Ｎ只磁性体时，物体每转一周磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。

三.测量设备
本案例以实验室霍尔元件测量
实验设备：CSY2000系列传感器与
位半数显表。

(可调)
5V直流源、转速
转速显示部分。

电源输入端。

）插入数显单元
Fin端。

4.将转速调节中的2V-24V转速电源引入到台面上
转动单元中转动电源2-24VK插孔。

5.将数显单元上的转速／频率表波段开关拨到转
速档，此时数显表指示转速。

6.调节转速调节电压使转动速度变化。

观察数显
表转速显示的变化。

五.实验结果计算
磁体经过霍尔元件，霍尔元件就会发出就会发出一个信号，经放大整形得到脉冲信号，两个脉冲的间隔时间即为周期，通过周期就。

转速传感器工作原理转速传感器是一种用于测量旋转物体转速的传感器，它在工业生产和汽车行业中有着广泛的应用。

它的工作原理主要是利用感应原理或者霍尔效应来实现对转速的测量。

在本文中，我们将详细介绍转速传感器的工作原理及其应用。

转速传感器的工作原理可以分为两种主要类型，感应式转速传感器和霍尔效应转速传感器。

感应式转速传感器是利用感应原理来测量转速的。

当传感器靠近旋转物体时，磁场会产生感应电流，这个感应电流的频率与旋转物体的转速成正比。

通过测量感应电流的频率，就可以得到旋转物体的转速信息。

这种传感器结构简单、可靠，适用于高速旋转的物体。

霍尔效应转速传感器则是利用霍尔元件来测量转速的。

当旋转物体上的磁铁通过霍尔元件时，会产生霍尔电压信号，这个信号的频率也与旋转物体的转速成正比。

通过测量霍尔电压信号的频率，同样可以得到旋转物体的转速信息。

这种传感器具有灵敏度高、响应速度快的特点，适用于低速旋转的物体。

无论是感应式转速传感器还是霍尔效应转速传感器，其工作原理都是基于磁场的变化来实现对转速的测量。

传感器本身会产生一个与旋转物体转速成正比的信号，通过信号处理电路将这个信号转换成数字信号，最终输出给控制系统进行处理。

因此，转速传感器在工业生产和汽车行业中有着广泛的应用，如发动机转速测量、风力发电机转速测量等。

综上所述，转速传感器的工作原理主要是基于磁场的变化来实现对转速的测量，其中包括感应式转速传感器和霍尔效应转速传感器两种类型。

无论是哪种类型的传感器，其基本原理都是通过磁场的变化产生一个与旋转物体转速成正比的信号，再通过信号处理电路将这个信号转换成数字信号输出。

这种传感器在工业生产和汽车行业中有着广泛的应用，对于提高生产效率和安全性都起着重要作用。

霍尔传感器测速原理
霍尔传感器是一种常用的测速传感器，主要通过霍尔效应来实现测速功能。

霍尔效应是指当通过一定方向上的电流通过一定方向上的金属或半导体材料时，在这个材料上会产生一个垂直于电流方向和磁场方向的电势差。

在测速应用中，常用的霍尔传感器是基于半导体材料的霍尔元件。

测速原理是利用霍尔传感器通过感应磁场来检测转子的旋转速度。

通常情况下，霍尔传感器的安装位置与转子有一定的距离，通过磁场感应，可以检测到转子上的磁铁或磁场的变化。

当转子高速旋转时，磁场变化的速度也会随之增加，因此霍尔传感器可以通过检测到的磁场变化来计算出转子的转速。

具体实现时，霍尔传感器一般由霍尔元件、信号调理电路和输出接口组成。

当转子上的磁铁或磁场靠近霍尔元件时，霍尔元件会产生一个与磁场强度相关的电压信号。

信号调理电路会对这个电压信号进行放大和滤波处理，然后将处理后的信号通过输出接口传输给外部系统进行处理和计算。

需要注意的是，为了确保测速的准确性，霍尔传感器的安装位置和方向都需要严格控制。

同时，测速系统的工作环境也会对测速精度产生一定的影响，因此在实际应用中需要进行适当的校准和调整。

总结起来，霍尔传感器测速原理主要是基于霍尔效应，在感应转子的磁场变化时产生电压信号，经过信号调理和处理后输出
转速信息。

这种测速方法具有响应快速、精度高和稳定性好等优点，在各种工业和汽车应用中都得到了广泛应用。

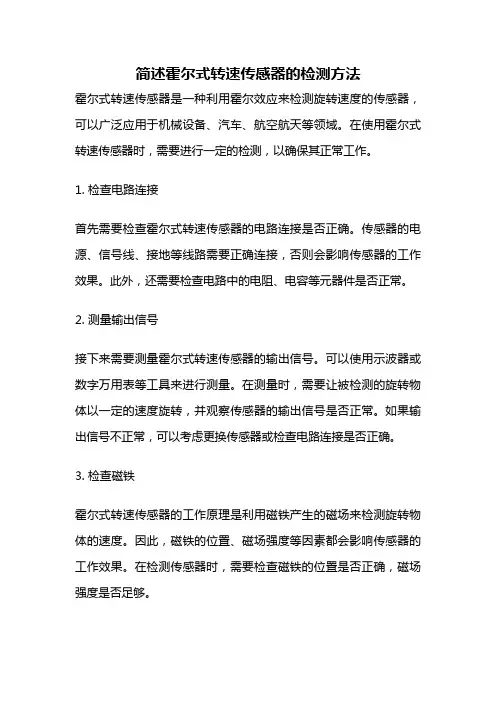

简述霍尔式转速传感器的检测方法霍尔式转速传感器是一种利用霍尔效应来检测旋转速度的传感器，可以广泛应用于机械设备、汽车、航空航天等领域。

在使用霍尔式转速传感器时，需要进行一定的检测，以确保其正常工作。

1. 检查电路连接首先需要检查霍尔式转速传感器的电路连接是否正确。

传感器的电源、信号线、接地等线路需要正确连接，否则会影响传感器的工作效果。

此外，还需要检查电路中的电阻、电容等元器件是否正常。

2. 测量输出信号接下来需要测量霍尔式转速传感器的输出信号。

可以使用示波器或数字万用表等工具来进行测量。

在测量时，需要让被检测的旋转物体以一定的速度旋转，并观察传感器的输出信号是否正常。

如果输出信号不正常，可以考虑更换传感器或检查电路连接是否正确。

3. 检查磁铁霍尔式转速传感器的工作原理是利用磁铁产生的磁场来检测旋转物体的速度。

因此，磁铁的位置、磁场强度等因素都会影响传感器的工作效果。

在检测传感器时，需要检查磁铁的位置是否正确，磁场强度是否足够。

4. 检查传感器安装传感器的安装位置也会影响其工作效果。

在安装传感器时，需要注意传感器的位置、安装角度等因素。

如果传感器安装不正确，会导致传感器输出信号不准确或完全无法检测到旋转物体的速度。

5. 检查环境因素最后还需要考虑环境因素对传感器的影响。

例如，温度、湿度、电磁干扰等因素都会影响传感器的工作效果。

在使用传感器时，需要考虑这些因素，并采取相应的措施，以确保传感器正常工作。

霍尔式转速传感器的检测方法包括检查电路连接、测量输出信号、检查磁铁、检查传感器安装和检查环境因素等方面。

只有在对传感器进行全面的检测和调试之后，才能确保其正常工作，并为工业生产提供可靠的数据支持。

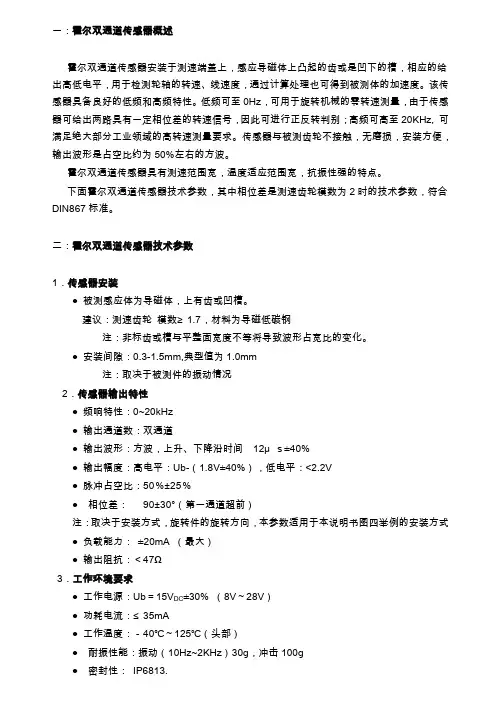

一：霍尔双通道传感器概述霍尔双通道传感器安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。

该传感器具备良好的低频和高频特性。

低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。

传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。

霍尔双通道传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。

下面霍尔双通道传感器技术参数，其中相位差是测速齿轮模数为2时的技术参数，符合DIN867标准。

二：霍尔双通道传感器技术参数1．传感器安装●被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥1.7，材料为导磁低碳钢注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

●安装间隙：0.3-1.5mm,典型值为1.0mm注：取决于被测件的振动情况2．传感器输出特性●频响特性：0~20kHz●输出通道数：双通道●输出波形：方波，上升、下降沿时间12μｓ±40%●输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V●脉冲占空比：50％±25％●相位差：90±30°（第一通道超前）注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式●负载能力：±20mA （最大）●输出阻抗：＜47Ω3．工作环境要求●工作电源：Ub＝15V DC±30% （8V～28V）●功耗电流：≤35mA●工作温度：－40℃～125℃（头部）●耐振性能：振动（10Hz~2KHz）30g，冲击100g●密封性：IP6813.4．电气特性●电源极性保护：有●输出短路保护：有●绝缘强度：1000V 50Hz，1min（通道与外壳）5．外接电缆及连接●外附导线：6×0.5mm2屏蔽电缆, 标准线长为1.0米（可以按用户要求延长）●传感器外配电缆输出定义三：工作原理1．转速测量原理当测速齿轮旋转时，传感器将产生频率f（Hz）= n×m/60(n为转速，P为齿轮齿数)的方波信号，供机车电子控制系统对机车速度、柴油机转速、进行采样检测。

电机霍尔传感器原理
电机霍尔传感器是一种广泛应用于电动机控制系统中的传感器。

它利用霍尔效应原理来检测电机的位置和转速。

霍尔效应是指当导电材料中有电流通过时，在垂直于电流方向上会产生一种电势差。

这种电势差称为霍尔电压，它与电流的大小和导电材料中的磁场强度成正比。

电机霍尔传感器通常由霍尔元件、磁场发生器和信号处理器组成。

霍尔元件通过与电机旋转的磁场相互作用，产生一个与旋转角度相关的霍尔电压。

磁场发生器则是产生旋转磁场的部分，通常由一个永磁体制成。

信号处理器负责接收霍尔电压，并将其转换为相应的位置和转速信号。

电机霍尔传感器的优点是体积小、响应速度快、精度高、可靠性好。

它广泛应用于交流电机、直流电机等各种类型的电机控制系统中。

通过使用电机霍尔传感器，可以准确地检测电机的位置和转速，实现精确的电机控制。

总之，电机霍尔传感器利用霍尔效应原理检测电机的位置和转速。

由霍尔元件、磁场发生器和信号处理器组成，具有体积小、响应速度快、精度高、可靠性好等特点。

它在电机控制系统中有着广泛的应用。

转速传感器的原理
转速传感器是一种测量旋转物体转速的设备。

其原理能够通过测量旋转物体上的某一特定点的运动来确定转速大小。

转速传感器常用的原理有磁敏原件原理、霍尔元件原理和光电元件原理等。

其中，磁敏原件原理是通过转子上的多极磁铁和传感器上的磁敏电阻相互作用，产生电信号来测量转速。

当转子旋转时，磁场的变化使得磁敏电阻的阻值发生变化，从而产生与转速相关的电信号。

霍尔元件原理则是利用霍尔效应，通过测量转子磁铁磁场的变化来判断转速大小。

当转子旋转时，磁铁会经过霍尔元件，从而改变霍尔元件的电磁特性，进而产生电信号，从而测量出转速。

光电元件原理是通过传感器上的发光二极管和光敏二极管之间的光信号来测量转速。

转子上带有透明或有反光深浅变化的标志物，当旋转时标志物会使光线被遮挡或透过，从而改变光敏二极管的接收光强，从而产生与转速相关的电信号。

综上所述，转速传感器通过不同的原理来测量旋转物体的转速，并将转速信息转化为电信号进行输出，以满足各类设备对转速监测的需求。

速度传感器1.霍尔式转速传感器霍尔式转速传感器由霍尔开关集成传感器和磁性转盘组成，霍尔式转速传感器的各种不同结构如图1-48 所示。

将磁性转盘的输入轴与被测转轴相连，当被测转轴转动时，磁性转盘便随之转动，固定在磁性转盘附近的霍尔开关集成传感器便可在每一个小磁铁通过时产生一个相应的脉冲，检测出单位时间的脉冲数，便可知道被测对象的转速。

磁性转盘上的小磁铁数目的多少，将决定传感器的分辨率。

如图1-48所示。

2.磁电式转速传感器磁电式转速传感器的结构如图1-49 所示。

它是由永久磁铁、线圈、磁盘等组成。

在磁盘上加工有齿形凸起，磁盘装在被测转轴上，与转轴一起旋转。

当转轴旋转时，磁盘的凹凸齿形将引起磁盘与永久磁铁间气隙大小的变化，从而使永久磁铁组成的磁路中磁通量随之发生变化。

有磁路通过的感应线圈，当磁通量发生突变时，会感应出一定幅度的脉冲电势，其频率为：式中，Z为磁轮的齿数；n为磁轮的转数，单位rad/min。

3.光电式转速传感器常见的光电式转速传感器有直射式和反射式两种。

直射式输入轴与待测轴相接，光通过开孔圆盘和缝隙板照射在光敏元件上。

开孔盘旋转一周，光敏元件接受光的次数等于盘上的开孔数。

若开孔数为m，记录过程时间为t秒，总脉冲数为N，则转速为：反射型的光电传感器如图1-50所示。

其前端部分采用光纤封装，适应微小物体，特别是微小旋转体的测量。

由于传感器内装有光源（LED）、感光元件（光电晶体管）以及放大器等，所以体积设计得很小，使用方便。

光源是经过频率调制的，所以抗干扰性强，还有状态显示，可供用户测量时确认工作状态。

振荡回路用来产生一个调制频率来点亮光源发光二极管，采用不稳定多谐振荡方式，振荡频率约为7kHz，脉宽约25μs。

从光源发射出来的脉冲光，经过被检测物体的反射，被传感器的光电晶体管所接受，然后经过交流放大器，被放大到适当的电平后，进行检波和积分，再转换成直流电压信号。

然后是波形整形，与一定的直流电压相比较，高于此值，输出为Hi，低于此值，输出为Lo。

霍尔齿轮转速传感器的工作原理和优点作者 :发布时间:2021-11-25来源:关键字:霍尔转速传感器霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属部件通过霍尔传感器的磁场时会引起电势的变化，通过对电势的测量就可以得到被测量对象的转速值。

霍尔转速传感器的主要组成局部是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路组成的。

霍尔转速传感器的工作原理霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，当运动部件穿过霍尔元件产生磁力线较为分散的区域时，磁场相对较弱，而穿过产生磁力线较为几种的区域时，磁场就相对较强。

霍尔转速传感器就是通过磁力线密度的变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势。

霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。

霍尔转速传感器的测量方法霍尔转速传感器的测量必须配合磁场的变化，因此在霍尔转速传感器测量非铁磁材质的设备时，需要事先在旋转物体上安装专门的磁铁物质，用以改变传感器周围的磁场，这样霍尔转速传感器才能准确的捕捉到物质的运动状态。

霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设备的运动转速测量。

高转速磁敏电阻转速传感器除了可以测量转速以外，还可以测量物体的位移、周期、频率、扭矩、机械传动状态和测量运行状态等。

霍尔转速传感器目前在工业生产中的应用很是广泛，例如电力、汽车、航空、纺织和石化等领域，都采用霍尔转速传感器来测量和监控机械设备的转速状态，并以此来实施自动化管理与控制。

霍尔转速传感器的应用优势霍尔转速传感器的应用优势主要有三个，一是霍尔转速传感器的输出信号不会受到转速值的影响，二是霍尔转速传感器的频率相应高，三是霍尔转速传感器对电磁波的抗干扰能力强，因此霍尔转速传感器多应用在控制系统的转速检测中。

同时，霍尔转速传感器的稳定性好，抗外界干扰能力强，如抗错误的干扰信号等，因此不易因环境的因素而产生误差。

霍尔传感器测转速原理
磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。

在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。

霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。

下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。

这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

霍尔效应传感器
1-霍尔半导体元件2-永久磁铁3-挡隔磁力线的叶片
1。

霍尔转速传感器原理
霍尔转速传感器是一种常用的汽车传感器，用于测量发动机的转速。

它的原理基于霍尔效应，即在磁场中通过电流的通量变化导致的电势差变化。

具体原理如下：
1. 霍尔元件：霍尔转速传感器中主要使用霍尔元件作为感应器件，它通常由半导体材料组成。

当有磁场作用于霍尔元件时，会在其两侧产生不同的电势差。

2. 磁铁：在发动机上安装一个磁铁，通常是一个永久磁铁或者是一个带磁铁的旋转部件。

当发动机运转时，磁铁会随着旋转产生磁场。

3. 电路：连接霍尔元件的电路会对不同电势差进行检测和处理。

当磁铁随着发动机转动时，产生的磁场会作用于霍尔元件，引起电势差的变化。

电路会将这个变化转换为输出信号，进而反映出发动机的转速。

4. 数据处理：传感器输出的信号可以通过电脑或者其他设备进行数字化处理，并用于发动机控制系统的调整。

通过以上原理，霍尔转速传感器能够准确地检测发动机的转速，并将其转换为电信号，为发动机控制系统提供准确的转速信息。

这样的信息对于发动机的运行和调整非常重要。

霍尔式转速传感器-全球百科
霍尔式转速传感器是基于“霍尔效应”的磁感应接近开关式传感器。

这类半导体器件早已采用集成电路工艺制作成体积很小的器件，上有多种规格的产品可供选用，包括PNP和NPN输出由路和常升式、常闭式、锁定式，输出端可以连接继电联负载，最简便的连接一个1kΏ左右的电阻。

电源电压有DC5±0.5V和5~16V、8~16V、4.5~24V等多种规格。

开关导通的对应永久磁体的S极和N极两种，还有一类为自锁型，即S极导通，N极关断。

在1个Φ20~50的铝或铜合金加工的测速轮盘上嵌装入2个Φ4~6mm、厚3mm的N与S极分别向外的磁钢，即可适用于各类霍尔开关测速传感器。

这种传感器输出略低于供电电压的矩形波电脉冲，频率范围0~100kHz，频响10-12~10-4s，可用于测量0.01r/min超低转速至几十万转/min 的超高转速。

除振动以外的干扰因素少，测速精度高，缺点是嵌装磁钢受到测速盘结构及拖动负载能力的限制。
