车轮转速传感器原理
车轮转速传感器原理是基于霍尔效应的。
霍尔效应是指当电流通过导体时,如果有外加磁场,那么导体两侧会产生电位差,这个现象被称为霍尔效应。
车轮转速传感器包含一个磁铁和一个霍尔元件。
磁铁固定在车轮上,当车轮转动时,磁铁也会随之转动。
霍尔元件通常被安装在车轮附近的固定位置上。
当车轮转动时,磁铁就会在霍尔元件附近产生磁场。
霍尔元件能够检测到磁场的变化,并且会根据磁场的方向改变自身的电阻。
这个电阻的变化可以通过电路进行检测和计算。
通过测量车轮上的磁场变化并将其转换为电阻变化,车轮转速传感器能够精确地计算出车轮的转速。
这些数据可以被车辆的控制系统使用,以调整制动系统的工作,或者根据转速的变化进行车辆稳定控制。
车轮转速传感器原理为车辆提供了重要的信息,可以帮助车辆在行驶过程中更加安全和稳定。
霍尔传感器测转速报告一、引言转速测量是许多工业应用中的重要环节,可以用于监控机械设备的状态、调整设备的运行参数以及判断设备是否正常工作。
为了实现转速测量,人们通常使用霍尔传感器这样的设备。
本文将介绍霍尔传感器的原理、测量转速的方法以及该方法的优势。
二、霍尔传感器的原理霍尔传感器是一种基于霍尔效应的传感器,通过测量磁场的变化来感知物体的位置、运动或者其他相关信息。
其工作原理如下:1.当电流通过霍尔元件时,会产生一个与电流方向垂直的磁场。
2.当磁场通过霍尔元件时,会在其两端产生电势差。
3.电势差的大小与磁场的强度成正比,可以被测量。
三、转速测量方法基于霍尔传感器的转速测量方法如下:1.将霍尔传感器安装在待测转动物体的表面上,使其与物体的运动轨迹保持一定的距离。
2.通过霍尔传感器采集到的电势差数据,可以计算出物体的转速。
3.可以通过采集连续的电势差数据,求取其平均值,从而提高测量精度。
4.如果转速过高,可以通过减小采样间隔或者使用更高精度的霍尔传感器来提高测量精度。
四、优势与其他传统的转速测量方法相比,基于霍尔传感器的转速测量具有以下优势:1.霍尔传感器可以非接触地测量转速,不会对待测物体产生摩擦和测量误差。
2.霍尔传感器体积小巧、重量轻,易于安装和使用。
3.霍尔传感器的响应速度快,可以实时获取转速数据。
4.霍尔传感器的测量范围广,可以适用于不同转速的测量需求。
五、总结霍尔传感器是一种基于霍尔效应的传感器,可以用于测量转速。
本文介绍了霍尔传感器的工作原理、转速测量方法以及其优势。
相比传统的转速测量方法,基于霍尔传感器的转速测量具有非接触、高精度和快速响应的特点,适用于许多工业应用中的转速监测和控制。

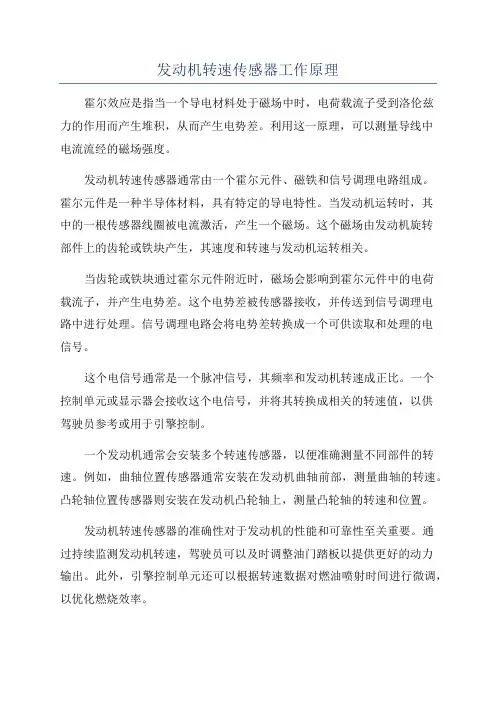

发动机转速传感器工作原理霍尔效应是指当一个导电材料处于磁场中时,电荷载流子受到洛伦兹力的作用而产生堆积,从而产生电势差。
利用这一原理,可以测量导线中电流流经的磁场强度。
发动机转速传感器通常由一个霍尔元件、磁铁和信号调理电路组成。
霍尔元件是一种半导体材料,具有特定的导电特性。
当发动机运转时,其中的一根传感器线圈被电流激活,产生一个磁场。
这个磁场由发动机旋转部件上的齿轮或铁块产生,其速度和转速与发动机运转相关。
当齿轮或铁块通过霍尔元件附近时,磁场会影响到霍尔元件中的电荷载流子,并产生电势差。
这个电势差被传感器接收,并传送到信号调理电路中进行处理。
信号调理电路会将电势差转换成一个可供读取和处理的电信号。
这个电信号通常是一个脉冲信号,其频率和发动机转速成正比。
一个控制单元或显示器会接收这个电信号,并将其转换成相关的转速值,以供驾驶员参考或用于引擎控制。
一个发动机通常会安装多个转速传感器,以便准确测量不同部件的转速。
例如,曲轴位置传感器通常安装在发动机曲轴前部,测量曲轴的转速。
凸轮轴位置传感器则安装在发动机凸轮轴上,测量凸轮轴的转速和位置。
发动机转速传感器的准确性对于发动机的性能和可靠性至关重要。
通过持续监测发动机转速,驾驶员可以及时调整油门踏板以提供更好的动力输出。
此外,引擎控制单元还可以根据转速数据对燃油喷射时间进行微调,以优化燃烧效率。
总之,发动机转速传感器利用霍尔效应实现对发动机转速的测量。
通过测量转速,驾驶员和引擎控制单元可以实时监测和调整发动机性能,从而提供更好的驾驶体验和燃油经济性。
霍尔传感器用途
霍尔传感器是一种常用的电子元件,它可以测量磁场的强度和方向,并将其转换为电信号输出。
由于其高精度、高灵敏度、低功耗等优点,霍尔传感器在许多领域都有广泛的应用。
霍尔传感器在汽车行业中有着重要的作用。
它可以用于测量车速、转速、油门位置等参数,从而实现车辆的智能化控制。
此外,霍尔传感器还可以用于测量车辆的方向和位置,帮助驾驶员更好地掌握车辆的行驶状态,提高行驶安全性。
霍尔传感器在工业自动化领域也有着广泛的应用。
它可以用于测量机器人的位置和姿态,实现机器人的精准控制。
此外,霍尔传感器还可以用于测量工业设备的转速、温度、湿度等参数,帮助企业实现设备的智能化监控和维护。
除此之外,霍尔传感器还可以用于医疗设备、航空航天、电力电子等领域。
例如,在医疗设备中,霍尔传感器可以用于测量心率、血压等生命体征,帮助医生更好地了解患者的健康状况。
在航空航天领域,霍尔传感器可以用于测量飞机的姿态和速度,帮助飞行员更好地掌握飞行状态。
在电力电子领域,霍尔传感器可以用于测量电流、电压等参数,帮助实现电力系统的智能化控制。
霍尔传感器是一种非常重要的电子元件,它在许多领域都有着广泛的应用。
随着科技的不断发展,霍尔传感器的应用范围还将不断扩
大,为人们的生活和工作带来更多的便利和效益。
霍尔传感器测量转速原理
霍尔传感器是一种基于霍尔效应原理的传感器,可以用于测量转速、位置、磁场等物
理量。
在测量转速时,霍尔传感器被安装在旋转物体的表面上,当旋转物体通过传感器时,会产生磁场变化,霍尔传感器可以测量出这种磁场变化,并从中计算出旋转物体的转速。
在霍尔传感器测量转速时,需要注意以下几个方面:
1.传感器的安装位置:传感器的位置应该尽可能靠近旋转轴心,保持与旋转轴心间的
距离尽量小,这样可以最大程度地提高测量的精度。
2.磁场变化的探测:传感器需要探测旋转物体所产生的磁场变化,因此需要使用磁铁
或者其他磁性材料来产生磁场。
磁铁应该与传感器保持一定的距离,以避免磁场过强影响
传感器的工作。
3.霍尔元件的特性:霍尔元件在磁场变化时会产生电压信号,这个信号的大小与磁场
变化的大小成正比。
不同的霍尔元件具有不同的灵敏度和线性度,因此需要选择合适的元件,以保证测量的精度和可靠性。
4.信号处理和计算:传感器采集到的信号需要进行放大、滤波、A/D转换等处理,最
终计算出旋转物体的转速。
为了提高测量精度和稳定性,可以采用多种信号处理技术,如
数字滤波、PID调节等。
霍尔元件测速原理说明及应用霍尔元件是一种具有特殊结构和特殊材料的电子元件,是由半导体材料组成的。
霍尔元件的测速原理是基于霍尔效应。
霍尔效应是指当电流通过垂直于磁场的导体时,导体两侧产生电压差。
霍尔元件利用霍尔效应,可以将电流和磁场转换为电压信号。
霍尔元件的结构一般由霍尔片和固定在霍尔片上的金属触点组成。
霍尔片一般是在P型或N型半导体上叠加一层接近绝缘的金属层,这两个结构相对于磁场磁通线垂直。
当通过霍尔元件的电流流过时,霍尔片两侧会产生电压差。
这个电压差与磁场的强度、电流的大小及方向,以及霍尔元件的几何尺寸相关。
应用方面,霍尔元件主要用于测速和位置检测。
以下是几个常见的应用示例:1.汽车速度传感器:霍尔元件可以用来检测汽车轮胎凹凸不平引起的震动,从而测量汽车的速度。
它可以代替传统的速度传感器,具有精度高、反应快和不易受环境影响等优点。
2.磁盘驱动器:霍尔元件可用于检测磁盘的转速。
通过检测旋转磁盘上的磁头是否通过霍尔元件附近的磁场来测量转速。
这对于磁盘驱动器的控制和数据读取非常重要。
3.电动机控制:霍尔元件可以用于检测电动机的转速。
通过将霍尔元件固定在电动机旋转轴上,可以通过检测每个霍尔元件通过磁场所产生的电压来测量电动机的转速。
4.位置检测:通过将霍尔元件固定在物体上,可以实时检测物体的位置。
这在一些自动控制系统中很有用,比如门禁系统、自动灯光调节和行车记录仪。
霍尔元件在工业和生活中有很广泛的应用。
它具有高灵敏度、快速响应、抗干扰能力强等优点,可以实现非接触测量和控制。
随着科技的进步和应用领域的扩大,霍尔元件的应用将会更加广泛。

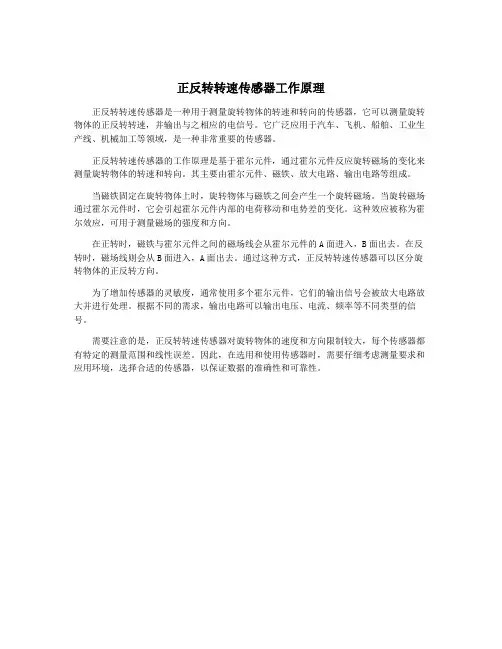

正反转转速传感器工作原理
正反转转速传感器是一种用于测量旋转物体的转速和转向的传感器,它可以测量旋转物体的正反转转速,并输出与之相应的电信号。
它广泛应用于汽车、飞机、船舶、工业生产线、机械加工等领域,是一种非常重要的传感器。
正反转转速传感器的工作原理是基于霍尔元件,通过霍尔元件反应旋转磁场的变化来测量旋转物体的转速和转向。
其主要由霍尔元件、磁铁、放大电路、输出电路等组成。
当磁铁固定在旋转物体上时,旋转物体与磁铁之间会产生一个旋转磁场。
当旋转磁场通过霍尔元件时,它会引起霍尔元件内部的电荷移动和电势差的变化。
这种效应被称为霍尔效应,可用于测量磁场的强度和方向。
在正转时,磁铁与霍尔元件之间的磁场线会从霍尔元件的A面进入,B面出去。
在反转时,磁场线则会从B面进入,A面出去。
通过这种方式,正反转转速传感器可以区分旋转物体的正反转方向。
为了增加传感器的灵敏度,通常使用多个霍尔元件,它们的输出信号会被放大电路放大并进行处理。
根据不同的需求,输出电路可以输出电压、电流、频率等不同类型的信号。
需要注意的是,正反转转速传感器对旋转物体的速度和方向限制较大,每个传感器都有特定的测量范围和线性误差。
因此,在选用和使用传感器时,需要仔细考虑测量要求和应用环境,选择合适的传感器,以保证数据的准确性和可靠性。
霍尔式传感器的作用
霍尔式传感器是一种常用的电子元器件,其作用是检测磁场的大小和方向,将其转化为电信号,从而实现测量、控制等功能。
霍尔式传感器可应用于许多领域,例如汽车、工业自动化、医疗设备等。
首先,霍尔式传感器在汽车行业中被广泛应用。
利用这种传感器,可以检测车速、转速等参数,从而调整发动机的工作状态,提高燃油利用率和行车安全性。
同时,霍尔式传感器可以测量车辆的行驶距离和位置,用于导航、防盗和监测车辆的运行情况。
其次,在工业自动化领域,霍尔式传感器也有着重要的作用。
例如,在制造行业中,传感器可以被用于检测机器人的运动和位置,从而实现精确的机器人控制,提高生产效率和质量。
此外,霍尔式传感器还可以用于检测工业设备中的磁场,帮助诊断设备故障和预防设备损坏。
最后,在医疗设备方面,霍尔式传感器也得到了广泛应用。
例如,在心脏起搏器中,传感器可以检测心脏信号的强度和频率,控制起搏器的脉冲输出,维持心脏正常的跳动。
此外,在外科手术中,传感器可以用于检测手术刀具和医疗器械的位置和动作,增强手术的准确性和安全性。
总之,霍尔式传感器具有广泛的应用前景和重要的作用,其在汽车、工业自动化、医疗设备等领域中得到了广泛运用。
随着技术的不断进步和应用范围的不断扩大,相信霍尔式传感器将会在未来的发展中扮演更加重要的角色。
转速传感器工作原理转速传感器是一种用于测量旋转物体转速的传感器,它在工业生产和汽车行业中有着广泛的应用。
它的工作原理主要是利用感应原理或者霍尔效应来实现对转速的测量。
在本文中,我们将详细介绍转速传感器的工作原理及其应用。
转速传感器的工作原理可以分为两种主要类型,感应式转速传感器和霍尔效应转速传感器。
感应式转速传感器是利用感应原理来测量转速的。
当传感器靠近旋转物体时,磁场会产生感应电流,这个感应电流的频率与旋转物体的转速成正比。
通过测量感应电流的频率,就可以得到旋转物体的转速信息。
这种传感器结构简单、可靠,适用于高速旋转的物体。
霍尔效应转速传感器则是利用霍尔元件来测量转速的。
当旋转物体上的磁铁通过霍尔元件时,会产生霍尔电压信号,这个信号的频率也与旋转物体的转速成正比。
通过测量霍尔电压信号的频率,同样可以得到旋转物体的转速信息。
这种传感器具有灵敏度高、响应速度快的特点,适用于低速旋转的物体。
无论是感应式转速传感器还是霍尔效应转速传感器,其工作原理都是基于磁场的变化来实现对转速的测量。
传感器本身会产生一个与旋转物体转速成正比的信号,通过信号处理电路将这个信号转换成数字信号,最终输出给控制系统进行处理。
因此,转速传感器在工业生产和汽车行业中有着广泛的应用,如发动机转速测量、风力发电机转速测量等。
综上所述,转速传感器的工作原理主要是基于磁场的变化来实现对转速的测量,其中包括感应式转速传感器和霍尔效应转速传感器两种类型。
无论是哪种类型的传感器,其基本原理都是通过磁场的变化产生一个与旋转物体转速成正比的信号,再通过信号处理电路将这个信号转换成数字信号输出。
这种传感器在工业生产和汽车行业中有着广泛的应用,对于提高生产效率和安全性都起着重要作用。

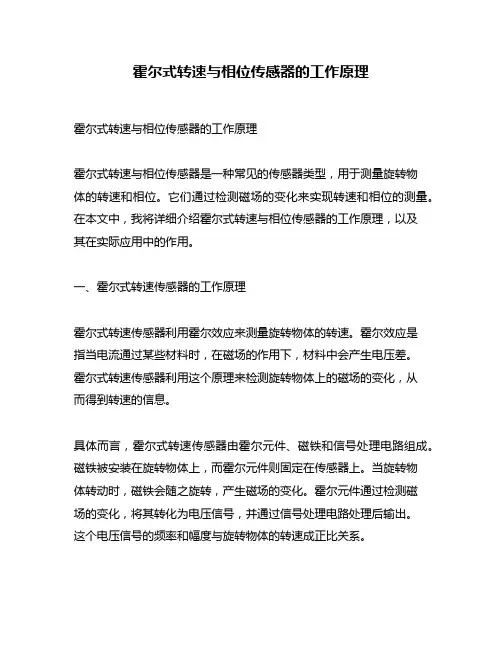

霍尔转速传感器工作原理
霍尔转速传感器根据霍尔效应原理来测量旋转设备的转速。
霍尔效应是指当通过一个载流子密度不均匀而导致的电场变化时,会在材料中产生电势差。
而霍尔元件是一种能够感应此电势差变化的设备。
具体来说,霍尔转速传感器由霍尔元件、驱动电路和磁场源组成。
磁场源通常是一个磁铁,而霍尔元件则是安装在旋转设备上的,与磁场源保持一定距离。
当旋转设备开始运转时,磁场源也随之旋转,磁场随之改变。
当旋转设备上的霍尔元件感受到磁场变化时,会产生一个与磁场变化相关的电势差。
驱动电路会接收并处理这个电势差信号,并将其转换为对应的转速数值。
由于转速与磁场变化成正比,所以通过测量霍尔元件输出的电势差,可以得到旋转设备的转速。
通过这种方式,霍尔转速传感器可以准确地测量转速,并将其输出为数字信号或模拟信号供其他控制系统使用。
同时,由于霍尔元件可以直接感应磁场变化而无需接触旋转设备,所以传感器的寿命较长,且不受摩擦磨损的影响。
总之,霍尔转速传感器利用霍尔效应原理来测量旋转设备的转速,通过感应磁场变化产生的电势差来反映旋转速度的变化,从而实现对转速的准确测量。
随着汽车电子控制技术的发展,霍尔传感器广泛应用在汽车发动机,底盘,车身的各个系统中。
霍尔传感器就是利用各种原理,效应和规律作为依据,把汽车运行的各种状态信息,由非电量信号转变为电信号输入给汽车控制单元。
霍尔效应元件在汽车转速传感器中的应用
霍尔传感器的输出电压信号与被测量物体的转速无关。
它是将转速转换为脉冲信号测量,所以即使转速是零或者理论上转速极限快,其均可以满足转速的测量,因此汽车转速传感器开始大量使用霍尔传感器。
汽车上常用的转速传感器主要有发动机转速传感器、车速传感器和车轮轮速传感器等。
霍尔转速传感器在测量转速时,被测量转子部件会经过传感器的前端,引起磁场的相应变化,如图a所示。
当运动部件穿过霍尔元件产生磁力线较为分散的区域时,磁场相对较弱,如图b所示。
当穿过产生磁力线较为集中的区域时,磁场就相对较强。
霍尔式转速传感器就是通过磁力线密度的变化,在磁力线穿过传感器上的感应元件时产生霍尔电压。
霍尔式转速传感器的霍尔元件在产生霍尔电压后,会将其转换为交变电压信号,最后传感器的内置电路会将信号调整和放大,输出矩形脉冲信号。
霍尔式转速传感器的测量必须配合磁场的变化,因此在霍尔转速传感器测量非磁铁材质的设备时,需要事先在旋转物体上安装专门的磁铁物质,用在改变传感器周围的磁场,这样霍尔转速传感器才能准确捕捉到物质的运动状态。
在汽车中测速大多用双极锁存型霍尔元件,H180,H41F,HL41F是为了防止运动过快的情况下不丢失信号。
霍尔转速传感器具有以下优势:输出信号电压幅值不受转速影响;频率响应高,(可达100KHZ);对电磁波的抗干扰能力强,不会因环境的因素而产生误差。
