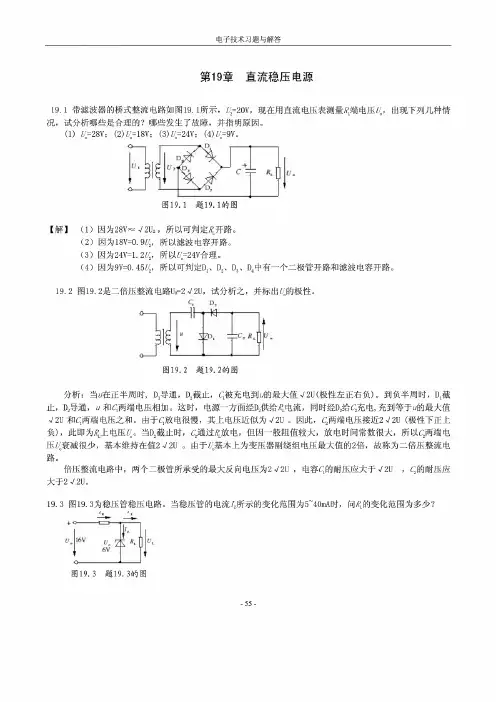

第18章直流稳压电源一、填空题1、如单相桥式整流电路中，设变压器次级的交流电压有效值为10V，则负载电阻R L上的直流平均电压等于__________V。
2、小功率直流稳压电源由________、________、________和稳压四部分组成。
3、三端集成稳压电源W7815正常工作时，输出电压是V,它的输入电压应该比输出电压。
（高或低）4、小功率直流稳压电源的稳压电路部分是由、、和取样电路四部分组成。
5、如果变压器二次(副边)电压的有效值为10V，单相桥式整流后若无电容滤波，则输出电压为V，此时二极管所承受的最大反向电压为V。
6、在电源变压器次级电压相同且无电容滤波的情况下, 桥式整流电路输出直流平均电压是半波整流电路输出直流平均电压的________倍。
7、W7805系列集成稳压器，其输出稳定电压为_______V。
8、一种并联型稳压电源如图18-1-8所示，设稳压二极管D Z的工作电压U Z=5.3V，三极管的U BE=0.7V，则输出电压U O为______V。
图18-1-8 图18-1-99、在图18-1-9的桥式整流电路中，若二极管D2或D4断开，负载电压的波形为_________。
若D2或D4接反，后果为_______________________；若D2或D4因击穿或烧坏而短路，后果为____________________________；若变压器副边误接整流电路的直流接线端，负载电阻接整流电路的交流接线端，后果为___________________________。
10、单相桥式整流电路中，流过每只整流二极管的平均电流是负载平均电流的_______。
二、选择题1、在有电容滤波的桥式整流电路中，若变压器次级电压为t U u ωsin 2=则整流后输出的平均电压值一般为 。
A 、 U 2.1B 、U 9.0C 、U 45.0D 、U2、在无电容滤波的单相半波整流电路中，已知变压器次级电压为U 2，则负载上得到的平均电压及二极管两端的最高反向电压是 。
摘要开关电源以其高效率、小体积等优点获得了广泛应用。
传统的开关电源普遍采用电压型脉宽调制(PWM)技术，而近年电流型PWM技术得到了飞速发展。
相比电压型PWM，电流型PWM具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。
直流稳压电源是常用的电子设备，它能保证在电网电压波动或负载发生变化时，输出稳定的电压。
一个低纹波、高精度的稳压源在仪器仪表、工业控制及测量领域中有着重要的实际应用价值。
信号源产生控制信号，该信号有它激或自激电路产生。
比较放大器对给定信号和输出反馈信号进行比较运算，控制开关信号的幅值，、频率、波形等，通过驱动器控制开关器件的占空比，以达到稳定输出电压值的目的。
DC/DC变换器用以进行功率变换，它是开关电源的核心部分。
除此之外，开关电源还有辅助电路，包括启动、过流过压保护、输入滤波、输出采样、功能指示等电路。
开关电源典型结构有串联开关电源结构、并联开关电源结构、正激开关电源结构、反激开关电源结构、半桥开关电源结构、全桥开关电源结构等。
这里重点介绍一下反激开关电源结构。
所谓单端是指只有一个脉冲调制信号功率输出端一漏极D。
反激式则指当功率MOSFET 导通时，就将电能储存在高频变压器的初级绕组上，仅当MOSFET关断时，才向次级输送电能，由于开关频率高达100kHz，使得高频变压器能够快速存储、释放能量，经高频整流滤波后即可获得直流连续输出。
这也是反激式电路的基本工作原理。
而反馈回路通过控制TOPSwitch器件控制端的电流来调节占空比，以达到稳压的目的。
稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。
目录课程设计任务书 ............................................................................................ 错误！未定义书签。
140 第7章 直流稳压电源在各种电子电路中，通常需要直流电源。
前面各章节介绍的晶体管放大器、集成运算放大器以及功率放大器等等，都用的是直流电源供电，而发电厂、变电站输送的是交流电．这就需要将交流电变成直流电。
直流稳压电源能够将电网提供的交流电转换成稳定的直流电，作为各种电子电路的直流电源。
对直流电源的主要要求是：一是输出电压的幅值稳定，即当电网电压或负载电流波动时输出电压能基本保持不变；二是输出电压纹波要小；三是交流电变换成直流电时的转换效率要高；四是要具有保护功能，若输出电流过大，或输入交流电压过高，都会使整流管或电路中的晶体管受到损坏，因此电路应具有必要的自我保护功能。
本章首先介绍常用的整流、滤波和稳压电路，再着重介绍线性稳压电源和开关稳压电源。
7.1 直流稳压电源的基本组成及工作原理这里所讨论的直流稳压电源实际是一种单相小功率电源，它将频率为50赫兹、有效值为220伏的单相交流电压转换为幅值稳定、输出电流较小的直流电压。
7.1.1 直流稳压电源的基本组成一个性能良好的单相小功率直流稳压电源通常由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。
如图7-1所示为直流稳压电源的组成框图。
由于大多数电子设备所需的直流电压一般为几至几十伏，而交流电网提供的220伏（有效值）电压相对较大，变压器的作用是将电网提供的220伏、50赫兹的交流电压降压，以适合直流稳压电源的需要。
另外，变压器还可以起到将直流电源与电网隔离的作用。
图7-1 直流稳压电源的组成框图将交流电变为脉动的直流电的过程叫做整流。
整流电路的作用是将降压后的交流电压转换为单极性的脉动电压。
整流电路的输出是脉动电压，这种脉动电压中虽然包含有较大的直流电压成分，但它也含有丰富的交流成分（称为纹波）。
这种脉动电压不能作为电子电路的直流电源。
需要对脉动电压进行平滑处理，也就是对脉动电压进行滤波。
直流稳压电源常用电容或电感来进行滤波，属于无源滤波电路。
