第10章稳压电源

第10章 直流电源自测题填空题1．单相半波整流与桥式整流电路相比，输出波形脉动比较大的是 。

2．电容滤波电路的滤波电容越大，整流二极管的导通角越 ，流过二极管的冲击电流越 ，输出纹波电压越 ，输出直流电压值越 。

3．电容滤波电路中的电容器与负载 联，电感滤波电路中的电感器与负载 联。

电容滤波和电感滤波电路相比，带负载能力强的是 ，输出直流电压高的是 。

4．并联型稳压电路主要是利用 工作在 状态时，电流在较大范围内变化，管子两端的 基本保持不变来达到稳压的目的。

5．串联型稳压电路正常时，调整管工作在 状态，比较放大管工作在 状态，提供基准电压的稳压二极管工作在 状态。

6．在图10.4.4所示的串联型稳压电路中，要改变输出直流电压应调节 电路的 电阻，输出电压最大时应将 电阻调至 。

7．如题10.1.7图所示的电路，已知1240ΩR =，2480ΩR =。

（1）1R 上的电压为 V ，2R 上的电压为 V 。

（2）输出电压为 V ，输入电压最小应为 V 。

（3）电容1C 的作用是 ，电容2C 的作用是 。

8．串联型稳压电路的控制对象是调整管的 ，而开关型稳压电路是控制调整管的 。

9．串联型稳压电路与开关型稳压电路相比效率高的是 ，主要原因W7805 题10.1.7图是 。

答案：1．单相半波整流电路。

2．小，大，平滑，高。

3．并，串，电感滤波电路，电容滤波电路。

4．稳压二极管，反向击穿，电压。

5．放大，放大，反向击穿。

6．取样，可变，最下端。

7．5，10；15，18；减小纹波和防止自激振荡，抑制高频干扰（消除高频噪声）。

8．管压降，导通、截止时间的比例。

9．开关型稳压电路、开关型稳压电路的调整管工作在开关状态，功率损耗小。

选择题1．理想二极管在单相半波整流、电阻性负载中，其导通角为 。

A ．小于o 180；B ．等于o 180；C ．大于o 180；D ．等于o 360。

2．电感滤波电路常用在 的场合。

科目:模拟电子技术题型:填空题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 稳压电路的主要作用是 稳定输出电压 。

2. 在直流电源中，在变压器副边电压相同的条件下，若希望二极管承受的反向电压较小,而输出直流电压较高，则应采用 倍压 整流电路。

3. 在直流电源中，负载电流若为200mA ，则宜采用 电容 滤波电路。

4. 在负载电流较小的电子设备中，为了得到稳定的但不需要调节的直流输出电压，则可采用 硅稳压或硅二极管 稳压电路或集成稳压电路。

5. 为了适应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 串联 晶体管稳压电路或可调的集成稳压器电路。

6. 在电容滤波和电感滤波二者之中， 电感 滤波选用大电流负载。

7. 在电容滤波和电感滤波二者之中， 电容 滤波的直流输出电压高。

8. 具有放大环节的串联型稳压电路在正常工作时，调整管处于 放大 工作状态。

9. 具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V ，调整管压降为6V ，整流电路采用电容滤波，则电源变压器次级电压有效值应为 20 V 。

10. 单相桥式整流电路，变压器的副边电压是U 2，则输出电压的平均值 U 0 = 0.9 U 2 。

11. 单相桥式整流电路，变压器的副边电压是U 2，加入电容滤波器后，则输出电压的平均值 U 0 = 1.2U 2 。

12. 小功率直流电源一般由电源变压器、 整流 、滤波、稳压四部分组成。

13. 直流电源能将电量变为直流电量，实质上是一种 能量 转换电路。

14. 单相半波整流电路和桥式整流电路相比，在变压器次级电压相同条件下， 桥式整流 电路的输出电压平均值高了一倍。

15. 若变压器次级电压有效值为U 2，每个整流管的反向峰值电压记作U RM ，则半波整流电路的U RM = 22U 。

第10章直流电源10.1教学基本要求10.1.1 基本要求（1）掌握单相桥式整流电路的工作原理和主要参数计算，了解单相半波整流电路的工作原理、主要参数计算及二极管的选择（2）掌握电容滤波电路的工作原理和主要参数计算，滤波电容的选择原则，了解电感滤波电路及其它形式的滤波电路的特点及各种滤波器的性能比较（3）理解硅稳压管稳压电路的工作原理，稳压系数和输出电阻的估算，稳压电路中限流电阻R的选择(4)掌握串联型直流稳压电路的组成、工作原理及参数计算，掌握三端固定式输出集成稳压器及其应用,了解三端可调输出集成稳压器及其应用(5)了解开关稳压电路的工作原理及集成开关稳压器及其应用10.1.2 重点难点及考点（1）本章重点单相桥式整流电路的工作原理和主要参数计算，电容滤波电路的工作原理和主要参数计算，串联型直流稳压电路的组成、工作原理及参数计算，三端固定式输出集成稳压器及其应用。

（2）本章难点电容滤波电路的工作原理和主要参数计算，串联型直流稳压电路的组成、工作原理及参数计算。

（3）本章主要考点单相桥式整流电路的工作原理，输出直流电压与输入交流电压有效值间的关系，二极管的选择。

电容滤波电路的主要参数计算，滤波电容的选择。

串联型直558559流稳压电路的组成、工作原理及参数计算。

三端固定式输出集成稳压器及其应用。

1.2典型题型精解10.2 单相桥式整流电路如图10.2.1所示，若输出直流电压U O =9V ，输出直流电流I O ＝1A ，试求：(1) 变压器二次电压有效值U 2； (2) 整流二极管最大反向峰值电压U RM ； (3) 流过二极管正向平均电流I D 。

图10.2.1 题10.2图分析方法：单相桥式整流电路的输出电压的平均值(输出直流电压)2O 9.0U U =，二极管最大反向峰值电压2RM 2U U =，二极管正向平均电流L2O D 45.02R U I I ==，这里的U 2是变压器二次电压有效值。

目　录第1章　绪　论1.1　复习笔记1.2　课后习题详解1.3　名校考研真题详解第2章　运算放大器2.1　复习笔记2.2　课后习题详解2.3　名校考研真题详解第3章　二极管及其基本电路3.1　复习笔记3.2　课后习题详解3.3　名校考研真题详解第4章　双极结型三极管及放大电路基础4.1　复习笔记4.2　课后习题详解4.3　名校考研真题详解第5章　场效应管放大电路5.1　复习笔记5.2　课后习题详解5.3　名校考研真题详解第6章　模拟集成电路6.1　复习笔记6.2　课后习题详解6.3　名校考研真题详解第7章　反馈放大电路7.1　复习笔记7.2　课后习题详解7.3　名校考研真题详解第8章　功率放大电路8.1　复习笔记8.2　课后习题详解8.3　名校考研真题详解第9章　信号处理与信号产生电路9.1　复习笔记9.2　课后习题详解9.3　名校考研真题详解第10章　直流稳压电源10.1　复习笔记10.2　课后习题详解10.3　名校考研真题详解第11章　电子电路的计算机辅助分析与设计第1章　绪　论1.1　复习笔记一、电子系统与信号电子系统指若干相互连接、相互作用的基本电路组成的具有特定功能的电路整体。

信号是信息的载体，按照时间和幅值的连续性及离散性可把信号分成4类：①时间连续、数值连续信号，即模拟信号；②时间离散、数值连续信号；③时间连续、数值离散信号；④时间离散、数值离散信号，即数字信号。

二、信号的频谱任意满足狄利克雷条件的周期函数都可展开成傅里叶级数(含有直流分量、基波、高次谐波)，从这种周期函数中可以取出所需要的频率信号，过滤掉不需要的频率信号，也可以过滤掉某些频率信号，保留其它频率信号。

幅度频谱：各频率分量的振幅随频率变化的分布。

相位频谱：各频率分量的相位随频率变化的分布。

三、放大电路模型信号放大电路是最基本的模拟信号处理电路，所谓放大作用，其放大的对象是变化量，本质是实现信号的能量控制。

放大电路有以下4种类型：1．电压放大电路电路的电压增益为考虑信号源内阻的电压增益为2．电流放大电路电路的电流增益为考虑信号源内阻的电压增益为3．互阻放大电路电路的互阻增益为4．互导放大电路电路的互导增益为四、放大电路的主要性能指标1输入电阻：输入电压与输入电流的比值，即对输入为电压信号的放大电路，R i越大越好；对输入为电流信号的放大电路，R i越小越好。

稳压电源工作原理稳压电源是一种能够提供稳定电压输出的电子设备，它在电子设备中起着至关重要的作用。

在许多电子设备中，如计算机、手机、电视等，稳压电源都是必不可少的部分。

稳压电源的工作原理是通过一系列电子元件和电路来确保输出电压稳定在设定的数值范围内，以满足电子设备对稳定电压的需求。

稳压电源的工作原理可以分为线性稳压和开关稳压两种类型。

线性稳压电源是通过调节电源输入端和输出端之间的电压差来实现稳压的。

其基本原理是利用稳压器件（如晶体管、二极管等）来消耗多余的电压，从而使输出电压保持在稳定的水平。

当输入电压发生波动时，稳压器件会自动调整以保持输出电压不变。

线性稳压电源的优点是输出电压稳定性高，但效率较低，适用于对输出电流要求不高的场合。

开关稳压电源则是通过开关管来控制输入电压的占空比，从而实现稳压。

其基本原理是将输入电压转换成高频脉冲信号，经过滤波和调节后形成稳定的输出电压。

开关稳压电源的优点是效率高，适用于对输出电流要求较高的场合。

但其缺点是输出电压稳定性不如线性稳压电源。

无论是线性稳压还是开关稳压，稳压电源的核心部分都是稳压器件和控制电路。

稳压器件是用来消耗多余电压或者控制输入电压的占空比，以保持输出电压稳定。

控制电路则是用来监测输出电压，并根据需要调节稳压器件的工作状态，以使输出电压保持在设定的范围内。

这些稳压器件和控制电路通常由集成电路来实现，以确保稳压电源的稳定性和可靠性。

除了稳压器件和控制电路，稳压电源还包括输入滤波电路、输出滤波电路和保护电路等部分。

输入滤波电路用来滤除输入电压中的杂波和干扰，以保证稳压器件和控制电路的正常工作。

输出滤波电路则用来滤除输出电压中的纹波和杂波，以确保输出电压的稳定性和纯净度。

保护电路则用来保护稳压电源和被供电设备不受过压、过流、短路等异常情况的影响，以确保稳压电源的安全可靠。

总的来说，稳压电源的工作原理是通过稳压器件和控制电路来确保输出电压稳定在设定的范围内，以满足电子设备对稳定电压的需求。

第10章 直流稳压电源 测试题 班 学号 姓名： 得分： 第一题 单项选择题（每题2分）1．若要求输出电压V U o 9=，则应选用的三端稳压器为（ ）。

（A ）W7809 （B ）W7909 （C ）W7912 （D ）W7812 2．若要求输出电压V U o 18-=，则应选用的三端稳压器为（ ）。

（A ）W7812 （B ）W7818 （C ）W7912 （D ）W7918 3．直流稳压电源滤波电路中，滤波电路应选用（ ）滤波器。

（A ）高通 （B ）低通 （C ）带通 （D ）带阻4．若单相桥式整流电容滤波电路中，变压器副边电压为有效值为10V ，则正常工作时输出电压平均值)(AV O U 可能的数值为（ ）。

（A ）4.5V （B ）9V （C ）12V （D ）14V 5．在单相桥式整流电容滤波电路中，若有一只整流管接反，则（ ）。

（A ）变为半波整流 （B ）并接在整流输出两端的电容C 将过压击穿 （C ）输出电压约为2U D （D ）整流管将因电流过大而烧坏6．关于串联型直流稳压电路，带放大环节的串联型稳压电路的放大环节放大的是（ ）。

（A ）基准电压 （B ）取样电压（C ）取样电压与滤波电路输出电压之差 （D ）基准电压与取样电压之差 7．集成三端稳压器CW7815的输出电压为（ ）。

（A ）V 15 （B ）V 15- （C ）V 5 （D ）V 5- 8．变压器副边电压有效值为40V ，整流二极管承受的最高反向电压为（ ）。

（A ）20V （B ）40V （C ）56.6V （D ）80V9．用一只直流电压表测量一只接在电路中的稳压二极管的电压，读数只有0.7伏，这表明该稳压管（ ）。

（A ）工作正常 （B ）接反 （C ）已经击穿 （D ）无法判断 10．直流稳压电源中滤波电路的目的是（ ）。

（A ）将交流变为直流 （B ）将交直流混合量中的交流成分滤掉 （C ）将高频变为低频 （D ）将高压变为低压11．若单相桥式整流电容滤波电路中，变压器副边电压为有效值为10V ，则正常工作时输出电压平均值U O (A V)可能的数值为（ ）。

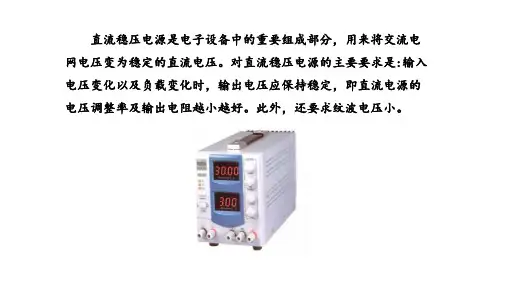

直流稳压电源是电子设备中的重要组成部分，用来将交流电网电压变为稳定的直流电压。

对直流稳压电源的主要要求是:输入电压变化以及负载变化时，输出电压应保持稳定，即直流电源的电压调整率及输出电阻越小越好。

此外，还要求纹波电压小。

几个概念直流稳压电源1.整流电路2.滤波电路3.直流稳压电路交流电网电压转换为直流电压的一般过程变压：降压；整流：交流变脉动直流；滤波：滤除脉动稳压：进一步消除纹波，提高电压的稳定性和带载能力。

1.整流电路•作用将交流电转变为脉动的直流电•基本电路(1)单相半波整流电路(2)单相全波整流电路(3)单相桥式整流电路整流电路的分析方法：为分析简单起见，把二极管当作理想元件处理，即二极管的正向导通电阻为零，反向电阻为无穷大。

单相半波整流电路：利用二极管的单向导通特性来进行整流，除去半周、剩下半周的整流方法，将交流电转换为直流电。

该电路简单，使用元件少，二极管承受的反向电压低；但是输出波形脉动大，电压低，变压器利用率低。

单相全波整流电路：两个整流器件交替工作，提高了整流器的效率，并使已整电流易于平滑。

输出电压较高，脉动小；但是变压器的利用率不高，整流二极管承受的最大反向电压较高。

单相桥式整流电路输出电压高，变压器的利用率高，脉动小，电能转换效率高；但是二极管的数量较多。

2.滤波电路•作用滤出脉动直流中的交流成分•基本电路(1)电容滤波电路(2)电感滤波电路(3)复合滤波电路(1)电容滤波电路当空载（RL=∞）时:U 2 ＞UC时：二极管导通，C充电U 2 ＜UC时：二极管截止。

由于RL=∞，无放电回路，所以UC保持。

当接入R L （且R L C 较大）时U 2 ＞U C 时：二极管导通，C 充电。

U 2 ＜U C 时：二极管截止，C 放电。

V随负载电流的变化L电容滤波电路结构简单，负载获得的直流电压较高，纹波小，但其输出特性较差，输出直流电压的大小受负载变化的影响较大，故适合在负载电压较高、负载变动不大的场合应用。

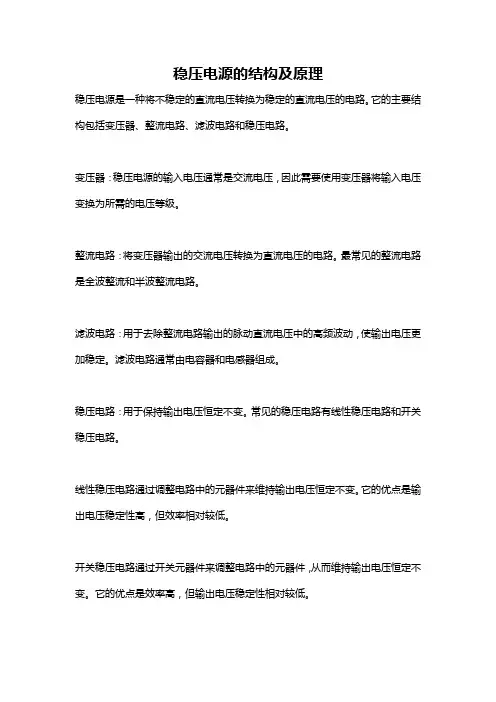

稳压电源的结构及原理
稳压电源是一种将不稳定的直流电压转换为稳定的直流电压的电路。

它的主要结构包括变压器、整流电路、滤波电路和稳压电路。

变压器：稳压电源的输入电压通常是交流电压，因此需要使用变压器将输入电压变换为所需的电压等级。

整流电路：将变压器输出的交流电压转换为直流电压的电路。

最常见的整流电路是全波整流和半波整流电路。

滤波电路：用于去除整流电路输出的脉动直流电压中的高频波动，使输出电压更加稳定。

滤波电路通常由电容器和电感器组成。

稳压电路：用于保持输出电压恒定不变。

常见的稳压电路有线性稳压电路和开关稳压电路。

线性稳压电路通过调整电路中的元器件来维持输出电压恒定不变。

它的优点是输出电压稳定性高，但效率相对较低。

开关稳压电路通过开关元器件来调整电路中的元器件，从而维持输出电压恒定不变。

它的优点是效率高，但输出电压稳定性相对较低。

以上就是稳压电源的结构和原理。

什么是稳压电源稳压电源是一种电力设备，其主要功能是将输入电压进行稳定并输出稳定电压，以供电子设备、仪器仪表等工作。

它在现代科技领域中起着关键作用，广泛应用于工业生产、航空航天、通信、医疗、军事等多个领域。

稳压电源的工作原理是通过电子技术控制电路，对输入电源进行稳定，并能够提供稳定的输出电压。

在实际应用中，稳压电源一般由变压器、整流电路、滤波器、稳压电路等组成。

首先，变压器用于将输入电源的电压进行降低或升高，以满足不同设备的工作电压要求。

随后，通过整流电路将交流电转化为直流电，并通过滤波器对电流进行平滑处理，减小电压的波动。

最后，稳压电路根据设定的输出电压值，调节电路中的元件，确保输出电压稳定在设定范围内。

稳压电源的主要优点是能够提供稳定的电压输出，有效保护设备免受电压的波动影响。

在电子设备中，尤其是对于对电压要求较高的元器件，如集成电路、传感器等，稳压电源的使用至关重要。

它能够有效解决电力供应不稳定所带来的问题，并提高设备的可靠性和稳定性。

另外，稳压电源还具有过流保护、过压保护、过热保护等功能，能够有效保护设备免受电力故障带来的损害。

同时，稳压电源通常还具备较高的效率和低的功耗，减少能源浪费，有利于节能环保。

此外，一些高级稳压电源还可以进行远程监控和远程控制，方便操作和维护。

总的来说，稳压电源在现代科技应用中起着至关重要的作用。

它不仅可以保护设备不受电力波动的影响，提高设备的可靠性和稳定性，还能为其他电子设备提供稳定电压供电。

随着科技的发展和需求的增加，稳压电源的技术也将不断更新和完善，以满足不同行业的需求。

相信在未来，稳压电源技术将继续发展，为各行各业的科技创新提供更加可靠和稳定的电力支持。

稳压电源的工作原理稳压电源是一种能够为电子设备提供稳定电压的电源。

它的工作原理主要包括稳压控制和电路调节两个方面。

稳压控制是指通过反馈电路采集电源输出端电压，与设定的目标电压进行比较，并根据比较结果调整控制器的输出，以使输出电压保持在设定值附近。

常用的稳压控制方式包括线性稳压和开关稳压。

线性稳压的原理是通过调整电源输出电压的放大倍数来实现稳压。

控制器接收到电压反馈信号后，将其放大并与设定的目标电压进行比较，然后通过控制开关管的导通和截止来调节输出电压。

其中，开关管的导通时间与截止时间的比例决定了输出电压的大小。

如果输出电压高于目标电压，控制器会增大开关管的导通时间，如果输出电压低于目标电压，控制器会增大开关管的截止时间，以达到稳压的效果。

开关稳压的原理是通过周期性地开关和断开电源，调节输出电压。

控制器根据反馈电压信号，将输入电压切换成高频脉冲信号，然后经过滤波器得到稳定的直流电压输出。

开关稳压的优点是效率高，但由于开关动作，容易产生电磁干扰，因此需要采取一些措施来减小干扰和噪声。

电路调节是稳压电源工作中的另一个重要方面。

根据输入电压的情况，将电路中的元器件按照一定的方式调节，以保持输出电压的稳定性。

常见的电路调节方法包括变压器调节、可控硅调节和自激振荡调节等。

在变压器调节中，通过可调节变压器的输出电压比例来实现稳压。

可控硅调节则是利用可控硅的导通和截止来调节输入信号，以达到稳压的目的。

自激振荡调节是利用正反馈效应，通过调节电路中的元件的参数，使得输出电压趋近于设定值。

总的来说，稳压电源通过稳压控制和电路调节两个方面的工作原理，能够为电子设备提供稳定电压，保证设备的正常运行。
