医学影像-儿童肘关节骨折的诊断

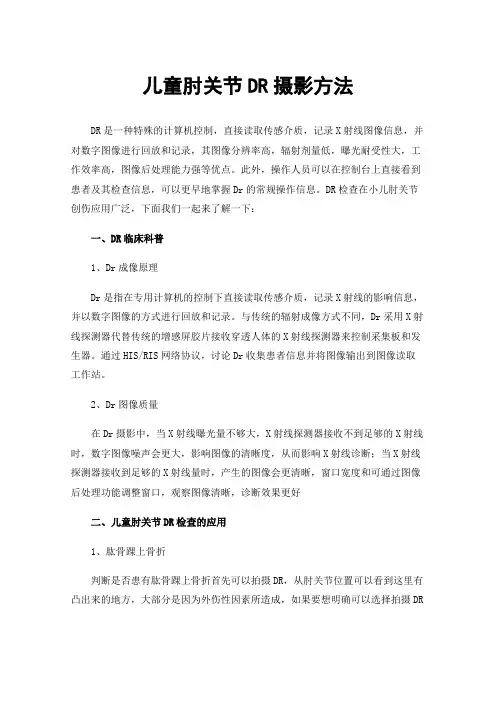

儿童肘关节DR摄影方法DR是一种特殊的计算机控制，直接读取传感介质，记录X射线图像信息，并对数字图像进行回放和记录，其图像分辨率高，辐射剂量低，曝光耐受性大，工作效率高，图像后处理能力强等优点。

此外，操作人员可以在控制台上直接看到患者及其检查信息，可以更早地掌握Dr的常规操作信息。

DR检查在小儿肘关节创伤应用广泛，下面我们一起来了解一下：一、DR临床科普1、Dr成像原理Dr是指在专用计算机的控制下直接读取传感介质，记录X射线的影响信息，并以数字图像的方式进行回放和记录。

与传统的辐射成像方式不同，Dr采用X射线探测器代替传统的增感屏胶片接收穿透人体的X射线探测器来控制采集板和发生器。

通过HIS/RIS网络协议，讨论Dr收集患者信息并将图像输出到图像读取工作站。

2、Dr图像质量在Dr摄影中，当X射线曝光量不够大，X射线探测器接收不到足够的X射线时，数字图像噪声会更大，影响图像的清晰度，从而影响X射线诊断；当X射线探测器接收到足够的X射线量时，产生的图像会更清晰，窗口宽度和可通过图像后处理功能调整窗口，观察图像清晰，诊断效果更好二、儿童肘关节DR检查的应用1、肱骨踝上骨折判断是否患有肱骨踝上骨折首先可以拍摄DR，从肘关节位置可以看到这里有凸出来的地方，大部分是因为外伤性因素所造成，如果要想明确可以选择拍摄DR的方式，如果是细微的骨折，又或是没有出现位置移动的骨折，可以选择ct重建来明确的诊断。

2、肱骨外髁骨折DR照片显示肱骨小头的骨折线多超过化骨核的1/2，或不通过小头化骨核，而通过肱骨小头与滑车间沟的软骨在干骺端处有一骨折线，骨折块可向外侧移位，骨折脱位型DR，正位片显示骨折块连同尺桡骨可向桡侧或尺侧移位，侧位片显示可向后侧移位，偶可见向前移位者，肱骨外髁骨折在DR上表现为多种多样，在同一骨折类型中表现也常不一。

3、孟氏骨折DR检查可以明确检查，儿童肘部DR解剖关系是根据关节端骨骺相互对应位置来判断，正常条件下桡骨头纵轴延伸线通过肱骨小头中央，否则表示桡骨头有脱位。

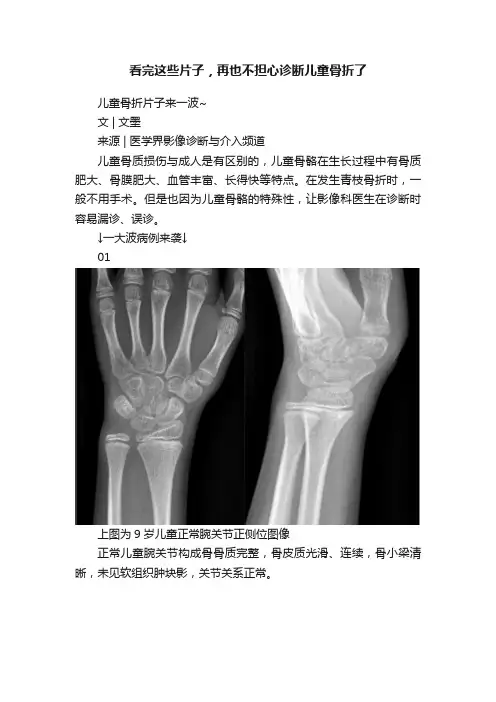

看完这些片子，再也不担心诊断儿童骨折了儿童骨折片子来一波~文 | 文墨来源 | 医学界影像诊断与介入频道儿童骨质损伤与成人是有区别的，儿童骨骼在生长过程中有骨质肥大、骨膜肥大、血管丰富、长得快等特点。

在发生青枝骨折时，一般不用手术。

但是也因为儿童骨骼的特殊性，让影像科医生在诊断时容易漏诊、误诊。

↓一大波病例来袭↓01上图为9岁儿童正常腕关节正侧位图像正常儿童腕关节构成骨骨质完整，骨皮质光滑、连续，骨小梁清晰，未见软组织肿块影，关节关系正常。

病例1：左侧桡骨远端骨皮质不连续（黄色箭头），稍内陷。

诊断意见：左侧桡骨远段青枝骨折02上图为8岁儿童正常腕关节正侧位图像病例2：左肱骨内上髁可见斜行骨折线（绿色箭头），无明显断离，对位对线尚可诊断意见：左肱骨内髁骨折。

03病例3：左尺、桡骨正侧位，左尺骨中下段见骨皮质不连续（红色箭头），未见明显分离、移位；左桡骨骨皮质光滑、连续，未见明显骨质不连续；左桡骨侧弯诊断意见：左尺、桡骨青枝骨折。

04病例4：左侧股骨远端骨皮质欠光整（蓝色箭头），边缘见斑点状高密度影诊断：考虑左股骨远端撕脱性骨折。

05病例5：右锁骨中段见不规则透亮线（橙色箭头），折端未见明显分离移位诊断意见：锁骨骨折。

06病例6：左侧桡骨远端似有见纵形透亮线，且见骨皮质隆起诊断意见：左侧桡骨远端青枝骨折。

07病例7：左尺骨近段见透亮低密度骨折线，边缘锐利诊断意见：左尺骨近段骨折08病例8：左侧股骨远端骨皮质欠光整，边缘见斑点状高密度影；诊断意见：考虑左股骨远端撕脱性骨折。

09病例9：右侧肱骨外上髁骨皮质不连续，且皱褶掀起诊断意见：右侧肱骨外上髁骨折。

10病例10：右侧桡骨远段可见骨折线，骨折端背侧骨皮质内陷移位，部分骨皮质嵌插诊断意见：右侧桡骨远段骨折。

11病例11：右侧尺骨中上段可见局部骨皮质欠连续诊断意见：右侧尺骨中上段青枝骨折。

12病例12：左侧桡骨下段外侧骨皮质外翘、成角诊断意见：左侧桡骨下段青枝骨折。

儿童肱骨髁上骨诊疗指南【概述】肱骨髁上骨折是最常见的儿童肘部骨折，约占全部肘关节损伤的50% ~ 70%，常见于3一10岁的儿童，以5 ~7岁的男孩最多见，肱骨髁上骨折多发生在手的非优势侧。

早期处理不当可致前臂骨筋膜室综合征，导致V olkmann挛缩，造成终身残疾。

骨折畸形愈合形成肘内翻，影响患儿的肘关节外观，需行截骨术矫正畸形。

因此，肱骨髁上骨折是儿童肘部的严重损伤。

【影像检查】肱骨髁上骨折的诊断以普通X线片检查为主。

因肘关节肿胀和疼痛，不能完全伸直肘关节，拍标准的肘关节正侧位片困难。

怀疑肱骨髁上骨折时应拍肱骨远端正侧位片。

若怀疑无移位或轻度移位骨折而正侧位片未发现骨折线，应拍斜位片。

建议术前加照对侧肘关节，对于粉碎性骨折和陈旧性骨折常规行CT检查。

【分类】根据远端骨折块移位方向，可分为伸直型与屈曲型骨折。

远端骨折块向后上移位者为伸直型骨折，向前上移位则为屈曲型骨折;伸直型骨折又可细分为伸直尺偏型(远端向尺侧移位);伸直桡偏型(远端向桡侧移位)。

伸直尺偏型多见(75 % )，可能与肌肉轴线偏内侧和受伤时多处于伸肘、前臂旋前位有关，易合并肘内翻。

伸直桡偏型虽仅占伸直型骨折的25 %，但易伴发血管、神经损伤。

Gartland依据骨折块移位程度，将伸直型骨折细分为三型:1、I型骨折无移位;2、Ⅱ型仅一侧皮质断裂，通常后侧皮质保持完整，骨折断端有成角畸形。

3、Ⅲ型前后侧皮质均断裂，骨折断端完全移位。

【诊断】严重移位骨折容易诊断，但要注意有无其他伴发骨折和神经血管损伤。

约5%的患儿同时伴发同侧其他骨折(通常为桡骨远端骨折)。

因而对诊断肱骨髁上骨折的患儿，应作详细检查，以免漏诊。

查体可见肘关节肿胀，髁上处有环形压痛，肘伸屈时可及异常活动。

肿胀严重者，肘后三点触摸不清。

检查时应注意有无合并神经血管损伤，并详细记录。

早期检查桡动脉搏动减弱或消失，这是由肱动脉被骨折近端前侧皮质压迫绷紧所致。

可试行轻柔手法复位，以解除对动脉的压迫。

肘关节X线报告肘关节X线检查是了解肘关节疾病的常用检查方法之一。

通过X线检查可以观察肘关节的骨骼结构和关节间隙，帮助医生判断肘关节是否存在骨折、关节脱位、关节炎等疾病。

本文将介绍肘关节X线检查的步骤和相关注意事项。

步骤一：准备工作在进行肘关节X线检查之前，患者需要脱去上身衣物，仅穿着一件无金属件的医用短袖。

首先，医生会询问患者有关症状和疼痛的情况，并进行相关体格检查。

根据病情需要，医生可能会要求患者进行特殊的体位调整，例如屈肘或伸直肘关节。

步骤二：拍摄位置医生会将患者的手臂放置在X线检查设备的检查台上，确保肘关节处于最佳位置。

通常，肘关节的X线检查需要拍摄两个方向的照片：前后位和侧位。

步骤三：前后位照片医生会让患者伸直手臂，并保持手掌朝上。

然后，医生会站在X线机的侧面，将X线机调整到合适的位置进行拍摄。

在进行前后位照片时，医生会要求患者尽量伸直手臂，以便清晰地显示肘关节的骨骼结构。

步骤四：侧位照片在进行侧位照片时，医生会让患者侧卧，并将患侧手臂弯曲，使肘关节屈曲成90度角。

医生会调整X线机的位置，确保能够清晰地显示肘关节的侧面结构。

步骤五：重要注意事项在进行肘关节X线检查时，有几点需要患者和医生注意：1.安全防护：由于X线属于离子辐射，患者和医护人员在进行X线检查时需要佩戴专用的防护设备，如铅衣、颈托等，以减少辐射对身体的影响。

2.孕妇禁忌：孕妇在怀孕期间不宜进行X线检查，特别是对于肘关节这样接近胎儿的部位，应避免辐射对胎儿的潜在危害。

3.医生指导：在进行X线检查时，患者需要按照医生的指导配合动作，以保证检查的准确性和清晰度。

通过肘关节X线检查，医生可以对肘关节的骨骼结构进行评估，并判断是否存在骨折、关节脱位或其他疾病。

根据X线片的结果，医生可以制定相应的治疗方案，如手术治疗、物理治疗或药物治疗等，以帮助患者康复。

总结：肘关节X线检查是一种常用的检查方法，通过拍摄前后位和侧位照片，医生可以了解肘关节的骨骼结构和关节间隙情况。

骨折后常用的影像学检查方法一、X线检查法X线检查法是目前骨折诊断的首选方法，它具有成本低、操作简便、安全可靠等优点。

骨折后疼痛、肿胀等症状明显，X线检查可以快速准确的诊断骨折部位、类型、程度、方向、位移等情况。

X线检查一般包括正、侧位两个方向。

正位图能清晰显现骨的形态、连续性和关节的解剖结构；侧位图则能更准确地显示骨折的位置、程度和方向。

在检查前，应告知患者脱掉所患部位的衣物、饰品等，并保持相应姿势，避免影响检查结果。

二、CT检查法CT检查法又称为“计算机断层扫描”，其优点为清晰度高、分辨率高、检查深度大、立体感强等，特别适用于骨折精细解剖结构的检测和复杂骨折的确定。

CT检查需要使用特殊的设备进行，在检查前需要向患者介绍检查过程和注意事项，同时应了解患者的相应病史和身体情况，以便决定是否采用对比剂增强CT等检查方式。

三、MRI检查法MRI检查法是通过检测骨骼周围的软组织构造来辅助判断骨折的类型、程度和复杂程度，尤其适用于关节周围软组织的损伤。

MRI检查需要使用特殊的设备，不仅需要考虑检查过程的时间和精度，还需要考虑设备的磁场对患者造成的影响以及对患者的安全要求等。

四、DSA检查法DSA全称为“数字减影血管造影”，是通过数字图像处理和数据传输技术来显示患者血管内腔结构，适用于血管折断、修复和狭窄等情况的检查。

DSA检查需要对患者进行防止过敏反应的预防措施，同时需要了解患者是否有禁止用药等情况，并与医师和技术人员沟通好检查过程和注意事项。

五、骨密度检查法骨密度检查法是通过特殊设备检测骨骼组织的X射线吸收量来判断患者骨量储备是否充足、是否存在骨质疏松等问题。

骨密度检查需要注意方法和时机，需要针对性地进行检查，并根据检查结果进行相应的治疗和预防措施。

六、PET-CT检查法PET-CT检查法是通过结合PET和CT两种技术来检测骨折部位的代谢情况，尤其适用于对骨折愈合的效果进行追踪和评价。

PET-CT检查需要事先注射放射性药物，同时需要考虑放射性对患者的影响以及安全性问题。

高频超声诊断儿童肘关节隐匿骨折的临床价值汇报人：2023-12-08contents •引言•肘关节解剖生理特点与骨折类型•高频超声在儿童肘关节隐匿骨折中的应用•儿童肘关节隐匿骨折的治疗与预后•高频超声在儿童肘关节隐匿骨折中的临床价值•结论与展望目录01引言0102研究背景与意义高频超声具有无创、实时、无辐射等优势，在儿童骨折诊断中具有重要价值。

肘关节是儿童骨骼发育过程中的重要部位，隐匿骨折是指无明显骨折线或仅有骨小梁中断的骨折，对儿童肘关节功能影响较大。

研究目的探讨高频超声诊断儿童肘关节隐匿骨折的临床价值。

选取疑似肘关节隐匿骨折的患儿，进行高频超声检查，并与X线检查结果进行对比分析。

选取2019年1月至2020年12月疑似肘关节隐匿骨折的患儿60例，年龄3-12岁，平均年龄(7.5±2.3)岁。

所有患儿均进行高频超声检查和X线检查。

记录高频超声检查和X线检查的结果，并进行分析。

采用SPSS 21.0统计软件进行数据分析，计数资料采用χ2检验，以P<0.05为差异有统计学意义。

以手术结果为金标准，比较高频超声检查和X线检查的准确率、敏感度、特异度等指标。

研究方法数据收集与分析结果判定标准实验设计研究目的与方法02肘关节解剖生理特点与骨折类型肘关节包括肱骨、尺骨和桡骨，以及关节面、韧带和肌肉等结构。

骨结构骨生长肌肉覆盖儿童骨骼生长速度快，骨皮质较薄，易受损伤。

肘关节周围有丰富的肌肉覆盖，骨折时易出现移位和错位。

030201肘关节解剖生理特点儿童肘关节骨折包括肱骨髁上骨折、尺骨鹰嘴骨折、桡骨头骨折等。

骨折类型骨折的诊断需依靠病史、临床表现和影像学检查。

高频超声作为一种无创检查，具有较高的诊断价值。

诊断标准骨折类型及诊断标准骨折部位年龄营养状况软组织损伤程度影响骨折愈合的因素01020304不同部位的骨折愈合速度不同，如肱骨髁上骨折愈合速度较尺骨鹰嘴骨折慢。

年龄越小，骨折愈合速度越慢，因为儿童骨骼发育尚未成熟。
