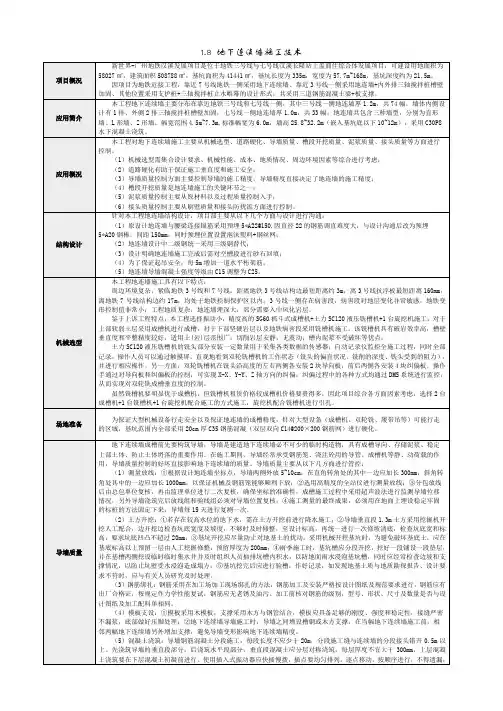

地连墙施工技术

地下连续墙施工本工程地下连续墙厚1m,深度在25m左右，结合本工程具体地质条件，对本工程比较适用的成槽方法为抓斗成槽施工工艺。

考虑到连续墙进入强风化岩层或中、微风化岩层，另备一定数量的冲孔桩机在必要的时候采用冲孔成槽施工。

主要施工机械为：液压抓斗GB34 一台、两台旋挖机、冲孔桩机8 台、100吨汽车吊1台、50吨汽车吊1台。

本工程地下连续墙施工流向：先从东北角开始施工，逆时针施工至西北段，最后施工南面部分连续墙。

一、连续墙施工工艺施工工艺流程如下图所示，其中导墙施工、泥浆制备与处理、抓-冲结合成槽、钢筋笼制作与吊装、混凝土灌注是连续墙工程施工中的主要工序。

连续墙施工工艺流程图二、连续墙施工方法(1)导墙施工导墙施工是地下连续墙施工的重要准备环节， 其主要作用是为成槽导向， 控制标高，控制槽段，钢筋网定位，防止槽口坍塌及承重。

导墙施工顺序为：平整场地一测量定位一挖槽一浇注垫层一绑扎钢筋一 支模板一浇筑混凝土一拆模并设置横撑一导墙外侧回填粘土压实。

(2)泥浆配置和使用泥浆的正确使用是成槽的关键。

结合本工程的地质特点和施工条件，采 用膨润土和优质粘土进行泥浆制备。

a 、泥浆池及泥浆沟设置在基坑内的设置 2个三级泥浆池，包括沉淀池、循环池、储浆池，尺寸 为20mx6m,深度2m,采用C20混凝土浇筑，墙厚200mm 。

泥浆池平面布置 见下图。

褥浆沟20rr理二尸上碎增江淀*III 彳徒巧池泥浆池构造示意图沿基坑外侧1.2m 处设置400mmX 400mm 砖砌泥浆沟，地下连续墙施工完 成后作排水沟使用。

泥浆沟与泥浆池相连，同时通过预埋“ 400PVC 管与连续 墙沟槽连接。

泥浆池构造见下图。

组环L L 的沮矍日犯矍沟流入泥浆池一虹1 .••: )〔+1二八储宝池/ \苫经沉淀后,合咚於浆送入龙孔泥浆沟构造示意图b、泥浆的配制：拌制泥浆前，应根据地质条件、成槽方法等进行泥浆配合比的初定，合格后方可使用。

地下连续墙施工技术概述：地下连续墙是基础工程利用成槽机沿着深基坑周边轴线，在泥浆护壁的条件下按照设计的厚度、深度开挖并下放钢筋笼、浇筑砼后形成的连续的钢筋砼墙壁。

作用：截水、防渗、挡土、有些用作承重。

适用范围：深基坑开挖。

施工准备1、根据设计图纸、地质情况合理选择施工机械设备2、施工现场三通一平，根据工艺流程、大型机械设备施工作业特定以及现场文明施工情况，合理分化工艺作业区域，合理规划成槽机、履带吊车、土方车、材料进场等施工路线，充分利用好现场场地。

3、合理规划施工用水、电的管线布置，以便于施工、保证安全、符合文明施工等为主要原则。

4、根据施工工艺特点合理安排组织相关专业工种的工人进场施工，提前解决人员食宿。

5、机械设备进场，按照规划区域进行就位摆放，大型设备组装检修。

导墙控制1、轴线控制，轴线必须经过测量仪器精准测量，开挖、绑扎钢筋、支立模板以及砼浇筑完成后都必须严控把关，反复校准测量。

轴线的准确性直接关系到地下连续墙是否侵陷主体结构，一般行业标准为地下连续墙的中线（即导墙的轴线）在原设计的基础上外放10cm。

2、尺寸控制。

为保证成槽机顺利下放抓斗开挖槽段，一般导墙内墙面净尺寸比设计尺寸大4cm--6cm。

3、垂直度，导墙的垂直度控制直接关系到地下连续墙的成槽质量一般垂直度误差不大于5%。

4、平整度控制，导墙的平整度关系到钢筋笼下放标高的精确度以及坐砼浇筑架和油顶的施工便捷性，导墙的拐角地方的平整度还关系到成槽机跨导墙挖槽的稳定性，从这方面来说导墙的平整度再一定程度上保证了成槽的安全。

5、导墙施工技术要求：导墙内墙面与地连墙的轴线平行度误差控制在10mm以内；导墙净宽误差控制在10mm以内；导墙内墙面垂直度误差控制在5‰以内；导墙内墙面平整度误差控制在5mm以内；导墙表面平整度误差控制在10mm以内。

泥浆制备和使用泥浆作用：泥浆主要作用是护壁。

成槽机挖槽的过程中，边挖槽边向槽内输送泥浆，槽内泥浆液面必须高过地下水位线1.0m以上并低于导墙面0.2m-0.5m，泥浆的比重比水要中，它在槽内能压制地下水向槽内渗漏，不使槽壁的土体坍塌，同事泥浆通过自身的重量也能稳定槽壁土体。

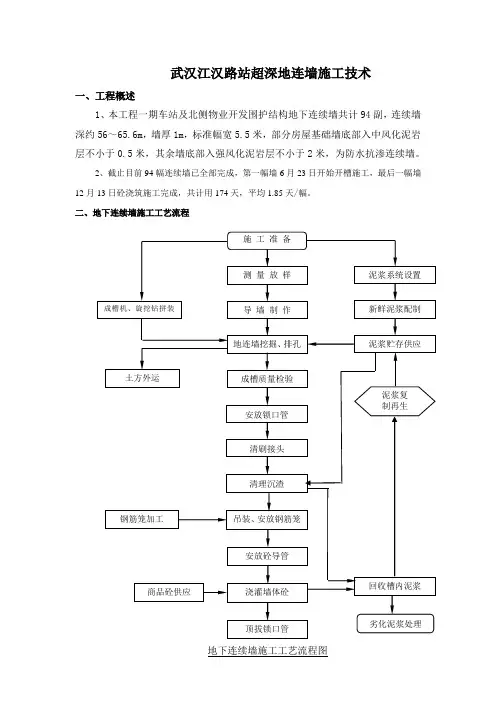

武汉江汉路站超深地连墙施工技术一、工程概述1、本工程一期车站及北侧物业开发围护结构地下连续墙共计94副，连续墙深约56～65.6m，墙厚1m，标准幅宽5.5米，部分房屋基础墙底部入中风化泥岩层不小于0.5米，其余墙底部入强风化泥岩层不小于2米，为防水抗渗连续墙。

2、截止目前94幅连续墙已全部完成，第一幅墙6月23日开始开槽施工，最后一幅墙12月13日砼浇筑施工完成，共计用174天，平均1.85天/幅。

二、地下连续墙施工工艺流程地下连续墙施工工艺流程图三、地下连续墙施工工艺现场实施控制总结1、施工平台按照金泰SG50液压抓斗挖槽机、260T履带吊操作规程及安全信息规定，因主机重量较大，且在工作过程中可能会产生振动，要求地面必须具有较大的地基承载力(100KPa以上)，因此在挖槽机、履带吊行走工作路段修筑混凝土施工平台，施工平台采用标号C30钢筋混凝土（采用A12@200×200的钢筋网片），混凝土厚度为25cm。

受场地限制，沿连续墙内边设置宽度为9米的环形施工便道，为便于施工机械行走，场地中间设置10米宽的联络通道,详见《江汉路站场地布置图》。

2、地连墙护壁A600单管高压旋喷桩加固由于整个车站施工范围为地面拆迁用地范围，受地表杂填土、淤泥层较厚及临时用地等条件限制，导墙竖壁两侧土体需进行加固（除交通路侧部分导墙）,加固深度7～8米（场平标高以下），满足后续导墙、地连墙施工质量要求，并能为成槽精度控制打好基础。

3、导墙制作3.1导墙结构在地下连续墙成槽前，应砌筑导墙。

导墙制作做到精心施工，导墙质量的好坏直接影响地下连续墙的边线和标高，是成槽设备进行导向，是存储泥浆稳定液位，维护上部土体稳定，防止土体坍落的重要措施。

导墙采用整体式钢筋混凝土结构，净宽比地下连续墙厚大5cm，导墙顶口和地面平，肋厚200mm，顶宽1050mm，深度为2.0m，混凝土标号C25，不得漏浆。

导墙在施工期间，应能承受施工载荷。

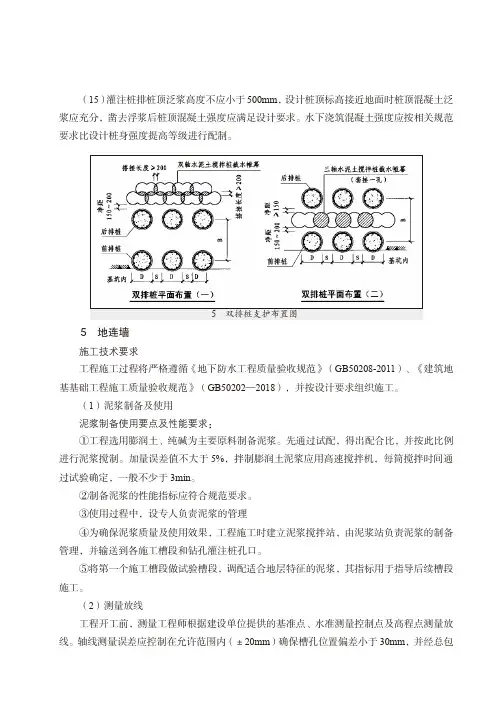

（15）灌注桩排桩顶泛浆高度不应小于500mm，设计桩顶标高接近地面时桩顶混凝土泛浆应充分，凿去浮浆后桩顶混凝土强度应满足设计要求。

水下浇筑混凝土强度应按相关规范要求比设计桩身强度提高等级进行配制。

5 双排桩支护布置图5 地连墙施工技术要求工程施工过程将严格遵循《地下防水工程质量验收规范》（GB50208-2011）、《建筑地基基础工程施工质量验收规范》（GB50202—2018），并按设计要求组织施工。

（1）泥浆制备及使用泥浆制备使用要点及性能要求：①工程选用膨润土、纯碱为主要原料制备泥浆。

先通过试配，得出配合比，并按此比例进行泥浆搅制。

加量误差值不大于5%，拌制膨润土泥浆应用高速搅拌机，每筒搅拌时间通过试验确定，一般不少于3min。

②制备泥浆的性能指标应符合规范要求。

③使用过程中，设专人负责泥浆的管理④为确保泥浆质量及使用效果，工程施工时建立泥浆搅拌站，由泥浆站负责泥浆的制备管理，并输送到各施工槽段和钻孔灌注桩孔口。

⑤将第一个施工槽段做试验槽段，调配适合地层特征的泥浆，其指标用于指导后续槽段施工。

（2）测量放线工程开工前，测量工程师根据建设单位提供的基准点、水准测量控制点及高程点测量放线。

轴线测量误差应控制在允许范围内（±20mm）确保槽孔位置偏差小于30mm，并经总包方及监理共同检核验收，同时办理签证手续。

控制点、高程点应做永久标志，并妥善保护。

（3）导墙施工钢筋混凝土导墙分为现浇和预制两种，目前使用现场浇筑较多，但预制的导墙比现场浇筑的节省材料用量，在地下水位很高时，预制的导墙比现场浇筑的好。

导墙应采用现浇混凝土结构，混凝土强度等级不应低于C20，厚度不应小于200mm 。

导墙应采用双向配筋，钢筋不应小于φ12，间距不应大于200m ，导墙的形式如下图。

4（）槽段划分根据场区的地质条件、网片的起吊重量及抓斗本身的特点，结合以往工程施工经验，为确保槽壁的稳定，需进行槽孔的具体划分，应由现场技术人员把每一个槽孔的孔号及标高用红漆标于导墙上，以便于施工，导槽的划分应一次完成，并做好闭合校验。

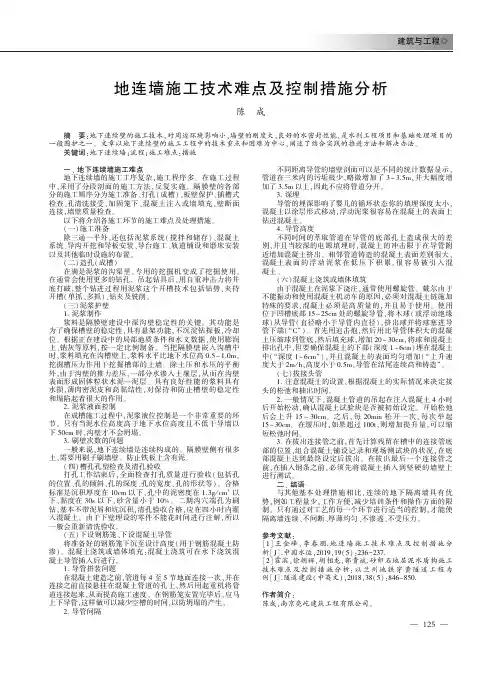

建筑与工程Һ㊀地连墙施工技术难点及控制措施分析陈㊀成摘㊀要：地下连续壁的施工技术，对周边环境影响小，墙壁的刚度大，良好的水密封性能，是水利工程项目和基础处理项目的一般围护之一㊂文章以地下连续壁的施工工程中的技术重点和困难为中心，阐述了结合实践的推进方法和解决办法㊂关键词：地下连续墙；流程；施工难点：措施一㊁地下连续墙施工难点地下连续墙的施工工序复杂，施工程序多㊂在施工过程中，采用了分段剖面的施工方法，反复实施㊂隔膜壁的各部分的施工顺序分为施工准备㊁打孔（成槽）㊁板壁保护㊁插槽式检查㊁孔清洗接受㊁加固笼下㊁混凝土注入或墙填充㊁壁断面连接，墙壁质量检查㊂以下将介绍各施工环节的施工难点及处理措施㊂（一）施工准备除三通一平外，还包括泥浆系统（搅拌和储存）㊁混凝土系统㊁导沟开挖和导板安装㊁导台施工㊁轨道铺设和磨床安装以及其他临时设施的布置㊂（二）造孔（成槽）在满是泥浆的沟渠里，专用的挖掘机变成了挖掘使用㊂在通常会使用更多的钻孔㊂吊起钻具后，用自重冲击力将井底打破，整个钻进过程用泥浆这个开槽技术包括钻劈㊁夹持开槽（单抓㊁多抓）㊁钻夹及铣削㊂（三）泥浆护壁１．泥浆制作浆料是隔膜壁建设中深沟壁稳定性的关键㊂其功能是为了确保槽壁的稳定性，具有悬架功能，不沉淀钻探板，冷却位㊂根据正在建设中的局部地质条件和水文数据，使用膨润土㊁钠灰等原料，按一定比例制备㊂当把隔膜壁嵌入沟槽中时，浆料填充在沟槽壁上，浆料水平比地下水位高０．５ １．０ｍ㊂挖掘槽压力作用于挖掘槽部的土墙㊂除土压和水压的平衡外，由于沟壁的推力差压，一部分水渗入土壤层，从而在沟壁表面形成固体粒状水泥 泥层㊂具有良好性能的浆料具有水损，薄肉密泥皮和高黏结性，对保持和防止槽壁的稳定性和塌陷起着很大的作用㊂２．泥浆液面控制在成槽施工过程中，泥浆液位控制是一个非常重要的环节㊂只有当泥水位高度高于地下水位高度且不低于导墙以下５０ｃｍ时，沟壁才不会坍塌㊂３．刷壁次数的问题一般来说，地下连续墙是连续构成的㊂隔膜壁侧有很多土，需要用刷子刷墙壁㊂防止铁板上含有泥㊂（四）槽孔孔型检查及清孔验收打孔工作结束后，全面检查打孔质量进行验收（包括孔的位置㊁孔的倾斜㊁孔的深度㊁孔的宽度㊁孔的形状等）㊂合格标准是沉积厚度在１０ｃｍ以下，孔中的泥密度在１．３ｇ／ｃｍ３以下，黏度在３０ｓ以下，砂含量小于１０％㊂二期沟穴端孔为刷钻，基本不带泥屑和坑沉积，清孔验收合格，应在四小时内灌入混凝土㊂由于下壁埋设的零件不能花时间进行注解，所以一般会重新清洗验收㊂（五）下设钢筋笼㊁下设混凝土导管将准备好的钢筋笼下沉至设计高度（用于钢筋混凝土防渗）㊂混凝土浇筑或墙体填充：混凝土浇筑可在水下浇筑混凝土导管插入后进行㊂１．导管拼装问题在混凝土建造之前，管道每４至５节地面连接一次，并在连接之前直接悬挂在混凝土管道的孔上，然后用起重机将管道连接起来，从而提高施工速度㊂在钢筋笼安置完毕后，应马上下导管，这样做可以减少空槽的时间，以防坍塌的产生㊂２．导管间隔不同距离导管的墙壁剖面可以是不同的统计数据显示，管道在三米内的污垢极少，略微增加了３ ３．５ｍ，并大幅度增加了３．５ｍ以上，因此不应将管道分开㊂３．深埋导管的埋深影响了婴儿的循环状态你的填埋深度太小，混凝土以涂层形式移动，浮动泥浆很容易在混凝土的表面上钻进混凝土㊂４．导管高度不同时间的萃取管道在导管的底部孔上造成很大的差别，并且当较深的电源填埋时，混凝土的冲击限于在导管附近增加混凝土挤出㊂相邻管道铸造的混凝土表面差别很大，混凝土表面的浮动泥浆在低压下积累，很容易被引入混凝土㊂（六）混凝土浇筑或墙体填筑由于混凝土在泥浆下浇注，通常使用螺旋管㊂戴尔由于不能振动和使用混凝土机动车的原因，必须对混凝土链施加特殊的要求，混凝土必须是高质量的，并且易于使用㊂使用位于凹槽底部１５ ２５ｃｍ处的螺旋导管，将木球（或浮动绝缘球）从导管（直径略小于导管内直径），挤出球并将球塞进导管下端（ Ｃ ）㊂首先用迫击炮，然后用比导管体积大的混凝土压缩球到管底，然后填充球，增加２０ ３０ｃｍ，将球和混凝土排出孔中，但要确保混凝土的下部（深度１ ６ｃｍ）埋在混凝土中（ 深度１ ６ｃｍ ），并且混凝土的表面均匀增加（ 上升速度大于２ｍ／ｈ，高度小于０．５ｍ，导管在结尾连续高和铸造 ㊂（七）拔接头管１．注意混凝土的设置，根据混凝土的实际情况来决定接头的松弛和抽出时间㊂２．一般情况下，混凝土管道的吊起在注入混凝土４小时后开始松动，确认混凝土试验块是否被初始设定㊂开始松弛后会上升１５ ３０ｃｍ㊂之后，每２０ｍｉｎ松开一次，每次举起１５ ３０ｃｍ㊂在缓压时，如果超过１００ｔ，则增加提升量，可以缩短松弛时间㊂３．在拔出连接管之前，首先计算残留在槽中的连接管底部的位置，组合混凝土铺设记录和现场测试块的状况，在底部混凝土达到最终设定后拔出㊂在拔出最后一个连接管之前，在插入钢条之前，必须先将混凝土插入到坚硬的墙壁上进行测试㊂二㊁结语与其他基本处理措施相比，连续的地下隔离墙具有优势，例如工程量少，工作方便，减少培训条件和操作方面的限制㊂只有通过对工艺的每一个环节进行适当的控制，才能使隔离墙连续㊁不间断㊁厚薄均匀㊁不渗透㊁不受压力㊂参考文献：［１］王金峰，李春朋．地连墙施工技术难点及控制措施分析［Ｊ］．中国水运，２０１９，１９（５）：２３６－２３７．［２］霍滨，徐朝辉，胡相龙，郭贵斌．砂卵石地层泥水盾构施工技术难点及控制措施分析：以兰州地铁穿黄隧道工程为例［Ｊ］．隧道建设（中英文），２０１８，３８（５）：８４６－８５０．作者简介：陈成，南京亮屹建筑工程有限公司㊂５２１。

浅谈地连墙施工技术现代社会，为缓解土地紧张难题，建筑工程呈现出向地面以下发展的趋势。

地下工程越来越多，给地下连续墙提供了十分广阔的应用空间。

文章以某处工程围护结构地下连续墙施工为例，系统地介绍了地连墙施工工艺，对地下连续墙在建筑工程地下结构方面发挥的作用进行了阐述。

标签：地连墙；施工；工艺；处理方法引言地下连续墙又称之为地连墙，墙体位于地面以下，除了基本的承重功能外，主要负责挡水、防渗功能。

根据墙体几何构型不同，地连墙包括异型地连墙和普通地连墙两种类型。

墙体呈直线型的是普通地连墙。

墙体呈英文“L”或“Z”字样的是异性地连墙。

地下连续墙一般用于地下工程。

由于土地资源日趋紧张，为满足经济发展和人们生活居住的需要，房屋建筑呈现出向上、向下的发展趋势，高层建筑、深基坑工程的规摸和数量逐年上升，地下连续墙的应用场合越来越多。

地下连续墙采用混凝土施工，墙体结实牢固，刚度好，经久耐用，防水抗渗，整体结构具有良好的一致性，常用来作为永久性的挡土挡水和承重结构。

此外，地下连续墙具有良好的地质、水文条件适应性，能够在各类复杂环境下施工，能够依靠已有建筑物施工，施工时噪音小，对周围环境几乎没有干扰，对施工地点地下管线和附近的建筑物影响轻微。

基于上述原因，地下连续墙应用范围十分广泛，可以用于建筑物地下室工程；基坑工程；水电、水利设施、矿山尾矿池和环保工程的防渗墙；地下铁道、地下道路、地下停车场和地下街道、商店以及地下变电站等地下构筑物；市政管沟和涵洞；盾构工程竖井等场所的施工。

下面以某处工程为例，对地下连续墙的施工进行分析。

1 示例工程基本情况介绍采用地连墙施工的是某项建筑工程的围护结构。

墙体厚度为0.8米，标准段长度为27.5米，盾构端头井段32米。

2 施工设备种类确定根据施工设计，示例工程地连墙为异型地连墙。

结合当地地质、水文条件和施工现场具体情况，本次施工采用履带式全液压抓斗成槽机施工。

该设备不仅具有较高水平的成槽精度和施工效率，而且施工费用较低。
