地连墙注浆技术交底

编号 K-02-005 苏州中南中心地下连续墙技术交底会议时间：2014年07月31日上午04:00地点：信投大厦11楼苏州中南1号会议室参加单位：苏州中南中心投资建设有限公司上海市建设工程监理有限公司中建三局集团有限公司上海建科检验有限公司中铁工程设计咨询集团有限公司具体与会人员详见会议签到表会议主持：会议内容：为了加强对地连墙工程的质量管理，使承包方了解监理工作的流程和验收要求特召开本次会议纪要如下：一、地连墙施工工艺的重点、难点分析1、施工区域内土质情况在⑤、⑨层是砂质粉土，其余都是粉质粘或夹粉土。

渗水性好，易出现塌方、流沙、涌土等现象。

因此监理采取以下对策；①导墙施工必须进入老土（原状土）200mm,确保导墙的稳定性。

②通过对首开幅超声波检测槽壁的垂直度和稳定性，检验泥浆的护壁性能，进行必要优化。

③在正常施工时，每幅地墙监理要抽查泥浆的各项性能指标，确保泥浆护壁效果。

④连续墙施工时各工序、各环节紧密衔接，减少槽壁因时空效应产生塌孔等不良因素。

2、地连墙离地铁和苏州中心很近，为保护临近建筑，在施工中严格按照试成槽技术参数执行。

3、垂直度控制选择带有纠偏器符合苏州地区条件的成槽机械，对垂直度随抓随测，及时纠偏并做好超声波检测。

4、钢筋笼起吊安全控制由于钢筋笼较长及重量较大，其吊点的设置钢筋笼抗变形加固构造等属于监理检查重点，在进行钢筋笼吊装时，监理进行旁站控制。

施工单位提交加固构造措施，由设计确认后再进行施工，且提交经过专家评审的专项钢筋笼吊装方案。

在进行钢筋笼吊装前应进行试吊，确保安全。

5、钢筋笼质量控制连续墙预埋件、插铁很多。

因此在进行验收时，埋件位置，数量等为重点检查内容。

以及钢筋笼接头位置、焊接质量、尺寸、垫块等作为重点检查对象6、防扰流措施地下连续墙接头砼扰流控制属重点之一，一旦出现扰流，将会给下一幅槽段带来施工难度，因此要求施工单位落实好防扰流措施。

7、砼浇筑工序在进行砼浇筑时，进行全工序旁站监理，严格控制初灌量、导管埋深、勤落勤提，同步灌注，防止堵管，杜绝埋管事故。

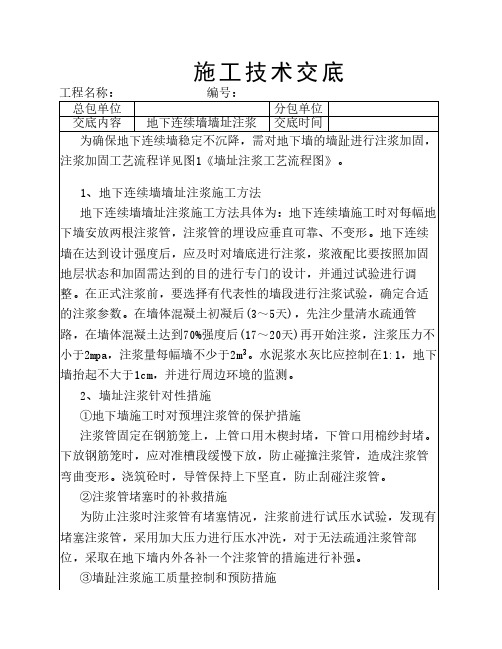

施工技术交底工程名称：编号：总包单位分包单位交底内容地下连续墙墙址注浆交底时间为确保地下连续墙稳定不沉降，需对地下墙的墙趾进行注浆加固，注浆加固工艺流程详见图1《墙址注浆工艺流程图》。

1、地下连续墙墙址注浆施工方法地下连续墙墙址注浆施工方法具体为：地下连续墙施工时对每幅地下墙安放两根注浆管，注浆管的埋设应垂直可靠、不变形。

地下连续墙在达到设计强度后，应及时对墙底进行注浆，浆液配比要按照加固地层状态和加固需达到的目的进行专门的设计，并通过试验进行调整。

在正式注浆前，要选择有代表性的墙段进行注浆试验，确定合适的注浆参数。

在墙体混凝土初凝后(3～5天)，先注少量清水疏通管路，在墙体混凝土达到70%强度后(17～20天)再开始注浆，注浆压力不小于2mpa，注浆量每幅墙不少于2m3。

水泥浆水灰比应控制在1:1，地下墙抬起不大于1cm，并进行周边环境的监测。

2、墙址注浆针对性措施①地下墙施工时对预埋注浆管的保护措施注浆管固定在钢筋笼上，上管口用木楔封堵，下管口用棉纱封堵。

下放钢筋笼时，应对准槽段缓慢下放，防止碰撞注浆管，造成注浆管弯曲变形。

浇筑砼时，导管保持上下坚直，防止刮碰注浆管。

②注浆管堵塞时的补救措施为防止注浆时注浆管有堵塞情况，注浆前进行试压水试验，发现有堵塞注浆管，采用加大压力进行压水冲洗，对于无法疏通注浆管部位，采取在地下墙内外各补一个注浆管的措施进行补强。

③墙趾注浆施工质量控制和预防措施注浆需用的水泥、粉煤灰和水玻璃等主要原材料应具有《产品质量认证书》、产品检验合格证等有关质量证明文件。

用比重计测量水泥浆比重，保证水泥浆比重不低于1.49。

用测尺对配浆量进行复核，做到浆液配制准确。

用经纬仪和水准仪测量注浆孔位及地面高程，控制地墙抬起不大于1cm。

施工前先对计量仪器进行标定，检查密封圈。

注浆压力不大于设计压力，超过设计压力及时上拔注浆管。

注浆时严格控制注浆流量。

施工中必须认真记录孔位注浆情况，并及时予以统计，施工原始记录应作到全面、准确、及时。

（2)物资准备表2 主要施工材料计划表(3）机具设备准备表3 主要机具设备配备表4 地下连续墙总体施工方案始发井共22幅地下连续墙，地下连续墙成槽前探明地下管线、地下水位、地质情况及试配泥浆性能等各种参数并达到规范要求，然后开始成槽施工，并合理选择首开幅、连接幅以及闭合幅槽段进行施工。

地下连续墙按设计分幅,根据地质情况采用液压抓斗成槽,膨润土泥浆护壁，焊接工字钢接头，钢筋笼整体起吊。

砼浇筑采用导管法施工,导管选用D=250的圆形螺旋快速接头型式。

5 地下连续墙主要施工方法 5．1 工艺流程地下连续墙施工工艺见下图。

施工准备测量放样导墙开挖、浇筑、分幅槽段开挖成槽质量检验清刷接头清理沉渣安放接头箱安放导管混凝土浇筑成槽设备安装调试土方外运商品混凝土供应劣化泥浆废弃处理回收槽内泥浆泥浆循环、加工、再生泥浆储存供应新鲜泥浆配置泥浆制作、循环、过滤设备安装调试顶拔接头箱安放钢筋笼钢筋笼加工技术交底书表格编号图1 地下连续墙施工工艺图5。

2 导墙施工详见连续墙导墙施工技术交底。

5。

3 地下连续墙成槽施工（1）分幅定位测量组放出地下连续墙的分幅线，并经监理复测无误后用红油漆在导墙上标出分幅线,并标明连续墙的编号.单元槽段成槽前,用钢尺再次检查导墙上的分幅线，确保相邻分幅线误差控制在1cm范围内,然后在已浇注的导墙上用红油漆划好其它两线（即开挖边线），同时在导墙上定位出每一斗抓斗的中心位置，并放上标志物,以确保每次抓斗下放位置一致，防止抓斗左右倾斜。

（2）槽段开挖标准槽段采取三序成槽，先挖两边,再挖中间。

转角L型槽段先长边后短边,L型需要扩大的边均向基坑外侧单向扩大20cm。

开挖过程中要实测槽壁变形、垂直度、泥浆液面高度,并应控制抓斗上下运行速度,槽段开挖顺序见附图3。

成槽时，泥浆应随着出土补入，槽内泥浆面应高于地下水位0.5m以上,亦不应低于导墙顶面0。

3m,保证泥浆液面在规定高度上.抓斗的效率随抓斗的种类和地质的情况而有所不同,液压导板抓斗在砂卵石层10m3/h、均质亚粘土层14m3/h、中细砂和含小砾的砂砾石地层7m3/h，导板抓斗不宜快速掘进，以防槽壁失稳，当挖至槽底2~3米时，应放测绳测深，防止超挖和少挖。

苏州轨道交通工程承包单位：合同号：监理单位：编号：技术交底记录 GJ1.4 工程名称施工单位交底提要：地下连续墙施工技术交底交底内容：一、工艺操作地连墙施工流程图1、成槽开挖1)导墙验收合格后，放出地下连续墙的分幅线，并经监理复测无误后用红油漆在导墙内侧标出分幅线。

单元槽段成槽前,用钢尺再次检查导墙上的分幅线，确保相邻分幅线误差控制在10mm范围内，然后在已浇注的导墙上用红油漆划好其它两线（即开挖边线，锁口管安放中心线，并严控外放宽度不得超过150mm），同时在导墙上定位出每一斗抓斗的中心位置，并放上标志物，以确保每次抓斗下放位置一致，防止抓斗左右倾斜。

2)成槽方法根据划分槽段，各槽段按照“顺抓法”施工，首先施工首开槽，然后施工顺抓槽。

成槽工序是地下连续墙施工关键工序之一，既控制工期又影响质量，根据地质情况，采用地下连续墙液压抓斗施工。

在抓土过程中，抓斗应对准导墙中心挖土，通过液压抓斗的纠偏系统调整抓斗纠偏板的位置，确保成槽垂直度，以控制成槽进度。

本工程基本槽段（6米一个槽）采用一槽三抓挖槽法，先两边后中间，异型槽也基本采用一槽三抓挖槽法。

槽段分序进行施工，其中编号按槽段划分图；为保证地连墙的稳定性，在地连墙的转角处分别设有“L”型槽、“Z”型槽。

每个抓斗分管两区域，采用跳抓，但每个区域抓槽采取顺抓施工，根据已放出的槽段线，先在每一个挖掘单元的两端分别使用液压抓斗成槽至设计标高，然后将成槽设备抓斗移至该槽段的中部，抓槽至设计标高。

抓斗就位前要求场地平整坚实，以满足施工垂直度要求，保证液压抓斗机与导墙垂直。

挖槽应连续施工，因故中断时，应将液压抓斗从沟槽内提出，并使设备远离槽段，以防塌方埋斗或设备侧翻。

抓斗提升出地面时要及时补浆，以保持槽内泥浆面高度，一般应使泥浆保持在导墙顶面下200mm左右，挖槽过程中随着槽深的向下延伸，要随时向槽内补浆，使泥浆面始终位于泥浆面标志处，直至槽底挖完，以防坍槽。

当槽段挖至设计高程后（施工中应确保地下连续墙坑底以下部分进入强风化岩不小于3.5m、进入中风化岩不小于3m），应及时检查槽位、槽深、槽宽和垂直度，并作好记录。

三级技术交底记录连续墙主要施工工序有:修筑导墙、泥浆制拌、槽段挖掘、钢筋笼制作及吊装、水下砼浇筑、泥浆循环及处理、连续墙接头防水处理。

施工工艺流程见图。

3、地下连续墙施工 3.1 测量放线复测建设单位提供的基点、导线点及水准点，并经监理工程师复核无误后，在施工场地内引测施工用平面控制点和水准点（要做好二个以上的水准点），并报监理工程师复测。

施工过程中要经常复测基点，确保其精度符合要求。

测量放线必须注意以下几点：⑴ 测量定位所用的所有仪器必须经过鉴定合格； ⑵ 按测量方案设置加密控制点，并及时通知监理复核； ⑶ 测量交底必须交到现场值班经理、质检工程师以及作业班组长现浇钢筋混凝土地下连续墙施工工艺流程挖导墙制 备 泥 浆沉 淀池 振动筛与 旋流器 分离出的砂、石、土浇 筑 混凝土储 备泥 浆 开挖过 程补浆 排除沉渣 钢筋笼制 作 浇灌机架组装定位 修筑导墙挖 槽吸泥清底吊 放钢筋笼 插入混凝 土导管 组装挖 槽机械 机械 就位置换出泥 浆泥浆排放或处 理弃 运补进 泥浆4、泥浆工艺根据地质条件，泥浆采用膨润土泥浆，针对松散层及砂砾层的透水性及稳定情况，泥浆配合比如下：参考配合比为 水：膨润土：CMC ：碱 = 100：5～8：0.06：0.15～0.1. （每立方米泥浆材料用量Kg ）上述配合比在施工中根据试验槽段及实际情况再适当调整。

水循环用泵泥浆搅拌机 化学制作处材料储存 工作平台 槽排渣槽旋流器振动器废弃泥浆开挖槽段新鲜泥浆储可循环池循环池沉淀池给水泥浆制作基本流程图加膨润土充分搅拌纯碱 搅拌均匀后放入贮浆池静止24h 后待用先用水将CMC 溶解成25%的溶液制拌泥浆投料顺序加CMC。

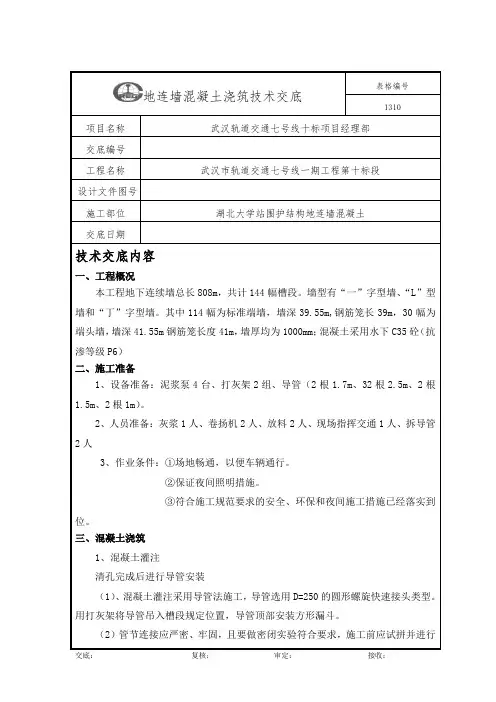

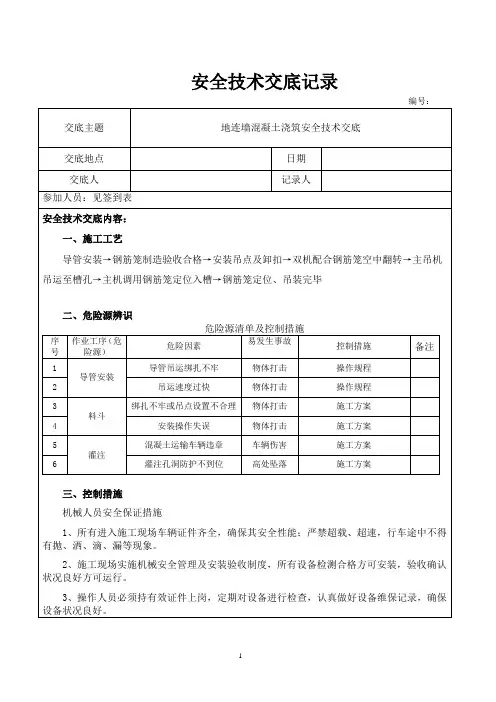

地连墙混凝土浇筑施工技术交底地连墙混凝土浇筑施工技术交底附件及附图：工匠精神质量之魂，存于匠心，精雕细琢，精益求精，追求完美。

建精品工程留无憾丰碑地连墙混凝土浇筑施工技术交底1、技术交底范围本交底适用于杭绍城际铁路工程土建施工SG-3标柯华路站地下连续墙砼浇筑施工技术交底。

2、工程概况柯华路站地处绍兴市柯桥区，车站设置于群贤路与柯华路交口，沿群贤路东西向布置，车站主体结构为地下二层岛式现浇钢筋混凝土框架结构。

车站设计起、终点里程为YDK19+053.220～YDK19+254.166，站台中心里程为YDK19+132.770。

车站外包总长约为202.55m，宽度为19.7m，标准段结构高度为13.51m，车站有效站台长度120m，岛式站台宽度为11m，净长度约为200.95m（右线），净宽度为18.3m。

站中心顶板覆土3.1m；车站为单向坡，上坡坡度为2‰；车站总建筑面积13600.34平方米，主体结构建筑面积8389.28 平方米；出入口通道5个（预留一个）、风亭2个，建筑面积5211.06平方米。

柯华路站地连墙统计表3.3.3符合现场施工安全、环保、夜间等施工措施落实到位；3.3.4钢筋笼、锁口管、导管及首盘大料斗均已安放到位，4、施工工艺4.1混凝土灌注4.1.1钢筋笼下完后进行导管安装：1）混凝土灌注采用导管法施工，导管选用直径25cm导管，接头采用螺旋快速接头，导管连接应密实，连接处采用橡胶垫密封圈，施工前应对导管进行水密闭试验。

2）导管下放采用打灰架吊入槽段规定位置，导管底下至距离槽底0.3~0.5m，顶部采用容量2方大料斗。

3）导管水平布置距离不大于3m，距离端部不大于1.5m。

开始灌注前导管口放置橡皮球（皮球直径略大于导管内经），再吊挂隔水栓。

4.1.2混凝土浇筑步骤：1）混凝土的塌落度要求在180~220mm。

2）在同一槽段内同时使用2根导管灌注时，其间距不宜大于3m，导管距离槽段接头不宜大于1.5m。

常德沅江隧道工程江北明挖段
工作井地连墙漏水注浆施工技术交底
中铁十四局集团有限公司
常德沅江隧道项目部

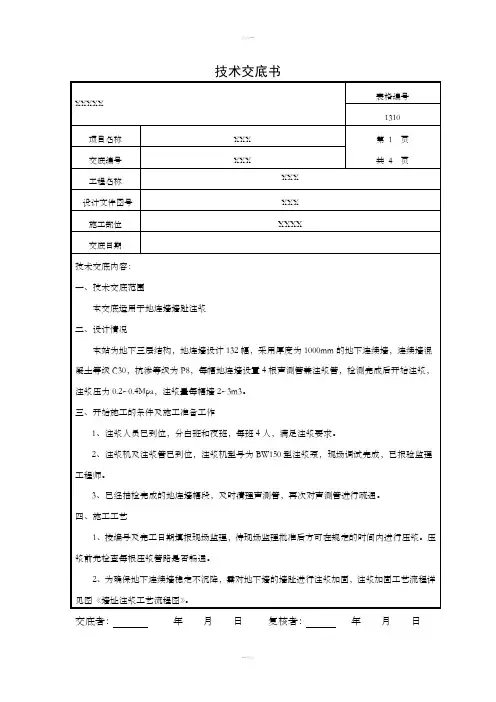

技术交底书
①对注浆孔注入率控制为70L/min，各注浆段的孔口注浆压力达到设计压力并维持5min,结束该段注浆。

②距注浆孔口3.0m范围冒浆，结束注浆。

③当注浆段孔口注浆压力陡升，超过设计压力值后，难以维持稳定，继续上升，可直接结束该段注浆。

④当单孔注浆量超过10m3时，暂停注浆，分析完原因后继续注浆。

7、在注浆前后及注浆过程中，应对注浆泵压、孔口压力、吸浆量、浆液浓度及邻孔水位等进行定时观测记录。

8、特殊情况的注浆施工
①当注浆区域充水时，宜采用浓浆并添加速凝剂；
②在钻进过程中易塌孔的钻孔宜采用套管止浆。

③当某一浓度浆液的注入量已达到设计量的20%以上或灌注时间已达2h，而注浆压力和单位吸
浆量均无明显改变时，应调浓一级或两级灌注。

当单位吸浆量大于250L/min时，可越级变浓。

④当注浆压力保持不变，单位吸浆量持续减少时，或当单位吸浆量不变而压力持续升高时，不
应改变水固比。

⑤注浆过程中若出现地表裂缝大量跑浆冒浆时，应对裂缝充填后采用低压、浓浆、小泵量、间
歇式注浆等方法处治，阻止浆液从地面大量流失。

⑥间歇压水，当需要采用间歇注浆法施工时，每次停注时应进行间歇压水，以防止再次注浆时
注浆管路堵塞。

9、最终注浆标准根据现场试验段的注浆情况进行优化调整。

漏水点注浆孔位布置图。

1、工程概述工程围护结构采用地下连续墙且为两墙合一，连续墙两侧已通过三轴搅拌桩加固，地下连续墙总长约238m，地下墙厚度为0.8m及1m，有效墙深22m、24m 及25m，地下墙墙趾最深插入⑥暗绿色粉质粘土层，地下连续墙接头形式采用柔性接头，地下墙混凝土设计强度等级为C30（水下），抗渗等级P8；钢筋采用HPB235、HRB335钢。

本工程场地小、工期紧，临近恒丰路下地铁，施工难度大。

2、施工总体部署2.1、工程施工总体目标⑴工期目标：40天。

⑵质量目标：一次性通过验收，确保工程质量达到优良。

⑶文明目标：达到上海市文明工地标准。

2.2、施工组织机构2.2.2、施工管理网络本工程主要施工管理网络如下：⑴项目经理部施工组织网络⑵ 技术管理网络⑶质量管理网络2.2.3 、现场项目部人员组成⑴项目部管理人员配备计划2.3、施工进度计划2.3.1、施工组织安排2.3.2、施工进度计划1、本工程地下连续墙共计槽段45幅，有效砼深22m、24m及25m。

2、根据现场施工条件及总体施工流程安排，本工程地下连续墙分一条线“隔四跳一”进行施工，先施工地铁侧800mm厚地连墙，再施工其它地连墙。

3、计划从4月13日开始，施工40天，加10天进退场，总工期50天。

3、施工总平面布置3.1、施工平面布置（见附图）3.2、施工用水：在施工现场内从甲方提供的用水接口由2寸水管分二路接出，一路接至泥浆工厂和钢筋加工厂。

一路沿基坑周边在适当位置设置水龙头，以保证施工用水。

在施工现场进出大门口两侧各设一个水龙头，为施工保洁清扫专用。

3.3、施工用电：由总包提供的变电站分四路接出，分别供给泥浆工厂、钢筋成型棚、对焊区及临时施工用电。

为确保生产、生活用电互不影响，另分一路作为照明用电考虑。

为满足施工总包需提供400KVA施工用电。

3.4、施工道路：考虑到今后工程施工需要，沿地下连续墙外侧铺筑10米宽砼施工道路。

道路结构层为200mm厚C20钢筋砼面层，作为地下连续墙成槽施工、钢筋笼吊放、砼浇灌、土方外运等场内通道。

地下连续墙施工技术交底记录工程名称：施工单位：编号：2.3.3根据工程结构、地质情况及施工条件制定施工方案，选定并准备机具设备，进行施工部署，平面规划、劳动配备及划分槽段，确定泥浆配合比、配置及处理方法，编制材料、施工机具需用量计划及技术培训计划，提出保证质量、安全及节约等技术措施。

2.3.4按平面及工艺要求设置临时设施，修筑道路，在施工区域设置导墙：安装挖槽、泥浆制备、处理钢筋及加工机具设备、安装水电线路。

进行试通水、通电、试运转、试挖槽、混凝土试浇灌。

3.施工工艺3.1施工工艺流程地下连续墙的施工大体上需要经过六个环节的工艺过程，即导墙、成槽、放接头管、吊放钢筋笼、浇捣水下混凝土及把接头管成墙等。

对于现浇钢筋混凝土地下连续墙，其施工工艺过程通常是其中修筑导墙、泥浆制备与处理、深槽挖掘、钢筋笼制备与吊放以及水下混凝土浇筑时地下连续墙的主要工序。

3.2操作要点3.2.1导墙。

导墙在地下连续墙施工时起如下作用：浇筑导管位置、混凝土上升速度、浇筑面标高、地下墙连接面的清洗程度、商品混凝土的坍落度、锁口管或接头箱的拔出时间及速度等。

4.8成槽结束后应对槽的宽度、深度及倾斜度进行检验，重要结构每段槽段都应检查，一般结构可抽查总槽段数的20%，每槽段应抽查1个段面。

4.9永久性结构的地下墙，在钢筋笼沉放后，应做二次清孔，沉渣厚度应符合要求。

4.10每50m³地下墙应做1组试件，每幅槽段不得少于1组，在强度满足设计要求后方可开挖土方。

4.11作为永久性结构的地下连续墙，土方开挖后应进行逐段检查，钢筋混凝土底板也应符合现行国家标准《混凝土结构工程质量验收规范》的规定。

4.12地下连续墙的钢筋笼检验标准应符合相关规定。

5.应注意的质量问题5.1地下连续墙施工，应制定出切实可行的挖槽工艺方法、施工程序和操作规程，并严格执行。

挖槽时，应加强监测，确保槽位、槽深、槽宽和垂直度符合设计要求。

遇有槽壁坍塌的事故，应及时分宜原因，妥善处理。

工作井地连墙漏水注浆施工技术交底一、背景在地铁建设过程中，普遍会出现工作井及地连墙漏水问题，严重影响施工进度和质量。

为解决这一问题，需要对注浆施工技术进行详细交底。

二、注浆施工原理注浆施工使用特制泥浆或特定化学药品进行填充，密实墙体，填堵漏洞，增强墙体强度，并防止墙体渗水。

三、注浆施工步骤1.用胶带将要注浆的墙体封口墙面上所有可以渗水的开口（管道、接缝等）都需要用胶带封口，确保注浆不会溢出，同时避免杂质进入。

2.钻孔在墙体局部钻孔，一般孔距100-150mm，深度到达墙体内侧，止住后打出墙体部分（钻孔要求垂直墙面），取出岩屑，清洗钻孔。

3.测漏在封口处注入水，观察钻孔处是否淌水，确定漏水点。

4.安装注浆管根据测漏结果，将注浆管插入漏水点的钻孔中，确保注浆管外壁与孔壁紧密贴合，用快干胶固定管子。

管子最长不得超过300mm。

5.注浆在管子上利用注浆泵输送注浆材料，同时开启泵输送压力，待注浆材料从另一钻孔处流出时，说明有漏点位置已经被注满。

对每个钻孔逐一操作，密实整个墙面。

6.验收施工完成后再次进行漏水测试，检验施工效果，如有漏水现象，则需进行修补，直至无滴漏。

四、注意事项1.操作工人需熟悉操作规程，严格按照操作步骤施工，避免失误导致漏浆或者漏点。

2.现场应设有专人负责测定注浆管的压力，定时检查注浆量及泵的回弹情况。

3.施工中应始终保持现场清洁整洁，杂物不得随意放置，避免对施工带来干扰。

4.如遇现场其他情况，及时和负责人联系处理。

五、总结注浆施工针对工作井和地连墙漏水问题，是一种高效可靠的填充密实墙体的方法。

在实际操作过程中，需要施工人员遵循详细的注浆步骤，严格按照操作要求进行施工，以避免漏浆或漏点等问题的出现。

同时，做好施工前的准备工作和施工现场的管理，可以确保施工质量和安全。

昆明轨道交通工程承包单位：合同号：监理单位：编号：技术交底记录A3.12图4-4和“┑┍型”导墙结构断面图2、导墙施工工艺流程：场地平整→测量放样→开挖导墙沟及处理废土→素砼垫层→绑扎导墙立墙钢筋、安装立墙内侧模板→浇筑墙体混凝土→拆除模板加横向支撑→背后分层回填土方。

3、施工步骤：1）场地平整及测量放样场地平整完成后就放样导墙中心线及边线，放样必须保证导墙的尺寸和平面位置，导墙沟槽开挖后立即将导墙中心线引至沟槽中，将预先用方木制作好的底模放入槽内并调整至设计位置，再用砼固定。

导墙是地下连续墙在地表面的基准，导墙的平面位置决定了地下连续墙的平面位置，因此导墙施工放样必须正确无误。

地下连续墙的实际施工理论中心线应和放样后的导墙中心线重合。

导墙测量放线时主要注意以下几点：a.根据设备性能，为确保成槽机抓斗顺利下放施工，导墙内净尺寸比地连墙厚度大6cm，轴线两侧各增加30mm，连续墙导墙施工宽度为1060mm;为保证抓斗开挖效果，地连墙转角处宽度需超过设计宽度，宽度定位300mm。

b.在导墙沟槽开挖结束后，立即将中心线引入沟槽下，以控制钢筋及模板施工，确保导墙中心线的正确无误，立墙模板安装完成后必须复查其垂直度和中心偏位。

c.导墙模板拆除后，检查导墙的中心线和平整度、垂直度是否符合要求。

2）沟槽开挖导墙沟槽开挖深度以清除妨碍施工的杂填土为准，需挖到原状土。

按目前地质资料，杂填土可能埋深1.2m～3.4m，如果遇到这种情况，挖至杂填土底部后，沟槽要立即采用粘土回填、夯实，以免影响周围管线、建构筑物。

根据现场实际开挖情况，导墙在车站西侧深度按2.5m考虑，在车站东侧和端头井部位深度按3.5m考虑。

导墙开挖前必须先人工开挖探槽，必须严格注意地下管线保护，挖掘机作业时必须有专人旁站监督施工，碰到地下管线时须用人工将其小心挖出，并做好标志。

导墙开挖到位后，在施作垫层前还须用钢钎沿导墙方向探槽底下1.5m,每断面不少于3点。
