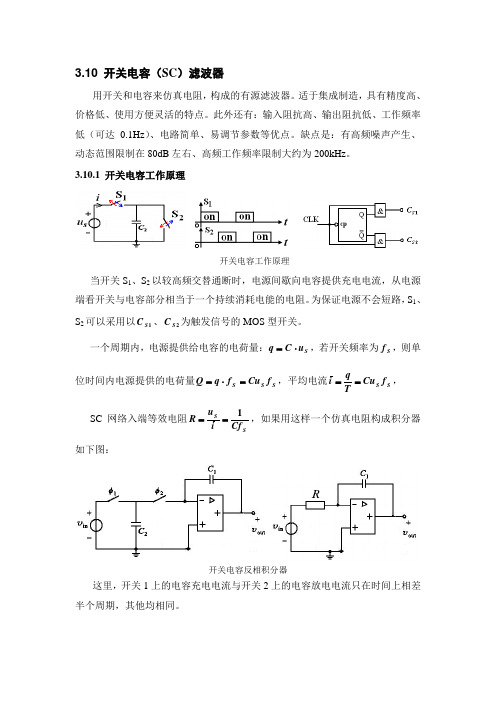

3.10 开关电容（SC ）滤波器用开关和电容来仿真电阻，构成的有源滤波器。
适于集成制造，具有精度高、价格低、使用方便灵活的特点。
此外还有：输入阻抗高、输出阻抗低、工作频率低（可达0.1Hz ）、电路简单、易调节参数等优点。
缺点是：有高频噪声产生、动态范围限制在80dB 左右、高频工作频率限制大约为200kHz 。
3.10.1 开关电容工作原理开关电容工作原理当开关S 1、S 2以较高频交替通断时，电源间歇向电容提供充电电流，从电源端看开关与电容部分相当于一个持续消耗电能的电阻。
为保证电源不会短路，S 1、S 2可以采用以1S C 、2S C 为触发信号的MOS 型开关。
一个周期内，电源提供给电容的电荷量：S u C q ⋅=，若开关频率为S f ，则单位时间内电源提供的电荷量S S S f Cu f q Q =⋅=，平均电流S S f Cu Tqi ==， SC 网络入端等效电阻SS Cf i u R 1==，如果用这样一个仿真电阻构成积分器如下图：开关电容反相积分器这里，开关1上的电容充电电流与开关2上的电容放电电流只在时间上相差半个周期，其他均相同。
s f C C C Cf s sRC s H S S1111)(111⋅-=⋅⋅-=-=，积分常数S f C C 11=τ，由于开关频率S f 可以调节，所以积分常数是可调的，并且积分常数由容量比决定，而不再与具体电容值有关。
在制造集成SC 滤波器时，所用到的器件（电容、电阻、开关等）均采用MOS 技术实现，简化了制造工艺，有利于提高集成度。
但是依赖于集成MOS 技术制造的电容，容量很难精确控制，误差会达到30%以上，不过依赖于同种制造工艺的电容，容量比却可以十分精确，精度可以达到0.1%以上。
因此，借助于SC 来实现电阻的集成滤波器，集成度高而且很精确。
当一个集成的通用滤波器器件内部需要用到多个SC 仿真电阻时， 每个仿真电阻都有一个S f 控制端，这样就衍生出了可编程SC 滤波器，不改变器件结构，通过编程指令改变滤波器的性能和参数。
3.10 开关电容（SC ）滤波器用开关和电容来仿真电阻，构成的有源滤波器。
适于集成制造，具有精度高、价格低、使用方便灵活的特点。
此外还有：输入阻抗高、输出阻抗低、工作频率低（可达0.1Hz ）、电路简单、易调节参数等优点。
缺点是：有高频噪声产生、动态范围限制在80dB 左右、高频工作频率限制大约为200kHz 。
3.10.1 开关电容工作原理开关电容工作原理当开关S 1、S 2以较高频交替通断时，电源间歇向电容提供充电电流，从电源端看开关与电容部分相当于一个持续消耗电能的电阻。
为保证电源不会短路，S 1、S 2可以采用以1S C 、2S C 为触发信号的MOS 型开关。
一个周期内，电源提供给电容的电荷量：S u C q ⋅=，若开关频率为S f ，则单位时间内电源提供的电荷量S S S f Cu f q Q =⋅=，平均电流S S f Cu Tqi ==， SC 网络入端等效电阻SS Cf i u R 1==，如果用这样一个仿真电阻构成积分器如下图：开关电容反相积分器这里，开关1上的电容充电电流与开关2上的电容放电电流只在时间上相差半个周期，其他均相同。
s f CC C Cf s sRC s H S S1111)(111⋅-=⋅⋅-=-=，积分常数S f C C 11=τ，由于开关频率S f 可以调节，所以积分常数是可调的，并且积分常数由容量比决定，而不再与具体电容值有关。
在制造集成SC 滤波器时，所用到的器件（电容、电阻、开关等）均采用MOS 技术实现，简化了制造工艺，有利于提高集成度。
但是依赖于集成MOS 技术制造的电容，容量很难精确控制，误差会达到30%以上，不过依赖于同种制造工艺的电容，容量比却可以十分精确，精度可以达到0.1%以上。
因此，借助于SC 来实现电阻的集成滤波器，集成度高而且很精确。
当一个集成的通用滤波器器件内部需要用到多个SC 仿真电阻时， 每个仿真电阻都有一个S f 控制端，这样就衍生出了可编程SC 滤波器，不改变器件结构，通过编程指令改变滤波器的性能和参数。
