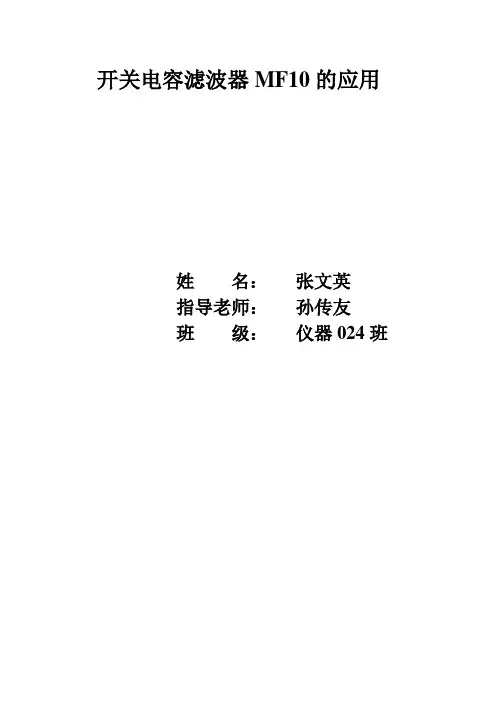

开关电容滤波器MF10的应用*名：***指导老师：***班级：仪器024班内容摘要MF10是MOS开关电容有源滤波器。
电路通过改变反馈方式可实现带通，全通，高通，低通，带阻 5 种滤波器的功能，改变外接电阻的阻值可以改变滤波器的增益及品质因数Q 值，改变外部时钟可以改变中心频率w0。
由于它具有使用简单，体积小，功耗低，精度高，稳定性好等优点，因而它得到了广泛的应用。
开关电容滤波器MF10的应用一:MF10的简述MF10为MOS开关电容有源滤波器，它由2个独立的滤波器模块组成。
这2个滤波器模块可以单独使用，构成一个一阶或二阶的滤波器电路；这2个模块也可级联构成四阶滤波器电路。
MF10集带通，全通，高通，低通，带阻5种滤波器于一体，它对外部的唯一要求是滤波器所需的电阻。
二：MF10的框图三：MF10的引脚及其功能简介特殊引脚的说明：1 引脚6（S A/B）:当S A/B接V A—，滤波器求和端之一接模拟地AGND，当S A/B接V A+ ，滤波器求和端之一接低通（LP A或LP B）输出端。
2 引脚12（50/100）：用于设定时钟频率f CLK与滤波频率f0的比例。
当12脚接高电平时，f CLK / f0 =50 ；当12脚接低地时，f CLK / f0 =100 。
四：MF10的应用举例MF10由模拟信号通道和时钟控制电路2大部分组成，模拟信号通道由运算放大器，加减电路和2级积分电路组成。
每级积分电路的传输函数均为w0 / s ，其中w0 = 2πf0，f0由时钟频率f CLK决定。
（1）MF10构成2阶带通和低通如图，输入信号直接从S1A和S1B端引入，6脚接V A+ ，列该电路各引脚电压的方程V（BPA）2 / R2 +V（BPA）1 =0（V（BPA）2—V i —V LPA）w0 / s = V（BPA）1V（BPA）1 w0 / s = V LPA由以上3式可得带通1 V（BPA）1 / V i = —（w0 s）/（s2 +R2/R3 w0 s +w02）带通2 V（BPA）2/ V i =（R2/R3 w0 s）/（s2 +R2/R3 w0 s +w02）低通V LPA / V i = —（w02）/（s2 +R2/R3 w0 s +w02）其中带通1，带通2，低通的通带增益K0分别为—R3 /R2，1 ，—1。
滤波器的分类
————————————————————————————————作者：————————————————————————————————日期：

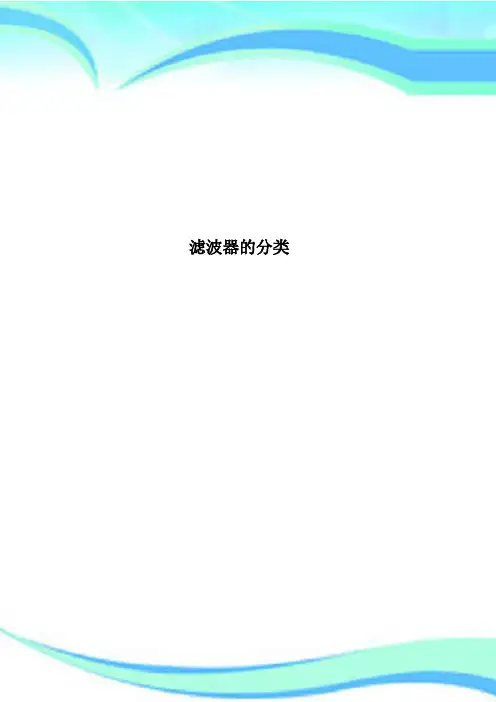

滤波器的分类

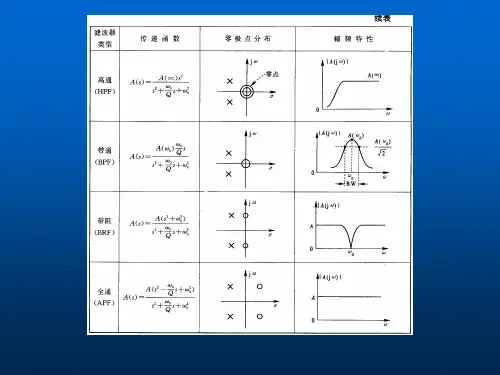

按所处理的信号分为模拟滤波器和数字滤波器两种。
按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
1.低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声；
2.高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量；
3.带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声；
4.带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
按所采用的元器件分为无源和有源滤波器两种。

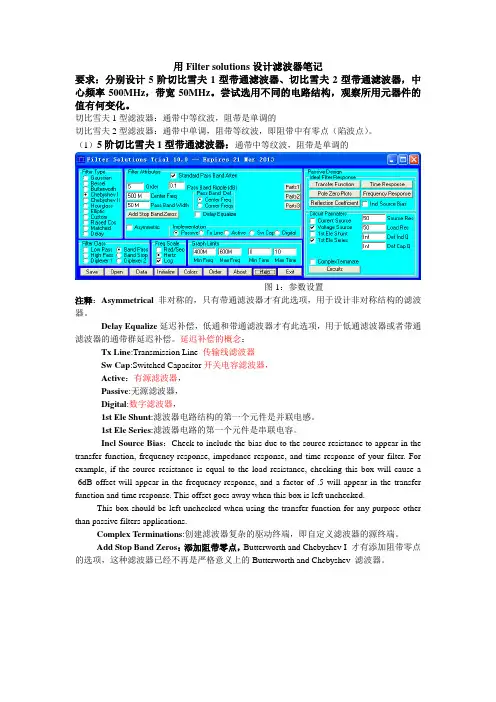

用Filter solutions设计滤波器笔记要求：分别设计5阶切比雪夫1型带通滤波器、切比雪夫2型带通滤波器，中心频率500MHz，带宽50MHz。
尝试选用不同的电路结构，观察所用元器件的值有何变化。
切比雪夫1型滤波器：通带中等纹波，阻带是单调的切比雪夫2型滤波器：通带中单调，阻带等纹波，即阻带中有零点（陷波点）。
（1）5阶切比雪夫1型带通滤波器：通带中等纹波，阻带是单调的图1：参数设置注释：Asymmetrical非对称的，只有带通滤波器才有此选项，用于设计非对称结构的滤波器。
Delay Equalize延迟补偿，低通和带通滤波器才有此选项，用于低通滤波器或者带通滤波器的通带群延迟补偿。
延迟补偿的概念：Tx Line:Transmission Line 传输线滤波器Sw Cap:Switched Capacitor开关电容滤波器，Active：有源滤波器，Passive:无源滤波器，Digital:数字滤波器，1st Ele Shunt:滤波器电路结构的第一个元件是并联电感。
1st Ele Series:滤波器电路的第一个元件是串联电容。
Incl Source Bias：Check to include the bias due to the source resistance to appear in the transfer function, frequency response, impedance response, and time response of your filter. For example, if the source resistance is equal to the load resistance, checking this box will cause a -6dB offset will appear in the frequency response, and a factor of .5 will appear in the transfer function and time response. This offset goes away when this box is left unchecked.This box should be left unchecked when using the transfer function for any purpose other than passive filters applications.Complex Terminations:创建滤波器复杂的驱动终端，即自定义滤波器的源终端。

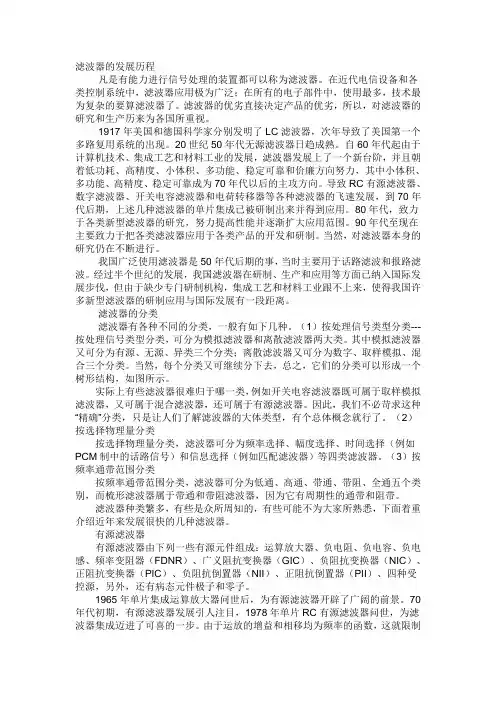

滤波器的发展历程凡是有能力进行信号处理的装置都可以称为滤波器。
在近代电信设备和各类控制系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最为复杂的要算滤波器了。
滤波器的优劣直接决定产品的优劣，所以，对滤波器的研究和生产历来为各国所重视。
1917年美国和德国科学家分别发明了LC滤波器，次年导致了美国第一个多路复用系统的出现。
20世纪50年代无源滤波器日趋成熟。
自60年代起由于计算机技术、集成工艺和材料工业的发展，滤波器发展上了一个新台阶，并且朝着低功耗、高精度、小体积、多功能、稳定可靠和价廉方向努力，其中小体积、多功能、高精度、稳定可靠成为70年代以后的主攻方向。
导致RC有源滤波器、数字滤波器、开关电容滤波器和电荷转移器等各种滤波器的飞速发展，到70年代后期，上述几种滤波器的单片集成已被研制出来并得到应用。
80年代，致力于各类新型滤波器的研究，努力提高性能并逐渐扩大应用范围。
90年代至现在主要致力于把各类滤波器应用于各类产品的开发和研制。
当然，对滤波器本身的研究仍在不断进行。
我国广泛使用滤波器是50年代后期的事，当时主要用于话路滤波和报路滤波。
经过半个世纪的发展，我国滤波器在研制、生产和应用等方面已纳入国际发展步伐，但由于缺少专门研制机构，集成工艺和材料工业跟不上来，使得我国许多新型滤波器的研制应用与国际发展有一段距离。
滤波器的分类滤波器有各种不同的分类，一般有如下几种。
（1）按处理信号类型分类---按处理信号类型分类，可分为模拟滤波器和离散滤波器两大类。
其中模拟滤波器又可分为有源、无源、异类三个分类；离散滤波器又可分为数字、取样模拟、混合三个分类。
当然，每个分类又可继续分下去，总之，它们的分类可以形成一个树形结构，如图所示。
实际上有些滤波器很难归于哪一类，例如开关电容滤波器既可属于取样模拟滤波器，又可属于混合滤波器，还可属于有源滤波器。
因此，我们不必苛求这种“精确”分类，只是让人们了解滤波器的大体类型，有个总体概念就行了。
滤波器的发展历程凡是有能力进行信号处理的装置都可以称为滤波器。
在近代电信设备和各类控制系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最为复杂的要算滤波器了。
滤波器的优劣直接决定产品的优劣，所以，对滤波器的研究和生产历来为各国所重视。
1917年美国和德国科学家分别发明了LC滤波器，次年导致了美国第一个多路复用系统的出现。
20世纪50年代无源滤波器日趋成熟。
自60年代起由于计算机技术、集成工艺和材料工业的发展，滤波器发展上了一个新台阶，并且朝着低功耗、高精度、小体积、多功能、稳定可靠和价廉方向努力，其中小体积、多功能、高精度、稳定可靠成为70年代以后的主攻方向。
导致RC有源滤波器、数字滤波器、开关电容滤波器和电荷转移器等各种滤波器的飞速发展，到70年代后期，上述几种滤波器的单片集成已被研制出来并得到应用。
80年代，致力于各类新型滤波器的研究，努力提高性能并逐渐扩大应用范围。
90年代至现在主要致力于把各类滤波器应用于各类产品的开发和研制。
当然，对滤波器本身的研究仍在不断进行。
我国广泛使用滤波器是50年代后期的事，当时主要用于话路滤波和报路滤波。
经过半个世纪的发展，我国滤波器在研制、生产和应用等方面已纳入国际发展步伐，但由于缺少专门研制机构，集成工艺和材料工业跟不上来，使得我国许多新型滤波器的研制应用与国际发展有一段距离。
滤波器的分类滤波器有各种不同的分类，一般有如下几种。
（1）按处理信号类型分类---按处理信号类型分类，可分为模拟滤波器和离散滤波器两大类。
其中模拟滤波器又可分为有源、无源、异类三个分类；离散滤波器又可分为数字、取样模拟、混合三个分类。
当然，每个分类又可继续分下去，总之，它们的分类可以形成一个树形结构，如图所示。
实际上有些滤波器很难归于哪一类，例如开关电容滤波器既可属于取样模拟滤波器，又可属于混合滤波器，还可属于有源滤波器。
因此，我们不必苛求这种“精确”分类，只是让人们了解滤波器的大体类型，有个总体概念就行了。
实验四 开关电容滤波器实验一、实验目的 1、熟悉及掌握集成开关电容滤波器的构成原理及应用 2、掌握滤波器的滤波特性 二、实验原理及电路1、集成滤波器MF10芯片简介集成滤波器MF10芯片内部框图及其引脚图如图10-1所示开关电容集成滤波器MF10是一种通用型开关电容滤波器集成电路，依外部接法不同，可实现低通、高通、带通、带阻和全通等滤波特性。
开关电容集成滤波器无需外接决定滤波频率的电阻和电容，其滤波频率仅由输入时钟clk f 决定，通常时钟频率clk f 应高于信号频率的50倍或100倍。
其内部集成了两组MF5，两个MF5既可分别构成两个独立的二阶开关电容滤波器，又可级联成四阶开关电容滤波器。
其内部框图及引脚图如图10-1所示，第4（17）脚为内部运放反相输入端A INV （B INV ）；第5（16）脚为求和输入端SIA （SIB ）；第1（20）脚为低通输出端LPA （LPB ）；第2（19）脚为带通输出端B PA （B PB ）；第3（18）脚为带阻/全通/高通输出端)HPB /AP /N (HPA /AP /N ，第10（11）脚为时钟输入端)CLKB (CLKA ；图10-1MF10内部框图及引脚图第12脚用于设定时钟频率clk f 与滤波器的频率0f 的比值；当第12脚接高电平时，500=f f clk ，则500clk f f =；接地时，1000=f f clk ，则1000clk ff =；只要在时钟输入端)CLKB (CLKA 控制输入的时钟频率，就可以改变滤波频率，这样可以实现滤波频率的数字控制。
滤波器的Q 值通过外接电阻设定。
2、电路说明实验电路原理图如图10-2所示。
短接1J 的1-2，2J 的1-2，3J 的2-3，4J 的1-2时，则构成二阶低通滤波器； 短接1J 的1-2，2J 的1-2，3J 的2-3，4J 的4-5时，则构成二阶高通滤波器； 短接1J 的1-2，2J 的1-2，3J 的2-3，4J 的2-3时，则构成二阶带通滤波器； 短接1J 的2-3，2J 的1-2，3J 的1-2，4J 的4-5时，则构成二阶带阻滤波器； 短接1J三、实验设备1、测控电路（二）实验挂箱2、函数信号发生器3、虚拟示波器 四、实验内容及步骤 1、测控电路(二)实验挂箱接入5V ±直流电源；2、时钟信号的观察把“U10 开关电容滤波器”单元的“时钟信号”端接入示波器，观察时钟信号的波形； 3、调节信号发生器，使之输出正弦信号，接入输入端，输出端接示波器，按照前面“电路说明”部分，通过切换短路帽分别接成低通、高通、带通、带阻、全通滤波器，用虚拟示波器同时观察输入信号与输出信号，改变输入信号的频率，记录输出信号的幅度及相位随输入信号频率变化的情况。
电容电感组成的滤波器全文共四篇示例，供读者参考第一篇示例：电容和电感是电路中常见的两种元件，它们分别具有存储电荷和存储能量的特性。
在电路设计中，可以利用电容和电感来设计滤波器，用于去除信号中的杂波和噪声，使信号更加稳定和纯净。
电容和电感可以组合在一起，形成不同类型的滤波器，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
这些滤波器可以根据需要选择不同的电容和电感数值来实现所需的滤波效果。
首先我们来介绍一下电容和电感的基本原理。
电容是一种可以存储电荷的元件，它由两个导体之间的介质组成，当在电容两端施加电压时，导体之间会储存电荷，形成一个电场。
电感是一种可以存储能量的元件，它由线圈或者螺旋线圈组成，当通过电感的电流变化时，会产生一个磁场，从而存储能量。
低通滤波器是电路中常见的一种滤波器类型，它可以通过限制高频信号的通过来去除高频噪声。
低通滤波器由一个电感和一个电容组成，电感和电容串联连接，形成一个RC电路。
当信号的频率很高时，电容会呈现短路的特性，导致高频信号通过电容而不通过电感，从而被滤除。
而对于低频信号，电感会呈现短路的特性，导致低频信号通过电感而不通过电容，从而被保留。
电容和电感组成的滤波器可以根据不同的需求和信号特性来设计，实现去除噪声和保留信号的目的。
在电路设计中，合理选择电容和电感的数值和连接方式可以实现不同功能的滤波器，提高电路的性能和稳定性。
希望本篇文章对大家对于电容电感组成的滤波器有所帮助。
【2000字】第二篇示例：电容电感组成的滤波器，通常被用于电路中对不同频率的信号进行分离或抑制，是一种常见的电子设备。
在电子学中，滤波器是一种能够选择性地传递某些特定频率信号，而抑制其他频率信号的电路。
对于不同的应用需求，电容和电感可以组合成不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
在实际电路中，电容和电感通常被串联或并联连接在一起，形成不同类型的滤波器。
串联一个电容和一个电感可以构建一个简单的LC 滤波器，用于选择性地传递某些特定频率的信号。
模拟电路网络课件第四十一节:开关电容滤波器8.6 开关电容滤波器一、开关电容滤波器基本原理开关电容滤波器是由MOS电容、开关和运放组成，其整体结构简单、制造简易、价廉，性能较好，大有取代一般滤波器的趋势。
开关电容滤波器的基本原理是，电路的两节点间接有带高速开关的电容器，其效果相当于该两节点间连接一个电阻。
图1a所示是一个有源RC积分器。
在图b中，用一个接地电容C1和用作开关的源、漏极可互换的增强型MOS三极管T1、T2来代替输入电阻R1（注意此处T1、T2用的是简化符号）。
图中T1、T2用一个不重叠的两相时钟脉冲来驱动（见图1c。
假定时钟频率fc(=1/Tc)远高于信号频率，那么，在f1为高电平时，T1导通而T2截止[见图1d]。
此时C1与输入信号vI相连，即有：qC1=C1vI而在f2为高电平时，T1截止，T2导通。
于是，C1转接到运放的输入端，如图e所示。
此时，C1放电，将C1原来所充电荷qC1传输到C2上。
由此可见，在每一时钟周期Tc内，从信号源中提取的电荷qC1=C1vI。
供给了积分电容C2。
因此，在节点1、2之间流过的平均电流为如果Tc足够短，可以近似认为这个过程是连续的，因而由上式可以在两节点间定义一个等效电路Req，即和（1）这样，就可以得到一个等效的积分时间常数（2）显然，影响滤波器频率响应的时间常数取决于时钟周期TC 和电容比值C2/C1，而与电容的绝对值无关。
在MOS工艺中，电容比值的精度可以控制在0.1%以内。
这样，只要选用合适的时钟频率（如fc=100kHz），和不太大的电容比值（如10），对于低频率应用来说，就可获得合适的时间常数（如10–4s）。
二、同相开关电容积分器和反相开关电容积分器开关电容积分器电路如图1所示。
由图a可知，当f1为高电平，T1、T3导通，vI对C1充电；当vI为正，在图示vC1的假定正向下，充电结果vC1有一负电压。
当f2为高电平时，vC1将加到运放的反相端，使vO为正，与vI同相，因此，图1a是同相积分电路。
