液压期末试卷A详细答案

液压期末复习题及答案一、选择题1. 液压系统中，液压油的主要作用是什么？A. 传递能量B. 冷却系统C. 润滑部件D. 以上都是答案：D2. 液压泵的工作原理是什么？A. 利用容积变化产生压力B. 利用速度变化产生压力C. 利用重力产生压力D. 利用离心力产生压力答案：A3. 液压缸的类型有哪些？A. 单作用缸和双作用缸B. 直动缸和摆动缸C. A和BD. 以上都不是答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 保护系统C. 调节流量D. 转换能量答案：B5. 液压系统中，节流阀的作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 转换能量答案：B二、简答题1. 简述液压系统的组成。

答：液压系统主要由液压泵、执行元件、控制元件、辅助元件和液压油组成。

液压泵提供压力油，执行元件将液压能转换为机械能，控制元件用于调节液压系统的流量和压力，辅助元件包括油箱、管道等，液压油作为工作介质在系统中传递能量。

2. 液压传动有哪些优点？答：液压传动的优点包括：功率密度高、响应速度快、控制精度高、结构紧凑、可实现大范围的力和速度调节、自润滑性好、过载保护能力强等。

三、计算题1. 已知液压缸的活塞直径为200mm，液压泵提供的工作压力为10MPa，求液压缸的推力。

解：首先将活塞直径转换为米，d = 0.2m。

根据公式F = p × π × (d/2)^2，其中 p 为压力，F 为推力。

代入数值计算得：F = 10 × 10^6 × π × (0.2/2)^2 = 3.14 × 10 × 10^6 ×0.01 = 314000 N答：液压缸的推力为 314000 牛顿。

四、分析题1. 分析液压系统中常见的故障及其原因。

答：液压系统中常见的故障包括：泄漏、过热、噪声、压力不足、速度不稳定等。

原因可能包括：密封件损坏、油液污染、过滤器堵塞、泵或马达磨损、控制阀故障、油液粘度不当等。

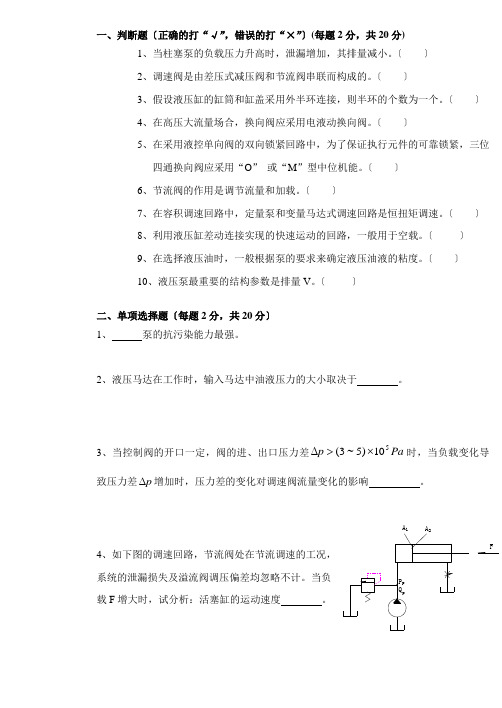

一、判断题〔正确的打“√”，错误的打“×”〕(每题2分，共20分)1、当柱塞泵的负载压力升高时，泄漏增加，其排量减小。

〔 〕2、调速阀是由差压式减压阀和节流阀串联而构成的。

〔 〕3、假设液压缸的缸筒和缸盖采用外半环连接，则半环的个数为一个。

〔 〕4、在高压大流量场合，换向阀应采用电液动换向阀。

〔 〕5、在采用液控单向阀的双向锁紧回路中，为了保证执行元件的可靠锁紧，三位四通换向阀应采用“O ” 或“M ”型中位机能。

〔 〕6、节流阀的作用是调节流量和加载。

〔 〕7、在容积调速回路中，定量泵和变量马达式调速回路是恒扭矩调速。

〔 〕 8、利用液压缸差动连接实现的快速运动的回路，一般用于空载。

〔 〕 9、在选择液压油时，一般根据泵的要求来确定液压油液的粘度。

〔 〕 10、液压泵最重要的结构参数是排量V 。

〔 〕二、单项选择题〔每题2分，共20分〕 1、 泵的抗污染能力最强。

2、液压马达在工作时，输入马达中油液压力的大小取决于 。

3、当控制阀的开口一定，阀的进、出口压力差Pa p 510)5~3(⨯>∆时，当负载变化导致压力差p ∆增加时，压力差的变化对调速阀流量变化的影响 。

4、如下图的调速回路，节流阀处在节流调速的工况， 系统的泄漏损失及溢流阀调压偏差均忽略不计。

当负 载F 增大时，试分析：活塞缸的运动速度 。

5、有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为。

6、在图示的回路中，阀1和阀2的作用是。

A.阀1起溢流作用，阀2起安全作用B.阀1起安全作用，阀2起溢流作用7、叶片泵的叶片数量增多后，双作用式叶片泵输出流量.8、限压式变量叶片泵的叶片在转子槽中的安装方向是。

C. 沿着转子旋转方向后倾一角度9、液压系统的压力是由决定的。

10、通常齿轮泵的吸油管应比压油管些。

三、分析题〔1题15分、2题10分、3题10分，共35分〕1、图1为一卸荷回路，试问：1)阀1、阀2、阀3、阀4及蓄能器5的作用是什么？图12、一夹紧油路如图2所示，假设溢流阀的调整压力p1＝6MPa，减压阀的调整压力p2＝3MPa，试分析夹紧缸活塞空载时A，B两点的压力各为多少？减压阀的阀芯处于什么状态？夹紧时活塞停止运动后，A,B两点压力又各为多少？减压阀阀芯又处于什么状态？〔忽略活塞运动时的摩擦力，惯性力，管路和流过溢流阀损失〕图23、图3所示为二级减压回路，说明阀1、2、3调定压力的大小顺序，在图示位置时，支路压力由哪个阀调定？四、计算题：〔1题12分、2题13分，共25分〕1、已知泵控马达的闭式系统。

《液压传动》期末考试试题(A 卷)一、填空题(每空2分，共30分)1. 液压传动系统中，将液体的压力能转换成机械能的是执行元件。

2. 某液压油在40℃时运动粘度为32×10-6m 2/s ，其牌号为N32。

3. 在密闭管道中作稳定流动的理想液体具有压力能、位能、动能三种形式的能量。

在沿管道流动的过程中，这三种能量可以相互转换，但在任一过流截面处，三种能量之和为一常数。

4. 液压泵的排量为V ，转速为n ，则理论流量q t =V*n 。

5. 液压泵的机械效率为95%,总效率为90%,则泵的容积效率为94.7%。

6. 柱塞泵是依靠柱塞在柱塞缸体内作往复运动,使泵内的密封容积产生变化来实现泵的吸油和压油的.7. 液压基本回路按功能分为方向控制回路、压力控制回路、速度控制回路及多缸控制回路。

8. 某一单杆活塞液压缸的活塞横截面积为100cm 2，活塞杆横截面积为60 cm 2，液压油的压力为1MPa ，则活塞杆向前的推力为9806N 。

（注：本题答10000N 、9800N 也算对） 9. 液压管道上的压力表读数5Kg/cm 2，则管道内液体的压力约为0.5MPa 。

10. 顺序阀是用来控制液压系统中两个或两个以上的工作机构的先后顺序。

11. 直动式溢流阀与先导式溢流阀中,工作时易产生振动和噪声,且压力波动比较大的是直动式溢流阀。

12. 变量叶片泵是通过调整定子与转子之间的偏心距来达到调整其输出流量的目的的.二、判断题（每小题2分，共20分）1. 当液体静止时,单位面积上所受的法向力称为压力,在物理学中则被称为压强。

（∨）2. 真空度=绝对压力-大气压力。

（×）3. 连续性方程是质量守恒定律在液体力学中的一种表达方式，伯努力方程是能量守恒定律在液体力学中的一种表达方式。

（ ∨）4. 液压系统中由于某种原因所引起的压力在瞬间急剧上升的现象称为液压冲击。

（∨）5. 液压传动中，作用在活塞上的压力越大，活塞的运动速度就越快。

新疆石河子职业技术学院液压试卷(A)-参考答案一. 单项选择题（每题 2 分，共30分）1、液压泵能实现吸油和压油，是由于泵的（ C）变化。

a、动能；b、压力能；c、密封容积；d、流动方向2、用定量泵和变量马达的容积调速方式，又称为（D）调速。

a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了（C）换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。

a、压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动4、液压油( D )，常常是液压系统发生故障的主要原因。

a、温升过高；b、粘度太小；c、粘度太大；d、受到污染。

5、双作用叶片泵从转子( B )平衡考虑，叶片数应选( C )。

a 轴向力、b径向力；c 偶数；d 奇数。

6、（A）叶片泵运转时，存在不平衡的径向力；（B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

a 单作用；b 双作用。

7、对于斜盘式（直轴式）轴向柱塞泵，其流量脉动程度随柱塞数增加而下降，（C ）柱塞数的柱塞泵的流量脉动程度远小于具有相邻（D）柱塞数的柱塞泵的脉动程度。

a 上升；b下降； c奇数；d 偶数。

8、液压泵的理论输入功率（A）它的实际输出功率；液压马达的理论输出功率（ B）其输入功率。

a 大于；b 等于；c 小于。

9、溢流阀在执行工作的时候，阀口是（ A）的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。

A 常开； b 常闭。

10、为使三位四通阀在中位工作时能使液压缸闭锁，应采用（A）型阀。

a "O" 型阀、b "P" 型阀、c "Y"型阀。

11、顺序阀是（ B ）控制阀。

A、流量B、压力C、方向12、当温度升高时，油液的粘度（ A）。

A、下降B、增加C、没有变化13、中位机能是（ A ）型的换向阀在中位时可实现系统卸荷。

A、MB、PC、OD、Y14. 粘度指数高的油，表示该油（ C ）。

液压期末试卷 A 答案8．气动三联件通常由空气过滤器、减压阀和油雾器9．一定质量的气体，在温度不变的情况下，将绝对压力为p1=100kPa,体积V1=1m3的气体压缩到V2=0.2m3，那么气体的绝对压力p2为500 kPa 。

二、选择题（每题1分，共10 分）1．液压缸差动连接工作时，缸的（ A ）。

A．运动速度增加了C．运动速度减小了2．液压缸差动连接工作时活塞杆的速度是（4Qd2B．压力增加了D．压力减小了A）A．v B．v2Q(D2d2)4Q D2D．4Q 2 2(D 2 d2)2010~2011 学年第一学期《液压与气压传动》试卷（A）分数一、填空题（每空1分，共26 分）1．液压系统由动力装置元件、执行元件、控制元件和辅助元件四部分组成。

2．在液压传动中工作压力取决于负载,而与流入的流体多少无关；运动速度取决于流量，而与流体的压力无关；液体在流经过管路系统时，其总的压力损失等于系统中沿程压力损失和局部压力损失总和。

3．在液压系统中，当油路突然关闭或换向时，会产生急剧的压力升高，这种现象称为液压冲击。

在液流中，当某点压力低于液体所在温度下的空气分离压力时，原来溶于液体中的气体会分离出来而产生气泡，这叫空穴现象。

4．液压马达把液压能转换成机械能，输出的主要参数是转速和转矩。

5．液压阀的种类繁多，通常按其功能分为三类，它们是方向控制阀、流量控制阀、压力控制阀。

6．根据节流阀或调速阀在回路中的安装位置不同，节流调速回路可以分为三种，它们是进油节流调速、回油节流调速、旁路节流调速。

7．溢流阀调定的是进口压力，而减压阀调定的是出口压力：班级学号姓名3．液压缸差动连接工作时作用力是（ D ） 3A ．减小流量损失C ．减小功率损失 10．设图中回路各阀的调整压力为 > p 2 > p 3 ，那么回路能实现（ C ）调A ．F p 2(D 2 d 2)B ． F p d 2C ．F p 4(D 2 d 2)D ． F p d 44．空气压缩机是（ B ）。

传动介质：油液2.什么是空穴现象？什么是气蚀现象？（6分）气体进入油液中，在压力降低时气体从油液中分离出来就是空穴现象。

分离出来的气体，被快速带进高压系统中，这时气体以气泡的形式被高压油包围，挤压，在挤破时产生很高的爆破压力，对工作表面产生很大的破坏作用，就像被腐蚀一样，这个过程叫气蚀。

3、说明O型、M型、P型和H型三位四通换向阀在中间位置时的特点（4分）O型可以实现液压缸闭锁，M可以实现卸荷，P可以差动快速，H可以卸荷，同时可以调整液压缸位置。

4、滤油器一般安装在回路的哪些位置？选用滤油器时要注意哪些问题？（3分）进油路，回油路，压力油路。

要注意强度，过滤精度，滤芯更换容易，还要考虑堵塞时要有补救措施比如加顺序阀，溢流阀等5、调速阀是由什么阀组成的？在系统应用中与节流阀有什么不同？在回路中能否反接？（4分）由定差减压阀和节流阀串联，在系统中，调速阀可以使速度与负载的变化没有关系，节流阀的速度跟负载变化有关系。

调速阀在回路中不能反接，可以并一个单向阀解决反向流动问题。

三，分析简单回路（23分）1.在下图所示回路中，若溢流阀A、B的调整压力分别为pA=5Mpa，pB=3 Mpa，泵出口主油路处的阻力为无限大。

试问在不计管路损失和调压偏差时，电磁铁通电或断电时泵的工作压力各为多少？（3分）电磁阀断电时为5Mpa，通电时为3 Mpa2.试分析下图所示插装阀单元的工作原理，画出具有对应功能的普通液压控制阀的图形符号。

（4分）是一个两位三通阀3.右图为气动连续往复运动，分析其工作过程（5分）如图示，活塞杆端部压住3，使得2处于有位，缸右行行程终点压住4，2换向到左位，缸左行，如此往复循环4.右图为气动过载保护回路，分析其保护过程（5分）过载时，压力升高，顺序阀打开，3处于上位，2的气体没有压力，恢复为下位，使得气缸退回。

5.下图是带有补偿装置的串联液压缸同步回路，试分析其消除同步误差的工作原理。

（5分）如果A缸先到行程终点，B缸未到，此时接触到1XK使得1YA通电处于右位，单向阀通压力油补到B缸上腔完成B缸的行程。

液压传动期末考试试题及答案一、选择题（每题2分，共20分）1. 液压传动系统的主要组成部分不包括以下哪一项？A. 泵B. 执行器C. 控制器D. 传感器答案：D2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 转换能量D. 储存能量答案：C3. 下列哪种液压缸属于直线运动缸？A. 单作用缸B. 双作用缸C. 旋转缸D. 摆动缸答案：B4. 液压系统中的溢流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 控制方向答案：C5. 液压传动系统中的油温过高会导致什么后果？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B6. 液压系统中的节流阀主要用于什么？A. 调节压力B. 调节流量C. 控制方向D. 保护系统答案：B7. 液压缸的活塞杆伸出时，液压缸的工作状态是：A. 单作用B. 双作用C. 静止状态D. 回程状态答案：B8. 液压系统中的油液污染会导致什么问题？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B9. 液压系统中的蓄能器主要功能是什么？A. 储存能量B. 调节压力C. 调节流量D. 控制方向答案：A10. 液压系统中的过滤器主要用于什么？A. 储存能量B. 调节压力C. 过滤杂质D. 控制方向答案：C二、填空题（每空2分，共20分）11. 液压传动系统按照能量转换方式可以分为________和________。

答案：静压传动系统；动压传动系统12. 液压泵按照工作原理可以分为________、________和________。

答案：齿轮泵；柱塞泵；叶片泵13. 液压缸按照运动方式可以分为________、________和________。

答案：直线运动缸；旋转运动缸；摆动运动缸14. 液压系统中的________是用来控制油液流动方向的元件。

答案：换向阀15. 液压系统中的________是用来控制油液流动速度的元件。

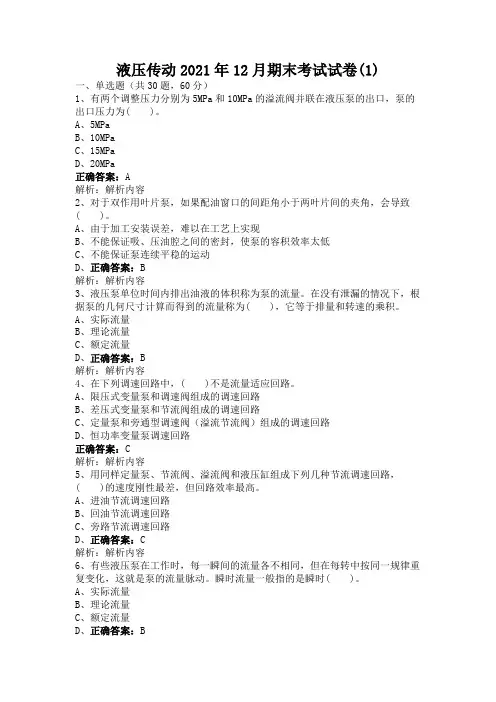

液压传动2021年12月期末考试试卷(1)一、单选题（共30题，60分）1、有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为( )。

A、5MPaB、10MPaC、15MPaD、20MPa正确答案：A解析：解析内容2、对于双作用叶片泵，如果配油窗口的间距角小于两叶片间的夹角，会导致( )。

A、由于加工安装误差，难以在工艺上实现B、不能保证吸、压油腔之间的密封，使泵的容积效率太低C、不能保证泵连续平稳的运动D、正确答案：B解析：解析内容3、液压泵单位时间内排出油液的体积称为泵的流量。

在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为( )，它等于排量和转速的乘积。

A、实际流量B、理论流量C、额定流量D、正确答案：B解析：解析内容4、在下列调速回路中，( )不是流量适应回路。

A、限压式变量泵和调速阀组成的调速回路B、差压式变量泵和节流阀组成的调速回路C、定量泵和旁通型调速阀（溢流节流阀）组成的调速回路D、恒功率变量泵调速回路正确答案：C解析：解析内容5、用同样定量泵、节流阀、溢流阀和液压缸组成下列几种节流调速回路，( )的速度刚性最差，但回路效率最高。

A、进油节流调速回路B、回油节流调速回路C、旁路节流调速回路D、正确答案：C解析：解析内容6、有些液压泵在工作时，每一瞬间的流量各不相同，但在每转中按同一规律重复变化，这就是泵的流量脉动。

瞬时流量一般指的是瞬时( )。

A、实际流量B、理论流量C、额定流量D、正确答案：B解析：解析内容7、影响齿轮泵容积效率最主要的因素是( )。

A、径向间隙泄漏B、端面间隙泄漏C、无效工作容腔D、啮合齿间隙泄漏正确答案：B解析：解析内容8、系统中中位机能为P型的三位四通换向阀处于不同位置时，可使单活塞杆液压缸实现快进—慢进—快退的动作循环。

试分析：液压缸在运动过程中，如突然将换向阀切换到中间位置，此时缸的工况为( )。

（不考虑惯性引起的滑移运动）A、停止运动B、慢进C、快退D、快进正确答案：D解析：解析内容9、当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为( )。

液压期末考卷（10级A卷）一、选择题（每题2分，共20分）A. 水B. 油C. 蒸馏水D. 乙醇2. 液压传动系统中，下列哪个元件起到控制流量分配的作用？A. 液压泵B. 液压缸C. 溢流阀D. 换向阀A. 压力控制回路B. 速度控制回路C. 方向控制回路D. 温度控制回路A. 齿轮泵、叶片泵、柱塞泵B. 柱塞泵、螺杆泵、离心泵C. 齿轮泵、叶片泵、螺杆泵D. 柱塞泵、离心泵、叶片泵A. 单活塞杆液压缸、双活塞杆液压缸、柱塞液压缸B. 单活塞杆液压缸、双活塞杆液压缸、摆动液压缸C. 柱塞液压缸、摆动液压缸、齿轮液压缸D. 摆动液压缸、齿轮液压缸、叶片液压缸A. 溢流阀B. 节流阀C. 单向阀D. 换向阀A. 液压泵的流量B. 液压泵的出口压力C. 系统中的阻力D. 液压泵的进口压力A. 液压元件磨损加剧B. 系统压力降低C. 液压泵效率提高D. 液压缸速度加快A. 溢流阀B. 节流阀C. 单向阀D. 换向阀A. 安全可靠B. 节能环保C. 结构简单D. 成本高昂二、填空题（每题2分，共20分）1. 液压系统的基本原理是利用液体在密封容器内不可压缩的特性，通过改变液体体积来实现力的传递。

2. 液压系统主要由______、______、______、______和液压油五部分组成。

3. 液压泵按其结构和工作原理可分为______、______、______。

4. 液压缸按其结构特点可分为______、______、______。

5. 液压系统中的压力控制回路主要包括______、______、______。

6. 液压系统的压力取决于______和______。

7. 液压油温度过高可能引起______、______、______等现象。

8. 液压系统中的液压泵、液压缸、液压马达等元件统称为______。

9. 液压系统的设计原则包括______、______、______。

10. 液压系统的优点有______、______、______。

1[判断题]衡量节流元件性能优劣的主要指标是最小连续流量值。

A. 对B. 错[答案]A [分数]1 [分类]液压选择题 [标签][解析]2[判断题]调速阀性能优于普通节流阀，因此所有的液压系统都应采用调速阀。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]3[判断题]任何情况下减压阀都能保证将出口压力稳定在调定压力值。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]4[判断题]任何条件下节流元件的通流能力仅取决于开口大小。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]5[判断题]外控式顺序阀导通时压降接近为0。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]6[判断题]先导式溢流阀的远程控制口可以使系统实现远程调压或使系统卸荷。

A. 对B. 错[答案]A [分数]1 [分类]液压选择题 [标签][解析]7[判断题]限压式变量泵对系统具有安全保护功能。

A. 对B. 错[答案]A [分数]1 [分类]液压选择题 [标签][解析]8[判断题]通常情况下溢流阀和顺序阀都是可以互换使用的。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]9[判断题]插装阀仅是各种控制阀的一种安装方式。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]10[判断题]电液比例阀可实现压力或流量等参数的连续控制。

A. 对B. 错[答案]A [分数]1 [分类]液压选择题 [标签][解析]11[判断题]先导式溢流阀、顺序阀和减压阀的先导阀是通用的。

A. 对B. 错[答案]A [分数]1 [分类]液压选择题 [标签][解析]12[判断题]双作用叶片泵既可作为定量泵使用，又可作为变量泵使用。

A. 对B. 错[答案]B [分数]1 [分类]液压选择题 [标签][解析]13[判断题]液控单向阀任何情况下也只能单向通流。
