液压与气压传动期末考试试卷以及答案

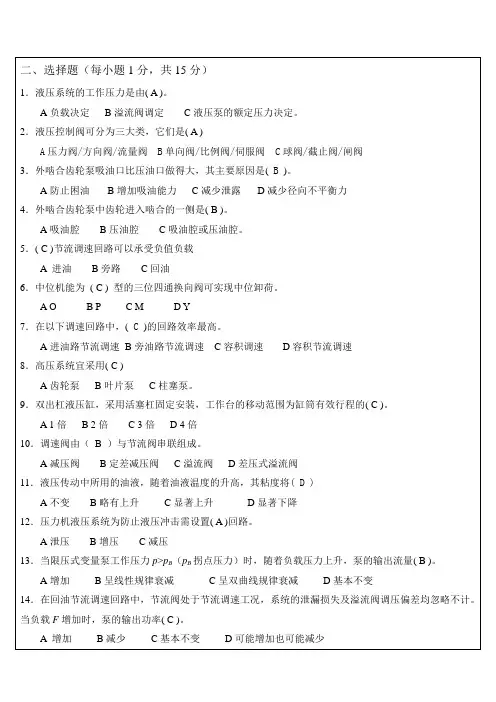

二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。

A负载决定B溢流阀调定C液压泵的额定压力决定。

2．液压控制阀可分为三大类，它们是( A )A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力C减少泄露D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔B压油腔C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载A 进油B旁路C回油6．中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵B叶片泵C柱塞泵。

9．双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( C )。

A 1倍B 2倍C 3倍D 4倍10．调速阀由（B ）与节流阀串联组成。

A减压阀B定差减压阀C溢流阀D差压式溢流阀11．液压传动中所用的油液，随着油液温度的升高，其粘度将( D )A不变B略有上升C显著上升D显著下降12．压力机液压系统为防止液压冲击需设置( A )回路。

A泄压B增压C减压13．当限压式变量泵工作压力p>p B（p B拐点压力）时，随着负载压力上升，泵的输出流量( B )。

A增加B呈线性规律衰减C呈双曲线规律衰减D基本不变14．在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。

当负载F增加时，泵的输出功率( C )。

A 增加B减少C基本不变D可能增加也可能减少1）当电磁阀通电、若系统负载无限大时，溢流阀的先导阀口、主阀口各处于什么状态，p k 为多少？2）当电磁阀断电、若系统负载无限大时，溢流阀的先导阀口、主阀口各处于什么状态，p k 为多少？3）当电磁阀断电、若系统压力p=3MPa 时，溢流阀的先导阀口、主阀口各处于什么状态，p k 为多少？1）当电磁阀通电、若系统负载无限大时，溢流阀的先导阀口关闭、主阀口全开，p k 为0。

二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。

A负载决定B溢流阀调定C液压泵的额定压力决定。

2．液压控制阀可分为三大类，它们是( A )A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力C减少泄露D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔B压油腔C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载A 进油B旁路C回油6．中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵B叶片泵C柱塞泵。

9．双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( C )。

A 1倍B 2倍C 3倍D 4倍10．调速阀由（B ）与节流阀串联组成。

A减压阀B定差减压阀C溢流阀D差压式溢流阀11．液压传动中所用的油液，随着油液温度的升高，其粘度将( D )A不变B略有上升C显着上升D显着下降12．压力机液压系统为防止液压冲击需设置( A )回路。

A泄压B增压C减压13．当限压式变量泵工作压力p>p B（p B拐点压力）时，随着负载压力上升，泵的输出流量( B )。

A增加B呈线性规律衰减C呈双曲线规律衰减D基本不变14．在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略，转速n=950r/min。

在额定压力下实测流量为泵的理论流量；2) 额定工况下，。

1液压系统中的压力取决于—负载执行元件的运动速度取决于—流量_2 •液压传动装置由动力元件、执行元件、控制元件、辅助元件四部分组成，其中动力元件、执行元件为能量转换装置。

3•液体在管道中存在两种流动状态，层流时内摩擦力起主导作用（雷诺数小），紊流时惯性力起主导作用（雷诺数大）4.理想液体的伯努利方程：表明了流动液体各质点、压力和速度的关系。

物理意义：在管内作稳定流动的理想液体具有动能、位置势能和压力能三种能量，在任一截面上这三种能量都可以互相转换，但其和都保持不变。

5.液压泵：是液压系统的动力元件，它是一种能量的转换装置即将原动机输入的机械能转变成液体的压力能，是液压系统重要的组成元件。

6.容积式液压泵工作条件：1、在结构上能形成密封的工作容积；2、密封的工作容积能实现周期性的变化，密封工作容积由小变大时与吸油腔相通，由大变小时与排油腔相通。

液压泵的基本性能参数：液压泵的压力（工作压力、额定压力、最高压力）、排量与流量、功率、效率（容积、机械）。

7•外啮合齿轮泄漏方式：1、轴向间隙泄漏；2、径向间隙泄漏；3、齿轮啮合线处的间隙泄漏。

&叶片泵分为变量泵和定量泵。

限压式变量泵的工作原理：它是利用排油压力的反馈作用来实现流量自动调节的，当泵的压力达到某一值时，反馈力把弹簧压缩到最短，定子移动到最右端位置，偏心距减到最小，泵的实际输出量为零，泵的压力便不再升高。

9.液压执行元件：是将液压能转化为机械能的工作装置。

（液压马达、液压缸一一最广泛）10.高速马达（齿轮高速马达、叶片高速马达、柱塞式高速马达、螺杆马达）11.液压缸按结构分为：活塞缸、柱塞缸（实现往复运动，输出推力和速度）、摆动缸（实现小于360 °的往复摆动，输出转矩和角速度）和组合缸（具有特殊的结构和作用）；按液体压力作分为：单作用（利用液体压力产生的推动力推动活塞向一个方向运动，反向复位靠外力实现）和双作用液压缸（利用液体压力产生的推动力推动活塞正反两个方向运动）。

《液压与气压传动》期终考查试卷(A 卷)适用专业：一.填空题（每小题2分，共28分）1．液压执行元件的运动速度取决于___________，液压系统的压力大小取决于___________，这是液压系统的工作特性。

2．液体流动中的压力损失可分为_________压力损失和_________压力损失两种。

3．液压泵的容积效率是该泵___________流量与___________流量的比值。

4．液压马达把 转换成 ，输出的主要参数是 和 。

5．直动式溢流阀是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的，通常直动式溢流阀只用于___________系统。

6．在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。

二.选择题（每小题2分，共24分）1．液压控制阀可分为三大类，它们是（ ）。

A 压力阀/方向阀/流量阀B 单向阀/比例阀/伺服阀C 球阀/截止阀/闸阀 2．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( )。

A 防止困油B 增加吸油能力C 减少泄露D 减少径向不平衡力3．外啮合齿轮泵中齿轮进入啮合的一侧是( )。

A 吸油腔B 压油腔C 吸油腔或压油腔。

4．中位机能为 ( ) 型的三位四通换向阀可实现中位卸荷。

A OB PC M 5．高压系统宜采用( )A 齿轮泵B 叶片泵C 柱塞泵。

6．调速阀由（ ）与节流阀串联组成。

A 减压阀B 定差减压阀C 溢流阀D 差压式溢流阀 7．液压传动中所用的油液，随着油液温度的升高，其粘度将( )A 不变B 略有上升C 显著上升D 显著下降8．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24Q v d B ．)(222d D Q v -=π C ．24D Q v π= D ．)(422d D Q -π 9．与节流阀相比较，调速阀的显著特点是（ ）。

A ．流量稳定性好B ．结构简单，成本低C ．调节范围大D ．最小压差的限制较小 10.（ ）是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

考试方式闭卷总分核分人得分阅卷人、单项选择题（每小题1分，共5分）《液压与气压传动》期末试卷（1）1、为使减压回路可靠地工作，其最高调整压力应系统压力。

（）A大于B小于C等于2、在用节流阀的旁油路节流调速回路中，其液压缸速度。

（）A随负载增大而增加B随负载减少而增加C不受负载的影响3、CB-B型齿轮泵中，泄漏途径有三条，其中对容积效率的影响最大。

（）A轴向间隙B径向间隙C啮合处间隙4、液压缸的运动速度取决于。

（）A压力和流量B流量C压力5、如图所示是限压式变量叶片泵的特性曲线，pc为限定压力，pθ为工作压力，试回答当pθ<pc时，泵的供油流量是：（A增加B减小C不变1、2、3、4、5、6、7、8、9、通过节流阀的流量只取决于阀的开度和阀前后的压力差。

（）液压系统的压力是由溢流阀的调定值决定的。

（）液压与气压传动是以流体的压力能来传递动力的。

（）背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。

（）电液换向阀中先导阀的中位机能可以任意选择。

（）通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。

（单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。

（）定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。

（）液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。

（）10、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。

（）得分阅卷人四、简答题（第1小题10分，第2小题7分，共17分）1、先导式溢流阀原理如图所示，问答下列问题:1分，共28分）1、液压控制阀按其用途可分为控制液压系统中液流的2、绝对压力等于大气压力—3、容积节流调速是采用、和 ______________ 和__________ —，真空度等于大气压力供油，节流阀（调速阀）调速,三大类，分别调节、的流量去适应(1)(2)(3)(4)(5)由哪两部分组成？何处为调压部分？阻尼孔的作用是什么？主阀弹簧为什么可较软？画出先导式溢流阀的符号图。

液压传动与控制一单选题（每空只选一个正确答案）1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

A. 流速B. 流量C. 负载D. 压力能2 油泵的工作压力p，额定压力pr和最高工作压力pmax之间的关系是（）A. p ≤ pr < pmaxB. p ≤ pr ≤ pmaxC. p < pr ≤ pmaxD. p < pr < pmax3 外啮合齿轮泵作马达用，原进油口改作出油口，原出油口改作进油口，则马达的转向（）。

A. 与作泵时转向相同B. 与作泵时转向相反C. 转向无法确定D. 根本转不起来4 图1所示液压系统，要使液压缸能实现差动连接，换向阀应选用（）中位机能。

A. O型B. M型C. Y型D. P 型图 25 图2所示回路中，溢流阀的调定压力为4 MPa。

当电磁铁DT通电且负载压力为2 MPa时，压力表G的读数为（）。

A. 0B. 2 MPaC. 4 MPaD. 不能确定6 图3所示回路中，阀1的调定压力为4 MPa，阀2的调定压力为6 MPa。

当调定压力为10 MPa的溢流阀处于溢流状态时，回路的二次压力p2为（）。

A. 10 MPaB. 6 MPaC. 4 MPaD. 0图 4图 37 图4所示的调速回路，节流阀处于节流调速工况。

不计系统泄漏及溢流阀的调压偏差，当节流阀开口不变时，若负载F增大，活塞的运动速度v（）。

A. 增大B. 减小C. 基本不变D. 可能增大也可能减小8 在图5所示的系统中，当施加某一恒定负载MM时，其引起主油路的压力未达到溢流阀调整压力pY，则在进行调速时（）。

A. 马达输出功率为恒定B. 马达输出扭矩随液压泵排量的增大而减小C. 主油路的工作压力随液压泵排量的增大而减小D. 液压马达输出功率随液压泵排量的增大而增大9 回路如上题图，当施加的负载是不断变化的（即MM为变量），但其最大值所引起的主油路压力还未达到溢流阀调整压力pY，在进行调速时（）。

大学考试试卷 ( A )课程名称: 液压与气压传动考试时间: 年月日 (第周星期 )答题说明：请仔细阅读试卷中试题，将答案按题号依次写在答题纸上。

判断题正确用“√”表示，错误用“×”表示。

一、判断题（每小题2分，共20分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

√2．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

√3．双作用叶片泵的排量可调。

×4．双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。

√5．溢流阀作安全阀使用时，系统正常工作时其阀芯处于半开半关状态。

×6．双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。

×7．滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。

√8．充液增速回路利用液控单向阀充液。

√9．气动三大件是指分水滤气器、减压阀、油雾器的组合。

√10．与液压传动相比，由于气体的可压缩性大，因此气动执行机构的运动稳定性低、定位精度不高。

√二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。

A负载决定 B溢流阀调定 C液压泵的额定压力决定。

2．液压控制阀可分为三大类，它们是( A )A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力 C减少泄露 D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔 B压油腔 C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载A 进油 B旁路 C回油6．中位机能为 ( C ) 型的三位四通换向阀可实现中位卸荷。

A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速 C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵 B叶片泵 C柱塞泵。

不平衡径向力相抵消，受力情况较好。

A：单作用；B：双作用7、液压系统油温升高，使油液的粘度（）0A：升高；B：降低；C：不变8、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）;要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）o A： 0型B： M型C： Y型D： H型9、有两个调整压力分别为5MPa和lOMPa的溢流阀串联在液压泵的出口，泵的出口压力为（）;并联在液压泵的出口，泵的出口压力又为（）oA： 5MPa B： lOMpa C： 15MPa D： 20MPa10、为保证压缩空气的质量，气缸和气马达前必须安装（）;气动仪表或气动逻辑元件前应安装（）。

A：分水滤气器一减压阀一油雾器B：分水滤气器一油雾器一减压阀C：减压阀一分水滤气器一油雾器D：分水滤气器一减压阀三、判断题：（10%）（每空1）1.液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

2.理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

3.液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

4.雷诺数是判断层流和紊流的依据。

5.定量泵是指输出流量不随泵的输出压力改变的泵。

6.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在《液压与气压传动》期末考试试卷（A ）一、填空题：（30%）（每空1.5）1、 液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ）。

2、 油液黏度的衡量参数有（ ）、（ ）、（ ）三种。

3、 液压马达可以将（）能转换为（）能。

4、 流体在管道中的流动状态有（ ）、（ ）两种。

5、 液压控制阀是液压系统的控制元件，按其功用分为（）控制阀、（ ）控制阀和（ ）控制阀三大类。

二、选择题：（30%）（每空2'） 1、 受到径向力不平衡的泵是（）。

A：O型B：丫型C： P型6.液压系统的最大工作压力为IOMpa,安全阀的调定压力应为（）o A：等于lOMPa；B：小于lOMPa； C：大于IOMpa7、（）在常态时，阀口是常开的，进、出油路相通。

A：溢流阀；B：减压阀；C：顺序阀8、液压泵的理论流量5 （）实际流量q。

A：大于B：小于C：等于9、流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。

A：能量守恒定律：B动量定理；C：质量守恒定律；D：其他；10、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

A：吸油B：压油11、三位四通电液换向阀的液动滑阀为弹簧对中型，其先导电磁换向阀中位必须是（）机能，而液动滑阀为液压对中型，其先导电磁换向阀中位必须是（）机能。

A： H型B： M型C：丫型D： P型三、判断题：（160 （每空1）1、液压缸油液的工作压力只取决于负载的大小，与流量无关。

2、当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

3、双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。

4、液压泵产生困油现象的充分且必要的条件是：存在闭死容积且容积大小发生变化。

（O）5、因存在泄漏，因此输入液压马达的实际流量大于其理论流量，而液压泵的实际输出流量小于其理论流量。

6、滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死《液压与气压传动》期末考试试卷（B ）一、填空题：（30%）（每空1.5）1、液体沿管道流动，在流经某一截面时其流速呈（ ）形分布。

在靠近管 壁处，其速度为（ ）,愈接近轴心处速度愈（ ），轴心处速度为 （ ）β2、某密封容积内绝对压力为1.7个大气压，则相对压力为（ ）。

3、液压、气动系统一般由（ ）、（ ）、（）、（ ）四个部分组成。

4、1 m 3∕h = （ ） m 3∕s o 5、为了便于检修，蓄能器与管路之间应安装（ ）,为了防止液压泵停车或泄 载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装（ ）。

一、填空题1、液压传动是以液体为工作介质进行能量传递的一种形式。

2、液压系统由动力元件、执行元件、控制元件、辅助元件和传动介质五部分组成。

3、液压泵按结构特点一般可分为齿轮泵、叶片泵、柱塞泵三类泵。

4、液压控制阀按用途不同分为方向控制阀、压力控制阀、速度控制阀三大类。

5、三位换向阀的常态为是中位，按其各油口连通方式不同常用的有O 、P 、M 、H 、Y 五种机能。

6、节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路, 即进油路节流调速、回油路节流调速、旁油路节流调速三种形式节流调速回路。

7、溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力基本不变，液压系统过载时溢流。

8、空气压缩站主要由___空气压缩机______、__后冷却器_______、__储气罐________、____空气干燥器______等部分组成。

9、气缸是用于实现往复的__直线运动_______运动，输出__推力_____和____位移______。

二、判断题（）1、在液压系统中液压缸和马达都可以作为执行装置（）2、减压阀的阀口常闭，溢流阀的阀口常开。

（）3、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。

（）4、液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）5、气动三大件是气动元件及气动系统使用压缩空气质量的最后保证。

其安装次序依进气方向为减压阀、空气过滤器、油雾器。

（）6、液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

三、单选题1、液压泵能实现吸油和压油，是由于泵的（）变化。

A、动能B、压力能C、密封容积D、流动方向2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械中的液压泵是（）。

A、齿轮泵B、叶片泵C、螺杆泵D、柱塞泵3、下面哪个元件属于液压系统辅助装置（）。

A、液压泵B、液压马达C、油箱D、液压缸4、液压系统的动力元件是（）。

A、电动机B、液压泵C、液压缸D、液压阀5、为保证压缩空气的质量，气缸和气马达前必须安装（）；气动仪表或气动逻辑元件前应安装（）。

第一套判断正误题（共10题，共30分）1. 液压传动不易获得很大的力和转矩。

T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：32. 动力粘度无物理意义，但却在工程计算时经常使用。

T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：33. 通常把既无粘性又不可压缩的液体称为理想液体。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：34. 因存在泄漏，液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：35. 液压缸差动连接降低了活塞的运动速度，并且输出推力较小。

T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：06. 换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：37. 溢流阀阀芯随着压力变动而移动，常态下阀口是常闭的，进、出油口不相通。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：38. 不工作时，顺序阀的阀口是常开的，进、出油口相通。

T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：09. 湿空气是干空气和水蒸气的混合气体。

T √F ×参考答案：T；考生答案：F；试题分数：3；考生得分：010. 与液压执行元件相比，气动执行元件的运动速度快，工作压力低，适用于低输出力的场合。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：3单选题（共10题，共30分）1. （）元件将油液的压力能转换为对外做功的机械能，完成对外做功。

A 动力B 执行C 控制D 辅助参考答案：B；考生答案：B；试题分数：3；考生得分：32. 液体流动时，若液体中任一点处的（）称为恒定流动。

三、选择题（每小题1.5分，共15分）1、液压泵能实现吸油和压油，是由于泵的[c]变化。

a、动能；b、压力能；c、密封容积；d、流动方向2、用定量泵和变量马达的容积调速方式，又称为[d]调速。

a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了[c]换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。

a、压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动4、在变量泵的出口处与系统并联一溢流阀，其作用是[c]。

a、溢流；b、稳压；c、安全；d、调压。

5、液压油[d]常常是液压系统发生故障的主要原因。

a、温升过高；b、粘度太小；c、粘度太大；d、受到污染。

6、双作用叶片泵从转子__b__平衡考虑，叶片数应选__c__；单作用叶片泵的叶片数常选__d___，以使流量均匀。

(a) 轴向力、(b)径向力；(c) 偶数；(d) 奇数。

7、___a___叶片泵运转时，存在不平衡的径向力；＿b＿叶片泵运转时，不平衡径向力相抵消，受力情况较好。

(a) 单作用；(b) 双作用。

8、对于斜盘式（直轴式）轴向柱塞泵，其流量脉动程度随柱塞数增加而__b__，__c___柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度。

(a) 上升；(b) 下降。

(c) 奇数；(d) 偶数。

9、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率b其输入功率。

(a) 大于；(b) 等于；(c) 小于。

10、溢流阀在执行工作的时候，阀口是__a__的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。

(a) 常开；(b) 常闭。

e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs o m四、简答题（每小题5分，共20分）1、 图中定量泵的输出流量q 、P 为一定值，若改变泵出口处节流阀的开口大小，问活塞运动速度会不会发生变化？流过a 、b 、c 三点处的流量各是多少？答：活塞运动速度不会发生变化。

第一套判断正误题（共10题，共30分）1. 液压传动不易获得很大的力和转矩。

T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：32. 动力粘度无物理意义，但却在工程计算时经常使用。

T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：33. 通常把既无粘性又不可压缩的液体称为理想液体。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：34. 因存在泄漏，液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：35. 液压缸差动连接降低了活塞的运动速度，并且输出推力较小。

T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：06. 换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：37. 溢流阀阀芯随着压力变动而移动，常态下阀口是常闭的，进、出油口不相通。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：38. 不工作时，顺序阀的阀口是常开的，进、出油口相通。

T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：09. 湿空气是干空气和水蒸气的混合气体。

T √F ×参考答案：T；考生答案：F；试题分数：3；考生得分：010. 与液压执行元件相比，气动执行元件的运动速度快，工作压力低，适用于低输出力的场合。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：3单选题（共10题，共30分）1. （）元件将油液的压力能转换为对外做功的机械能，完成对外做功。

A 动力B 执行C 控制D 辅助参考答案：B；考生答案：B；试题分数：3；考生得分：32. 液体流动时，若液体中任一点处的（）称为恒定流动。

模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。

若Py＞Pj＞PL，减压阀阀口状态为：【D】A. 阀口处于小开口的减压工作状态B. 阀口处于完全关闭状态，不允许油流通过阀口C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D. 阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【D】A. 齿轮啮合线处的间隙B. 泵体内壁（孔）与齿顶圆之间的间隙C. 传动轴与轴承之间的间隙D. 齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【D】A. 工作压力B. 内摩擦力C. 工作腔容积变化量D. 内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【B】A.1 B. C.D. 25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【C】A. 改变工作压力B. 调节流量调节螺钉C. 调节弹簧预压缩量D. 更换刚度不同的弹簧6. 流经固定平行平板缝隙的流量与缝隙值的（A）成正比。

【】A. 一次方B. 1/2次方C. 二次方D. 三次方7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【A】A. 5MPaB. 10MPaC.15MPa D. 20MPa8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【B】A. 1MPaB. 1.5MpaC. 5MPaD.6 Mpa9. 图示系统中的溢流阀在液压系统中的作用为：【C】A. 作背压阀B. 作溢流阀C. 作安全阀D. 作卸荷阀10. 图示二通插装阀组成的方向控制阀为：【D】A. 单向阀B. 二位二通阀C. 二位三通阀D. 二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1. 解释溢流阀的压力流量特性。

大学考试试卷 ( A )课程名称: 液压与气压传动考试时间: 年月日 (第周星期 )答题说明：请仔细阅读试卷中试题，将答案按题号依次写在答题纸上。

判断题正确用“√”表示，错误用“×”表示。

一、判断题（每小题2分，共20分）1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

√2．薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

√3．双作用叶片泵的排量可调。

×4．双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。

√5．溢流阀作安全阀使用时，系统正常工作时其阀芯处于半开半关状态。

×6．双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。

×7．滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。

√8．充液增速回路利用液控单向阀充液。

√9．气动三大件是指分水滤气器、减压阀、油雾器的组合。

√10．与液压传动相比，由于气体的可压缩性大，因此气动执行机构的运动稳定性低、定位精度不高。

√二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。

A负载决定B溢流阀调定C液压泵的额定压力决定。

2．液压控制阀可分为三大类，它们是( A ).A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力C减少泄露D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔B压油腔C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载A 进油B旁路C回油6．中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵B叶片泵C柱塞泵。
