剩余电流断路器的工作原理

剩余电流保护器原理剩余电流保护器是一种用于保护电气系统和装置安全的保护装置，它主要是检测电流是否有剩余并及时切断断路器，以防止因电气泄漏引起的触电事故或器械设备等的损坏。

本文将详细介绍剩余电流保护器的工作原理及其应用领域。

1.剩余电流保护器的工作原理如图所示，剩余电流保护器的主要构成部分是保护触头、电流互感器和触发电路。

当电器设备工作时，如果设备的可接地导体与地面之间发生了电流泄漏时，电流会从可接地导体流入地面，导致电气系统出现相对独立的电流通路。

这会导致电气系统的电压降低，造成设备不能正常工作，并且会威胁人身安全。

当电器设备出现电气泄漏时，剩余电流保护器会自动检测电流，一旦发现电流与电压不相符合，则会立即产生差动电流，并将其送入电流互感器。

当互感器输出值达到设定值时，触发电路即可识别差动电流，将信号转换为电信号，然后将其中一个触点与另一个触点断开，从而迅速切断电气系统电路，保护设备以及人身安全。

此时触点会自动复位，以确保电气系统的可靠性。

在使用剩余电流保护器时，需要注意的是接线的正确性，避免接线不良导致对电气系统和电器设备的损坏。

2.剩余电流保护器的应用领域剩余电流保护器广泛应用于住宅、办公室、商店、工厂等具有电气系统的环境。

在当今工业化的时代，电气系统已成为人们生活的必需品并且广泛使用在各个领域中。

然而，在电气系统的运作中经常会出现电压异常和设备的损坏问题，这都是由于电气泄漏所引起的。

剩余电流保护器就是为了有效地避免这些问题而设计的保护措施之一。

特别是在湿度较高的区域和火灾风险较高的地方，更需要剩余电流保护器的保护，例如水泵、电动门、品牌灯和其他一些常见电气设备。

三.使用剩余电流保护器的好处使用剩余电流保护器带来多种好处。

首先，它确保了电器设备的安全，避免了电气泄漏造成的触电事故和设备损坏。

其次，它确保了电气系统的正常运作，避免了因电气异常引起的生产和工作停止，从而减少了生产和经济损失。

第三，它能保护设备的耐用性，延长电器设备的使用寿命。

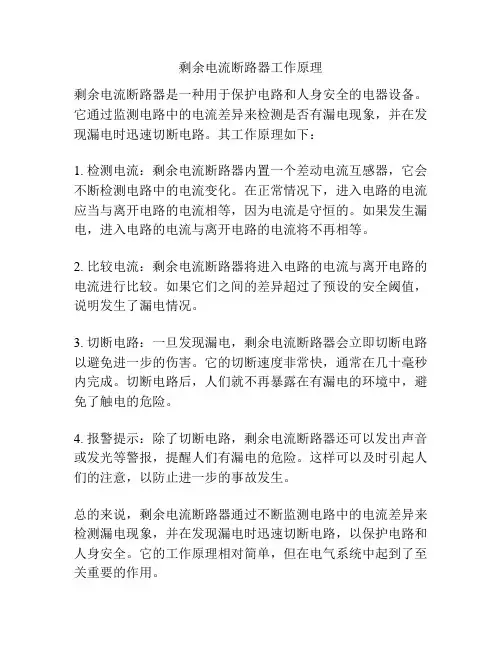

剩余电流断路器工作原理
剩余电流断路器是一种用于保护电路和人身安全的电器设备。

它通过监测电路中的电流差异来检测是否有漏电现象，并在发现漏电时迅速切断电路。

其工作原理如下：
1. 检测电流：剩余电流断路器内置一个差动电流互感器，它会不断检测电路中的电流变化。

在正常情况下，进入电路的电流应当与离开电路的电流相等，因为电流是守恒的。

如果发生漏电，进入电路的电流与离开电路的电流将不再相等。

2. 比较电流：剩余电流断路器将进入电路的电流与离开电路的电流进行比较。

如果它们之间的差异超过了预设的安全阈值，说明发生了漏电情况。

3. 切断电路：一旦发现漏电，剩余电流断路器会立即切断电路以避免进一步的伤害。

它的切断速度非常快，通常在几十毫秒内完成。

切断电路后，人们就不再暴露在有漏电的环境中，避免了触电的危险。

4. 报警提示：除了切断电路，剩余电流断路器还可以发出声音或发光等警报，提醒人们有漏电的危险。

这样可以及时引起人们的注意，以防止进一步的事故发生。

总的来说，剩余电流断路器通过不断监测电路中的电流差异来检测漏电现象，并在发现漏电时迅速切断电路，以保护电路和人身安全。

它的工作原理相对简单，但在电气系统中起到了至关重要的作用。

剩余电流动作保护装置的作⽤及⼯作原理剩余电流动作保护装置的结构原理如图1所⽰。

其结构⼀般包括W--检测元件（剩余电流互感器）、A--判别元件（剩余电流脱机器）、B--执⾏元件（机械开关电器或报警装置）、T--试验装置和E--电⼦信号放⼤器（电⼦式）等部分。

检测元件⽤来检测线路中的剩余电流，判别元件把检测剩余电流与预定值相⽐较，当剩余电流达到或超过预定值时，发出⼀个脱扣信号，使执⾏元件断开电路或驱动报警信号。

1、剩余电流保护装置的⼯作原理在正常情况下，电路中没有发⽣⼈⾝电击、设备漏电或接地故障时，剩余电流保护装置通过电流互感器⼀次侧电路的电流⽮量和等于零，即IL1+IL2+IL3+IN=0则电流IL1、IL2、IL3和IN在电流互感器中产⽣磁通的⽮量和等于零，即ΦL1+ΦL2+ΦL3+ΦN=0这样在电流互感器的⼆次线圈中没有感应电压输出，因此剩余电流保护装置保持正常供电。

当电路中发⽣⼈⾝电击、设备漏电、故障接地时，通过设备接地电阻RA有⼀个接地电流IN流过，则通过互感器电流的⽮量和不等于零，为IL1+IL2+IL3+IN≠0剩余电流互感器中产⽣磁通⽮量和也不等于零，即ΦL1+ΦL2+ΦL3+ΦN≠0互感器⼆次回路中有⼀个感应电压输出，此电压直接或通过电⼦信号放⼤器施加在脱扣线圈上，产⽣⼀个⼯作电流。

⼆次回路的感应电压输出随着故障电流的增⼤⽽增⼤，当接地故障电流达到额定值时，脱扣线圈中的电流⾜以推动脱扣机构动作，使主开关断开电路，或使报警装置发出报警信号。

剩余电流互感器⼆次回路输出信号⽐较⼩，⼀般⼩于1mVA。

要直接推动剩余电流脱扣器动作，脱扣器需要很⾼的动作灵敏度，要求其动作功耗在mVA级，这种剩余电流脱扣器⼀般采⽤释放式的电磁结构，结构复杂、⼯艺要求较⾼。

互感器⼆次回路的输出信号，也可以通过⼀个电⼦放⼤器后，施加到脱扣器上，这种情况下对脱扣器的灵敏度要求较低，可以采⽤拍合式的电磁铁或螺管电磁铁，结构简单、⼯艺要求较低。

剩余电流断路器工作原理剩余电流断路器（Residual Current Circuit Breaker，RCCB），又称人身安全电流断路器（Residual Current Device，RCD），是一种用于电气线路保护的电器装置。

它能够监测电流回路中的剩余电流，一旦检测到电流泄露，即可迅速切断电路，以保障人身安全。

剩余电流断路器的工作原理是基于电流平衡的原理。

在正常情况下，电流通过负载的线路应该达到平衡状态，即进入和离开电路的电流相等。

然而，当线路发生绝缘故障或人体接触电路时，会导致电流泄露，使得进入和离开电路的电流不平衡。

剩余电流断路器的主要组成部分包括电流互感器、差动放大器、触发器和断路器。

电流互感器的作用是将通过电路的电流转换为与之成正比的电压信号。

差动放大器则用于放大电压信号，并进行比较，以判断电流是否处于平衡状态。

当电流平衡被打破，即检测到电流泄露时，差动放大器会输出一个差异电压信号。

触发器会监测这个电压信号，并在信号达到预设阈值时触发断路器，切断电流。

剩余电流断路器还具有很多其他的特性和保护功能。

例如，它能够快速检测到微小的电流泄露，能够在几十毫秒内切断电流，从而最大限度地减少电击的风险。

同时，它还能防止过载和短路，并提供漏电保护、接地保护等功能。

对于不同的应用场景，剩余电流断路器还有不同的类型和额定动作电流。

一般而言，剩余电流断路器分为固定型和可调型两种。

固定型的额定动作电流一般为30mA、100mA、300mA等，而可调型则可以根据需要进行调节。

除了基本的功能，剩余电流断路器还可以与其他电器设备和系统结合使用，以实现更全面的电气安全保护。

例如，它可以与接地保护装置、过电流保护装置等配合使用，以提供更高的安全性。

总的来说，剩余电流断路器是一项重要的电气安全装置，它通过监测电流回路中的剩余电流，能够快速切断电路，保护人身安全。

它的工作原理是基于电流平衡的原理，通过电流互感器、差动放大器、触发器和断路器等组件的配合工作，实现对电气线路的保护。

3p剩余电流动作断路器
3P剩余电流动作断路器是一种用于保护电路和设备的电器设备。

它主要用于检测电路中的漏电流，一旦检测到漏电流超过设定值，
断路器将立即动作，切断电路，以防止漏电流对人身安全和设备造
成损害。

从技术角度来看，3P代表三极（即三相电源），这种断路器可
以用于三相电路的保护。

剩余电流动作断路器是指它可以检测到电
路中的剩余电流，也就是漏电流，一旦检测到漏电流，它会立即动作，切断电路。

这种设计可以有效地防止漏电流造成的危险。

从工作原理来看，当电路中的漏电流超过设定值时，剩余电流
动作断路器会通过内部的电流互感器检测到这一变化，然后迅速触
发断路器的触发器，使其跳闸，切断电路。

这一过程通常在几十毫
秒内完成，确保电路迅速断开，保护人员和设备的安全。

此外，剩余电流动作断路器还具有过载和短路保护功能，可以
在电路发生过载或短路时及时切断电路，防止设备损坏和火灾的发生。

总的来说，3P剩余电流动作断路器在工业和民用电气系统中起着至关重要的作用，它能够有效保护电路和设备，防止漏电流造成的危险，是一种非常重要的电器设备。

剩余电流动作断路器工作原理
剩余电流动作断路器是一种电气保护设备，用于监测和切断电路中的剩余电流，以防止人身伤害和电气设备损坏。

它的工作原理如下：
1. 检测电流：剩余电流动作断路器通过感应器或变压器将电路中的电流转换为检测信号。

感应器或变压器内部的铁芯可以感应到电流的变化。

2. 比较检测信号：感应器或变压器将电流转换为与主回路电流成比例的信号。

该信号与内部设定值进行比较。

3. 触发断路：如果检测信号超过了设定的阈值，剩余电流动作断路器将触发断开电路的动作。

断路器的电磁触头会吸引断开电路的机械传动部件，使电路中断。

同时，触发断路器的触发器也会打开，断开电源供应。

4. 中断电流：一旦电路中断，剩余电流动作断路器将停止电流通过，并保持在断开状态，直到操作员或自动重置装置将其复位。

总之，剩余电流动作断路器通过检测电路中的剩余电流和触发断开电路的动作来提供电气保护。

它的工作原理基于监测和比较电流信号，并在超过设定阈值时断开电路，以确保安全和防止电气设备损坏。

剩余电流保护断路器工作原理哎呀，小伙伴们，今天咱们聊聊一个非常实用的东西——剩余电流保护断路器。

别看它是个小小的东西，但作用可大了！它就像是我们家的守护神，时刻保护着我们的安全呢！咱们来了解一下什么是剩余电流保护断路器。

简单来说，它就是一种能够在电路出现漏电、短路等异常情况时，自动切断电源的电器设备。

它的工作原理其实很简单，就是通过检测电流的异常变化，来判断电路是否存在安全隐患，从而采取相应的措施。

那么，剩余电流保护断路器是如何检测电流异常的呢？这就要说到它的“眼睛”——热元件了。

热元件是一种能够感知电流的传感器，当电路中的电流发生变化时，热元件会产生热量，从而触发断路器的开关动作。

接下来，咱们再来聊聊剩余电流保护断路器的分类。

根据安装方式的不同，它可以分为单相、三相和工业用等多种类型。

而根据动作特性的不同，它又可以分为瞬时动作型和延时动作型两种。

瞬时动作型的剩余电流保护断路器，顾名思义，就是在发现电流异常的瞬间就会立即切断电源。

这种类型的断路器通常用于对人身安全要求较高的场所，比如家庭、学校、医院等。

而延时动作型的剩余电流保护断路器，则会在一段时间内持续监测电流，只有在这段时间内没有再次发生异常时，才会关闭电源。

这种类型的断路器通常用于对设备安全要求较高的场所，比如工厂、商场等。

好了，现在大家应该对剩余电流保护断路器有了一定的了解了吧！那么，它到底有什么作用呢？其实，它最主要的作用就是保护我们的生命财产安全。

当电路出现漏电或短路等问题时，如果不及时处理，可能会导致触电、火灾等严重后果。

而剩余电流保护断路器就可以在第一时间切断电源，避免这些危险的发生。

剩余电流保护断路器是我们家用电安全的重要保障。

所以，我们在购买和使用电器设备时，一定要注意选择带有剩余电流保护功能的断路器哦！这样才能让我们的生活更加安心、舒适！。

剩余电流动作保护电器（RCD）的一般要求1.引言剩余电流动作保护电器（Re si du al Cu rre n tD ev ic e，简称RC D），是一种用于保护电路和人身安全的重要电器设备。

本文将介绍RC D的一般要求，包括其定义、工作原理、安装要求以及注意事项。

2.定义R C D是一种能够检测电流差异，并在检测到超过设定值的剩余电流时，迅速切断电路的保护装置。

它通常由电流传感器、比较器、触发装置和断路器等组成。

3.工作原理R C D的工作原理基于基尔霍夫定律和电磁感应定律。

当电路中发生漏电或接触电流体现时，R CD能够检测到电流的不平衡，并立即切断电路。

这种保护机制有效地防止了漏电引起的电击、火灾和设备损坏。

4.安装要求为了确保RC D的正常工作并最大程度地发挥其保护作用，以下是RC D安装时应注意的要求：4.1安装位置R C D应该安装在电路的起始位置，也就是电源进线处。

这样可以确保它能够监测整个电路的剩余电流情况，并在必要时切断电路。

4.2电气连接R C D的电气连接必须符合国家和地区的电气安装规范。

接线应牢固可靠，不得存在电气短路、接触不良等问题，以确保RC D的正常运行。

4.3额定电流选择安装RC D时，需要根据电路的额定电流选择适当的R CD额定电流。

额定电流应略高于电路的额定负荷电流，这样可以在正常负荷下保证RC D的稳定工作。

4.4检测浮地电压在安装R CD之前，应当检测电源系统中是否存在浮地电压。

浮地电压可能导致RC D误动或无法正常工作，因此必须进行检测并采取相应的措施。

5.注意事项在使用和维护RC D时，还需要注意以下事项：5.1定期测试为了保证RC D的可靠性，应定期进行测试，以确认其功能是否正常。

定期测试应按照制造商提供的说明进行，通常是每1至3个月进行一次。

5.2防止误动需要注意在使用过程中避免R C D的误动。

误动可能导致电路意外切断，影响正常用电，因此避免将大功率电器、电动工具等直接连接到R CD上。

剩余电流断路器说明书剩余电流断路器（Residual Current Circuit Breaker，RCCB）是一种用于电气系统中的保护装置，用于检测和保护电路中的人身安全。

它能够及时检测到漏电现象并切断电路，减少因人体触电而引起的意外事故。

剩余电流断路器工作原理基于电流平衡原理，它通过与电路中的导体连接，并测量从供电线到负载之间的电流是否存在差异。

当负载中发生漏电事件时，即电流通过其他途径绕过到地线上，剩余电流断路器能够检测到这种差异，并迅速切断电路来消除危险。

剩余电流断路器的主要特点是敏感度高、动作速度快、可靠性高。

在正常工作状态下，它能够提供足够的电流来满足电路的需要，但一旦超过了额定的漏电动作电流，断路器会立即切断电路。

根据国家标准的要求，剩余电流断路器的额定漏电动作电流通常为30mA、100mA、300mA等不同档位，以满足不同场所的需求。

剩余电流断路器的具体结构包括电流互感器、切断装置和释放装置等。

电流互感器是用来检测电路中的剩余电流，它能够将电流信号转换为电压信号，并传递给切断装置。

切断装置是用来控制电路的开关状态，一旦检测到漏电现象，它会迅速切断电路，保护人身安全。

释放装置则是用来监测和调节剩余电流断路器的工作状态，一旦发生故障，它会自动切断电路，以确保设备的可靠性。

1.在安装和使用剩余电流断路器之前，需要确保电路的接线正确，避免导线接错或接触不良的情况。

2.定期检查剩余电流断路器的工作状态和电流互感器的灵敏度，确保其正常工作。

3.定期进行漏电保护装置的测试，检测其是否能够及时切断电路并保证人身安全。

4.严禁在剩余电流断路器维修或更换时带电操作，以免发生触电事故。

5.遵守使用剩余电流断路器的相关规章制度，确保电力设备安全可靠。

总之，剩余电流断路器是一种重要的防护设备，能够在电路发生漏电时迅速切断电路，保护人们的生命财产安全。

在日常使用中，我们需要正确安装和操作剩余电流断路器，并定期进行维护和测试，以确保其可靠性和工作效果。

剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。

它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。

本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。

一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。

当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。

剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。

剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。

其中，漏电检测单元主要包括差动变压器和检测开关。

差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。

当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。

检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。

二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。

2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。

3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。

4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。

三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。

2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。

剩余电流保护断路器工作原理1. 什么是剩余电流保护断路器？嘿，大家好！今天我们来聊聊剩余电流保护断路器，这名字听起来复杂，但其实它是咱们日常生活中非常重要的小家伙。

简单来说，它就像是电路中的一个“安全员”，时刻在保护我们的安全，尤其是在用电高峰期。

想象一下，你在家里安安静静地看电视，忽然停电了，这个时候，可能就是这个保护断路器在发挥作用了。

1.1 保护作用这个家伙的主要任务是防止漏电，也就是保护我们免受电击的危险。

想象一下，如果有电流不小心“跑偏”了，比如说经过了一个潮湿的地方，或者说不小心碰到了一个金属物体，结果电流就有可能流到地面，哎呀，那可真是个大麻烦！而剩余电流保护断路器就会像英雄一样，立刻切断电流，保护我们的安全，真是太贴心了！1.2 工作原理那么，它是怎么工作的呢？其实很简单。

它内部有一个小小的“心脏”，叫做“差动变压器”，这个小家伙会一直监测电流的流向。

正常情况下，进出电流是一样的，但如果出现漏电的情况，比如电流多了或少了，哎呀，立刻就会引起它的警觉。

只要检测到这种不对劲，它就会快速切断电源，真的是个聪明的家伙，简直让人刮目相看！2. 为何选择剩余电流保护断路器？2.1 安全性说到选择剩余电流保护断路器，首先想到的就是安全性。

你说在家里，电器那么多，万一出点什么岔子，那可不是闹着玩的。

这个保护器就像是你家的“电警察”，随时待命，确保电流安全，避免那些不可预测的意外发生。

它的存在让我们用电的时候可以更加安心，心里踏实多了，真是“放心大了”的感觉！2.2 经济性说到经济性，很多朋友可能会问，这玩意儿贵不贵呀？其实啊，从长远来看，装上一个剩余电流保护断路器，省下的可不止是几块钱。

想象一下，如果真的发生了漏电事故，损失可不是小数目。

而且，避免了电击事故，也省去了医药费和精神损失费，真的是一箭双雕，划算得不得了！3. 使用注意事项当然，咱们在享受剩余电流保护断路器带来的安全感的同时，也得注意一些使用事项。

剩余电流动作保护器使用指南引言：剩余电流动作保护器（Residual Current Device，简称RCD）是一种用于保护电气设备和人身安全的重要电气设备。

它能够检测并断开电路中的剩余电流，防止电击事故的发生。

本文将介绍剩余电流动作保护器的基本原理、工作方式和正确使用方法。

一、剩余电流动作保护器的基本原理剩余电流动作保护器的工作原理是基于基准电流与进入保护器的电流之差来实现的。

当电流进入到保护器时，保护器会与进入电流进行比较，如果两者之差超过了设定的动作值（通常为30mA），则保护器会迅速切断电路，以保护用户的安全。

二、剩余电流动作保护器的工作方式1. 安装位置剩余电流动作保护器应该安装在电气系统的起始位置，通常是主断路器的下方，以便保护整个电路。

如果需要保护某个特定的分支电路，可以将保护器直接插入该分支电路的插座中。

2. 动作时间和动作灵敏度剩余电流动作保护器的动作时间是指保护器在检测到剩余电流时，切断电路的时间。

一般来说，动作时间应该在0.1秒以内，以确保及时切断电路，减少事故发生的可能性。

动作灵敏度是指保护器能够检测到的最小剩余电流值，通常为30mA。

3. 定期检测为了确保剩余电流动作保护器的正常工作，用户应定期进行测试。

测试时可以使用保护器上的测试按钮，触发保护器的动作，以验证其是否正常工作。

一般建议每个月进行一次测试。

三、剩余电流动作保护器的正确使用方法1. 购买合格的产品在购买剩余电流动作保护器时，用户应选择符合国家标准的产品，并检查产品上是否有合格证明标志。

购买时应注意产品的额定电流和动作灵敏度是否符合自身的需求。

2. 正确安装剩余电流动作保护器的安装应由专业电工进行，确保安装正确并符合相关安全标准。

在安装过程中，应断开电源，避免触电风险。

安装后应对保护器进行测试，确保其正常工作。

3. 定期检测如前所述，用户应定期检测剩余电流动作保护器的工作状态。

除了使用测试按钮进行测试，还可以借助专业的测试设备进行更详细的检测，以确保保护器在发生故障时能及时切断电路。

剩余电流动作保护器原理剩余电流动作保护器是电气保护设备中的一种，主要用于对电路中的漏电情况进行保护和控制。

其工作原理是依靠测量电路的总电流和零线电流之间的差值来判断是否存在漏电情况，并通过开关断路器来切断电路以保护人身安全和设备运行。

1. 剩余电流及漏电的概念剩余电流是指电路中通过负荷和绕组的总电流与零线电流之间的差值，通常用I△表示，其值等于总电流值与零线电流值之差。

在理想的电路中，总电流等于零线电流，I△为零。

但是在实际应用中，由于电路中存在的漏电现象，总电流与零线电流不一致，造成了剩余电流的产生。

漏电是指电路中由于绝缘损坏或其他原因导致电流泄漏到地面或其他接地容器中的现象。

漏电会导致电路的不稳定和设备的损坏，并对人身安全造成威胁。

我们需要通过剩余电流动作保护器来对电路中的漏电进行保护和控制。

2. 剩余电流动作保护器的工作原理剩余电流动作保护器主要由电流互感器、比例放大器、比较器和继电器等组成。

其工作过程如下：（1）电路连接：将剩余电流动作保护器与电路连接，其中电流互感器连接到电路的总电流端，另一端连接到剩余电流动作保护器的输入端；剩余电流动作保护器的输出端连接到断路器的触发线路。

（2）电流测量和放大：电流互感器将总电流和零线电流的变化转换为剩余电流信号，然后通过比例放大器进行放大，输出到比较器中。

（3）电流比较：比较器将放大后的信号与设定值进行比较，如果检测到剩余电流值超出设定值，则触发继电器，将信号传递给断路器。

（4）断路器动作：断路器在接收到信号后立即切断电路，保护人身安全和设备运行。

3. 剩余电流动作保护器的分类剩余电流动作保护器根据其应用的场合和特点可以分为不同的类型。

常见的剩余电流动作保护器包括以下几类：（1）依据应用场合：主要有家用型、工业型和船用型等不同应用场合的剩余电流动作保护器。

（2）依据材质：可以分为铝壳和塑料壳两种材质的剩余电流动作保护器。

（3）依据额定电流：依据额定电流的不同，可分为32A、63A、125A和250A等不同额定电流的剩余电流动作保护器。

三相四线剩余电流断路器工作原理The working principle of residual current circuit breakers (RCCBs) for three-phase four-wire systems is a crucial topic for electrical engineers and technicians. 三相四线剩余电流断路器的工作原理对于电气工程师和技术人员来说是一个关键的话题。

Understanding how these devices operate is essential for ensuring the safety and reliability of electrical installations. 理解这些设备的工作原理对于确保电气安装的安全性和可靠性至关重要。

Residual current circuit breakers are designed to protect against electric shock and prevent electrical fires, making them an integral part of modern electrical systems. 剩余电流断路器设计用于防止电击和防止电火灾，使其成为现代电气系统的重要组成部分。

At its core, an RCCB works by constantly monitoring the balance of current flowing in the live and neutral conductors. 在其核心，RCCB通过不断监视在活线和中性导体中流动的电流平衡来运作。

When the device detects a residual current, which is the difference between the current flowing in the live and neutral conductors, it trips the circuit to disconnect the power supply and prevent the risk of electric shock. 当设备检测到剩余电流（即在活线和中性线中流动的电流差异）时，它会跳闸切断电源，并防止电击风险。

电子式剩余电流断路器和电磁式剩余电流断路器对比分析简版首先，从工作原理来看，电磁式剩余电流断路器是通过电磁铁和触发机构来实现电路的断开，当电流超过设定值时，触发机构会使电磁铁动作并迅速切断电路。

而电子式剩余电流断路器则是通过电子元器件实现的，通过对电流进行检测和处理，当电流超过设定值时，控制电子开关迅速切断电路。

在灵敏度方面，电子式剩余电流断路器要比电磁式剩余电流断路器更加灵敏。

电子元器件在检测电流时更加精确，并能够实现微小电流的检测和处理。

而电磁式断路器需要通过触发机构的力量来断开电路，相对较大的电流才能触发。

另外，从响应速度来看，电磁式剩余电流断路器的断开速度会稍微快于电子式剩余电流断路器。

电磁式断路器通过机械作用来实现电路断开，响应速度较快。

而电子式断路器则需要经过一系列的电子元器件的处理，响应速度相对较慢。

在稳定性方面，电磁式剩余电流断路器在恶劣的环境下更加稳定可靠。

电子元器件对温度、湿度等环境因素较为敏感，易受干扰。

而电磁式断路器则不受环境因素的影响，并能够稳定地工作。

从体积和重量来看，电子式剩余电流断路器明显比电磁式剩余电流断路器更加小巧轻便。

由于电子元器件的尺寸小，可以集成在一块小型电路板上，从而实现较小的体积和重量。

而电磁式剩余电流断路器的结构较为庞大，占用空间较大。

此外，由于电子式剩余电流断路器可实现精确的电流测量和处理，因此具有更高的智能化程度。

可以实现自动判断故障类型、自动复位等功能，提高了保护电路安全的效率和可靠性。

综上所述，电子式剩余电流断路器和电磁式剩余电流断路器各有优劣。

电子式断路器具有更高的灵敏度和智能化程度，体积小巧、重量轻；而电磁式断路器则具有更快的响应速度和更高的稳定性。

在选择使用时，需要根据具体的需求和使用环境来进行考虑。

剩余电流动作保护器工作原理
剩余电流动作保护器是一种用于检测和保护电路中的人身安全的电气装置。

它的工作原理基于电流平衡的概念。

在正常情况下，电路中的电流会在各个支路中平衡分配。

然而，当电路出现故障导致电流偏离到其他路径上时，剩余电流动作保护器就会发挥作用。

剩余电流动作保护器内部包含一个差动电流变压器和一个触发器。

差动电流变压器会将电路中的总电流分成两个部分，一部分流向负载，另一部分则流回电源。

这两部分电流在理想情况下应该相等。

如果存在任何故障，例如人体接触带电部分或线路出现漏电，电流就会从电源流入人体或泄漏到地。

这将导致负载和电源之间的电流不再平衡。

触发器是剩余电流动作保护器的核心部分，它会监测通过差动电流变压器的两个电流，并比较它们的大小。

如果存在电流不平衡，触发器就会产生一个信号，触发断路器将电路切断，以避免人身伤害或电路故障。

剩余电流动作保护器的灵敏度可以通过调节触发器的设定值来控制。

一般来说，设定值越小，保护器对电路中的微弱故障响应越敏感。

总之，剩余电流动作保护器的工作原理是通过监测电路中的电
流平衡情况，当检测到电流不平衡时触发断路器，以保护人身安全和电路正常运行。
