断裂韧性实验报告

实验五断裂韧性K测试试验IC一、试样的材料、热处理工艺及该种钢材的σ和K的参考值CyⅠ本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h；②缺口加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导角，保留尖角。

样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：-3/2。

m ψ=34%，K=42MN·，σ=σ=1650MPa，σ=1850MPaδ=9%，CyⅠ0.2b5二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度K试验方法》中规定了两种测CⅠ试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。

这两种试样的裂纹扩展方式都是Ⅰ型的。

本实验采用标准三点弯曲试样（代号SE（B））。

试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度B必须满足下式：2 y)/σB≧2.5(K CⅠ2 σy)≧a2.5(K/CⅠ2 σy)W-a）≧2.5(K/（CⅠ式中：σ—屈服强度σ或σ。

y0.2s因此，在确定试样尺寸时，要预先估计所测材料的K和σ值，再根据上式确定试样yCⅠ的最小厚度B。

若材料的K值无法估计，则可根据σ/E的值来确定B的大小，然后再确yCⅠ定试样的其他尺寸。

试样可从机件实物上切去，或锻、铸试样毛坯。

在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。

试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。

试样上的缺口一般在钼丝电切割机床上进行切割。

为了使引发的裂纹平直，缺口应尽可能地尖锐。

开好缺口的试样，在高频疲劳试验机上预制裂纹。

疲劳裂纹长度应不小于2.5%W，且不小于1.5mm。

a/W值应控制在0.45~0.55范围内。

本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm，厚B=10.20mm总长100.03mm。

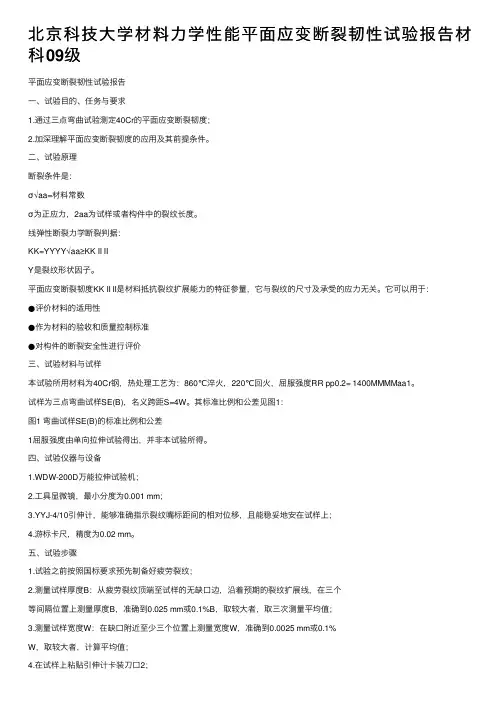

北京科技⼤学材料⼒学性能平⾯应变断裂韧性试验报告材科09级平⾯应变断裂韧性试验报告⼀、试验⽬的、任务与要求1.通过三点弯曲试验测定40Cr的平⾯应变断裂韧度；2.加深理解平⾯应变断裂韧度的应⽤及其前提条件。

⼆、试验原理断裂条件是：σ√aa=材料常数σ为正应⼒，2aa为试样或者构件中的裂纹长度。

线弹性断裂⼒学断裂判据：KK=YYYY√aa≥KK II IIY是裂纹形状因⼦。

平⾯应变断裂韧度KK II II是材料抵抗裂纹扩展能⼒的特征参量，它与裂纹的尺⼨及承受的应⼒⽆关。

它可以⽤于：●评价材料的适⽤性●作为材料的验收和质量控制标准●对构件的断裂安全性进⾏评价三、试验材料与试样本试验所⽤材料为40Cr钢，热处理⼯艺为：860℃淬⽕，220℃回⽕，屈服强度RR pp0.2= 1400MMMMaa1。

试样为三点弯曲试样SE(B)，名义跨距S=4W。

其标准⽐例和公差见图1：图1 弯曲试样SE(B)的标准⽐例和公差1屈服强度由单向拉伸试验得出，并⾮本试验所得。

四、试验仪器与设备1.WDW-200D万能拉伸试验机；2.⼯具显微镜，最⼩分度为0.001 mm；3.YYJ-4/10引伸计，能够准确指⽰裂纹嘴标距间的相对位移，且能稳妥地安在试样上；4.游标卡尺，精度为0.02 mm。

五、试验步骤1.试验之前按照国标要求预先制备好疲劳裂纹；2.测量试样厚度B：从疲劳裂纹顶端⾄试样的⽆缺⼝边，沿着预期的裂纹扩展线，在三个等间隔位置上测量厚度B，准确到0.025 mm或0.1%B，取较⼤者，取三次测量平均值；3.测量试样宽度W：在缺⼝附近⾄少三个位置上测量宽度W，准确到0.0025 mm或0.1%W，取较⼤者，计算平均值；4.在试样上粘贴引伸计卡装⼑⼝2；5.在试样上装载引伸计后，将试样装于试验机上，不断调整试样位置，使其处于载样台的正中，裂纹扩展⾯与加载压头要处于⼀个平⾯上，避免⼆者错位或形成明显不为0的夹⾓。

然后设置加载速率为0.3mm/min进⾏加载；6.试样断裂后，测量裂纹长度aa：在B/4、B/2、3B/4的位置上测量裂纹长度aa2、aa3、aa4，同时测量aa1与aa5。

实验一系列冲击实验一、实验目的：1.学习低温温度下金属冲击韧性测定的操作方法；2.测定温度对金属材料冲击韧性的影响，掌握确定金属材料的脆性转化温度T k的方法。

二、实验原理：本实验按冲击试验的最新国家标准GB/T229-1994进行。

用规定高度的摆锤对处于简支粱状态的缺口试样进行一次性打击，可测量试样折断时的冲击吸收功A k。

（A k除以试样缺口处截面积得冲击韧性值a k）。

为了表明材料低温脆性倾向大小，常用方法就是测定材料的“韧脆转化温度”。

一般使用标准夏比Ｖ型缺口冲击试样测定。

根据不同温度下的冲击试验结果，以冲击吸收功或脆性断面率为纵坐标，以试验温度为横坐标绘制曲线见图1。

韧脆转变温度确定方法：a. 冲击吸收功－温度曲线上平台与下平台区间规定百分数（n）所对应的温度，用ETT n表示。

如冲击吸收功上平台与下平台区间50%所对应的温度记为ETT50（℃）。

b. 脆性断面率－温度曲线中规定脆性断面率（n）所对应的温度，用FTT n 表示。

如脆性断面率为50%所对应的温度记为FTT50（℃）。

用不同方法测定的韧脆转变温度不能相互比较。

三、在不同温度下作冲击试验，可以得出典型的A k-T曲线和脆性断面率曲线（见图1）。

冲击吸收功曲线可近似的分为三部分：（1）温度较低，冲击值变化不大，平行横坐标的低A k值部分，称下平台，对应断口为脆性的结晶状；（2）温度较高，高冲击值部分，称为上平台，对应断口为韧性的纤维状；（3）中间部分A k值在上下平台的范围内，变化较大，且分散，对应断口为混合状（结晶状+纤维状断口）。

脆性断面率曲线与上述曲线相反，（1）温度较低，断面率高的部分，断口为脆性的结晶状；（2）温度较高，断面率低的部分，断口为韧性的纤维状；（3）中间部分在室温以下温度范围内，断口为混合状（结晶状+纤维状断口）。

根据图1的两条曲线，可以定出冲击吸收功上平台与下平台区间50%的韧脆转变温度ETT50（℃）和脆性断面率为50%的韧脆转变温度FTT50（℃）。

实验报告六千分尺一把；试样示意图：图一：弯曲和紧凑拉伸试样04 28329.852 28329.852数据处理及有效性判定： 一、 20#钢退火态 1：402号试样厚度B （mm ）=12.00mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm ；a=2.751mm ；P Q =14500 N 当S/W ＝4时，=0.866计算K Q=837.13根据Q K 有效性的判据：（1）P max P Q=1.346>1.10；（2）2.5 (KQ σy)^2=12.80>12.00402号试样的断裂韧性实验是无效的，需加厚试样尺寸再进行实验。

2：404号试样厚度B （mm ）=12.00mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm a=3.536mm ；P Q =10500N 当S/W ＝4时，=0.988计算K Q=691.6根据Q K 有效性的判据：（1）P max P Q=1.3000>1.100（2）2.5 (K Q σy)^2=8.73<12.00404样的断裂韧性实验是无效的，需加厚试样尺寸再进行实验。

二、40Cr800℃+100℃回火试样 1：01号试样厚度B （mm ）=12.50mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm a=4.026mm ；P Q =21678.081 当S/W ＝4时，=1.052计算K Q=1459.51根据Q K 有效性的判据：（1）P max P Q=1.000<1.110（2）2.5 (K Q σy)^2=3.476<12.5001号试样断裂韧性实验有效。

2：04号试样厚度B （mm ）=12.50mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm a=5.243mm ；P Q 28329.852N 。

当S/W ＝4时，=1.907计算K Q=3571.83根据Q K 有效性的判据：（1）P max P Q=1<1.10（2）2.5 (KQ σy)^2=8.504<12.50 04试样断裂韧性实验有效。

断裂韧性尝试真验报告之阳早格格创做随着断裂力教的死少，相继提出了资料的IC K 、()阻力曲线J J R 、)(阻力曲线CTOD R δ等一些新的力教本能指标，补充了惯例考查要领的缺累，为工程应用提供了稳当的断裂判据战安排依据.底下介绍下那几种要领的尝试本理及考查要领.1、三种断裂韧性参数的尝试要领简介1. 1 仄里应变断裂韧度IC K 的尝试对付于线弹性或者小范畴的I 型裂纹试样，裂纹尖端附近的应力应变状态真足由应力强度果子I K 所决断.I K 是中载荷P ，裂纹少度a 及试样几许形状的函数.正在仄里应变状态下，当P 战a 的某一推拢使I K =IC K ，裂纹开初得稳扩展.I K 的临界值IC K 是一资料常数，称为仄里应变断裂韧度.尝试IC K 坚持裂纹少度a 为定值，而令载荷渐渐减少使裂纹达到临界状态，将此时的C P 、a 代进所用试样的I K 表白式即可供得IC K .IC K 的考查步调普遍包罗：（1） 试样的采用战准备（包罗试样典型采用、试样尺寸决定、试样圆背采用、试样加工及疲倦预制裂纹等）；（2） 断裂考查；（3） 考查截止的处理（包罗裂纹少度a 的丈量、条件临界荷载Q P 的决定、真验尝试值Q K 的预计及Q K 灵验性的推断）.1. 2 延性断裂韧度R J 的尝试J 积分延性断裂韧度是弹塑性裂纹试样受I 型载荷时，裂纹端面附近天区应力应变场强度力教参量J 积分的某些特性值.尝试J 积分的根据是J 积分与形变功之间的闭系： a B U J ∂∂-= （1-1）其中U 为中界对付试样所做形变功，包罗弹性功战塑性功二部分，a 为裂纹少度，B 为试样薄度.J 积分尝试有单试样法战多考查法之分，其中多试样法又分为柔度标定法战阻力直线法.但是无论是单试样法仍旧多试样柔度标定法，皆须先决定开裂面，而艰易正正在于此.果此，尔国GB2038-80尺度中确定采与画制R J 阻力直线去决定金属资料的延性断裂韧度.那是一种多试样法，其便宜是无须判决开裂面，且能达到较下的考查粗度.那种要领能共时得到几个J 积分值，谦脚工程本量的分歧需要.所谓R J 阻力直线，是指相映于某一裂纹真正在扩展量的J 积分值与该真正在裂纹扩展量的闭系直线.尺度确定测定一条R J 阻力直线起码需要5个灵验考查面，故普遍要58件试样.把按确定加工并预制裂纹的试样加载，记录∆-P 直线，并适合掌握停机面以使各试样爆收分歧的裂纹扩展量（但是最大扩展量不超出0.5mm ）.尝试各试样裂纹扩展量a ∆，预计相映的J 积分，对付考查数据做返回处理得到R J 直线.RJ阻力直线的位子下矮战斜率大小代表了资料对付于开裂战亚临界扩展的抗力强强.R J 阻力直线法尝试步调普遍包罗：（1） 试样准备①试样尺寸的采用准则：1）仄里应变条件：尺度确定)/(05.0s J B σα≥ （1-2）其中2）J 积分灵验性条件普遍05.0J J R ≥,当阻挡易预计a W -时，可用4.1)/(≥-a W B 供出 )(a W -的预计值②疲倦预制裂纹 ：为了包管得到尖端而笔直的裂纹，共时思量到J 积分考查对付象大多是中、矮强度资料，所使用的疲倦载荷不克不迭超出试样伸服载荷，免得爆收挠直塑性变形.（2） 断裂真验加载断裂考查可正在百般一般资料考查机上举止.试样的拆卡办法与三面蜿蜒试样蜿蜒试样尝试K时相似.正式加载前，先用矮于开裂IC载荷之值预加载二次，以使各拆卡位子交触良佳.而后按一定速度正式加载，共时记录∆-P直线.正在爆收预约裂纹扩展量a∆之后卸载停机，与下试样，用适合的要领，如氧化着色法，二次疲倦等使裂端扩展前缘留印后压断.注意二次疲倦时不得P超出极限载荷L P，免得裂端形maxf貌爆收偶变.（3）考查截止处理（包罗裂纹少度a的丈量、裂纹扩展量a∆的丈量、J值预计及R J直线的画制战J积分特性值的决定等）.R1.3． CTOD的尝试尔国国家尺度GB2358-94包罗单试样法战CTOD阻力直线法.单试样法是参照英国尺度教会DD-19所确定的要领去测定CTOD（简称δ），所测截止为开裂面的裂端弛开位移.而δ阻力直线与R J阻力直线要领类R似.所谓δ阻力直线是指相映于某一裂纹扩展量的δ值与裂纹扩展量a∆R的闭系直线，它不但能提供开裂抗力δ，而且能共时得到几个COD特i性值，以谦脚分歧条件的需要.δ直线自己也形貌了资料开裂后裂纹扩R展阻力的变更顺序，那正在评比资料战工艺品量及仄安分解圆里有着要害意思.共时，供做δ直线不妨省去决定开裂面的步调，那是Rδ直线R法劣良的圆里.通过考查直交准确天测得裂纹尖端弛开位移(CTOD)值非常艰易,且其定义还不统一.考查中,普遍采与三面蜿蜒试样的变形几许闭系,由裂纹嘴弛开位移去换算并供得CTOD 值δ.以三面蜿蜒为例,拜睹图1.1图1.1 COTD 考查本理图图中W 为三面蜿蜒试样的宽度,0a 为裂纹少度(包罗线切割的战预制疲倦裂纹少度),(W-0a )为韧戴宽度,刀心被用去拆置夹式电子引伸计,Z 为刀心薄度.p V 为裂纹嘴弛开位移塑性部分.本裂纹尖端处弛开位移的塑性部分记为p δ.假设正在塑性变形历程中,裂纹表面绕O 面做刚刚体转化.p r 称为转化果子,指正在试样塑性变形时转化核心到本裂纹尖端的距离与韧戴宽度((W-0a )的比值.假设三角形'OBB ∆与三角形'OFF ∆相似(塑性三角形假道),则：00P0()()p p p r W a a z V r W a δ-++=- (1-1) 即有：0P 00()()p p p r W a V r W a a z δ-=-++ (1-2)弹塑性情况下,δ可由弹性的e δ战塑性的p δ二部分组成,即:p e δδδ=+ (1-3)弹性部分e δ为对付应于载荷max P 的裂纹尖端弹性弛开位移,正在仄里应变情况下，对付三面蜿蜒试样,有：12PS I K BW = (1-4)则本裂纹尖端弛开位移δ为:2202I I P 00()(1-)2()p e p s p r W a K K V E r W a a zμδδδσ-=+=+-++ (1-5) 尝试COD 的尺度试样是三面蜿蜒试样，其形状共IC K 试样.多试样法所用试样个数共样为58个，考查历程中使各个试样加载到分歧裂纹扩展量a ∆后停机，测出停机时的荷载P 与位移P V ，代进公式（1-6）2202I I P 00()(1-)2()p s p r W a K K V E r W a a zμδσ-=+-++(1-6) 共样对付于三面蜿蜒试样,BS7448系列典型提议与p r =0.4,典型GB/T2358—1994提议与p r =0.44,典型JB/T4291—1999提议与介p r =0.45,而国家尺度迩去建正为p r =0.40共国际尺度及英国系列尺度一般.本报告按国家尺度GB2358-94确定p r 4.以上各式中:P 为载荷;S 为试样跨距;B 为试样薄度;S 为跨距;E 为资料的弹性模量;s σ为资料的伸服强度;μ为资料的泊紧比;p r 称为转化果子,p V 为裂纹嘴弛开位移塑性部分.由此，可得该试样停机时的δ，那个δ便是对付该当裂纹扩展量a ∆时的裂纹扩展阻力，记为R δ.对付每个试样不妨得到一对付（R δ，a ∆），58个试样可描画一条R δa ∆直线，此直线即为R δ直线. R δ直线尝试的普遍步调（与R J 阻力直线尝试类似）为：（1） 试样制备（包罗试样尺寸、疲倦预制裂纹）；（2） 断裂真验（记录P V 直线）；（3）考查截止处理（包罗数据处理战预计特性值等）.R2、仄里应变断裂韧度COD的尝试2.1 试样的采用与准备(1) 试样典型典型推荐采与三面蜿蜒试样睹图.试样典型的采用准则是根据资料根源、加工条件、考查设备以及考查手段的概括思量.图2.1 直3面蜿蜒(2) 试样尺寸尺度确定了三种尺度试样，并提议尽管采与薄度与本量构件相共的所谓齐薄试样，以使试样裂端与本量构件处于相共的拘束条件.那三种试样的主要尺寸闭系为：其中W为下度，B为薄度，a为裂纹少度，包罗机加工切心战疲倦裂纹少度之战，S为跨距.前二种试样用于工程结构仄安评比考查，第三种试样用于对付资料战工艺品量举止相对付评比考查.(3) 试样圆背采用金属资料普遍皆具备明隐的宏瞅各背同性，那是百般加工制制历程给资料里里化教身分、隐微构制的分集所戴去的目标性的截止.试样圆背采用应视考查手段战央供而定，比圆要评估本量工件的IC K ，便要模仿本量工件的加载及缝隙扩展目标.(4) 试样加工试样加工时，应特天注意使末尾磨削条痕目标笔直于裂纹扩展目标，起码不要使二者仄止.磨削之后便要开切心，暂时一致采与钼丝线切割.(5) 疲倦预制裂纹预制裂纹皆正在疲倦考查机上完毕.要预防裂纹尖端果荷载过下爆收较大的塑性区.对付于三面蜿蜒试样，应使裂纹总少度(0.450.55)a W ≈，其中疲倦裂纹的少度起码有1.5mm.疲倦激励裂纹时采与的最大疲倦载荷max P 应不大于f P .对付于三面直试样 200.5/f Y P Bb S σ=y σ—伸服应力(伸服面s σa,或者伸服强度0.2σ).MPa ；b σ—抗推强度，MPa;Y σ—灵验伸服强度，()/2Y y b σσσ=+,MPa ;2.2. 断裂考查步调考查普遍正在万能资料考查机上举止.以三面蜿蜒试样为例，试样拆置如图2所示.图 三面蜿蜒考查拆置示企图1—考查机上横梁；2—支座；3—试样；4—载荷传感器；5—夹式引伸计；6—动背应变仪；7—X—Y函数记录仪.图夹式引伸计构制及拆置1－试样 2－刀心 3－引伸计把测佳尺寸（B W和）的试样按确定小心拆夹坚韧.正在加载历程中，夹式引伸计战测力计得到的讯号通过搁大后输进X Y-记录仪，描画着力—弛开位移直线（P V-直线）.该当注意的有以下几面：（1）夹式引伸仪普遍皆该当根据尺度推荐要领自止制备；（2）夹式引伸仪战测力计应定期校核战标定，以包管考查截止的稳当性；（3）加载速度应包管应力强度果子的删少速率正在每分钟删少31至1553/2Bmm s；MN m范畴内，相称于0.2//（4）支座的轴辊要略能移动免得爆收过大的横背摩揩阻力做用考查截止；（5）央供断心与试样少度搁线基础笔直，偏偏好不克不迭大于010；（6）应瞅察战记录断心宏瞅形貌，剪切唇宽度与仄断心的百分比率.2.3 考查截止处理(1) 裂纹少度a的丈量按图所示沿着疲倦裂纹前缘战标记表记标帜出的裂纹稳态扩展区的前缘，正在其隔断的9面上丈量裂纹尺寸.(i=1,2,3,......9 )丈量仪器的粗度不矮于0.02 mm,按下式预计裂纹少度:图2.4 缝隙丈量示企图注：(0.01)/8N B B W =-(2)决定δ正在三面蜿蜒加载考查所得到的P —V 直线，大概有图中的几种情形图P V -直线正在图2.4(a)战(b)的情况下，与坚性得稳断裂面或者突进面所对付应的载荷c P 与位移pc V 预计c δ.如果做废爆收正在线性段附近，可按GB 4161丈量Ic K .正在图(e)的情况下，与最大载荷面或者最大载荷仄台开初面所对付应的载荷m P 与位移mp V 预计m δ.正在图2.4（c)战(d)的情况下，与坚性得稳断裂面或者突进面所对付应的载荷u P 与位移up V ，预计u δ，如果突进面是由于疲倦裂纹前缘的坚性得稳扩展受阻引起的，则应试虑被测资料的特性.考查后的断心考验，如最大突进裂纹扩展量已超出0. 040b ，可按下列步调估汁“小突进”旗号值.1）通过最大载荷面做BC 线仄止于OA 线.2）做BD 线仄止于载荷轴.3）位于0. 95BD 处做标记表记标帜E 4）做CEF 线5)相映于载荷位移的突进处做标记表记标帜G.6)当G 面位于角BCF 以中时，与载荷c P 或者u P 战位移c V 或者u V .预计c δ或者u δ，比圆图(a).7)当G 面位于角BC(b).图2.5 突进面示企图正在图2.4(a)(b)战(d)的情况下，不克不迭直交测定i δ值，若需要iδ值，可根据阻力直线去决定.R δ的预计要领—赢得需要的丈量数据后，采与下列公式预计本初裂纹尖端部位的弛开位移:式中:μ——对付普遍钢材与0. 3；E ——对付普遍钢材与52.0610MPa ⨯p r ——塑性转化果子，0.4(1)p r α=+.三面蜿蜒试样的0.1α=，即0.44p r =. 直3面蜿蜒试样:00.45/0.55a W ≤≤当S=4W时，直3面蜿蜒试样的Y值睹GB2358-94表1.3、三面蜿蜒考查测COD3.1 考查手段流利掌握测仄里应变断裂韧性的要领及步调.利用预制佳疲倦裂纹的试样测定金属资料的仄里应变断裂韧性. 3.2 考查设备考查设备包罗万能资料考查机及数据支集系统、夹式引伸计、游标卡尺等.3.3 考查试样的创制本次考查的试样为金属试样.金属试样由力教真验室提供，金属采与钼丝线切割预制疲倦缝隙.金属试样的中瞅大概如图所示：试样示企图3.4 考查历程（1）考查前先荡涤裂纹嘴二侧，用胶将刀心粘到试样上；（2）考查前用游标卡尺正在裂纹前缘韧戴部分丈量试件薄度B三次，丈量粗度到0.1%B或者0.025mm，与较大的二个预计仄衡值.正在切心附近丈量试样宽度三次，丈量粗度透彻到0.1%Ｗ或者0.025mm，与较大的二个预计仄衡值；（3）拆置三面蜿蜒考查支座，使加载线通过跨距S 的中面，偏偏好正在1%S ，而且试样与支启辊的轴线应成直角，偏偏好正在±2º以内； （4）将位移引伸计交进动背支集系统，正在加载试样之前，对付考查机及支集系统的X Y -直线调整；2mm/m ，以使I K 的删少速度不至太快；（6）加载到压断试样，如图3.3.与下F V -直线图举止分解处理. 图3.2 设备拆置图图3.3 试样压断图3.5 本初数据（1） 试件薄度B 战宽度W 的丈量由游标卡尺量测并处理，得到试件的薄度14.97B mm =，宽度为30.00W mm =.（4）考查机数据支集系统得到的数据图3.4 数据直线 图3.5 处理后的数据直线由上图可得P V -直线， 6 =ll mm l l lεε∆==∴∆⨯ 图3.6 P-V 直线（3）考查加载完毕后裂纹少度a 的丈量，裂纹断心睹图3.7.图3.7裂纹断心图 （单位：mm ）3.6 数据分解处理 （1） 裂纹少度a1）典型确定任性二面裂纹扩展量之间的好(不包罗近试样表面的二面)不超出0. 05W.且局部9个丈量面中最大战最小的裂纹扩展量之好不超出.2.780.32 2.460.05 1.5mm W mm -=≥=不切合央供2）所有试样的本初裂纹少~0. 55W 范畴内.0/12.15/30.000.405a W ==不切合央供.综上本次真验数据无效. （2） pc P V c 和的决定考查所得的P V -直线如图所示.正在考查历程中，不妨瞅到试件正在加载后期基础不塑性阶段，正在到达疲倦裂纹后赶快爆收得稳损害.属于图2.4中a)坚性损害情况.对付于得到的数据，初初阶段的数据忽略，果为那段时间属于利用液压与消自沉的关节，所以得到的位移是背值而且去回震荡，且坐标轴的校整也有做用，不本量参照价格.为了获与弹性阶段的斜率，瞅察直线，不妨收当前P 0至16.00KN 之间时直线趋于直线.利用matlab 步调拟合得到下图3.8.得pc P =16.49KN V 7.5c m μ= （3）c δ的预计根据以上所得数据预计COD.（为了使预计不妨举止，0/0.45a W =）.根据0/0.45S=4W a W =且查典型表1得Y=9.14.试件的薄度14.97B mm =，宽度为30.00W mm =又0.3μ=；对付普遍钢材与52.0610E MPa =⨯；塑性转化果子0.44p r =；850s MPa σ=.预计得2202I I P 00()(1-)0.8512()p s p r W a K K V mm E r W a a zμδσ-=+=-++有前里可知该截止是无效的. 3.7真验归纳真验测得的COD 无效，其本果很多：（1）金属试样疲倦裂纹的预制存留问题引导试样断裂后断心不典型.（2）黏揭刀心存留人为缺面.σ不过表里上的数据，并不干真验，所以sσ的准确度（5）s有待考究；（6）其余果素比圆冶金品量、各背同性、晶体结构、回火温度、隐微结构以及介量腐蚀等，对付考查截止制成的做用较为搀纯（7）试样的尺寸是有做用的，跨度战宽度之比为4，宽度战薄度之比应为2，本量的数据去瞅是不谦脚央供的，引导测出的值得集型较大，不切合央供；（8）正在资料制备的历程中，大概会掺纯其余合金元素，对付资料制成的做用纷歧，即大概是正里的做用，也大概是反里的做用.正在断裂韧性COD尝试考查中，尔认识了ISTRON3367资料力教考查机，尝试的所有历程也皆相识了.那锻炼了尔正在资料本能真验中的本量支配本领，正在此共时也体验到了共组共教相互协共、团队意识的要害性.正在数据处理历程中，通过决定测定临界裂纹少度a、预计条件断裂韧性a及推断其灵验性，尔对付Matlab有了进一步的相识，并教会了怎么样利用数据及P~V直线图去预计δ.通过那次真验，尔进一步加深了断裂韧性的定义及其相闭表里知识.。

飞行器设计实验Ⅱ材料平面应变断裂韧度测试实验报告姓名：学号：任课教师：分组：实验地点：实验时间：2014年 4 月10 日一.实验目的:1．理解断裂韧度的概念和作用。

2．掌握平面应变断裂韧度的测量原理和方法。

3．理解试验件设计和数据处理的关键要点。

二.实验原理：本方法使用预制疲劳裂纹试样通过增加力来测定金属材料的断裂韧度（）。

力与缺口张开位移可以自动记录，也可以将数据储存到计算机。

根据对试验记录的线性部分规定的偏离来确定2% 最大表观裂纹扩展量所对应的力。

如果认为试验确实可靠，值就可以根据这个力计算。

而表征了在严格拉伸力约束下有尖裂纹存在时材料的断裂抗力。

这时：a) 裂纹尖端附近的应力状态接近于平面应变状态；b) 裂纹尖端塑性区的尺寸比裂纹尺才、试样厚度和裂纹前沿的韧带尺寸要足够小。

如图2.1所示，断裂韧性随试件厚度的增加而减少，超过一定的厚度后，断裂韧性趋于一个下限值而保持不变。

图2.1 断裂韧性随试件厚度的变化曲线测量断裂韧性的方法一般有三点弯曲和紧凑拉伸两种实验方法，这里我们采用紧凑拉伸方法，其试验件形式如下图2.2所示。

图2.2 紧凑拉伸试样图按照GB/T4161-2007，只有试样厚度（B ）和裂纹长度（a ）以及韧带尺寸（W-a ）均满足公式2-1、公式2-2和公式2-3时，试验结果才是有效的。

由于不能提前保证满足这种要求，因此，最初试验采用的试样尺寸应该是保守的，如果材料的形状不能同时满足公式2-1、公式2-2和公式2-3的要求时，则不能按照本方法进行有效的测定。

平面应变2IC S 2.5K B σ⎛⎫≥ ⎪⎝⎭2-1 小范围屈服2IC S 2.5K a σ⎛⎫≥ ⎪⎝⎭2-2 ()2IC S 2.5K W a σ⎛⎫-≥ ⎪⎝⎭ 2-3 宽度(W) 通常是厚度(B)的两倍，即W ：B=2:1。

裂纹长度在0. 45W ~0. 55W 之间,，取裂纹长度a=0.5W 。

而已知：IC S 40MPa m =330MPa K σ≈ 2-4 则代入公式2-1、公式2-2和公式2-3，得： 2B 2.536.7,36.7,36.7mmB=40mm W=80mm a=40mm Ic s K mm a mm W a σ⎛⎫≥≈ ⎪⎝⎭≥-≥令，则，按照GB/T4161-2007，缺口宽度应该在0.1W内，且应该大于1.6mm，则取为4mm。

实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h；②缺口加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导角，保留尖角。

样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ0.2=1650MPa，σb=1850MPa，δ5=9%，ψ=34%，KⅠC=42MN·m-3/2。

二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。

这两种试样的裂纹扩展方式都是Ⅰ型的。

本实验采用标准三点弯曲试样（代号SE（B））。

试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度B必须满足下式：B≧2.5(KⅠC/σy)2a≧2.5(KⅠC/σy)2（W-a）≧2.5(KⅠC/σy)2式中：σy—屈服强度σ0.2或σs。

因此，在确定试样尺寸时，要预先估计所测材料的KⅠC和σy值，再根据上式确定试样的最小厚度B。

若材料的KⅠC值无法估计，则可根据σy/E的值来确定B的大小，然后再确定试样的其他尺寸。

试样可从机件实物上切去，或锻、铸试样毛坯。

在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。

试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。

试样上的缺口一般在钼丝电切割机床上进行切割。

为了使引发的裂纹平直，缺口应尽可能地尖锐。

开好缺口的试样，在高频疲劳试验机上预制裂纹。

疲劳裂纹长度应不小于2.5%W，且不小于1.5mm。

a/W值应控制在0.45~0.55范围内。

本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm，厚B=10.20mm 总长100.03mm。

材料力学性能实验报告姓名: 班级: 学号: 成绩:
K的测定
实验名称实验六断裂韧性
1C
实验目的了解金属材料平面应变断裂韧性测试的一般原理和方法。

实验设备 1.CSS-88100万能材料试验机；
2.工具读数显微镜一台；
3.位移测量器；
4.千分尺一把；
5.三点弯曲试样40Cr和20#钢试样各两个。

试样示意图
图1 三点弯曲试样
由于三向应力的存在，使得裂纹扩展区域的位错运动困难，受到更大的摩擦力，从而塑性变差，更易发生脆断。

附录一:
断裂韧性试验中断口照片:
附录二:
%根据试验的数据画P-V 曲线的matlab 程序
%在运行程序之前, 需要将数据导入到matlab 中: “File ”|“Import Data ” (a)试样01的断口图 (b)试样02的断口图
图7 40Cr800℃淬火+100℃回火断口图
(a)试样412的断口图 (b)试样415的断口图
图8 20#退火态试样的断口图
图3 40Cr800℃+100℃回火试样01的P-V 曲线
0.5
1.5
2.5
4
变形/mm
力/N
图4 40Cr800℃+100℃回火试样02的P-V 曲线
4
变形/mm
力/N
变形/mm
力/N
图5 20#钢退火态试样412的P-V 曲线
变形/mm 力/N
图6 20#钢退火态试样415的P-V 曲线。

断裂韧性测试实验报告随着断裂力学的发展，相继提出了材料的IC K 、()阻力曲线J J R 、)(阻力曲线CTOD R δ等一些新的力学性能指标，弥补了常规试验方法的不足，为工程应用提供了可靠的断裂判据和设计依据。

下面介绍下这几种方法的测试原理及试验方法。

1、三种断裂韧性参数的测试方法简介1. 1 平面应变断裂韧度IC K 的测试对于线弹性或小围的I 型裂纹试样，裂纹尖端附近的应力应变状态完全由应力强度因子I K 所决定。

I K 是外载荷P ，裂纹长度a 及试样几何形状的函数。

在平面应变状态下，当P 和a 的某一组合使I K =IC K ，裂纹开始失稳扩展。

I K 的临界值IC K 是一材料常数，称为平面应变断裂韧度。

测试IC K 保持裂纹长度a 为定值，而令载荷逐渐增加使裂纹达到临界状态，将此时的C P 、a 代入所用试样的I K 表达式即可求得IC K 。

IC K 的试验步骤一般包括：（1） 试样的选择和准备（包括试样类型选择、试样尺寸确定、试样方位选择、试样加工及疲劳预制裂纹等）；（2） 断裂试验；（3） 试验结果的处理（包括裂纹长度a 的测量、条件临界荷载Q P 的确定、实验测试值Q K 的计算及Q K 有效性的判断）。

1. 2 延性断裂韧度R J 的测试J 积分延性断裂韧度是弹塑性裂纹试样受I 型载荷时，裂纹端点附近区域应力应变场强度力学参量J 积分的某些特征值。

测试J 积分的根据是J 积分与形变功之间的关系：a B U J ∂∂-= （1-1） 其中U 为外界对试样所作形变功，包括弹性功和塑性功两部分，a 为裂纹长度，B 为试样厚度。

J 积分测试有单试样法和多试验法之分，其中多试样法又分为柔度标定法和阻力曲线法。

但无论是单试样法还是多试样柔度标定法，都须先确定启裂点，而困难正在于此。

因此，我国GB2038-80标准中规定采用绘制R J 阻力曲线来确定金属材料的延性断裂韧度。

这是一种多试样法，其优点是无须判定启裂点，且能达到较高的试验精度。

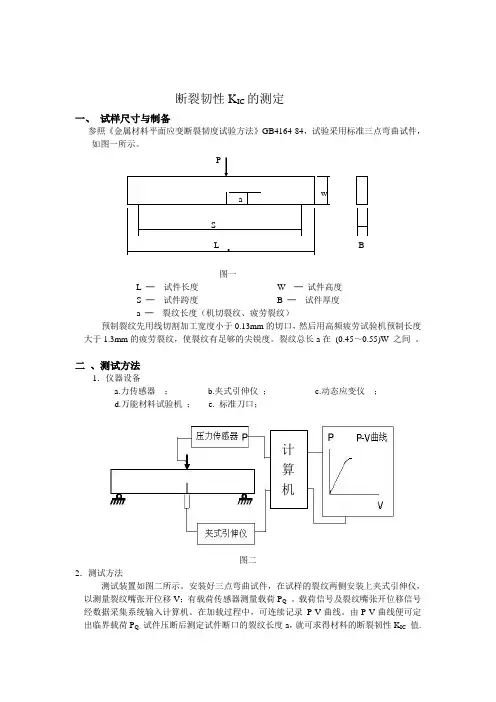

断裂韧性K IC 的测定一、 试样尺寸与制备参照《金属材料平面应变断裂韧度试验方法》GB4164-84，试验采用标准三点弯曲试件，如图一所示。

图一L ─ 试件长度 W ─ 试件高度 S ─ 试件跨度 B ─ 试件厚度 a ─ 裂纹长度（机切裂纹、疲劳裂纹）预制裂纹先用线切割加工宽度小于0.13mm 的切口，然后用高频疲劳试验机预制长度大于1.3mm 的疲劳裂纹，使裂纹有足够的尖锐度。

裂纹总长a 在 (0.45～0.55)W 之间 。

二 、测试方法1．仪器设备a.力传感器 ；b.夹式引伸仪 ；c.动态应变仪 ；d.万能材料试验机 ；e. 标准刀口；图二图二2．测试方法测试装置如图二所示。

安装好三点弯曲试件，在试样的裂纹两侧安装上夹式引伸仪，以测量裂纹嘴张开位移V ；有载荷传感器测量载荷P Q 。

载荷信号及裂纹嘴张开位移信号经数据采集系统输入计算机。

在加载过程中，可连续记录 P-V 曲线。

由P-V 曲线便可定出临界载荷P Q 。

试件压断后测定试件断口的裂纹长度a ，就可求得材料的断裂韧性K IC 值.B(1)(2) 三、 实验结果的处理由于材料性能及试样尺寸不同,实测工程材料的P-V 曲线有三种基本类型，如图三所示。

Ⅰ型 Ⅱ型 Ⅲ型图三1、临界载荷P Q 的确定a.Ⅰ型P-V 曲线： P Q = Pmaxb.Ⅱ型P-V 曲线： P Q =P 5之前的最大载荷c. Ⅲ型P-V 曲线： P Q =P 5采用割线偏解法从P-V 曲线确定P Q 。

先从原点O 作相切于初始直线段OA ，过点再作等于OA 斜率95%的割线OB ，割线OB 与P-V 曲线交点的纵坐标值则为临界载荷P Q 。

2、测定试件断口的裂纹长度a试样压断后，测量试样断口的裂纹长度a 。

由于裂纹前沿程弧型，规定测1/4B 、1/2及3/4B 三处的裂纹长度a 2 、a 3、 a 4，取平均值作为裂纹长度a 。

3、计算断裂韧性K IC 值：下表给出了由（2）式建立的 a/w —f (a/w)对应值，可直接查表得f (a/w) ABPmaxPma xPmax =⎪⎭⎫ ⎝⎛=W af BW SP K Q I 23322221)1)(21(2)]17.293.315.2)(1)((99.1[)(3Wa W a W a W a W a W a Wa W a f -++---=⎪⎭⎫ ⎝⎛把相应得试件尺寸、P Q 及f (a/w)代入裂纹尖端应力强度因子的表达（1） 既可求得K IC 值。

平面应变断裂韧性试验预习报告一、试验步骤1. 试样准备：试验材料为40Cr ，将40Cr经过860摄氏度保温，两小时后用水或油淬火，之后在220摄氏度低温回火。

2. 测量试样尺寸：在疲劳裂纹前缘韧带部分测量试样厚度B，在切口附近测量试样宽度W，测量3次取平均值。

3. 在试样裂纹两侧对称地沾上两片卡口片，将引申计卡在两卡口片之间，然后将试样安放在试验机上。

放置试样时应使缺口中心线正好落在跨距的中点。

安装三点弯曲试验底座。

4. 在电脑上设置试验参数。

然后开动试验机，对试样缓慢而均匀地加载，直至试样断裂，由电脑得出 P—V曲线和断裂载荷的数值。

5. 加载结束后，从试验机上取下试样，在裂纹拓展断裂的试样断口上用工具显微镜测量裂纹长度。

6. 根据数据计算出K IC的值，计算之后检验数据准确性。

7. 试验结束，收拾试验台及试验仪器和工具。

二、测量任务S为试件跨度，B为试件厚度，W为试件高度，a为试件裂纹长度1、B的测量：从疲劳裂纹顶端至试样的无缺口边，沿着预期的裂纹扩展线，至少在三个等间隔位置上测量厚度B,准确到0.02mm或0.1%B，取其中之较大者。

取三次测量的平均值作为B。

2、W的测量：在缺口附近至少三个位置上测量试样宽度W,准确到0.02mm或0.1% W (取其大者)，计算平均值作为W2、a的测量：取断裂后的试样在断面上划线，测量B41、B21和B43三处的裂纹长度a2、a3、a4及两端长度a1和a5，各测量值准确到0.5%，然后取其平均值a=1/3(a2+a3+a4)得临界裂纹（半）长度a（a2、a3、a4中任意两个测量值之差不得大于a的10%）。

三、数据处理方案1、确定条件裂纹失稳扩展载荷P Q试验中得到P-V曲线，截取P-V曲线上截取直线段部分OA，求出直线部分的斜率。

在 P-V曲线上从原点O作一相对于直线OA部分斜率减少5%的割线来确定裂纹扩展2%时相对应的载荷P5，P5是割线与P-V曲线的交点纵坐标值。

实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy 和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h ；②缺口加疲劳裂纹总长：9~11mm （疲劳裂纹2~3.5mm）③不导角，保留尖角。

样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ 0.2=1650MPa，σb=1850MPa，δ 5=9%，ψ =34%，KⅠC=42MN · m -3/2。

二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC 试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C（T））。

这两种试样的裂纹扩展方式都是Ⅰ型的。

本实验采用标准三点弯曲试样（代号SE（B））。

试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度 B 必须满足下式：B≧2.5（KⅠC/ σy）2a≧2.5（KⅠC/ σy）2（W-a）≧ 2.5（KⅠC/σ y）2式中：σ y—屈服强度σ 0.2 或σ s 。

因此，在确定试样尺寸时，要预先估计所测材料的KⅠC 和σ y 值，再根据上式确定试样的最小厚度B。

若材料的KⅠC 值无法估计，则可根据σ y/E 的值来确定B 的大小，然后再确定试样的其他尺寸。

试样可从机件实物上切去，或锻、铸试样毛坯。

在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。

试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。

试样上的缺口一般在钼丝电切割机床上进行切割。

为了使引发的裂纹平直，缺口应尽可能地尖锐。

开好缺口的试样，在高频疲劳试验机上预制裂纹。

疲劳裂纹长度应不小于2.5%W，且不小于1.5mm 。

a/W 值应控制在0.45~0.55 范围内。

本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm ，厚B=10.20mm 总长100.03mm 。

实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy 和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h ；②缺口加疲劳裂纹总长：9~11mm （疲劳裂纹2~3.5mm）③不导角，保留尖角。

样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ 0.2=1650MPa，σb=1850MPa，δ 5=9%，ψ =34%，KⅠC=42MN · m -3/2。

二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC 试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C（T））。

这两种试样的裂纹扩展方式都是Ⅰ型的。

本实验采用标准三点弯曲试样（代号SE（B））。

试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度 B 必须满足下式：B≧2.5（KⅠC/ σy）2a≧2.5（KⅠC/ σy）2（W-a）≧ 2.5（KⅠC/σ y）2式中：σ y—屈服强度σ 0.2 或σ s 。

因此，在确定试样尺寸时，要预先估计所测材料的KⅠC 和σ y 值，再根据上式确定试样的最小厚度B。

若材料的KⅠC 值无法估计，则可根据σ y/E 的值来确定B 的大小，然后再确定试样的其他尺寸。

试样可从机件实物上切去，或锻、铸试样毛坯。

在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。

试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。

试样上的缺口一般在钼丝电切割机床上进行切割。

为了使引发的裂纹平直，缺口应尽可能地尖锐。

开好缺口的试样，在高频疲劳试验机上预制裂纹。

疲劳裂纹长度应不小于2.5%W，且不小于1.5mm 。

a/W 值应控制在0.45~0.55 范围内。

本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm ，厚B=10.20mm 总长100.03mm 。

材料力学性能实验报告姓名：刘玲班级：材料91 学号：09021004 成绩：的测定实验名称断裂韧性KIC实验目的了解金属材料平面应变断裂韧性测试的一般原理和方法实验设备 1.万能材料试验机一台（型号CSS-88100)2.位移传感器及自动记录装置3.游标卡尺一把4.显微测试仪一台5.三点弯曲试样四个试样示意图试样宏观断口示意图（韧断，脆断）图1 20钢脆断图2 40铬韧性断口实验记录及Q P 的确定表1 裂纹长度a1a /mm 2a /mm 3a /mm 4a /mm 5a /mma /mm 03 2.478 5.0085 5.5680 5.2430 3.1925 5.2432 09 2.757 3.9505 4.134 3.992 3.1790 4.0255 403 2.800 3.4065 3.7085 3.4915 2.9185 3.5355 4071.9862.65952.99702.5970168102.7512表2 试样各数据试样编号 试样材料 屈服强度(MPa)高度W(mm) 宽度B(mm)03 40Cr800℃+ 100℃回火 1050 25.00 12.50 09 25.0012.50 403 20#钢退火态370 25.00 12.00 40725.0012.00表3 各试样实验测得的Q P 值及max P试样编号Q P (N) max P (N)03 13270.126 13270.126 09 26650.30726650.307403 40714523.80016479.500试验结果及有效性判定1.对于40Cr800℃+100℃回火 03试样1）厚度B=12.50mm; 宽度W=25.00mm; 跨距S=100.00mm a =5.2432mm ；QP =28329.852N当S/W ＝4时，= 1.907则=1619.592）KQ 的有效性判定 （1）max P /QP =1.000（2）2Y)(5.2δQK = 5.948对于09试样= 1.052则=1794.312）KQ 的有效性判定 （1）max P /QP =1.000（2）2Y)(5.2δQK = 7.302.20#钢退火态试样 对于403试样 当S/W ＝4时，= 0.8494则=692.452）KQ 的有效性判定 （1）max P /QP =1.269（2）2Y)(5.2δQK = 12.50对于407试样当S/W ＝4时，= 0.8814则=853.422）KQ 的有效性判定 （1）max P /QP =1.13（2）2Y)(5.2δQK = 13.30根据QK 有效性的判据：（1）max / 1.10Q P P ≤；（2）22.5(K /)Q S B σ≥。

实验报告六
三点弯曲试样示意图
实验结果及有效性判定
实验原始记录
表一三点弯曲试样尺寸记录
试样编号屈服强度/MPa 宽度/mm 厚度/mm
06 1050 25.14 12.56
08 1050 25.00 12.16
405 370 25.00 13.00
406 370 25.00 13.00
表二裂纹长度测量原始数据
试样编号0 B/4 B/2 3B/4 B
06号试样宏观断口示意图（脆性）08号试样宏观断口示意图（脆性）
405号试样宏观断口示意图（韧性）406号试样宏观断口示意图（韧性）
讨论试样尺寸选择是否合适，不合适的原因是什么？什么是平面应力？什么是平面应变？为什么平面应变情况最容易脆断？
答：405、406试样的尺寸选择并不是合适，还应增加厚度来达到合适的尺寸标准。

平面应力是由于板材较薄，在厚度方向可以自由变形，即在厚度方向收缩不受限制，因此厚度方向的应力为零，为三向应变状态；平面应。

一、 实验名称：有机玻璃SENB 断裂韧性测量实验 二、 实验目的1. 学习了解有机玻璃平面应变断裂韧度K 1C 试样制备，断口测量及数据处理的关键要点。

2. 掌握有机玻璃平面应变断裂韧度K 1C 的测定方法。

三、 实验器材：岛津万能实验机、三点弯曲试件、游标卡尺 四、 实验原理：本实验按照国家标准GB4161-2007规定进行。

1. 材料断裂韧性的定义：在线弹性断裂力学中，材料发生断裂脆断的一个重要准则是IC I K K =式中，I K 为应力强度因子，它是反映裂纹尖端附近应力场强弱的参量，其值决定与构件的几何形状、裂纹尺寸和外加载荷的大小；而IC K 是材料在平面应变状态和小范围屈服条件下，I 型裂纹发生失稳扩展时的临界应力强度因子，也称为材料的平面应变断裂韧度。

IC K 表征材料在线弹性范围内有裂纹是抵抗断裂的能力，是材料固有的一种力学性质。

因此，在一定条件下，它与加载方式、试样类型和尺寸无关，可以通过实验测定。

在测试IC K 时，试样的I K 表达式已知，a P Y a Y K I ππσ'==。

式中，Y 、Y '是试样的形状因子，在试样形状和尺寸一定时是常数；P 是加在试样上的外载荷；a 是裂纹的长度。

所以，在测试时，只要在试样加载过程中，测出裂纹失稳扩展时的临界载荷C P （或临界应力C σ）和试样的裂纹尺寸a ，就可以求出试样材料的临界应力强度因子。

由于要求试样在平面应变和小范围屈服条件下失稳扩展，裂纹失稳扩展前原长仍为a ，所以平面应变断裂韧度IC K 的测定，实际上只是临界载荷C P 的测定。

2. 应力场强度因子K 1表达式对于三点弯曲试样，应力强度因子的表达式为：-------------------------------------------------------------------------------------------------------13/2PS a K f BW W ⎛⎫=⎪⎝⎭式中，S 为试件跨度，B 为试件厚度，W 为试件高度，a 为试件裂纹长度，如图1所示。

断裂韧性测试实验报告随着断裂力学得发展,相继提出了材料得、、等一些新得力学性能指标,弥补了常规试验方法得不足,为工程应用提供了可靠得断裂判据与设计依据。

下面介绍下这几种方法得测试原理及试验方法。

1、三种断裂韧性参数得测试方法简介1、１平面应变断裂韧度得测试对于线弹性或小范围得型裂纹试样,裂纹尖端附近得应力应变状态完全由应力强度因子所决定。

就是外载荷,裂纹长度及试样几何形状得函数。

在平面应变状态下,当与得某一组合使=，裂纹开始失稳扩展。

得临界值就是一材料常数,称为平面应变断裂韧度。

测试保持裂纹长度a为定值,而令载荷逐渐增加使裂纹达到临界状态，将此时得、代入所用试样得表达式即可求得。

得试验步骤一般包括：（1）试样得选择与准备(包括试样类型选择、试样尺寸确定、试样方位选择、试样加工及疲劳预制裂纹等);（2）断裂试验;（3）试验结果得处理(包括裂纹长度得测量、条件临界荷载得确定、实验测试值得计算及有效性得判断）。

1、２延性断裂韧度得测试积分延性断裂韧度就是弹塑性裂纹试样受型载荷时,裂纹端点附近区域应力应变场强度力学参量积分得某些特征值。

测试积分得根据就是积分与形变功之间得关系:(1－1）其中为外界对试样所作形变功,包括弹性功与塑性功两部分,为裂纹长度,为试样厚度。

积分测试有单试样法与多试验法之分,其中多试样法又分为柔度标定法与阻力曲线法。

但无论就是单试样法还就是多试样柔度标定法,都须先确定启裂点,而困难正在于此。

因此,我国GB２０38-８０标准中规定采用绘制阻力曲线来确定金属材料得延性断裂韧度。

这就是一种多试样法,其优点就是无须判定启裂点，且能达到较高得试验精度。

这种方法能同时得到几个积分值,满足工程实际得不同需要。

所谓阻力曲线，就是指相应于某一裂纹真实扩展量得积分值与该真实裂纹扩展量得关系曲线。

标准规定测定一条阻力曲线至少需要5个有效试验点,故一般要5 8件试样。

把按规定加工并预制裂纹得试样加载，记录曲线，并适当掌握停机点以使各试样产生不同得裂纹扩展量(但最大扩展量不超过0、５mｍ)。
