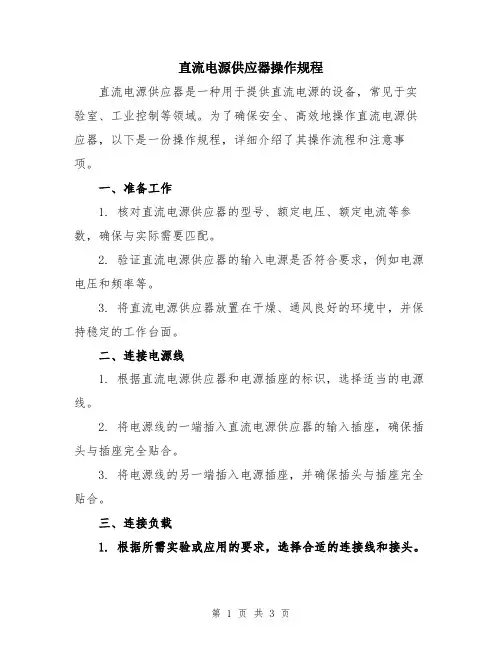

直流电源供应器操作规程直流电源供应器是一种用于提供直流电源的设备，常见于实验室、工业控制等领域。
为了确保安全、高效地操作直流电源供应器，以下是一份操作规程，详细介绍了其操作流程和注意事项。
一、准备工作1. 核对直流电源供应器的型号、额定电压、额定电流等参数，确保与实际需要匹配。
2. 验证直流电源供应器的输入电源是否符合要求，例如电源电压和频率等。
3. 将直流电源供应器放置在干燥、通风良好的环境中，并保持稳定的工作台面。
二、连接电源线1. 根据直流电源供应器和电源插座的标识，选择适当的电源线。
2. 将电源线的一端插入直流电源供应器的输入插座，确保插头与插座完全贴合。
3. 将电源线的另一端插入电源插座，并确保插头与插座完全贴合。
三、连接负载1. 根据所需实验或应用的要求，选择合适的连接线和接头。
2. 将连接线的一端插入直流电源供应器的正极输出端子，确保插头与端子完全贴合。
3. 将连接线的另一端插入负载的正极端子，并确保插头与端子完全贴合。
四、操作直流电源供应器1. 将直流电源供应器的开关置于关闭状态。
2. 仔细阅读直流电源供应器的操作说明书，了解各个按键、旋钮和显示屏的功能和使用方法。
3. 按照实际需要，调节直流电源供应器的输出电压和输出电流，确保其符合负载的要求。
五、开启直流电源供应器1. 确保负载设备已连接并准备好。
2. 将直流电源供应器的开关置于开启状态。
3. 观察直流电源供应器的显示屏，确保输出电压和输出电流的数值与设定值相符。
六、安全使用直流电源供应器1. 在操作直流电源供应器之前，确保自己已经穿戴好所需的个人防护装备，如手套、护目镜等。
2. 避免直流电源供应器过载工作，超过其额定电流或电压范围可能导致设备损坏或安全事故。
3. 在调节输出电压和输出电流时，要慢慢增加或减小数值，并观察负载设备的反应，以避免突然施加过高或过低的电压或电流。
4. 在操作过程中，不要触碰直流电源供应器的导线、端子和散热器等部件，以免触电或烫伤。

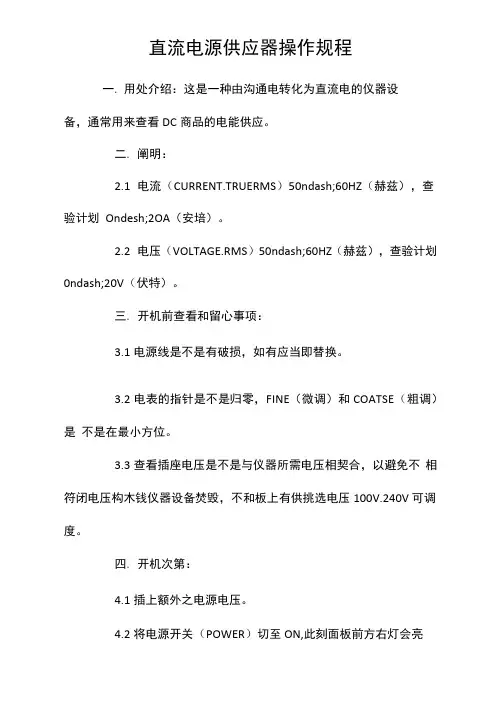

直流电源供应器操作规程一.用处介绍：这是一种由沟通电转化为直流电的仪器设备，通常用来查看DC商品的电能供应。
二.阐明：2.1电流（CURRENT.TRUERMS）50ndash;60HZ（赫兹），查验计划Ondesh;2OA（安培）。
2.2电压（VOLTAGE.RMS）50ndash;60HZ（赫兹），查验计划0ndash;20V（伏特）。
三.开机前查看和留心事项：3.1电源线是不是有破损，如有应当即替换。
3.2电表的指针是不是归零，FINE（微调）和COATSE（粗调）是不是在最小方位。
3.3查看插座电压是不是与仪器所需电压相契合，以避免不相符闭电压构木钱仪器设备焚毁，不和板上有供挑选电压100V.240V 可调度。
四.开机次第：4.1插上额外之电源电压。
4.2将电源开关（POWER）切至ON,此刻面板前方右灯会亮绿灯。
五.关机次第：5.1将电源开关（POWER）切至OFF,此刻而板前方左前灯会亮红灯。
5.2拔掉电源插头。
六.操作留心事项：6.2面板前方之端子+、-极，依查验治具之+、-极接上。
6.2此种仪器的稳妥丝为5A,替换时不宜过大或过小（稳妥丝过小简略焚毁，过大无法发作保护效果）。
七.保护与养护：7.1仪器需守时查看，设备上不得放置任何物品，并不得磕碰及外力击打。
7.2操作时，当左面之灯亮起（赤色），标明电流已超出仪器所设的电流值，此刻仪器则依所设定之电流流出。
7.3阻挠用焊锡丝、铜丝、铁丝等别的金属物替代稳妥丝。
7.4阻挠超负载运用。
7.5为了避免刹那间的电流过大，可加一个27000mF的电容。
7.6仪器清洗养护并守时校验。

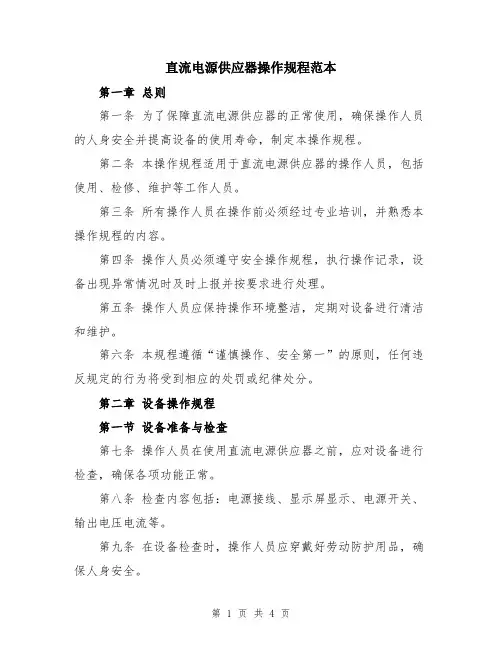

直流电源供应器操作规程范本第一章总则第一条为了保障直流电源供应器的正常使用，确保操作人员的人身安全并提高设备的使用寿命，制定本操作规程。
第二条本操作规程适用于直流电源供应器的操作人员，包括使用、检修、维护等工作人员。
第三条所有操作人员在操作前必须经过专业培训，并熟悉本操作规程的内容。
第四条操作人员必须遵守安全操作规程，执行操作记录，设备出现异常情况时及时上报并按要求进行处理。
第五条操作人员应保持操作环境整洁，定期对设备进行清洁和维护。
第六条本规程遵循“谨慎操作、安全第一”的原则，任何违反规定的行为将受到相应的处罚或纪律处分。
第二章设备操作规程第一节设备准备与检查第七条操作人员在使用直流电源供应器之前，应对设备进行检查，确保各项功能正常。
第八条检查内容包括：电源接线、显示屏显示、电源开关、输出电压电流等。
第九条在设备检查时，操作人员应穿戴好劳动防护用品，确保人身安全。
第十条如果发现设备存在故障或异常情况，操作人员应立即上报，并由专业人员进行修理或处理。
第二节设备使用第十一条操作人员在使用直流电源供应器时，应按照以下步骤进行操作：1. 打开电源开关，使设备通电。
2. 根据实际需求，调节输出电压和电流参数。
3. 确保设备已连接到需要供电的设备上，注意进行正确接线。
4. 定期检查设备的工作状态，保证设备的正常运行。
第十二条在使用设备时，操作人员应遵守以下操作规程：1. 避免过负荷使用，以免损坏设备。
2. 严禁在设备工作时擅自拆卸、维修或改变任何设备参数。
3. 不得将设备用于非正常用途。
4. 维护设备工作环境的清洁与整洁。
第十三条如果设备出现异常状况，如冒烟、发热、异味等，操作人员应立即切断电源，并上报相关人员进行处理。
第三节设备维护与保养第十四条操作人员应定期对直流电源供应器进行维护和保养，以确保其正常工作。
第十五条每次使用结束后，操作人员应切断电源，清洁设备表面灰尘和杂物。
第十六条定期进行设备内部的清洁，并注意消除设备内部积尘和湿气。

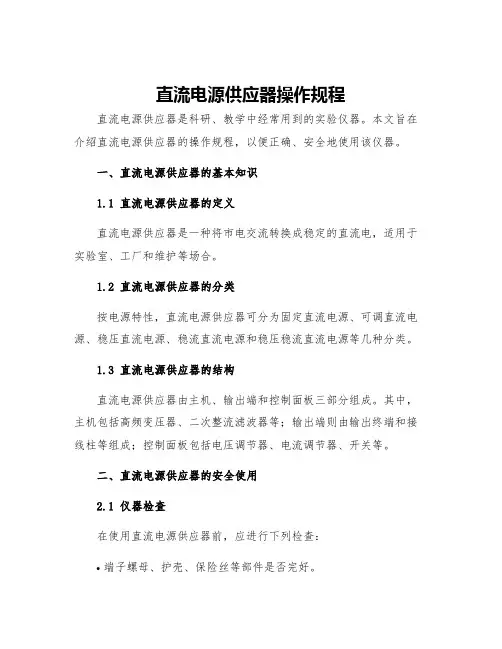

直流电源供应器操作规程直流电源供应器是科研、教学中经常用到的实验仪器。
本文旨在介绍直流电源供应器的操作规程，以便正确、安全地使用该仪器。
一、直流电源供应器的基本知识1.1 直流电源供应器的定义直流电源供应器是一种将市电交流转换成稳定的直流电，适用于实验室、工厂和维护等场合。
1.2 直流电源供应器的分类按电源特性，直流电源供应器可分为固定直流电源、可调直流电源、稳压直流电源、稳流直流电源和稳压稳流直流电源等几种分类。
1.3 直流电源供应器的结构直流电源供应器由主机、输出端和控制面板三部分组成。
其中，主机包括高频变压器、二次整流滤波器等；输出端则由输出终端和接线柱等组成；控制面板包括电压调节器、电流调节器、开关等。
二、直流电源供应器的安全使用2.1 仪器检查在使用直流电源供应器前，应进行下列检查：•端子螺母、护壳、保险丝等部件是否完好。
•电源插头是否有发热、变形现象。
•所有电路开关是否处于断开状态。
•输出开关是否正常。
•控制面板电压调节器和电流调节器是否有效。
2.2 仪器启动启动直流电源供应器时，应按以下步骤进行：•检查输入电压是否符合额定电压，并接好电源线。
•所有电路、输出和显示器开关都必须关闭。
•打开电源开关。
•将仪器调整到所需的输出电压和电流。
2.3 使用注意事项在使用直流电源供应器时，应注意以下事项：•严禁直接使用手带电源培训操作，必须使用绝缘工具。
•直流电源输出开关必须关闭，所有电路、输出和显示器开关必须关闭，并断开电源线后方可拆卸电源供应器。
•定期清洁直流电源的散热孔和机壳表面。
三、直流电源供应器的维护为确保直流电源供应器的正常工作和使用寿命，应定期进行仪器的保养和维护：•定期清洁直流电源的散热孔和机壳表面。
•频繁检查直流电源输出终端，以保证接触良好。
•避免仪器被雨水淋湿和受潮。
四、直流电源供应器故障排除在使用直流电源供应器时，若出现故障，需按以下步骤进行排除：•首先检查电源插头是否插紧。

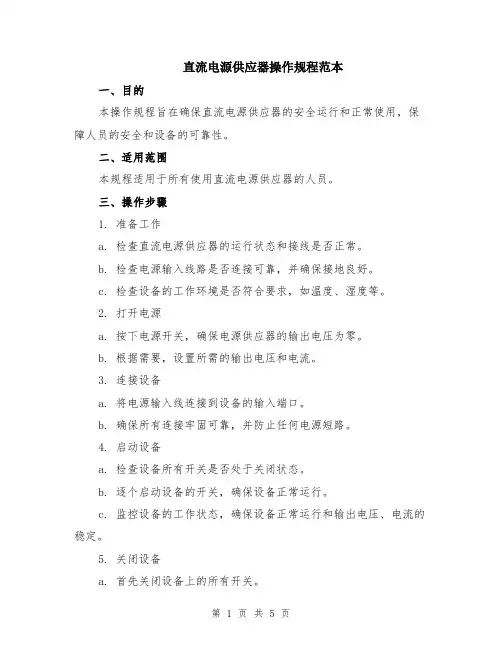

直流电源供应器操作规程范本一、目的本操作规程旨在确保直流电源供应器的安全运行和正常使用，保障人员的安全和设备的可靠性。
二、适用范围本规程适用于所有使用直流电源供应器的人员。
三、操作步骤1. 准备工作a. 检查直流电源供应器的运行状态和接线是否正常。
b. 检查电源输入线路是否连接可靠，并确保接地良好。
c. 检查设备的工作环境是否符合要求，如温度、湿度等。
2. 打开电源a. 按下电源开关，确保电源供应器的输出电压为零。
b. 根据需要，设置所需的输出电压和电流。
3. 连接设备a. 将电源输入线连接到设备的输入端口。
b. 确保所有连接牢固可靠，并防止任何电源短路。
4. 启动设备a. 检查设备所有开关是否处于关闭状态。
b. 逐个启动设备的开关，确保设备正常运行。
c. 监控设备的工作状态，确保设备正常运行和输出电压、电流的稳定。
5. 关闭设备a. 首先关闭设备上的所有开关。
b. 断开设备与电源供应器的连接。
c. 断开电源输入线路，关闭电源供应器的输出。
6. 关闭电源a. 按下电源开关，确保直流电源供应器完全断电。
b. 等待电源指示灯熄灭后，确认电源已完全关闭。
四、注意事项1. 严禁擅自改动直流电源供应器的内部结构和参数设置。
2. 在操作过程中，不得超过直流电源供应器的额定电流和电压范围。
3. 如发现任何异常情况，如电源供应器异常噪音、烧焦味道等，应立即停止使用并向维修人员报告。
4. 在操作过程中，注意防止触摸设备和电源线等导电部件，以免发生触电事故。
5. 在操作过程中，严禁将有液体的容器或金属物品放置在直流电源供应器附近，以防发生短路或其他安全事故。
6. 操作完毕后，应将所有开关恢复到关闭状态，并及时断开电源。
五、紧急情况应急措施1. 如发生火灾，应立即切断电源并使用灭火器扑灭火源。
2. 如发生人员触电，应立即切断电源，并进行急救处理，并及时向相关人员报告。
六、记录与报告1. 每位操作人员应记录每次使用直流电源供应器的时间、操作步骤和相关数据。

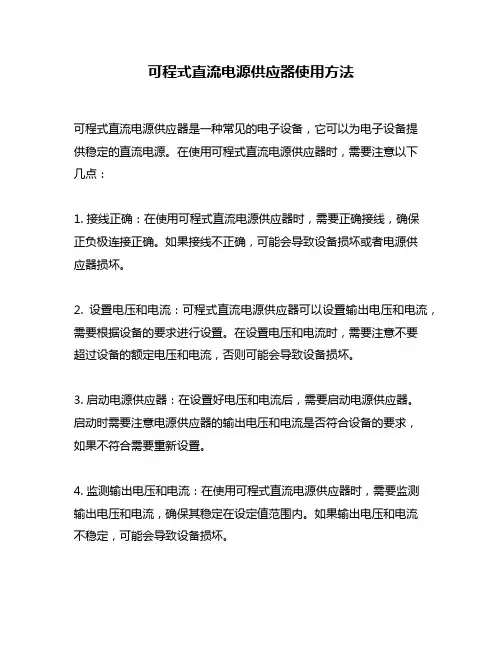

可程式直流电源供应器使用方法
可程式直流电源供应器是一种常见的电子设备，它可以为电子设备提
供稳定的直流电源。
在使用可程式直流电源供应器时，需要注意以下
几点：
1. 接线正确：在使用可程式直流电源供应器时，需要正确接线，确保
正负极连接正确。
如果接线不正确，可能会导致设备损坏或者电源供
应器损坏。
2. 设置电压和电流：可程式直流电源供应器可以设置输出电压和电流，需要根据设备的要求进行设置。
在设置电压和电流时，需要注意不要
超过设备的额定电压和电流，否则可能会导致设备损坏。
3. 启动电源供应器：在设置好电压和电流后，需要启动电源供应器。
启动时需要注意电源供应器的输出电压和电流是否符合设备的要求，
如果不符合需要重新设置。
4. 监测输出电压和电流：在使用可程式直流电源供应器时，需要监测
输出电压和电流，确保其稳定在设定值范围内。
如果输出电压和电流
不稳定，可能会导致设备损坏。
5. 关闭电源供应器：在使用完毕后，需要关闭电源供应器。
关闭时需要先将输出电压和电流设置为0，然后再关闭电源供应器。
总之，使用可程式直流电源供应器需要注意安全和正确操作，确保设备和电源供应器的正常运行。

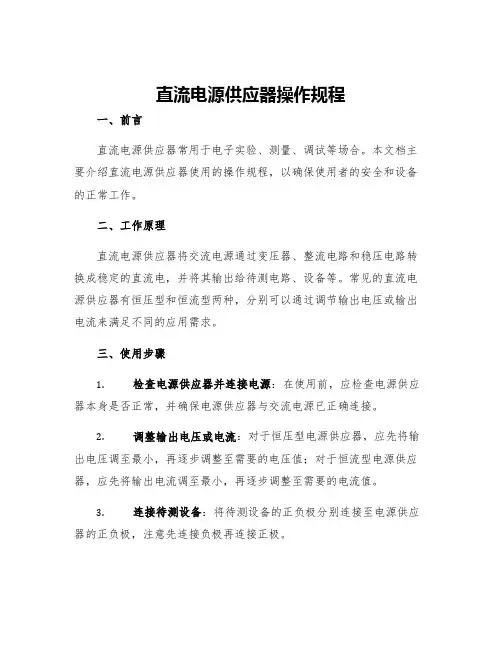

直流电源供应器操作规程一、前言直流电源供应器常用于电子实验、测量、调试等场合。
本文档主要介绍直流电源供应器使用的操作规程，以确保使用者的安全和设备的正常工作。
二、工作原理直流电源供应器将交流电源通过变压器、整流电路和稳压电路转换成稳定的直流电，并将其输出给待测电路、设备等。
常见的直流电源供应器有恒压型和恒流型两种，分别可以通过调节输出电压或输出电流来满足不同的应用需求。
三、使用步骤1.检查电源供应器并连接电源：在使用前，应检查电源供应器本身是否正常，并确保电源供应器与交流电源已正确连接。
2.调整输出电压或电流：对于恒压型电源供应器，应先将输出电压调至最小，再逐步调整至需要的电压值；对于恒流型电源供应器，应先将输出电流调至最小，再逐步调整至需要的电流值。
3.连接待测设备：将待测设备的正负极分别连接至电源供应器的正负极，注意先连接负极再连接正极。
4.启动电源供应器：将电源供应器的电源开关打开，此时电源供应器开始向待测设备输出电压或电流。
5.调整输出电压或电流：根据待测设备的特性和测量需求，可以适当调整输出电压或电流。
调整时应缓慢、小心，避免超出设备能承受的范围。
6.完成操作：完成后，应先将电源供应器的电源开关关闭，再断开待测设备的连接。
注意不要反复插拔连接头，避免导致连接松动或短路等安全问题。
四、注意事项1.注意安全：操作时应关注安全，电源供应器和待测设备应处于良好的工作状态。
如果有任何疑虑或安全隐患，应停止操作并寻求专业帮助。
2.避免过载：在使用电源供应器时，应注意待测设备的额定电压和电流范围，避免超负荷操作导致设备损坏或安全事故。
3.调节缓慢：在调节电源供应器输出电压或电流时，应缓慢进行，小心调节，避免过度和突然调整导致设备故障或安全事故。
4.注意维护：电源供应器应定期检查、维护和校准，确保其输出准确、稳定和安全。
五、结语本文档介绍了直流电源供应器的操作规程和注意事项，希望能帮助使用者安全、高效地使用电源供应器，并保证设备的正常工作。

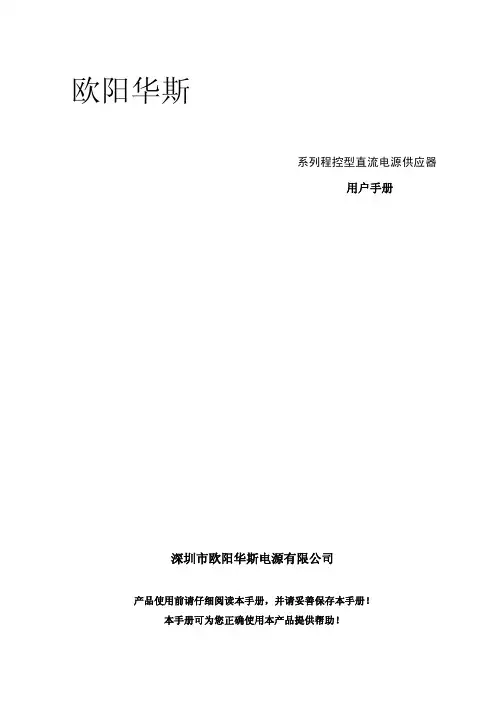

欧阳华斯系列程控型直流电源供应器用户手册深圳市欧阳华斯电源有限公司产品使用前请仔细阅读本手册，并请妥善保存本手册！本手册可为您正确使用本产品提供帮助！目录一、安全说明 (1)警告 (1)注意 (1)二、保修 (2)三、直流电源供应器使用常识 (4)1、定电压模式与定电流模式的基本定义 (4)2、电容性负载应用 (4)3、电感性负载应用 (4)4、电池类负载应用 (5)5、脉冲类负载应用 (5)6、会产生反向电流的负载的应用 (5)四、验货检查 (6)五、产品安装、连接 (6)六、产品系列 (8)系列程控型直流电源供应器 (8)产品简介 (8)功能装置说明 (9)产品操作 (10)电源与PC机的通讯 (13)技术参数表 (18)关于版权:本手册的版权属于深圳市欧阳华斯电源有限公司,严禁再版、复印或部分地抄袭本手册，否则将承担由此导致的法律后果！通告:本公司会对产品进行持续的改进,与本手册标示的内容有所不符之处，恕不另行通知。
一、安全说明:使用本产品时首先要遵循下列安全事项：说明书上提示的注意事项和警告文字，必须了解并遵守，否则就违反了对产品制造、设计、使用的安全要求及规则。
请注意：对于使用者不履行安全事项而导致的事故责任，本公司不予负责。
安全标志高电压警告符号。
高压危险符号。
机体接地符号。
接大地符号。
警告▲仅在铭牌上标示的输入电压下操作本产品，并严格按照安全用电规范安装连接本产品。
▲产品的底盘和外壳必须接地良好！撤消接地保护装置或接地端子不良会导致触电的危险。
▲输出电压会达到危险电压水平，操作本电源前，要确保所有输出端已被屏护。
▲直流电源供应器与供电输入断开前（供电电源开关关闭），不得进行输出端的所有操作，而且只有受过用电危险知识训练的人员才可操作本产品。
▲严禁触摸刚从电源插座上拔下的电源线插头金属片，否则会有触电的危险。
▲严禁将任何机械零件，特别是导电的器件插入产品内，否则将有触电的危险或导致本产品损坏。
GPS-4303C多组输出直流电源供应器的使用指导书目录1. 安全概要 (1)1-1符号标志 (1)1-2特定注意事项 (2)1-3开机前注意事项 (2)2. 产品介绍 (3)3. 产品规格 (4)3-1一般规格 (4)3-2操作模式 (4)3-3恒压源操作 (5)3-4恒流源操作 (5)3-5追踪操作 (5)3-6电表 (5)3-7 CH3输出规格 (5)3-8CH4输出规格 (6)3-9绝缘度 (6)4. 面板介绍 (6)4-1前面板(图4-1) (6)4-2后面板(图4-2) (7)5. 操作说明 (8)5-1使用前注意事项 (8)5-2限流点的设定(Current Limit) (9)5-3恒电压恒电流的特性(Constant V oltage/Constant Current) (9)5-4 操作模式 (10)1. 安全概要1-1符号标志1-2特定注意事项1-3开机前注意事项3-1一般规格3-2操作模式3-3恒压源操作3-4恒流源操作3-5追踪操作3-6电表3-7 CH3输出规格3-8CH4输出规格3-9绝缘度4. 面板介绍4-1前面板(图4-1)4-2后面板(图4-2)图4-1 前面板图4-2 后面板5. 操作说明5-1使用前注意事项5-2限流点的设定(Current Limit)5-3恒电压恒电流的特性(Constant Voltage/Constant Current)图5-1恒流源/恒压原交越特性5-4 操作模式图5-2 独立模式操作图图5-3 单电源串联输出操作图图5-4 正负双电源串联追踪输出操作图图5-5 并联联追踪输出操作图。
直流大功率电源供应器IT6500D系列用户手册型号：IT6512D/IT6513D/IT6514D/IT6515D/IT6516D/IT6517D/IT6522D/IT6523D/IT6524D/IT6525D/IT6526D/IT6527D/IT6532D/IT6533D/IT6534D/IT6535D/IT6536D/IT6537D/IT6542D/IT6543D/IT6544D/IT6545D/IT6546D/IT6547D/IT6552D/IT6553D/IT6554D/IT6555D/IT6556D/IT6557D/IT6562D/IT6563D/IT6564D/IT6565D/IT6566D/IT6567D/IT6572D/IT6573D/IT6574D/IT6575D/IT6576D/IT6577D/IT6582D/IT6583D/IT6584D/IT6585D/IT6586D/IT6587D/IT6592D/IT6593D/IT6594D/IT6595D/IT6596D/IT6597D版本号：1.0声明© Itech Electronics, Co., Ltd. 2016根据国际版权法，未经Itech Electronics, Co., Ltd. 事先允许和书面同意，不得以任何形式（包括电子存储和检索或翻译为其他国家或地区语言）复制本手册中的任何内容。
手册部件号IT6500D-402499版本第1版，2016年04月11 日发布Itech Electronics, Co., Ltd.商标声明Pentium是Intel Corporation在美国的注册商标。
Microsoft、Visual Studio、Windows 和MS Windows是Microsoft Corporation 在美国和/或其他国家/地区的商标。
担保本文档中包含的材料“按现状”提供，在将来版本中如有更改，恕不另行通知。
多组输出直流电源供应器GPS-2303/C操作规范1.目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.范围：适用于公司型号为固纬 GPS-2303/C直流电源的使用。
3.组织与权责：3.1使用人员负责日常仪器的保养及点检记录的登记.3.2使用人员严格按此规范正确操作。
3.3质量中心负责仪器的校验计划安排和实施校验.4.安全及注意事项：4.1使用前注意事项4.1.1使用前检查本机的校验周期是否在有效使用期内。
4.1.2使用前对本机进行点检，确认是否正常。
4.2使用中的注意事项4.2.1 请勿触摸：上盖及后面板（散热片）为发热体，请避免触摸。
4.2.2接地：使用本机时，为确保使用者的安全及周边仪器安全，务必将输出及输入端子地端接地。
4.2.3置放：避免其它仪器或易燃物置放于本机上。
4.2.4 温度环境：长期使用中，请将仪器置放于通风良好的环境中，请勿将仪器置于大于40℃环境温度中使用4.2.5异常操作：请勿将前板输出端子正极和负极连续瞬间短路。
4.2.6保险丝更换：4.2.6.1将仪器电源开关（POWER）关闭。
4.2.6.2将后面板电源线移开。
4.2.6.3打开后面板AC座下方的保险丝座（用扁平起子将保险丝座撬开）。
4.2.6.4换下内侧保险丝。
5.恒流恒压的设定：5.1恒压点的设定：5.1.1确定所需供给的最大安全电压。
5.1.2将VOLTAGE控制按钮从零开始旋转，从电压表上读取电压值，直到调整到所需电压。
5.1.3测试时，电压不变，电流表显示所测灯具电流值。
5.2限流点的设定：5.2.1确定所需供给的最大安全电流值。
5.2.2暂时将输出端的正极和负极短路（即将输出端正极和负极夹子对夹）。
5.2.3将VOLTAGE控制旋钮从零开始旋转直到C.C灯亮起。
5.2.4调整CURRENT控制钮到所需的限制电流，并从电流表上读取电流值。
5.2.5此时，限流点（超载保护）已经设定完成，请勿再旋转控制按钮。
仪器名称
電源供應器
功能 提供直流电压
文件編號
仪器型号 SPS-606/GPS-3030D 通用 厂商
版 本
一、面板介绍：
1. 电流、电压、显示器。
2. CURRDNT FINE ：电流粗调旋钮
3. CURRENT COARSE ：电流细调旋钮
4. VOLTAGE FINE ：电压粗调旋钮
5. VOLTAGE COARSE ：电压细调旋钮
6. C.C.：电流指示灯
7. C.V ：电压指示灯
8. HI/LO ：电压、电流高低档位 9. ON/OFF ：电源开关
10.“－+”：电源、电压输出极性
核准 審核 制作 日期
1
3 2
4
5 6
7
8
9
10
仪器名称電源供應器功能提供直流电压文件編號
仪器型号SPS-606/GPS-3030D通用厂商版本
二、操作：
1.按下“POWER”键屏幕显示电流、电压值。
2.根据所需电压、电流大小按“HI”或“LO”键，注：“HI”为高电压高电流，“LO”为低电压低
电流。
3.根据产品输入电压调节“VOLTAGE”、“CURRENT”粗调和微调旋钮。
4.测试完毕后关闭电源电压。
三、注意事项：
1.插电时，请注意电源电压，本机电压为：110V或220V。
2.仪器外观清洁。
3.仪器损坏时，非维修人员切勿乱拆，否则后果自负。
核准審核制作日期。
直流电源供应器操作使用标准
一．用途介绍：
这是一种由交流电转化为直流电的仪器设备，一般用来检测DC产品的电能供给。
二．说明：
2-1 电流(CURRENT-TRUE RMS) 50 – 60HZ(赫兹)，测试范围0 – 20A(安培)。
2-2 电压(VOLTAGE-RMS)50 – 60HZ(赫兹)，测试范围0 – 20V(伏特)。
三．开机前检查和注意事项：
3-1 电源线是否有破损，如有应立即更换。
3-2 电表的指针是否归零，FINE(微调)和COATSE(粗调)是否在最小位置。
3-3 检查插座电压是否与仪器所需电压相符合，以避免不相符闭电压造成本仪器设备烧毁，背面板上有供选择电压100V-240V可调节。
四．开机顺序：
4-1 插上额定之电源电压。
4-2 将电源开关(POWER)切至“ON”，此时面板前方右灯会亮绿灯。
五．关机顺序：
5-1 将电源开关(POWER)切至“OFF”，此时面板前方左前灯会亮红灯。
5-2 拔掉电源插头。
六．操作注意事项：
6-1 面板前方之端子+、-极，依测试治具之+、-极接上。
6-2 此种仪器的保险丝为5A，更换时不宜过大或过小(保险丝过小容易烧毁，过大无法产生保护作用)。
七．维护与保养：
7-1 仪器需定期检查，设备上不得放置任何物品，并不得碰撞及外力敲打。
7-2 操作时，当左边之灯亮起(红色)，表示电流已超出仪器所设的电流值，此时仪器则依所设定之电流流出。
7-3 严禁用焊锡丝、铜丝、铁丝等其他金属物代替保险丝。
7-4 严禁超负载使用。
7-5 为了防止瞬间的电流过大，可加一个27000 F的电容。
7-6 仪器清洁保养并定期校验。
