第三章 一般路基设计

第一章总论路面结构一般由面层、基层、垫层组成。

路基路面具有的基本功能：承载能力、稳定性、耐久性、表面平整度、表面抗滑性能。

路基路面的稳定性通常与下列因素有关：地理条件、地质条件、气候条件、水文和水文地质条件、土的类别。

路基土的分类：巨粒土、粗粒土、细粒土和特殊土。

路面结构的力学特性和设计方法的相似出发，将路面划分：柔性路面、刚性路面、半刚性路面路面类型按面层所用的材料区别：水泥混凝土路面、沥青路面、砂石路面路基需要具有足够的：强度、稳定性、耐久性。

土作为路基建筑材料，砂性土最优、黏性土次之、粉性土属不良材料。

公路自然区划根据以下原则：(一)道路工程特征相似的原则；(二)地表气候区划差异性的原则；(三)自然气候因素既有综合又有主导作用的原则。

第二章行车荷载、环境因素、材料的力学性质路基路面的主要功能是长期保证车辆快速、安全、平稳地通行。

中国的道路车辆轴限为100KN，即10T。

表征土基承载力的参数指标有回弹模量、地基反应模量、加州承载比。

有两种承载板可以用于测定土基回弹模量，即柔性压板与刚性压板。

路基的主要病害有：1)路基沉陷、2)边坡滑塌、3)碎落和崩塌、4)路基沿山坡滑动、5)不良地质和水文条件造成的路基破坏路面材料的力学强度特征：抗剪强度、抗拉强度、抗弯拉强度、应力－应变特性路基病害防治的措施：1)正确设计路基横断面；2)选择良好的路基用土填筑路基、必要时对路基上层填土作稳定处理；3)采取正确的填筑方法，充分压实路基，保证达到规定的压实度；4)适当提高路基，防止水分从侧面渗入或从地下水上升进入路基工作区范围；5)正确进行排水设计；6)必要时设置隔离层隔绝毛细水上升，设置隔温导减少路基冰冻深度和水分累积，设置砂垫层以疏干土基；7)采取边坡加固、修筑挡土墙、土体加筋等防护技术措施，以提高其整体稳定性。

第三章一般路基设计路基横断面的典型形式是：路堤、路堑、填挖组合。

路基设计的主要内容：1)选择路基断面形式，确定路基宽度与路基高度；2)选择路基填料与压实标准；3)确定边坡形状与坡度； 4)路基排水系统布置和排水结构设计； 5)坡面防护与加固设计； 6) 附属设施设计。

路基路面工程复习题参考答案〔要点－结合要点阐述〕〔华南理工大学交通学院〕1、对于综述题－需要结合要点阐述2、不完整的参见教案与课本第一章总论1、对路基路面的要求对路基基本要求：A 结构尺寸的要求,B 对整体结构〔包括周围地层〕的要求C 足够的强度和抗变形能力,D 足够的整体水温稳定性对路面基本要求<1>具有足够的强度和刚度<2>具有足够的水温稳定性<3>具有足够的耐久性和平整度<4>具有足够的抗滑性<5>具有尽可能低的扬尘性<6>符合公路工程技术标准规定的几何形状和尺寸2、影响路基路面稳定的因素－此章节容需要学后再看水文水文地质气候地理地质土的类别3、公路自然区划原则3个4、路基湿度来源5、路基干湿类型的分类？一般路基要求工作在何状态？6、路基平均稠度和临界高度7、路面结构层位与层位功能面层：直接承受行车车轮作用与自然因素底作用,并将所受之力传递给下层,要求路面材料有足够的力学强度和稳定性,并要求表面平整、抗滑、防渗性能好。

基层：主要承受车辆荷载的竖向力,并把由面层传下来的应力扩散到垫层和土基,故必须有足够的力学强度和稳定性与平整度和良好的扩散应力性能。

垫层：起排水隔水、防冻和防污等多方面作用,而主要作用是调节和改善土基的水温状态,扩散由基层传递下来的荷载应力的作用。

8、各类路面的特点参见教案高速公路、一般公路第二章行车荷载、环境因素、材料的力学性质1、什么叫标准轴载？什么叫当量圆？路面设计中将轴载谱作用进行等效换算为当量轴载作用的轴载。

〔我国标准轴载为双轮组单轴重100KN的车辆,以BZZ-100表示〕当量圆：椭圆形车辆轮胎面积等效换算为圆2、什么叫动载特性水平力振动力瞬时性3、自然因素对路面的影响主要表现在那些方面？温度与其温度变化水4、路基工作区？路基工作区－路基某一深处,车轮荷载引起的垂直应力与路基土自重应力引起的垂直应力相比所占比例很小,仅为1/10~1/5时,该深度围的路基5、回弹模量？K? CBR?回弹模量:土基在荷载作用下产生应力与与其相应的<可恢复>回弹变形比值；K:土基顶面的垂直压力与该压力下弯沉的比值。

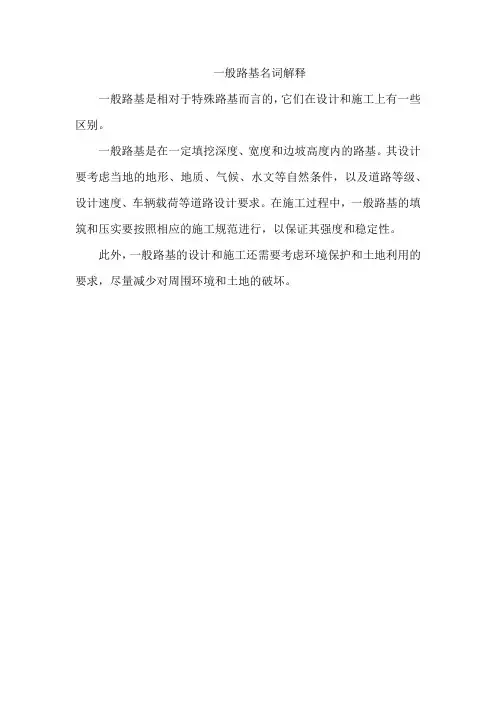

一般路基名词解释
一般路基是相对于特殊路基而言的，它们在设计和施工上有一些区别。

一般路基是在一定填挖深度、宽度和边坡高度内的路基。

其设计要考虑当地的地形、地质、气候、水文等自然条件，以及道路等级、设计速度、车辆载荷等道路设计要求。

在施工过程中，一般路基的填筑和压实要按照相应的施工规范进行，以保证其强度和稳定性。

此外，一般路基的设计和施工还需要考虑环境保护和土地利用的要求，尽量减少对周围环境和土地的破坏。

邓学钧《路基路面工程》（第3版）章节题库第三章一般路基设计一、名词解释路床答：路床是指根据路面结构层厚度及标高要求，在采取填方或挖方筑成的路基上整理成的路槽，路床供路面铺装，一般是指在路基顶面以下0.8m范围内的路基。

二、填空题1．路基横断面形式可分为______、______、______。

【答案】路堤；路堑；半填半挖（填挖结合）【解析】通常根据公路路线设计确定的路基高程与天然地面高程是不同的，路基设计高程低于天然地面高程时，需进行挖掘；路基设计高程高于天然地面高程时，需进行填筑。

由于填挖情况的不同。

路基横断面的典型形式，可归纳为路堤、路堑和填挖结合三种类型。

2．常见的路基横断面形成有______、______、______。

【答案】路堤；路堑；填挖结合路基（半填半挖路基）【解析】路基横断面的典型形式，可归纳为路堤、路堑和填挖结合三种类型。

路堤是指全部用岩土填筑而成的路基、路堑是指全部在天然地面开挖而成的路基，此两者是路基的基本类型。

当天然地面横坡大，且路基较宽，需要一侧开挖而另一侧填筑时，为填挖结合路基，也称为半填半挖路基，在丘陵或山区公路上，填挖结合是路基横断面的主要形式。

3．高出原地面由填方构式的路基称______，低于原地面由挖方构式的路基称______。

【答案】路堤；路堑【解析】通常根据公路路线设计确定的路基高程与天然地面高程是不同的，路基设计高程低于天然地面高程时，需进行挖掘；路基设计高程高于天然地面高程时，需进行填筑。

路堤是指全部用岩土填筑而成的路基、路堑是指全部在天然地面开挖而成的路基，此两者是路基的基本类型。

4．路基高度低于______的称矮路堤，高于______的称高路堤，介于两者的为______。

【答案】1.0～1.5m；18m；一般路堤【解析】按路堤的填土高度不同，划分为矮路堤、高路堤和一般路堤。

填土高度小于1.0～1.5m者，属于矮路堤；填土高度大于18m（土质）或20m（石质）的路堤属于高路堤；填土高度在1.5～18m范围内的路堤为一般路堤。

第一章总论1.1选择题1.公路工程是一种（）工程构造物。

A. 线型B.平面C.立体D.曲面2.道路工程使用年限较长，应具有（）的性能。

A.耐久性B.易用性C.易施工D.低造价3.粉性土毛细现象较强烈，易产生路面（）病害。

A.拥包B.车辙C.翻浆D.搓板4.路基内部的聚冰现象，在（）地区尤为严重。

A.季节性冰冻B.高海拔C.低温高寒D.干旱5.路面的各种类型中，不包括（）型路面。

A.柔性B.刚性C.半刚性D.弹性6.现代化公路运输，要求道路能在（）通行车辆。

A. 晴天B.阴天C.全天候D.雨天7.为保证路基路面的稳定，一般要求路基处于（）状态。

A.干燥或中湿B.中湿或潮湿C.潮湿或过湿D.过湿以上8.柔性路面刚度较小，在行车荷载作用下产生较大（）A.竖向弯沉B.水平剪力C.扭曲应力D.翘曲应力9.路基路面结构承载力包括（）两个方面。

A. 强度、刚度B.挠度、变形C.支承、扩散D.断裂、车辙10.粗粒土分为砾类土和（）两种。

A.砂类土B.粉类土C.黏性土D.盐渍土11.路面面层可用（）的材料铺筑。

A.坚硬耐磨B.柔软均匀C.保温透水D.松散轻质12.柔性路面是指用（）材料做面层的路面结构。

A.沥青类B.水泥类C.石灰类D.粉煤灰类13.保持路基的几何形状和物理力学性能，称为路基的（）A. 固定性B.稳定性C.刚性D.可用性14.关于黏性土说法正确的是（）A.透水性小B.无塑性C.级配适宜D.含大量粉土颗粒15.路面基层主要承受面层传递的（）荷载。

A.垂直B.水平C.剪切D.偏心16.刚性路面主要是指用（）做面层的路面结构。

碎石土D. 石灰土C. 水泥混凝土B. 沥青混凝土A.17.防水排水是确保路基路面（）的主要方面工作。

A. 稳定B.固定C.刚性D.柔性18.路面表面要求平整，但不宜（）A.粗糙B.密实C.光滑D.坚硬19.盐渍土属于（）A.特殊土B.黏性土C.砂性土D.粉性土20.当路基土处于（）状态时，相对稠度大于1。

路基设计原则一、路基一般设计原则1、路基主要技术标准区间路基面宽度：设计行车速度200km/h地段，执行铁建设函[2005]285号《新建时速200公里客货共线铁路设计暂行规定》（以下简称《暂规》）的规定；设计时速160km/h 及以下地段，按《铁路路基设计规范》（以下简称《路规》）TB10001-2005执行。

路基面宽度详见表2.1。

增建二线并修及拨移地段，第二线中心至相邻路肩边缘的最近距离为单线路基面宽度之半(保留一位小数)。

路基面宽度根据通信信号及电力电缆沟槽设置于路肩进行调整,具体路基面宽度见下表:区间直线地段路基面宽度表（m）表2.1行车线别路堤(m) 路堑(m)200km/h 单线8.2 8.2双线13.0 13.0（13.0）160km/h 单线7.8 7.7双线12.2 11.9≤140km/h 单线7.8 7.7双线12.0 11.7注：1、括号内为石质路堑地段的路基面宽度；2、均考虑铺设无缝线路及大型养路机械的电气化铁路。

2、路基面形状（1）新建双线地段，路基面应设计为三角形。

由线路中心线向两侧设4%的横向排水坡，曲线加宽时路基面仍保持三角形。

（2）增二线并行等高地段，新建非渗水土路基自既有路肩开始设4%向外排水坡，当既有路堤填料为渗水填料时，新建路基应填渗水填料。

（3）增二线并行不等高地段，当增建的第二线路肩高于既有路肩时，第二线路基面应为三角形路拱，并自既有线路肩或以下向外做4%的排水横坡，横坡以上部分应采用A组填料；当增建的第二线路肩底于既有路肩时，应通过第二线设置4%的横向排水坡。

3、路基基床（1）速度目标值200Km/h地段，路基基床厚度按2.5m设计，其中表层0.6m，底层1.9m。

基床表层采用级配砂砾石或级配碎石作填料。

基床底层采用A、B组填料或改良土填筑。

强风化及全风化软质岩和土质路堑地段表层下部0.1m改为中粗砂填筑，并于中粗砂中间全断面铺设一层土工膜；基床底层为土层、软质岩风化层及膨胀土路堑时应再换填0.3m～1.0m合格填料或改良土。

第一节路基设计的一般要求第二节路基的类型与构造第三节路基设计第四节附属设施幻灯片2第一节路基设计的一般要求在正常的水文地质条件下，路基填挖不超过技术规范所允许的范围而修筑而成的结构物。

Gc在水文地质特殊条件下，路基的填挖已超过技术规范所允许的范围而修筑而成的特殊结构物，必须满足力学稳定性。

2稳定性幻灯片1第三章一般路基设计适应于平坦地区或者取土困难地区___________________________________________________________________矮路堤：h v 1.0〜1.5mU幻灯片3第二节路基的类型与构造路基典型横断面路堤：指全部用岩土填筑而成的结构物 路堑：指全部在原地面开挖而成的结构物半填半挖横断面：指原地面横坡度较大，且路基较宽，往往需要一侧开挖, 而成的结构物。

较多适用于山区、丘陵区。

侧填筑幻灯片4、路堤设计的要点设计要求需要设边沟_____________________ Q0一般路堤：h—1.5〜18mU可在路基两侧设取土坑k_______________________________________________ J土方量特别大，占地多；行车条件差a .b咼路堤：土质h》18m岩质h > 20m1■一.宜采用折线型或梯形边坡。

幻灯片5、路堤设计的要点土质地面：须将原地面挖成台阶, 1m,台阶宽度大于台阶向内倾斜1〜2%坡度宜设置石砌护脚-还起到减少填方数量和压缩路基占地宽度的作用。

倾斜地面上方坡脚，须采取措施阻止地面水渗入路堤内。

幻灯片6、路堤设计的要点路堤常见的横断面形式—般路堤a、护坡道宽度：当路基边缘与路侧取土坑高差h大于2mb= 1m h 大于6m, b= 2m。

b、取土坑放置应尽量少占耕地，当路基填土高度不大时，可只设边沟，不设取土坑。

C、路堤边坡应根据填料种类、路堤高度来综合确定。

d、护坡道作用：保护填方坡脚不受流水侵害，使填方边坡稳定常水位2 1:>1a 、路堤高度应高出设计洪水位0.5m （无波），设计洪水位+澭水咼度+浪咼+ 0.5m 。

-可编辑修改-第一章 绪论一、填空题1、现代交通运输由（ ）、（ ）、（ ）、航空、管道等五种运输方式组成。

2、根据我国高速公路网规划，未来我国将建成布局为“7918”的高速公路网络。

其中“7918”是指（ ）、（ ）、（ ）。

3、《公路工程技术标准》（JTG B01—2003）规定：公路根据功能和适应的交通量分为（ ）、（ ）、（ ）、（ ）、（ ）五个等级。

4、各级公路能适应的年平均日交通量均指将各种汽车折合成（ ）的交通量。

5、高速公路为专供汽车（ ）、（ ）行驶并应（ ）出入的多车道公路。

6、高速公路和具有干线功能的一级公路的设计交通量应按（ ）年预测；具有集散功能的一级公路和二、三级公路的设计交通量应按（ ）年预测。

7、设计交通量预测的起算年应为该项目可行性研究报告中的（ ）通车年。

8、我国《公路工程技术标准》将设计车辆分为（ ）、（ ）和（ ）三种。

9、设计速度是确定公路（ ）的最关键参数。

10、《公路工程技术标准》（JTG B01—2003）将公路服务水平划分为（ ）级。

其中高速、一级公路以（ ）作为划分服务水平的主要指标，设计时采用（ ）级。

11、《公路工程技术标准》（JTG B01—2003）规定二、三级公路以（ ）和（ ）作为划分服务水平的主要指标，设计时采用（ ）级。

12、公路勘测设计的阶段可根据公路的性质和设计要求分为（ ）、（ ）和（ ）三种。

二、选择题1、高速公路和一级公路容许的交通组成是（ ）。

混合交通行专供小客车行驶 C 混合交通行A 专供汽车行驶B 专供小客车行驶驶2、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（ ）。

日平均小时交通量 C最大交通量A 年平均昼夜交通量B 日平均小时交通量3、公路设计交通量是指（ ）。

A 公路设计时的交通量 B公路竣工开放交通时的交通量 C设计年限末的交通量4、双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为（ ）。

路基路面工程复习题第一章总论一、填空1. 我国公路用土依据土的颗粒组成、塑性指标和有机质存在情况，可分为______________﹑______________﹑______________﹑______________四类。

2．粉性土的毛细水上升速度快而且_____ ，水稳定性_____ 。

3．公路路基用土按粒径划分为_____ 组、_____ 组和细粒组。

4. 公路要求路基路面具有的根本性能包括_______﹑_______﹑_______﹑_______﹑_______。

5.公路对路面的要求有_____________________﹑_____________________﹍﹑_____________________。

6.公路自然区划是根据_____________________﹑______________﹑______________三个原那么制定的。

7. 公路自然区划分________个级别，其中一级区划分________区，二级区划的主要划分依据是____________。

8. 路基干湿类型划分为_____、_____、_______和______四种。

9. 路基的干湿类型以____________来划分。

对于原有公路，按不利季节______________________来确定，对于新建公路可以用________作为判别标准。

二、名词解释1.公路自然区划2.路基临界高度3.平均稠度4.路拱5.柔性路面6.刚性路面7.设计弯沉值三、选择1．用以下几类土作为填筑路堤材料时其工程性质由好到差的正确排列是〔〕。

A ．砂性土-粉性土-粘性土B ．砂性土-粘性土-粉性土C ．粉性土-粘性土-砂性土D ．粘性土-砂性土-粉性土2 ．在公路土中，巨粒土和粗粒土的分界粒径是〔〕。

A ．200mmB ．60,,C ．20mmD ．5mmm3 ．某路段预估路面厚度约30cm ，路面表层距地下水位的高度为1.65m，查得临界高度H1 =1.7~ 1.9m，H2 =1.2~ 1.3m，H3 =0.8~ 0.9m，那么该路段干湿类型是〔〕。
