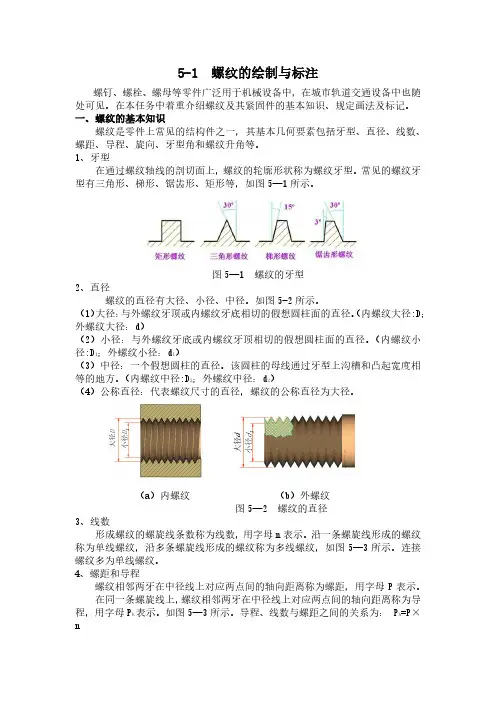

5-1 螺纹的绘制与标注螺钉、螺栓、螺母等零件广泛用于机械设备中，在城市轨道交通设备中也随处可见。
在本任务中着重介绍螺纹及其紧固件的基本知识、规定画法及标记。
一、螺纹的基本知识螺纹是零件上常见的结构件之一，其基本几何要素包括牙型、直径、线数、螺距、导程、旋向、牙型角和螺纹升角等。
1、牙型在通过螺纹轴线的剖切面上，螺纹的轮廓形状称为螺纹牙型。
常见的螺纹牙型有三角形、梯形、锯齿形、矩形等，如图5—1所示。
图5—1 螺纹的牙型2、直径螺纹的直径有大径、小径、中径。
如图5-2所示。
（1）大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。
（内螺纹大径:D；外螺纹大径：d）（2）小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。
（内螺纹小径:D1；外螺纹小径：d1）（3）中径：一个假想圆柱的直径。
该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。
（内螺纹中径:D2；外螺纹中径：d2）（4）公称直径：代表螺纹尺寸的直径，螺纹的公称直径为大径。
（a）内螺纹（b）外螺纹图5—2 螺纹的直径3、线数形成螺纹的螺旋线条数称为线数，用字母n表示。
沿一条螺旋线形成的螺纹称为单线螺纹，沿多条螺旋线形成的螺纹称为多线螺纹，如图5—3所示。
连接螺纹多为单线螺纹。
4、螺距和导程螺纹相邻两牙在中径线上对应两点间的轴向距离称为螺距，用字母P表示。
在同一条螺旋线上，螺纹相邻两牙在中径线上对应两点间的轴向距离称为导程，用字母Ph 表示。
如图5—3所示。
导程、线数与螺距之间的关系为： Ph=P×n（a）单线螺纹（b）双线螺纹图5—3 单线螺纹与双线螺纹5、旋向螺纹有右旋螺纹和左旋螺纹之分。
顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。
图5—4 螺纹旋向的判断图5—5 车门螺杆传动机构如图5—4所示，可判断螺纹的右旋与左旋。
工程上常用右旋螺纹，螺纹升角为14°。
当螺纹5个要素完全相同时，内外螺纹才能相互旋合，实现零件间的连接或传动。
